Remote I/O Modbus: Perbedaan Input Analog, Input Pulsa, dan Output Relay

Apa Itu Remote I/O Modbus?

Remote I/O adalah perangkat yang ditempatkan di dekat sensor atau aktuator untuk menerima dan menghasilkan sinyal lapangan. Data kemudian dikirim melalui jaringan komunikasi menuju PLC, HMI, komputer industri, atau SCADA.

Dalam sistem RS485 Modbus, remote I/O bertindak sebagai perangkat server atau slave. PLC, HMI, atau komputer bertindak sebagai client atau master yang membaca register input atau menulis perintah output.

Fungsi utama remote I/O

• Mengurangi kebutuhan menarik setiap kabel sinyal sampai panel utama.
• Mengumpulkan beberapa sensor pada subpanel.
• Mengubah sinyal lapangan menjadi register Modbus.
• Mengubah perintah Modbus menjadi output fisik.
• Memudahkan ekspansi kanal.
• Menghubungkan perangkat lama ke sistem monitoring digital.

Remote I/O bukan hanya converter komunikasi

Modul juga harus cocok secara listrik dengan sensor atau aktuator. Hal yang perlu diperiksa meliputi:

• Jenis input atau output.
• Rentang tegangan dan arus.
• Jumlah kanal.
• Kecepatan sinyal.
• Isolasi galvanik.
• Tegangan suplai.
• Register map.
• Kondisi lingkungan.

Pahami Arah Data Terlebih Dahulu

Kesalahan paling umum adalah memilih modul hanya berdasarkan kata “Modbus” tanpa memeriksa arah data.

Input module

Input module menerima sinyal dari lapangan dan membuatnya dapat dibaca oleh sistem.

Contohnya:

• Pressure transmitter 4–20 mA menuju PCE-SM1.
• PT100 menuju PCE-SM1.
• Flow sensor pulse output menuju PCE-SM3.
• Proximity sensor menuju PCE-SM3.

Output module

Output module menerima perintah digital dari sistem dan mengubahnya menjadi switching fisik.

Contohnya:

• HMI mengaktifkan lampu melalui PCE-SM4.
• PLC mengaktifkan relay perantara melalui PCE-SM4.
• SCADA memberikan perintah ke solenoid melalui interface yang sesuai.

Input tidak dapat menggantikan output

PCE-SM1 dan PCE-SM3 tidak digunakan untuk mengaktifkan beban. PCE-SM4 tidak digunakan untuk membaca 4–20 mA atau menghitung pulsa sensor.

Kapan Menggunakan Input Analog?

Input analog digunakan ketika nilai proses berubah secara kontinu dan direpresentasikan oleh arus, tegangan, resistansi, atau sensor suhu.

Contoh sinyal analog

• 0–10 V.
• 0–20 mA.
• 4–20 mA.
• PT100.
• Rentang resistansi tertentu.

Contoh parameter proses

• Tekanan.
• Suhu.
• Level.
• Flow analog.
• Kelembapan.
• Posisi.
• Kecepatan.
• Konsentrasi.

PCE-SM1 untuk input analog

PCE-SM1 membuat sinyal analog menjadi bus-capable melalui RS485 Modbus. Spesifikasi kategori produk mencantumkan:

• Dua kanal input.
• Input PT100.
• Input 0/4–20 mA.
• Input 0–10 V.
• Input resistansi 0–40 Ω pada konfigurasi yang tersedia.
• Modbus RTU atau ASCII.

Kapan PCE-SM1 sesuai?

• PLC tidak memiliki analog input yang cukup.
• Sensor berada dekat subpanel yang memiliki RS485.
• Data transmitter perlu masuk ke HMI atau SCADA.
• Dibutuhkan isolasi antara input dan komunikasi.
• Dua kanal analog perlu dikumpulkan dalam satu modul.

Hal yang harus diperiksa

• Varian input yang dipesan.
• Active atau passive current loop.
• Rentang transmitter.
• Scaling engineering unit.
• Jenis PT100 dan konfigurasi kabel.
• Grounding serta shielding.
• Tipe data register.

Contoh aplikasi

Pressure transmitter 4–20 mA memiliki rentang 0 sampai 10 bar. PCE-SM1 menerima arus tersebut dan menyediakan data melalui register Modbus. PLC kemudian menampilkan nilai dalam bar berdasarkan konfigurasi dan register map.

Baca pembahasan lebih rinci pada
cara mengubah sinyal analog ke Modbus menggunakan PCE-SM1.

Kapan Menggunakan Input Digital atau Pulsa?

Input digital digunakan untuk membaca kondisi ON/OFF. Input pulsa digunakan ketika jumlah perubahan sinyal mewakili jumlah, volume, putaran, jarak, atau kecepatan.

Contoh input digital

• Limit switch.
• Status pintu.
• Alarm contact.
• Proximity sensor.
• Photoelectric sensor.
• Status mesin.

Contoh input pulsa

• Flow sensor dengan pulses per liter.
• Rotary encoder dengan pulses per revolution.
• Counter produk conveyor.
• Water meter pulse output.
• Energy meter pulse output.
• Gear tooth sensor.

PCE-SM3 untuk input digital dan pulsa

PCE-SM3 dirancang untuk membuat binary signal atau pulse signal dapat dibaca melalui RS485 Modbus.

Spesifikasi utama yang tercantum:

• Dua input digital atau pulsa.
• Frequency maksimum 1 kHz.
• Panjang pulsa minimum 0,5 ms.
• Counter hingga 4.294.967.295 pulsa.
• Binary LOW 0 sampai 2,4 V.
• Binary HIGH 3,4 sampai 24 V.
• Modbus RTU atau ASCII.

Kapan PCE-SM3 sesuai?

• Flow sensor menghasilkan pulse output.
• Encoder perlu dihitung melalui Modbus.
• Produk perlu dihitung dari sensor conveyor.
• Status digital perlu dikirim dari subpanel.
• PLC tidak memiliki high-speed counter yang sesuai untuk frekuensi hingga batas modul.

Hal yang harus diperiksa

• NPN, PNP, dry contact, atau jenis output lain.
• Level tegangan HIGH dan LOW.
• Frequency maksimum aktual.
• Pulse width.
• Faktor pulsa.
• Debounce dan noise.
• Overflow atau reset counter.

Contoh aplikasi

Flow meter menghasilkan 100 pulsa per liter. PCE-SM3 menghitung total pulsa. Jika register menunjukkan 25.000 pulsa, PLC menghitung volume:

Baca juga
cara mengubah input pulsa menjadi data Modbus
dan
cara memeriksa faktor pulsa sensor.

Kapan Menggunakan Output Relay atau Open Collector?

Output module digunakan ketika PLC, HMI, atau SCADA perlu mengubah kondisi perangkat lapangan.

Contoh perangkat yang dikendalikan

• Lampu indikator.
• Buzzer.
• Relay perantara.
• Solenoid valve.
• Contactor coil.
• Reset input perangkat.
• Enable input mesin.

PCE-SM4 untuk output Modbus

PCE-SM4 tersedia dengan pilihan:

• Empat relay output.
• Delapan open collector output.
• RS485 Modbus RTU atau ASCII.

Rating utama yang tercantum:

• Relay: 5 A pada 230 V AC atau 150 V DC.
• Open collector: maksimum 0,1 A.

Kapan memilih relay output?

• Dibutuhkan dry contact atau kontak switching.
• Beban menggunakan AC atau DC dalam rating yang sesuai.
• Dibutuhkan pemisahan antara logika dan rangkaian beban.
• Switching tidak dilakukan dengan frekuensi tinggi.

Kapan memilih open collector?

• Output menuju input digital PLC.
• Output menuju relay interface DC berarus rendah.
• Dibutuhkan delapan kanal.
• Switching transistor lebih sesuai daripada relay mekanis.

Beban besar membutuhkan interface

Motor, heater, pompa, kompresor, dan beban besar tidak boleh dihubungkan langsung. Gunakan:

• Relay perantara.
• Contactor.
• Motor starter.
• Solid state relay.
• Driver dan proteksi beban yang sesuai.

Perintah output bukan feedback

Ketika HMI menulis output ON, sistem hanya mengetahui bahwa perintah telah dikirim. Gunakan limit switch, auxiliary contact, pressure switch, atau digital feedback untuk memastikan perangkat benar-benar bekerja.

Baca pembahasan lengkap pada
cara mengendalikan output relay melalui Modbus menggunakan PCE-SM4.

Perbandingan PCE-SM1, PCE-SM3, dan PCE-SM4

Persamaan umum

• Pilihan suplai 85–253 V AC/DC atau 20–50 V AC/DC.
• Konsumsi daya sekitar 4 VA.
• Perlindungan IP40.
• Kondisi operasi -20 sampai 55°C dan kurang dari 95% RH.
• Isolasi galvanik pada bagian yang ditentukan perangkat.

Perbedaan ukuran

PCE-SM1 dan PCE-SM3 memiliki lebar sekitar 22,5 mm. PCE-SM4 lebih lebar, sekitar 45 mm, karena menampung lebih banyak output dan komponen switching.

Contoh Arsitektur Remote I/O Modbus

Contoh 1: Monitoring tangki

• Level transmitter 4–20 mA masuk ke PCE-SM1.
• Flow meter pulse output masuk ke PCE-SM3.
• PLC membaca kedua modul melalui RS485.
• HMI menampilkan level, flow, dan volume total.
• PCE-SM4 mengaktifkan relay perantara untuk valve.
• Limit switch valve dibaca kembali sebagai feedback melalui input yang sesuai.

Contoh 2: Conveyor produksi

• Photoelectric sensor menghitung produk melalui PCE-SM3.
• Speed transmitter analog masuk ke PCE-SM1.
• HMI menampilkan jumlah dan kecepatan.
• PCE-SM4 menyalakan lampu target tercapai.

Contoh 3: Monitoring utilitas

• Pressure transmitter dan temperature transmitter masuk ke PCE-SM1.
• Water meter pulse output masuk ke PCE-SM3.
• PCE-SM4 mengaktifkan alarm atau relay interface.
• SCADA membaca dan mengendalikan melalui satu jaringan RS485.

Contoh 4: Retrofit mesin lama

• Sensor lama tetap digunakan jika sinyalnya kompatibel.
• Remote I/O ditambahkan tanpa mengganti seluruh panel.
• Data dikirim ke HMI baru melalui Modbus.
• Output tambahan digunakan melalui relay perantara.

Satu bus untuk beberapa perangkat

Modbus memungkinkan beberapa perangkat memiliki alamat unik pada satu jaringan. Perencanaan tetap harus mencakup:

• Alamat setiap modul.
• Baud rate dan parity.
• Topologi daisy-chain.
• Terminasi.
• Polling interval.
• Register map.
• Respons ketika komunikasi gagal.

Cara Memilih Remote I/O Modbus

1. Buat daftar seluruh sinyal

2. Pisahkan input dan output

Jangan mencampur kebutuhan hanya berdasarkan jumlah kanal. Dua input analog berbeda dari dua input digital.

3. Catat rentang setiap sinyal

• 4–20 mA atau 0–20 mA.
• 0–10 V.
• PT100.
• Pulse frequency.
• Binary voltage.
• Relay voltage dan current.

4. Hitung frequency maksimum

Untuk encoder dan flow sensor, hitung frequency pada kecepatan atau flow tertinggi. Jangan memilih PCE-SM3 jika hasil melebihi 1 kHz.

5. Periksa kebutuhan isolasi

Isolasi membantu mengurangi pengaruh perbedaan ground dan memisahkan sisi lapangan dari komunikasi. Verifikasi batas isolasi pada dokumentasi perangkat.

6. Tentukan tegangan panel

Pilih varian suplai yang sesuai. Jangan menghubungkan 230 V ke varian 20–50 V.

7. Tentukan jumlah kanal dan cadangan

Sediakan kanal cadangan secara wajar untuk ekspansi. Cadangan yang terlalu banyak juga meningkatkan biaya dan ruang panel.

8. Periksa komunikasi master

Pastikan PLC, HMI, atau gateway mendukung:

• RS485.
• Modbus RTU atau ASCII.
• Function code yang diperlukan.
• Jumlah perangkat dalam polling schedule.

9. Tentukan kondisi komunikasi gagal

Untuk input, tandai data sebagai stale atau invalid. Untuk output, tentukan kondisi aman dan gunakan interlock tambahan.

10. Periksa kebutuhan sertifikasi dan lingkungan

IP40 berarti modul harus dipasang di dalam panel atau enclosure yang sesuai. Evaluasi suhu, kelembapan, getaran, EMC, dan persyaratan lokasi.

Langkah Instalasi dan Commissioning

1. Verifikasi model dan varian

Periksa label produk, tipe input/output, dan suplai sebelum pemasangan.

2. Pasang pada DIN rail

Sediakan ruang untuk ventilasi, kabel, dan akses konfigurasi RS232.

3. Hubungkan catu daya

Gunakan proteksi sirkuit dan grounding sesuai desain panel.

4. Hubungkan sinyal lapangan

• Gunakan terminal analog untuk transmitter.
• Gunakan terminal pulse/binary untuk sensor digital.
• Gunakan relay atau open collector output sesuai varian.

5. Hubungkan RS485

Periksa A/B, twisted pair, shield, topologi, dan terminasi.

6. Konfigurasi melalui RS232

Atur model input, alamat, baud rate, parity, mode RTU/ASCII, dan parameter lain yang tersedia.

7. Berikan alamat unik

Setiap modul pada bus harus memiliki alamat berbeda.

8. Uji komunikasi satu perangkat

Gunakan software Modbus client atau PLC untuk membaca satu register dasar.

9. Uji kanal satu per satu

• Simulasikan 4, 12, dan 20 mA untuk analog input.
• Gunakan generator pulsa untuk pulse input.
• Aktifkan output tanpa beban besar terlebih dahulu.

10. Verifikasi engineering unit

Pastikan raw data telah dikonversi menjadi bar, °C, liter, rpm, jumlah, atau unit yang benar.

11. Uji kondisi gangguan

• Kabel sensor putus.
• Komunikasi RS485 terputus.
• Modul restart.
• PLC restart.
• Catu daya hilang.

12. Dokumentasikan sistem

• Alamat perangkat.
• Register map.
• Jenis dan rentang sinyal.
• Scaling.
• Wiring terminal.
• Fail-safe.
• Hasil commissioning.

Register dan Tipe Data Modbus

Modbus menggunakan kode untuk membaca dan menulis bit atau register. Organisasi Modbus menjelaskan bahwa perintah sederhana dapat membaca atau menulis single-bit data, sedangkan register 16-bit digunakan untuk nilai analog, counter, timer, dan data lain.

Input analog

Nilai dapat disimpan sebagai:

• Integer 16-bit.
• Signed integer.
• Nilai dengan faktor desimal.
• Data 32-bit pada dua register.

Input pulsa

Counter besar dapat menggunakan dua register. PLC harus menangani:

• Unsigned 32-bit.
• Word order.
• Rollover.
• Reset counter.

Output

Perintah dapat menggunakan coil atau holding register sesuai register map perangkat. Jangan menggunakan alamat atau function code berdasarkan asumsi.

Perbedaan alamat 0-based dan 1-based

Software tertentu meminta relative address mulai dari nol. Manual dapat menampilkan referensi register mulai dari satu. Kesalahan ini menyebabkan pembacaan bergeser satu alamat.

Word dan byte order

Data 32-bit memakai dua register 16-bit. Produsen dapat menggunakan urutan word berbeda. Verifikasi dengan nilai referensi yang diketahui.

Interlock dan Keselamatan Sistem

Jangan menggunakan Modbus sebagai satu-satunya emergency stop

Komunikasi dapat gagal karena kabel, catu daya, perangkat, atau software. Emergency stop dan fungsi keselamatan kritis membutuhkan sistem safety-rated.

Gunakan feedback output

Perintah membuka valve harus diverifikasi dengan limit switch atau feedback posisi.

Tentukan nilai saat komunikasi gagal

• Input diberi quality flag invalid.
• Alarm komunikasi diaktifkan.
• Output menuju kondisi aman sesuai risk assessment.
• Operator menerima indikasi gangguan.

Gunakan relay perantara untuk beban

Relay output module tidak menggantikan contactor, overload, fuse, MCB, atau proteksi beban.

Evaluasi kegagalan tunggal

Satu kabel RS485 dapat membawa data beberapa perangkat. Kerusakan pada trunk dapat menghilangkan monitoring dan kontrol seluruh node setelah titik gangguan.

Troubleshooting Salah Pilih atau Salah Pasang Modul

Urutan diagnosis cepat

1. Tentukan apakah sinyal merupakan input atau output.
2. Tentukan analog, digital, atau pulsa.
3. Periksa model dan varian modul.
4. Ukur sinyal pada terminal.
5. Periksa catu daya.
6. Uji komunikasi Modbus.
7. Periksa register dan scaling.
8. Uji dengan simulator atau beban referensi.

Checklist Pemilihan Remote I/O Modbus

• Buat daftar seluruh tag dan sinyal.
• Pisahkan input dan output.
• Pisahkan analog, binary, dan pulse.
• Catat jumlah kanal.
• Catat rentang tegangan dan arus.
• Hitung frequency maksimum.
• Periksa pulse width.
• Periksa active/passive loop.
• Periksa jenis beban output.
• Pilih tegangan suplai modul.
• Periksa RS485 Modbus RTU/ASCII.
• Siapkan alamat unik.
• Siapkan register map.
• Tentukan scaling dan unit.
• Tentukan fail-safe.
• Siapkan feedback output.
• Dokumentasikan hasil commissioning.

Pertanyaan yang Sering Diajukan

Apa perbedaan input analog dan input digital?

Input analog membaca nilai kontinu seperti 4–20 mA atau 0–10 V. Input digital membaca kondisi ON/OFF atau pulsa.

Apa perbedaan input digital dan input pulsa?

Keduanya menggunakan perubahan logika. Input pulsa juga memperhatikan jumlah, frequency, dan pulse width untuk menghitung besaran seperti volume atau rpm.

Apa fungsi PCE-SM1?

PCE-SM1 mengubah dua input analog atau PT100 menjadi data RS485 Modbus.

Apa fungsi PCE-SM3?

PCE-SM3 mengubah dua input digital atau pulsa menjadi data RS485 Modbus.

Apa fungsi PCE-SM4?

PCE-SM4 menerima perintah Modbus dan menyediakan empat relay atau delapan open collector output.

Apakah PCE-SM1 dapat membaca flow sensor pulse?

Tidak. Gunakan PCE-SM3 untuk pulse output. PCE-SM1 digunakan jika flow transmitter menghasilkan sinyal analog yang kompatibel.

Apakah PCE-SM3 dapat membaca 4–20 mA?

Tidak. Gunakan PCE-SM1 untuk current input.

Apakah PCE-SM4 dapat membaca sensor?

Tidak. PCE-SM4 merupakan output module.

Apakah PCE-SM4 dapat mengendalikan motor langsung?

Tidak disarankan. Gunakan contactor, motor starter, overload protection, dan interlock yang sesuai.

Apakah ketiga modul dapat berada pada satu jaringan RS485?

Dapat selama parameter komunikasinya kompatibel, setiap perangkat memiliki alamat unik, dan jaringan dirancang dengan benar.

Apakah register ketiga produk sama?

Tidak. Setiap produk memiliki register map sesuai fungsi input atau outputnya.

Apakah remote I/O menggantikan PLC?

Tidak. Remote I/O menyediakan antarmuka sinyal. PLC, HMI, atau komputer tetap diperlukan untuk logika, visualisasi, penyimpanan, dan kontrol sistem.

Apakah Modbus aman untuk emergency stop?

Tidak sebagai satu-satunya sistem. Gunakan perangkat dan rangkaian safety-rated untuk fungsi keselamatan kritis.

Kesimpulan

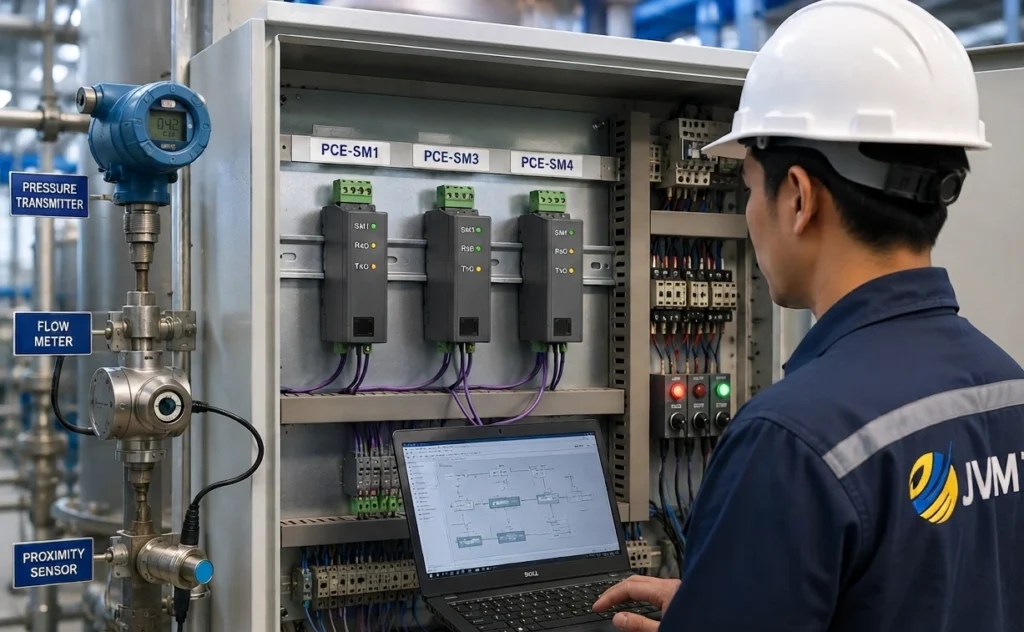

Remote I/O Modbus harus dipilih berdasarkan jenis dan arah sinyal. PCE-SM1 digunakan untuk input analog atau PT100, PCE-SM3 untuk input digital atau pulsa, dan PCE-SM4 untuk output relay atau open collector.

Jangan memilih modul hanya karena semuanya memiliki RS485 Modbus. Periksa rentang input, frequency, pulse width, jenis beban, jumlah kanal, tegangan suplai, register, scaling, dan kondisi fail-safe.

Ketiga modul dapat digunakan dalam satu sistem untuk mengumpulkan data sensor sekaligus mengendalikan perangkat lapangan, selama jaringan, alamat, polling, dan interlock dirancang dengan benar.

Disclaimer: Artikel ini memberikan informasi umum. Pemilihan modul, wiring, scaling, register, proteksi beban, jaringan RS485, fail-safe, dan commissioning harus mengikuti manual perangkat, diagram sistem, SOP perusahaan, serta dilakukan oleh personel yang kompeten.
