Standarisasi Data Kekerasan di Industri Aerospace: Fondasi Kalibrasi untuk Ketertelusuran dan Integrasi Batch

Data kekerasan material sering kali menjadi teka-teki yang menjengkelkan bagi engineer QA/QC di industri aerospace. Anda menguji satu batch komponen di stasiun A, mendapatkan hasil sesuai spesifikasi. Namun, saat batch yang sama diuji ulang di stasiun B atau oleh operator lain, muncul deviasi yang tidak bisa dijelaskan. Masalah ini bukan sekadar anomali teknis; ini adalah risiko besar terhadap ketertelusuran produksi dan integritas audit. Standar seperti NADCAP AC7106 dan AS9100 menuntut setiap titik data, termasuk nilai kekerasan, dapat dirunut ulang ke standar primer dan terhubung langsung dengan catatan batch manufaktur. Ketika data terfragmentasi, proses rekonsiliasi menjadi mimpi buruk, menghambat pelacakan akar masalah dan berpotensi menggagalkan sertifikasi. Kunci untuk mengatasi kekacauan ini terletak pada satu fondasi yang tidak bisa ditawar: standarisasi proses kalibrasi. Tanpa kalibrasi yang ketat dan terdokumentasi, Anda membangun sistem mutu di atas pasir. Di sinilah instrumen seperti NOVOTEST TB-V-10 berperan, bukan hanya sebagai alat uji, tetapi sebagai komponen integral dalam ekosistem data yang konsisten melalui input otomatis dan kemampuannya untuk dikalibrasi secara presisi.

1. Overview Standar dan Industri Aerospace
2. Persyaratan dan Scope Kalibrasi Hardness Tester
3. Metode Pengujian yang Diwajibkan untuk Kalibrasi
4. Alat yang Direkomendasikan: NOVOTEST TB-V-10 untuk Konsistensi Data
5. Implementasi di Lapangan: Mengintegrasikan Kalibrasi ke Alur Produksi
6. Tantangan dan Solusi dalam Menstandarkan Data Kekerasan
7. Kesimpulan
8. FAQ
   1. Berapa sering hardness tester harus dikalibrasi untuk memenuhi standar aerospace?
   2. Apa perbedaan antara kalibrasi hardness tester Vickers dan Rockwell di industri pesawat terbang?
   3. Bagaimana fitur input data otomatis pada TB-V-10 membantu ketertelusuran data?
   4. Apakah kalibrasi hardness tester bisa dilakukan sendiri oleh teknisi pabrik?
9. Referensi

Overview Standar dan Industri Aerospace

Dalam industri aerospace, pengukuran kekerasan material bukan sekadar rutinitas; ini adalah parameter vital yang secara langsung memengaruhi keselamatan dan keandalan. Komponen kritis seperti bilah turbin mesin jet, landing gear, dan struktur rangka pesawat mengalami tekanan ekstrem, suhu tinggi, dan lingkungan korosif. Kegagalan satu komponen akibat kekerasan material yang tidak sesuai spesifikasi dapat berujung pada konsekuensi katastropik. Oleh karena itu, industri ini diatur oleh standar metrologi dan manajemen mutu yang sangat ketat.

Standar internasional utama yang mengatur pengujian kekerasan Vickers meliputi ASTM E92 dan ISO 6507. Kedua standar ini mendefinisikan metode pengujian, persyaratan alat, dan prosedur kalibrasi. Secara lebih spesifik, laboratorium uji material di sektor aerospace harus mematuhi persyaratan dari NADCAP (National Aerospace and Defense Contractors Accreditation Program), khususnya AC7106 yang mengatur akreditasi untuk laboratorium pengujian material. NADCAP tidak hanya menuntut kepatuhan terhadap metode teknis, tetapi juga menekankan konsep ketertelusuran metrologi (metrological traceability). Ini berarti setiap hasil pengukuran kekerasan harus dapat ditelusuri kembali ke standar nasional atau internasional melalui rantai kalibrasi yang tidak terputus dan terdokumentasi.

Tantangan utama yang selama ini membayangi engineer QA/QC adalah variabilitas. Faktor seperti perbedaan operator—yang bisa jadi menerapkan teknik pemfokusan berbeda—hingga kondisi lingkungan seperti getaran dan fluktuasi suhu menciptakan apa yang sering disebut sebagai ‘data silos’ (silo data). Setiap stasiun uji menghasilkan data yang secara internal mungkin konsisten, tetapi secara sistematis berbeda dari stasiun lain. Data yang terkotak-kotak ini tidak dapat dibandingkan secara langsung, menggerus fondasi ketertelusuran dan menghambat analisis akurat terhadap konsistensi batch produksi.

Persyaratan dan Scope Kalibrasi Hardness Tester

Proses kalibrasi hardness tester di industri aerospace bukanlah sekadar pengecekan tahunan biasa. Ia memiliki cakupan dan persyaratan spesifik yang menjadi fondasi keandalan data. Memahami scope ini merupakan langkah awal bagi engineer untuk memastikan setiap alat uji di fasilitasnya berbicara dalam “bahasa metrologi” yang sama.

Cakupan kalibrasi secara garis besar terbagi menjadi dua: verifikasi langsung dan verifikasi tidak langsung. Verifikasi langsung fokus pada komponen-komponen alat uji itu sendiri. Ini mencakup pemeriksaan akurasi gaya uji menggunakan sel beban (load cell) yang terkalibrasi, verifikasi geometri indentor untuk memastikannya belum aus atau rusak, serta kalibrasi sistem pengukuran optik agar dimensi indentasi dapat terbaca dengan benar. Verifikasi tidak langsung, di sisi lain, berfungsi untuk memvalidasi kinerja alat secara keseluruhan menggunakan blok referensi kekerasan bersertifikat yang memiliki nilai kekerasan yang sudah diketahui dan tertelusur.

Mengenai frekuensi, standar umum seperti ISO 6507-2 merekomendasikan interval kalibrasi tidak lebih dari 12 bulan. Namun, untuk lingkungan produksi aerospace dengan volume pengujian tinggi, interval yang lebih ketat, misalnya setiap 6 bulan, menjadi praktik terbaik. Frekuensi ini juga harus disesuaikan berdasarkan analisis tren dari data kalibrasi sebelumnya; jika sebuah alat menunjukkan kecenderungan mengalami drift atau pergeseran nilai melebihi 50% dari batas toleransi yang diizinkan, intervalnya perlu dipersingkat.

Kriteria keberterimaan dalam kalibrasi hardness tester sangat ketat. Berdasarkan ASTM E92, deviasi maksimum hasil pengujian pada blok referensi tidak boleh melebihi persentase tertentu dari nilai sertifikat blok. Jika alat gagal memenuhi toleransi ini, tindakan korektif wajib dilakukan, diikuti dengan penelusuran dampak (impact assessment) terhadap seluruh data pengujian yang dihasilkan sejak kalibrasi terakhir yang valid. Semua ini harus terdokumentasi rapi dalam sertifikat kalibrasi dan log pemeliharaan yang terintegrasi penuh ke dalam sistem manajemen mutu (QMS) perusahaan.

Metode Pengujian yang Diwajibkan untuk Kalibrasi

Melakukan kalibrasi hardness tester secara benar menuntut kepatuhan pada metode pengujian yang diwajibkan oleh standar. Prosedur ini bukan sekadar daftar periksa, melainkan eksekusi terstruktur yang memastikan akurasi dan konsistensi hasil. Berikut adalah rincian langkah-langkah utama kalibrasi yang harus diterapkan oleh teknisi dan engineer:

1. Persiapan yang Teliti: Proses dimulai dengan memilih blok referensi kekerasan yang tepat, dengan nilai kekerasan yang mewakili rentang pengukuran yang biasa digunakan. Sertifikat blok wajib menunjukkan ketertelusuran ke standar nasional. Kondisi lingkungan di area kalibrasi—suhu ruangan harus berada dalam batas yang ditentukan (biasanya 23 ± 5 °C) dan bebas dari getaran signifikan—harus diverifikasi dan dicatat. Permukaan blok dan indentor dibersihkan secara hati-hati untuk menghilangkan partikel apa pun.
2. Prosedur Verifikasi Langsung: Langkah ini memvalidasi setiap subsistem kritis alat uji. Gaya uji diverifikasi di tiga titik dalam rentang pengukuran alat menggunakan sel beban yang terkalibrasi. Geometri indentor diperiksa di bawah mikroskop berdaya tinggi untuk memastikan tidak ada retak, keausan, atau cacat. Sistem optik untuk mengukur panjang diagonal indentasi dikalibrasi menggunakan mikrometer objek bersertifikat.
3. Prosedur Verifikasi Tidak Langsung: Ini adalah inti dari validasi kinerja alat. Operator melakukan serangkaian indentasi pada blok referensi. Hasil pengukuran kemudian dirata-ratakan, dan dihitung kesalahan relatifnya (bias) terhadap nilai sertifikat blok. Yang tidak kalah penting adalah analisis ulangan (repeatability), yang mengukur variasi antar indentasi. Baik bias maupun repeatability harus berada dalam batas toleransi yang ditetapkan oleh ASTM E92.
4. Evaluasi Data dan Ketidakpastian: Data hasil tidak hanya dibandingkan dengan batas toleransi. Engineer harus menghitung ketidakpastian pengukuran kalibrasi, yang merupakan parameter kunci untuk menilai keandalan hasil. Ketidakpastian ini mencakup kontribusi dari alat uji, blok referensi, operator, dan kondisi lingkungan.
5. Pencatatan Sistematis: Laporan kalibrasi bukan sekadar catatan “lulus” atau “gagal”. Laporan harus mencakup semua parameter: identifikasi alat, identifikasi standar yang digunakan, hasil verifikasi langsung dan tidak langsung, data mentah, perhitungan, statement of conformity, dan detail personal yang melakukan kalibrasi. Jejak dokumen ini sangat krusial untuk mendukung ketertelusuran saat menghadapi audit.

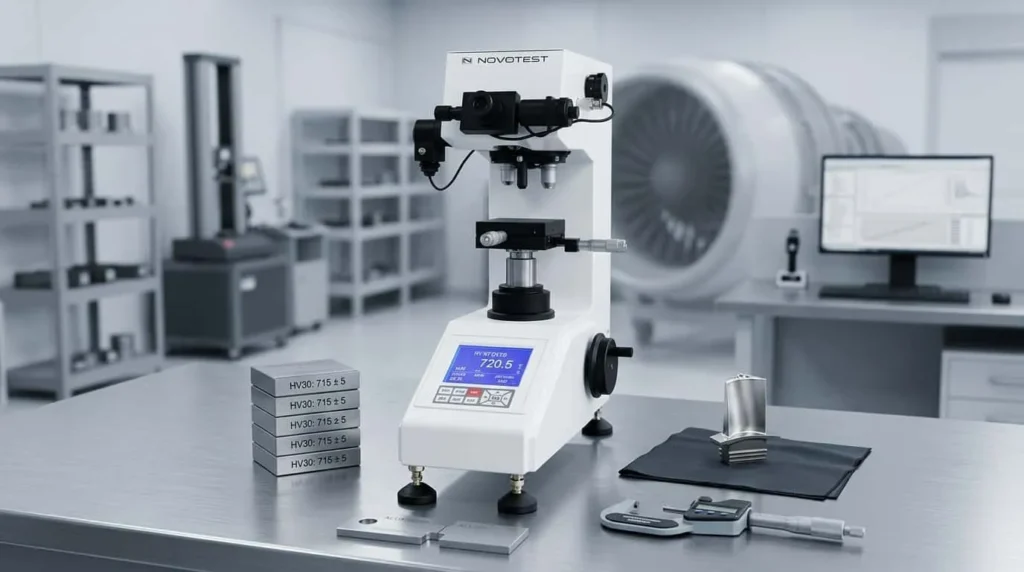

Alat yang Direkomendasikan: NOVOTEST TB-V-10 untuk Konsistensi Data

Mencapai konsistensi data yang menjadi tuntutan standar aerospace membutuhkan lebih dari sekadar prosedur yang baik; ia membutuhkan alat uji yang dirancang dengan presisi tinggi dan fitur yang meminimalkan potensi kesalahan manusia. Alat Ukur Tingkat Kekerasan Vickers NOVOTEST TB-V-10 hadir sebagai solusi modern yang menjawab kebutuhan kritis ini, terutama bagi laboratorium material dan lantai produksi yang membutuhkan integrasi data yang andal.

NOVOTEST TB-V-10 adalah instrumen hardness tester metode Vickers dengan beban uji rendah hingga menengah (hingga 10 kgf), yang menjadikannya ideal untuk menguji komponen-komponen aerospace yang kecil, tipis, atau memiliki lapisan permukaan. Desainnya mengusung menara manual yang kokoh dan mikroskop analog presisi tinggi. Namun, fitur paling krusial yang membedakannya adalah sistem input data otomatis. Saat operator mengukur panjang diagonal indentasi, data langsung tercatat secara digital. Fitur ini secara drastis menghilangkan risiko kesalahan pencatatan manual, yang selama ini menjadi akar dari inkonsistensi data antar stasiun kerja, sekaligus membuka jalan untuk integrasi langsung dengan sistem manufaktur digital (MES) atau software mutu perusahaan.

Dari sisi metrologi, peran instrumen ini dalam menjaga standar kalibrasi sangat signifikan. Desain mekanisnya yang stabil dan sistem optik presisi membantu mempertahankan akurasi lebih lama, yang berarti drift atau pergeseran nilai kekerasan alat ini cenderung minim. Hasilnya, frekuensi dan biaya kalibrasi ulang dapat dikelola dengan lebih efisien tanpa mengorbankan kepercayaan data. Instrumen ini sepenuhnya dapat dikalibrasi sesuai metode yang dijelaskan dalam ASTM E92 dan ISO 6507-2, menjamin pemenuhan persyaratan ketertelusuran ketat yang diaudit oleh NADCAP di berbagai fasilitas aerospace.

Kemudahan operasional juga menjadi nilai tambah. Antarmuka yang intuitif dengan layar LCD besar dan printer internal memungkinkan teknisi di laboratorium sibuk untuk melakukan pengukuran dengan cepat. Output data melalui antarmuka RS-232 memfasilitasi transfer informasi yang mulus ke PC atau sistem pusat.

Tabel Spesifikasi Kunci NOVOTEST TB-V-10:

Implementasi di Lapangan: Mengintegrasikan Kalibrasi ke Alur Produksi

Prosedur kalibrasi yang ketat dan alat uji canggih seperti TB-V-10 hanya akan memberikan dampak maksimal ketika terintegrasi secara mulus ke dalam alur produksi harian. Tujuannya adalah memastikan bahwa data kekerasan yang dihasilkan di berbagai titik, oleh operator yang berbeda, dapat langsung dibandingkan, digabungkan dengan catatan batch, dan siap untuk ditelusuri kapan saja. Berikut adalah panduan langkah demi langkah untuk implementasi di lapangan:

1. Membuat SOP Kalibrasi Internal: Mulailah dengan menyusun Standard Operating Procedure (SOP) yang tidak hanya menerjemahkan ASTM E92, tetapi juga memasukkan konteks spesifik pabrik Anda. SOP ini harus menetapkan matrix tanggung jawab yang jelas: operator bertanggung jawab atas pemeriksaan pra-uji dan kebersihan alat, supervisor memastikan jadwal kalibrasi berjalan, dan manajer mutu menetapkan kriteria keberterimaan data serta tindakan korektif.
2. Menjadwalkan Kalibrasi Opsional yang Terintegrasi: Gunakan sistem perangkat lunak atau kalender digital untuk mengelola jadwal kalibrasi. Sistem ini harus memberikan peringatan otomatis 2-4 minggu sebelum masa berlaku kalibrasi alat berakhir. Ini memastikan tidak ada satu pun hardness tester yang “lolos” dan menghasilkan data yang tidak valid.
3. Memanfaatkan Input Data Otomatis TB-V-10: Koneksikan NOVOTEST TB-V-10 melalui port RS-232 ke PC yang menjalankan software pengumpul data atau langsung ke jaringan MES. Konfigurasikan sistem agar secara otomatis menarik hasil pengukuran, nilai beban, tanggal, dan ID operator. Dengan langkah ini, intervensi manusia, yang rentan typo, terhapus total, dan setiap titik data langsung memiliki jejak digital yang terhubung dengan batch produksi.
4. Melakukan Uji Banding Antar Stasiun (Round Robin) Secara Reguler: Untuk memvalidasi konsistensi, lakukan pengujian periodik menggunakan blok referensi yang sama, berpindah dari satu stasiun uji ke stasiun lainnya. Metode Round Robin sederhana ini akan dengan cepat mendeteksi deviasi sistematis antaralat. Analisis hasilnya untuk mengidentifikasi apakah ada alat yang segera membutuhkan kalibrasi ulang atau operator yang membutuhkan pelatihan tambahan.
5. Membangun Repository Data Terpusat: Semua catatan—dari data mentah TB-V-10, sertifikat kalibrasi, hingga hasil uji banding—harus disimpan dalam satu repositori digital pusat. Sistem ini kemudian harus bisa dengan cepat menampilkan seluruh history pengujian kekerasan untuk satu nomor batch produksi tertentu. Ketika auditor bertanya, “Tunjukkan pada kami data uji kekerasan untuk batch mesin #XYZ123 beserta bukti alatnya terkalibrasi,” engineer Anda hanya perlu beberapa klik.

Tantangan dan Solusi dalam Menstandarkan Data Kekerasan

Meskipun langkah-langkah standarisasi di atas kertas terlihat terdefinisi dengan baik, engineer QA/QC di lapangan sering kali menghadapi hambatan nyata yang membuat data kekerasan sulit diseragamkan. Memahami tantangan ini dan solusi tepat guna adalah kunci keberhasilan.

Tantangan: Variasi Antar Operator. Setiap operator memiliki sedikit perbedaan teknik, terutama dalam hal pemfokusan permukaan uji dan penempatan ujung garis ukur pada ujung indentasi. Subyektivitas ini menghasilkan ‘tanda tangan digital’ yang berbeda untuk setiap operator. Solusi: Fitur input data otomatis dan sistem optik terstandar pada TB-V-10 secara fundamental mengurangi subyektivitas. Operator hanya perlu menempatkan indentasi dalam bidang pandang mikroskop; algoritma perangkat lunak yang menangani deteksi tepi dan perhitungannya, menghasilkan data yang jauh lebih seragam.

Tantangan: Pengaruh Lingkungan yang Tak Terkendali. Getaran dari mesin produksi di dekatnya atau fluktuasi suhu ruangan antara pagi dan siang dapat memengaruhi keakuratan pengukuran beban rendah. Efek ini sering kali tidak terdeteksi. Solusi: Prosedur kalibrasi yang dilakukan secara berkala harus mencakup pemantauan kondisi lingkungan. Menempatkan hardness tester di meja peredam getaran khusus di area dengan kontrol suhu yang stabil adalah investasi vital yang melindungi integritas data.

Tantangan: Data Tidak Tertelusur ke Batch. Hasil uji sering kali hanya tercatat dalam logbook kertas terpisah dan tidak terhubung langsung dengan sistem identifikasi batch produk. Saat terjadi ketidaksesuaian yang ditemukan berbulan-bulan kemudian, menelusuri kembali data kekerasanan untuk batch spesifik tersebut bisa memakan waktu berhari-hari. Solusi: Integrasi data TB-V-10 langsung ke platform digital perusahaan melalui port serial/USB menciptakan jejak audit yang lengkap dan permanen. Setiap nilai kekerasan terpaut secara real-time dengan ID komponen, nomor batch, waktu pengujian, dan alat yang digunakan.

Tantangan: Biaya Kalibrasi yang Membengkak. Jika sebuah hardness tester terbukti tidak stabil dan mengalami drift dengan cepat, satu-satunya jalan aman adalah memperpendek interval kalibrasi. Ini berarti biaya yang lebih tinggi dan downtime alat yang lebih sering. Solusi: NOVOTEST TB-V-10, dengan desain mekanis dan optiknya yang handal, dirancang untuk stabilitas jangka panjang. Drift yang minim berarti interval kalibrasi dapat dibuat seefisien mungkin sesuai batas maksimum yang diizinkan standar (misalnya 12 bulan), tanpa perlu kalibrasi tengah tahunan yang mahal.

Tantangan: Ketidakseragaman Alat Antar Pabrik. Sebuah perusahaan mungkin memiliki pabrik di dua lokasi berbeda yang menggunakan hardness tester merek atau tipe berbeda. Perbedaan sistematis antar alat ini menciptakan “bahasa metrologi” yang tidak seragam, menyulitkan perbandingan data. Solusi: Prosedur kalibrasi menjadi jembatan penyeragam. Semua alat, apa pun mereknya, diwajibkan melalui kalibrasi menggunakan blok referensi yang tertelusur ke standar primer yang sama. Selain itu, uji banding antar pabrik (inter-laboratory comparison) menggunakan satu set blok referensi yang sama secara berkala akan mengoreksi ‘aksen’ metrologi yang berbeda, memastikan 250 HV di Pabrik A sama persis nilainya dengan 250 HV di Pabrik B.

Kesimpulan

Data kekerasan yang sulit ditelusuri di industri aerospace bukanlah masalah yang tidak terpecahkan. Akar permasalahannya hampir selalu kembali pada tidak adanya standarisasi kalibrasi dan terminimalisirnya variabel manusia. Kalibrasi yang tepat, terdokumentasi, dan dilakukan secara berkala bukan sekadar kewajiban regulasi; ia adalah jembatan yang menghubungkan data mentah dari lantai produksi dengan sistem manajemen mutu yang cerdas dan tertelusur. Tanpa fondasi ini, setiap upaya integrasi data batch dan analisis proses hanya akan menjadi ilusi presisi.

Dalam konteks ini, NOVOTEST TB-V-10 berperan lebih dari sekadar alat ukur. Dengan kepatuhan penuh terhadap ASTM E92 dan ISO 6507, serta fitur input data otomatisnya, instrumen ini adalah enabler yang mempercepat transformasi data mentah menjadi informasi produksi yang koheren, seragam, dan siap audit. Dengan menerapkan prosedur kalibrasi yang ketat seperti yang diuraikan dan mengintegrasikan alat yang tepat ke dalam alur kerja, organisasi aerospace akan mampu menghilangkan ‘data silos’, secara signifikan mengurangi risiko kegagalan audit NADCAP, memperkuat kontrol proses, dan yang terpenting, secara konsisten menjaga janji keselamatan pada setiap komponen yang diproduksi.

Sebagai mitra pengadaan alat ukur untuk kebutuhan bisnis dan industri Anda, CV. Java Multi Mandiri menyediakan solusi pengukuran yang presisi dan andal, termasuk alat hardness tester yang mendukung standar ketat industri aerospace seperti NOVOTEST TB-V-10. Kami memahami pentingnya ketertelusuran dan konsistensi data dalam rantai produksi Anda. Konsultasikan kebutuhan compliance Anda dengan tim kami untuk menemukan instrumen yang tepat dan memastikan setiap data yang Anda hasilkan tertelusur dan terpercaya.

FAQ

Berapa sering hardness tester harus dikalibrasi untuk memenuhi standar aerospace?

Standar industri seperti ISO 6507-2 merekomendasikan kalibrasi ulang hardness tester dilakukan setiap 12 bulan sebagai interval maksimal. Namun, untuk memenuhi persyaratan ketat standar aerospace seperti NADCAP dan tingginya volume pengujian, banyak fasilitas menerapkan interval yang lebih pendek, yaitu setiap 6 bulan. Frekuensi optimal harus didasarkan pada data historis stabilitas alat (analisis drift) dan penilaian risiko terhadap proses produksi.

Apa perbedaan antara kalibrasi hardness tester Vickers dan Rockwell di industri pesawat terbang?

Perbedaan utamanya terletak pada parameter yang dikalibrasi sesuai karakteristik metode uji. Kalibrasi hardness tester Vickers (ASTM E92) sangat menitikberatkan pada verifikasi gaya uji yang kecil, geometri indentor piramida intan, dan akurasi sistem pengukuran optik untuk membaca panjang diagonal indentasi. Sementara itu, kalibrasi Rockwell (ASTM E18) berfokus pada verifikasi kombinasi gaya minor dan mayor, geometri indentor (kerucut intan atau bola baja), serta sistem pengukuran kedalaman indentasi. Keduanya menggunakan blok referensi bersertifikat yang berbeda spesifikasinya.

Bagaimana fitur input data otomatis pada TB-V-10 membantu ketertelusuran data?

Fitur input data otomatis pada NOVOTEST TB-V-10 menghilangkan langkah pencatatan dan penginputan manual yang sangat rentan terhadap kesalahan manusia. Begitu operator mengukur panjang diagonal indentasi, data langsung dikonversi menjadi nilai kekerasan dan disimpan secara digital, lengkap dengan parameter pengujian seperti beban, waktu dwell, dan ID operator. Data ini dapat langsung diekspor melalui antarmuka RS-232 ke sistem MES atau QMS, menciptakan jejak digital yang tidak terputus dan memastikan data langsung tertaut secara akurat dengan catatan batch produksi untuk ketertelusuran penuh.

Apakah kalibrasi hardness tester bisa dilakukan sendiri oleh teknisi pabrik?

Teknisi pabrik dapat melakukan verifikasi antara (intermediate checks) menggunakan blok referensi bersertifikat untuk memantau stabilitas alat antara dua jadwal kalibrasi utama. Namun, kalibrasi penuh yang meliputi verifikasi gaya uji dengan sel beban terkalibrasi dan verifikasi sistem optik dengan standar yang tertelusur, umumnya memerlukan peralatan khusus dan harus dilakukan oleh laboratorium kalibrasi terakreditasi atau personel yang telah tersertifikasi. Hanya kalibrasi penuh oleh pihak yang kompeten yang dapat menghasilkan sertifikat kalibrasi yang sah untuk memenuhi persyaratan standar seperti NADCAP.

Rekomendasi Hardness Tester

Referensi

1. ASTM International. (n.d.). ASTM E92 – Standard Test Methods for Vickers Hardness and Knoop Hardness of Metallic Materials.
2. International Organization for Standardization. (2018). ISO 6507-2:2018 – Metallic materials — Vickers hardness test — Part 2: Verification and calibration of testing machines.
3. Performance Review Institute (PRI). (n.d.). NADCAP AC7106 – Audit Criteria for Materials Testing Laboratories.
4. Czichos, H., Saito, T., & Smith, L. (Eds.). (2006). Springer Handbook of Materials Measurement Methods. Springer.
5. Novotest. (n.d.). Operation Manual: Hardness Tester NOVOTEST TB-V-10.
