Strategi Kontrol DFT dan Fleksibilitas Coating Pipa dengan NOVOTEST BEND IR

Bayangkan sebuah jaringan pipa gas yang membentang ratusan kilometer, dipasang dengan presisi tinggi, namun mengalami kebocoran hanya dalam beberapa bulan operasi. Investigasi mengarah pada satu titik kritis: area tikungan pipa. Di sinilah lapisan pelindung atau coating menunjukkan retakan mikroskopis yang tidak kasat mata saat proses pembengkokan lapangan. Celah rambut ini menjadi jalur masuk bagi agen korosif, memulai siklus degradasi yang menggerogoti integritas pipa dari dalam.

Biaya perbaikan satu titik kebocoran pada pipa bertekanan tinggi dapat mencapai puluhan ribu dolar, belum termasuk kerugian akibat penghentian operasi dan potensi bencana lingkungan. Kenyataan pahit ini seringkali berawal dari satu pengabaian sederhana: tidak optimalnya kontrol Dry Film Thickness (DFT) dan verifikasi fleksibilitas coating sebelum instalasi. Bagi teknisi dan insinyur yang berkecimpung dalam inspeksi pelapisan pipa, skenario ini bukanlah sekadar teori. Mengintegrasikan strategi kontrol DFT dan fleksibilitas coating pipa menjadi pagar pertahanan preventif yang krusial. Di sinilah perangkat seperti NOVOTEST BEND IR berperan, mentransformasi pengujian dari sekadar formalitas menjadi garansi kualitas berbasis data.

1. Apa Itu Kontrol DFT dan Fleksibilitas Coating Pipa?
2. Penyebab Keretakan dan Delaminasi Coating Saat Pembengkokan Pipa
3. Dampak Terhadap Industri Pipa dan Konstruksi
4. Cara Mendeteksi Kelemahan Coating Sebelum Proses Field Bending
5. Peran Bending Coating Tester dalam Memastikan Kualitas Pelapis
6. Studi Kasus: Verifikasi Coating Pipa Gas dengan NOVOTEST BEND IR
7. Kesimpulan: Integrasi Kontrol DFT dan Fleksibilitas untuk Keandalan Pipa
8. FAQ
   1. Apa perbedaan antara uji bending silinder dengan uji bending konvensional?
   2. Bagaimana cara menentukan diameter mandrel yang tepat untuk pengujian coating pipa?
   3. Apakah NOVOTEST BEND IR dapat digunakan untuk berbagai diameter pipa?
   4. Berapa ketebalan dry film coating yang ideal untuk mencegah retak saat pembengkokan?
   5. Mengapa pengujian bending coating penting dilakukan sebelum instalasi lapangan?
9. Referensi

Apa Itu Kontrol DFT dan Fleksibilitas Coating Pipa?

Kontrol Dry Film Thickness (DFT) merepresentasikan praktik pengukuran dan pengelolaan ketebalan lapisan coating yang telah mengering dan membentuk film solid di atas substrat pipa. Insinyur menggunakan alat ukur non-destruktif seperti coating thickness gauge untuk memverifikasi bahwa DFT berada dalam rentang spesifikasi yang ditetapkan, tanpa merusak integritas pelapis. Di sisi lain, fleksibilitas coating mendeskripsikan kemampuan lapisan tersebut untuk mengikuti deformasi mekanis substratnya—dalam hal ini pipa yang dibengkokkan—tanpa mengalami kegagalan berupa retak, delaminasi, atau kehilangan adhesi.

Hubungan antara kedua parameter ini bersifat non-linear dan seringkali bertolak belakang. Peningkatan DFT menawarkan perlindungan korosi yang lebih kuat dan ketahanan abrasi yang lebih baik. Namun, penumpukan ketebalan yang berlebihan menciptakan rigiditas internal, menurunkan fleksibilitas coating secara drastis saat pipa menerima gaya lentur. Sebaliknya, DFT yang terlalu tipis sangat lentur dan mudah mengikuti regangan, tetapi gagal menyediakan barrier protection yang memadai, meninggalkan substrat rentan terhadap serangan korosi.

Standar internasional seperti ASTM D522 dan ISO 1519 mendasari metodologi pengujian fleksibilitas ini melalui uji lentur mandrel silinder. Standar tersebut mensyaratkan spesimen panel berlapis coating dibengkokkan di atas mandrel berdiameter tertentu. Evaluasi kemudian dilakukan untuk mengidentifikasi adanya retak atau delaminasi pada area yang mengalami tegangan tarik maksimum. Pemahaman mendalam tentang keseimbangan kritis antara DFT dan fleksibilitas coating pipa ini adalah fondasi dari strategi mitigasi kegagalan.

Penyebab Keretakan dan Delaminasi Coating Saat Pembengkokan Pipa

Insinyur perlu mengurai akar penyebab keretakan coating untuk merancang strategi kontrol yang efektif. Fenomena kegagalan ini bukanlah misteri, melainkan hasil dari interaksi kompleks antara properti material, aplikasi, dan tekanan mekanis. Berikut adalah faktor-faktor pemicu utamanya.

1. Aplikasi DFT yang berlebihan menjadi penyebab paling dominan. Ketika lapisan coating melampaui rekomendasi pabrikan, tegangan internal meningkat secara signifikan. Saat pipa dibengkokan, bagian luar tikungan mengalami elongasi. Lapisan coating yang kaku dan tebal tidak mampu mengakomodasi regangan ini, memicu konsentrasi tegangan yang berujung pada retakan.
2. Formulasi kimia coating menentukan fleksibilitas intrinsiknya. Coating berbasis epoxy, meskipun menawarkan ketahanan kimia dan adhesi superior, cenderung lebih kaku dan memiliki elongasi terbatas. Sebaliknya, polyurethane elastis mampu merentang lebih jauh tanpa retak. Memilih formulasi yang tidak sesuai dengan persyaratan tekukan adalah kekeliruan desain.
3. Adhesi lemah ke substrat memperparah segalanya. Persiapan permukaan yang buruk, seperti profil kekasaran yang tidak tercapai atau kontaminan yang tidak dibersihkan, menciptakan titik konsentrasi tegangan (stress risers). Saat ditekuk, coating tidak hanya retak, tetapi juga langsung mengalami delaminasi dan kehilangan fungsi perlindungannya.
4. Pemilihan radius bending yang terlalu kecil selama proses fabrikasi menghasilkan regangan yang ekstrem. Setiap coating memiliki batas elongasi kritis; jika radius tikungan memaksa regangan melewati batas tersebut, retakan tidak dapat dihindari. Akhirnya, kondisi lingkungan saat aplikasi dan curing, seperti suhu rendah atau kelembaban tinggi, mengganggu reaksi polimerisasi, menghasilkan film yang tidak mencapai sifat mekanik optimalnya.

Dampak Terhadap Industri Pipa dan Konstruksi

Konsekuensi dari gagalnya kontrol DFT dan fleksibilitas coating pipa melampaui sekadar perbaikan teknis sederhana. Dampak-dampak ini merembet ke aspek finansial, keselamatan, dan reputasi yang mampu melumpuhkan proyek konstruksi berskala besar.

Kerusakan yang paling fundamental adalah korosi di area tikungan. Retakan mikroskopis menjadi jalur sempurna bagi air, gas asam, dan elektrolit untuk mencapai permukaan baja pipa. Karena titik ini seringkali terkubur atau terisolasi, korosi berlangsung tanpa terdeteksi hingga terjadi kebocoran dini yang menuntut biaya shutdown tidak terjadwal. Biaya ekskavasi, pemotongan, penggantian segmen pipa, dan penghentian produksi sangatlah mahal, jauh melampaui investasi pada peralatan uji preventif seperti NOVOTEST BEND IR.

Dari perspektif lingkungan, khususnya pada pipa penyalur minyak dan gas, tumpahan fluidanya merupakan bencana. Denda regulasi, biaya pembersihan, dan kerusakan ekosistem langsung membebani pemilik aset. Secara paralel, kontraktor aplikator coating menanggung dampak reputasi yang serius. Kegagalan di satu proyek strategis nasional dapat menghapus kepercayaan untuk proyek-proyek selanjutnya. Pemborosan material akibat rework atau scrapping segmen pipa yang sudah dilapis dan dibengkokan menjadi kerugian ganda. Penjadwalan ulang, mobilisasi ulang kru, dan pembelian material baru menghancurkan margin profit proyek.

Cara Mendeteksi Kelemahan Coating Sebelum Proses Field Bending

Metodologi pengujian proaktif menjadi tameng terdepan untuk memastikan bahwa coating terbukti tahan lentur sebelum pipa dikirim ke lapangan. Insinyur mengadopsi pendekatan sistematis yang menggabungkan uji destruktif terkontrol, inspeksi visual lanjutan, dan kontrol statistik DFT.

Inti dari strategi ini adalah uji bending silinder (cylindrical mandrel bend test). Metode ini mensimulasikan secara presisi tegangan tarik yang dialami coating pada radius tekukan aktual. Spesimen batang silinder atau panel datar yang telah dilapis coating dijepit dan ditekuk 180 derajat di atas mandrel dengan diameter spesifik. Prosedur ini menciptakan kondisi terburuk (worst-case scenario) untuk mengevaluasi ketahanan coating.

Setelah pembengkokan, inspeksi visual cermat dilakukan. Untuk mendeteksi retak yang sangat halus, teknisi seringkali mengaplikasikan dye penetrant. Cairan berwarna ini meresap ke dalam retakan, membuat cacat mikroskopis menjadi terlihat jelas. Selain itu, pengujian adhesi pull-off sebelum dan sesudah bending menawarkan data kuantitatif tentang degradasi kekuatan ikatan. Penurunan nilai pull-off yang signifikan pasca-bending mengindikasikan risiko delaminasi di lapangan.

Pendekatan statistik juga diterapkan pada kontrol DFT. Tim QA/QC menetapkan batas atas spesifikasi berdasarkan data historis uji bending. Jika hasil coating thickness gauge menunjukkan DFT berada di atas ambang batas kritis fleksibilitas, maka segmen tersebut langsung ditandai untuk investigasi lebih lanjut, mencegahnya terpasang. Standarisasi prosedur pengambilan sampel dan frekuensi pengujian yang tepat memastikan bahwa setiap batch produksi terverifikasi tanpa mengganggu laju pekerjaan.

Peran Bending Coating Tester dalam Memastikan Kualitas Pelapis

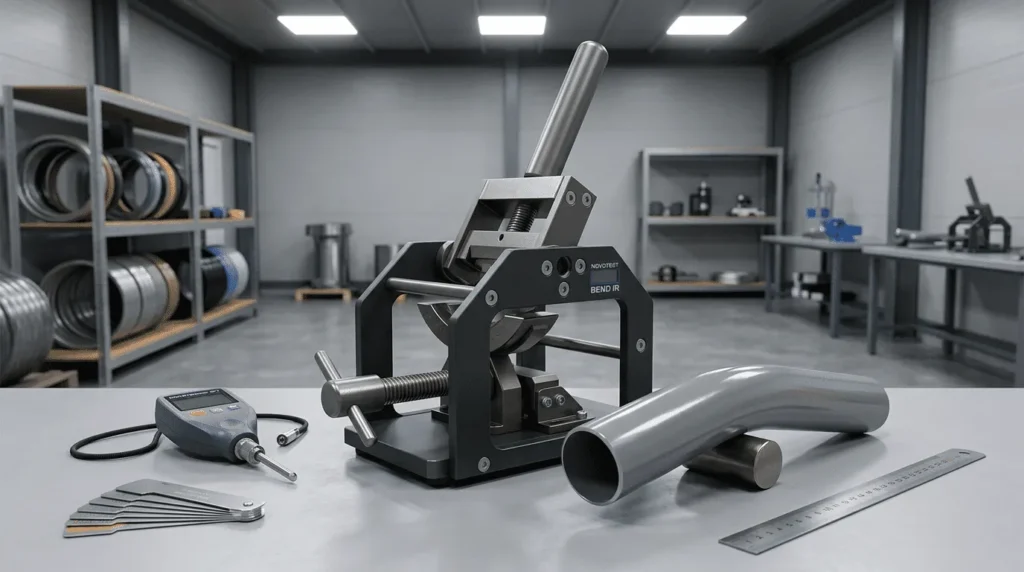

Memiliki instrumen yang andal adalah kunci eksekusi strategi kontrol ini. NOVOTEST BEND IR, sebuah bending coating tester cylindrical, hadir sebagai perangkat esensial yang mentransformasi verifikasi fleksibilitas menjadi prosedur yang sederhana, presisi, dan sesuai standar.

Prinsip kerja NOVOTEST BEND IR lurus ke depan namun sangat presisi. Alat ini membengkokkan spesimen batang silinder berlapis coating di atas mandrel yang telah dipilih diameternya. Penjepitan yang kokoh selama proses pembengkokan mencegah selip, memastikan bahwa radius dan sudut lentur yang dihasilkan akurat dan seragam antar pengujian. Desainnya yang portabel dan kompak memungkinkan penggunaan di stasiun kerja pabrik maupun di laboratorium lapangan yang sederhana.

Keunggulan utamanya terletak pada fleksibilitas pengujian. NOVOTEST BEND IR dilengkapi dengan berbagai mandrel yang dapat diganti, mencakup diameter dari 2 mm hingga 32 mm. Rentang ini memungkinkan pengguna untuk memilih radius tikungan yang merepresentasikan desain tekukan pipa di proyek. Panjang batang uji hingga 80 mm memberikan area kontak yang stabil untuk evaluasi. Spesifikasi lengkap alat ini diringkas dalam tabel di bawah ini:

Interpretasi hasil dari NOVOTEST BEND IR bersifat definitif. Teknisi memeriksa spesimen pasca-lentur; adanya retak, pengelupasan, atau delaminasi adalah bukti visual yang tak terbantahkan bahwa kombinasi coating dan DFT gagal memenuhi persyaratan fleksibilitas untuk radius tersebut. Kemampuan ini memvalidasi hubungan antara DFT aktual dan kelaikan bending sebelum aplikasi massal. Alat ini sangat relevan tidak hanya untuk uji penerimaan di pabrik pelapis, tetapi juga untuk verifikasi langsung di lokasi proyek sebelum site bending dimulai, memastikan strategi kontrol DFT dan fleksibilitas coating pipa berjalan efektif di setiap tahap.

Studi Kasus: Verifikasi Coating Pipa Gas dengan NOVOTEST BEND IR

Sebuah proyek pembangunan pipa penyalur gas alam berdiameter 12 inci dihadapkan pada masalah kritis. Spesifikasi desain membutuhkan radius pembengkokan 5D (5 kali diameter luar), yang menghasilkan regangan tinggi di sisi ekstrados tikungan. Aplikator telah melapis seluruh pipa dengan coating 2K epoxy setebal 400 µm, sesuai rekomendasi pabrikan untuk proteksi korosi di tanah. Namun, saat uji coba cold bending di segmen awal, kru menemukan keretakan mikro yang meluas pada area tikungan.

Tim QA/QC segera melakukan investigasi sistematis menggunakan NOVOTEST BEND IR. Mereka mensimulasikan radius 5D dengan memilih mandrel berdiameter 50 mm. Tiga set spesimen disiapkan, masing-masing mewakili variasi DFT yang diukur di lapangan: 200 µm, 300 µm, dan 400 µm. Setiap spesimen dibengkokkan secara hati-hati menggunakan alat tersebut, lalu diperiksa secara visual dengan bantuan dye penetrant.

Hasil pengujian memberikan kejelasan yang gamblang. Spesimen dengan DFT 400 µm menunjukkan retakan transversal dengan panjang lebih dari 5 mm dan tanda-tanda awal delaminasi di sepanjang garis lentur. Pada DFT 300 µm, hanya terlihat retak sangat halus yang masih dalam batas kritis yang ditoleransi. Sementara itu, spesimen dengan DFT 200 µm tidak menunjukkan cacat sama sekali, permukaan coating tetap mulus sempurna. Berdasarkan data ini, tim rekayasa menetapkan bahwa DFT optimal untuk radius 5D adalah 250-300 µm. Rentang ini mengkompensasi risiko korosi tanpa mengorbankan fleksibilitas coating pipa. Instruksi langsung dikeluarkan kepada tim aplikator untuk merevisi target ketebalan mereka.

Keputusan berbasis bukti ini menghasilkan penghematan besar. Proyek terhindar dari rework total yang nilainya mencapai miliaran rupiah, jadwal konstruksi kembali aman, dan yang terpenting, pemilik proyek mendapatkan jaminan kualitas yang terukur. NOVOTEST BEND IR membuktikan dirinya sebagai instrumen vital dalam menyelamatkan integritas proyek.

Kesimpulan: Integrasi Kontrol DFT dan Fleksibilitas untuk Keandalan Pipa

Mengandalkan angka ketebalan pada coating thickness gauge sebagai satu-satunya parameter sukses pelapisan adalah praktik yang sudah usang. Strategi kontrol DFT dan fleksibilitas coating pipa modern menuntut integrasi kedua parameter ini menjadi satu kesatuan yang tak terpisahkan. Dry Film Thickness yang tebal adalah angka yang menipu jika tidak diuji kelaikan mekanisnya. Fleksibilitas adalah properti tersembunyi yang seringkali terabaikan hingga keretakan terlanjur terjadi.

Investasi pada alat uji bending sederhana seperti NOVOTEST BEND IR adalah sebuah langkah strategis yang biayanya tidak sebanding dengan risiko kegagalan pipa di masa depan. Alat ini membawa metode saintifik ke lantai produksi dan lapangan, mengkonversi spekulasi menjadi data visual yang tak terbantahkan. Memasukkan uji bending silinder sebagai klausul wajib dalam spesifikasi teknis dan rencana inspeksi QA/QC adalah keniscayaan bagi setiap proyek pipa yang melibatkan pembengkokan. Ke depannya, industri akan bergerak menuju integrasi data statistik DFT dan hasil bending test untuk membangun model prediktif performa coating, memastikan keandalan infrastruktur pipa sejak dari tahap desain.

Untuk memastikan strategi pengendalian kualitas ini berjalan optimal, ketersediaan instrumen uji yang akurat dan standar merupakan faktor kunci. CV. Java Multi Mandiri sebagai supplier dan distributor resmi alat ukur dan alat uji di Indonesia mendukung penuh kebutuhan industri Anda dengan menyediakan perangkat berkualitas tinggi untuk pengujian coating dan material. Dapatkan informasi lebih lengkap mengenai produk dan layanan kami melalui halaman. Tim kami siap membantu Anda menentukan instrumen terbaik sesuai aplikasi spesifik Anda. Jangan ragu untuk menghubungi kami melalui layanan konsultasi gratis guna mendiskusikan solusi pengadaan alat ukur yang tepat untuk kebutuhan bisnis dan proyek Anda.

FAQ

Apa perbedaan antara uji bending silinder dengan uji bending konvensional?

Uji bending silinder menggunakan mandrel berbentuk batang bundar untuk membengkokkan spesimen, menciptakan tegangan tarik yang sangat terfokus dan mensimulasikan secara spesifik radius tekukan pipa. Uji bending konvensional seringkali menggunakan sudut tekukan tanpa mandrel silinder yang tidak merepresentasikan geometri pipa secara akurat, sehingga uji silinder lebih relevan untuk industri perpipaan.

Bagaimana cara menentukan diameter mandrel yang tepat untuk pengujian coating pipa?

Diameter mandrel harus dikalkulasikan berdasarkan radius tikungan aktual yang dirancang untuk pipa tersebut di lapangan. Insinyur mensimulasikan regangan yang sama dengan memilih mandrel yang diameternya proporsional terhadap ketebalan dan diameter pipa serta radius bending yang spesifikasinya tertulis dalam desain teknis proyek.

Apakah NOVOTEST BEND IR dapat digunakan untuk berbagai diameter pipa?

NOVOTEST BEND IR dirancang untuk menguji spesimen batang silinder berlapis coating dengan diameter 2 mm hingga 32 mm. Alat ini tidak menguji langsung pipa berukuran besar, melainkan menguji spesimen yang coating-nya diaplikasikan dengan prosedur identik seperti pada pipa sesungguhnya. Hasil pengujian pada spesimen ini sangat representatif terhadap performa coating pada pipa berdiameter besar.

Berapa ketebalan dry film coating yang ideal untuk mencegah retak saat pembengkokan?

Tidak ada angka tunggal yang berlaku universal. DFT ideal adalah kompromi antara ketahanan korosi dan kapasitas fleksibilitas coating. Nilai ini sangat bergantung pada formulasi coating, diameter pipa, dan radius bending. Pengujian empiris dengan NOVOTEST BEND IR pada berbagai variasi DFT adalah satu-satunya cara untuk menentukan ketebalan ideal untuk skenario spesifik proyek Anda.

Mengapa pengujian bending coating penting dilakukan sebelum instalasi lapangan?

Pengujian ini adalah satu-satunya metode verifikasi proaktif untuk memastikan bahwa sistem pelapisan yang diaplikasikan memiliki fleksibilitas cukup untuk menahan tegangan saat proses field bending. Tanpa pengujian ini, retak mikro yang tidak terlihat berpotensi menjadi titik awal korosi dan kebocoran yang hanya akan terdeteksi setelah pipa beroperasi dan mengalami kegagalan.

Rekomendasi Bending Test

Referensi

1. ASTM International. (2017). ASTM D522/D522M-17, Standard Test Methods for Mandrel Bend Test of Attached Organic Coatings. West Conshohocken, PA.
2. International Organization for Standardization. (2020). ISO 1519:2020, Paints and varnishes — Bend test (cylindrical mandrel). Geneva, Switzerland.
3. NACE International. (2018). NACE SP0188, Discontinuity (Holiday) Testing of New Protective Coatings on Conductive Substrates. Houston, TX.
4. Munger, C. G., & Vincent, L. D. (2012). Corrosion Prevention by Protective Coatings (3rd ed.). NACE International.
5. NOVOTEST. (2023). Bending Coating Tester Cylindrical NOVOTEST BEND IR Product Datasheet. UkrdanUji Equipment Distribution.
