Vakum Sudah Terbentuk, Kenapa Tekanan Sistem Masih Bisa Turun?

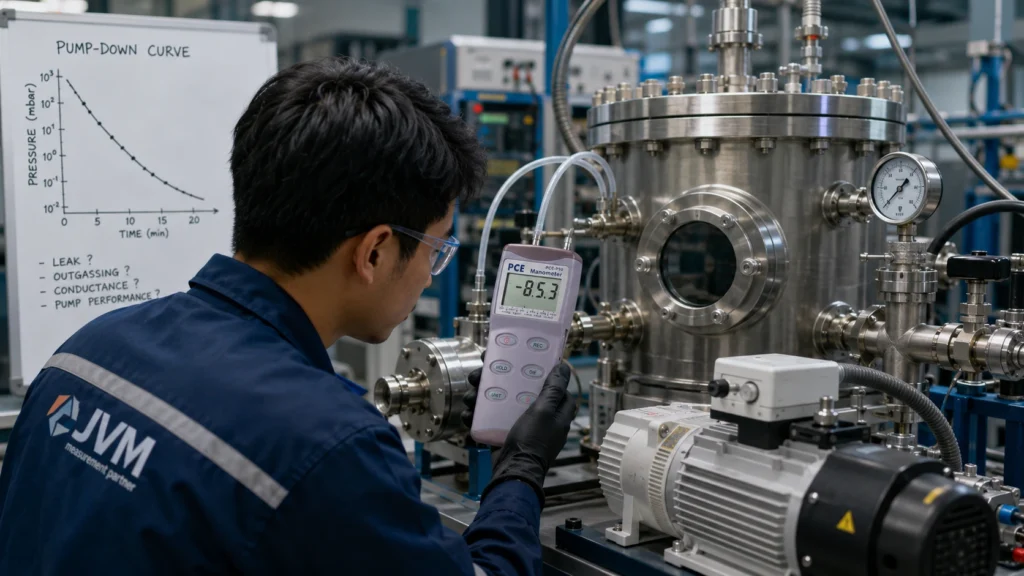

Vakum sudah terbentuk, jarum atau display sudah menunjukkan tekanan di bawah atmosfer, tetapi angkanya masih terus berubah. Apakah sistem bocor? Apakah pompa terlalu kuat? Atau justru ada masalah pada alat ukur?

Belum tentu ada masalah.

Jika yang diamati adalah tekanan absolut, tekanan yang terus turun selama pompa masih bekerja justru merupakan bagian normal dari proses pump-down. Pompa terus mengeluarkan molekul gas dari chamber sehingga jumlah gas di dalam sistem berkurang dan tekanan semakin rendah.

Yang perlu diperhatikan bukan hanya apakah tekanan turun, tetapi bagaimana pola penurunannya, seberapa jauh dapat turun, berapa lama waktu yang dibutuhkan, dan apa yang terjadi ketika chamber dipisahkan dari pompa.

Jika tekanan turun cepat pada awal proses lalu semakin lambat, itu dapat menjadi perilaku normal. Jika tekanan berhenti jauh sebelum target tercapai, turun sangat lambat, atau justru naik kembali setelah sistem diisolasi, barulah teknisi perlu mencari penyebab seperti kebocoran, outgassing, permeation, gas terperangkap, keterbatasan conductance, atau performa pompa.

Sebelum Membahas Masalahnya, Apa Arti Tekanan “Turun” pada Sistem Vakum?

Istilah ini sering membingungkan karena kata “vakum naik” dan “tekanan turun” sebenarnya dapat menggambarkan kondisi yang sama.

Tekanan atmosfer normal berada sekitar satu atmosfer. Ketika gas dikeluarkan dari suatu ruang tertutup, tekanan absolut di dalamnya berkurang.

Artinya:

• tekanan absolut turun = tingkat vakum semakin tinggi,
• tekanan absolut naik = vakum memburuk.

Namun beberapa alat menggunakan gauge pressure atau tekanan relatif terhadap atmosfer sehingga tampilannya dapat berupa nilai negatif.

Contohnya, sebuah manometer mungkin menunjukkan:

0 bar(g) saat terbuka ke atmosfer.

Kemudian:

-0,3 bar(g) → -0,6 bar(g) → -0,8 bar(g)

ketika vakum semakin terbentuk.

Karena itu, sebelum menganalisis tren, pastikan dulu apakah instrumen membaca:

• absolute pressure,
• gauge pressure,
• differential pressure,
• atau vacuum dalam satuan seperti inHg.

Tanpa memahami referensi tekanan yang digunakan, operator dapat salah menginterpretasikan angka yang sebenarnya normal.

1. Vakum Bukan Kondisi ON atau OFF

Salah satu asumsi yang paling sering keliru adalah menganggap vakum seperti sakelar.

Pompa dinyalakan.

Vakum terbentuk.

Selesai.

Secara fisika, prosesnya tidak sesederhana itu.

Vacuum pump secara bertahap mengambil gas dari volume sistem. Setiap siklus mengurangi jumlah molekul gas yang tersisa.

Pada fase awal, chamber masih berisi banyak gas sehingga pompa dapat mengeluarkan gas dalam jumlah relatif besar.

Setelah tekanan turun, molekul yang tersisa semakin sedikit dan sumber gas lain mulai menjadi lebih penting.

Karena itu, grafik pump-down umumnya tidak membentuk garis lurus dengan kemiringan yang sama dari awal sampai akhir.

SUNY melalui materi Introduction to Vacuum Technology menjelaskan bahwa waktu pump-down pada rough vacuum dipengaruhi oleh volume chamber dan effective pumping speed.

Sumber: SUNY Geneseo – Rough Vacuum System Pump-Down Time.

2. Tekanan Bisa Terus Turun karena Pompa Memang Belum Selesai Bekerja

Bayangkan chamber baru saja dievakuasi dari tekanan atmosfer.

Pada menit pertama, sebagian besar gas bebas di dalam volume chamber mulai dibuang.

Tetapi setelah tekanan turun, proses belum otomatis selesai.

Masih ada gas yang berasal dari:

• volume internal chamber,
• permukaan dinding,
• selang dan fitting,
• seal,
• material yang dimasukkan ke chamber,
• ruang mati pada sambungan,
• serta gas yang perlahan keluar dari material.

Selama jumlah gas yang dapat dibuang pompa lebih besar daripada gas yang masuk kembali ke sistem, tekanan akan terus turun.

Dalam pendekatan sederhana pada kondisi tunak, hubungan antara gas load dan pumping dapat ditulis sebagai:

P ≈ Q / S_eff

dengan:

• P = tekanan,
• Q = total gas load,
• S_eff = effective pumping speed pada chamber.

U.S. Particle Accelerator School menggunakan hubungan ini untuk menjelaskan bahwa level vakum merupakan hasil interaksi antara gas load dan effective pumping speed.

Sumber: U.S. Particle Accelerator School – Vacuum Gas Sources.

Jadi pertanyaan sebenarnya bukan:

“Kenapa tekanan masih turun padahal sudah vakum?”

Melainkan:

“Apakah pola penurunan tekanan tersebut sesuai dengan karakter sistem?”

3. Kenapa Penurunan Tekanan Semakin Lama Biasanya Semakin Lambat?

Pada awal pump-down, gas yang paling mudah dikeluarkan adalah gas bebas di dalam chamber.

Setelah sebagian besar gas tersebut hilang, sumber gas lain mulai mendominasi.

Salah satunya adalah outgassing.

Outgassing adalah pelepasan molekul gas yang sebelumnya berada pada atau di dalam material kemudian masuk ke ruang vakum.

Dinding stainless steel, seal, plastik, kabel, minyak, dan benda yang dimasukkan ke chamber dapat menjadi sumber gas dengan tingkat yang berbeda.

NIST melakukan penelitian pada vacuum chamber dengan material berbeda dan menunjukkan bahwa air dan hidrogen merupakan dua komponen penting dalam karakter outgassing berbagai chamber logam.

Sumber: NIST – Outgassing Rate Comparison of Vacuum Chambers.

Pada permukaan yang sebelumnya terpapar udara, molekul air menjadi salah satu komponen yang penting.

Saat sistem terus dipompa, molekul tersebut perlahan dilepaskan dari permukaan lalu dibuang oleh pompa.

Akibatnya, tekanan masih dapat terus turun, tetapi kecepatannya tidak sama seperti saat gas bebas pertama kali dikeluarkan.

4. Outgassing Bisa Membuat Sistem Terlihat Seolah Pompa Tidak Cukup Kuat

Misalnya dua chamber mempunyai volume dan vacuum pump yang sama.

Chamber A bersih, kering, dan sudah lama digunakan pada sistem vakum.

Chamber B baru dibuka, dibersihkan dengan cairan tertentu, lalu dibiarkan lama pada udara dengan kelembapan tinggi sebelum ditutup kembali.

Keduanya mungkin mempunyai volume yang identik.

Namun pump-down curve dapat berbeda.

Chamber B berpotensi melepaskan lebih banyak molekul dari permukaannya. Pompa tidak hanya mengeluarkan gas yang awalnya memenuhi chamber, tetapi terus menghadapi gas baru yang dilepaskan oleh permukaan.

Akibatnya, operator dapat melihat:

• tekanan awal turun normal,
• kemudian laju penurunannya melambat,
• dan sistem membutuhkan waktu lebih lama mencapai base pressure.

Kondisi ini tidak otomatis berarti vacuum pump rusak.

5. Virtual Leak Bisa Membuat Pump-Down Sangat Lambat

Ada kondisi yang disebut virtual leak.

Istilah ini berbeda dari kebocoran nyata yang menghubungkan chamber dengan atmosfer melalui lubang atau sambungan yang tidak kedap.

Virtual leak terjadi ketika sejumlah gas terperangkap dalam volume kecil di dalam sistem lalu perlahan keluar ke chamber utama.

Contohnya dapat berasal dari:

• blind threaded hole,
• celah sempit pada sambungan,
• rongga di belakang seal,
• double O-ring dengan volume terperangkap,
• atau konstruksi yang menciptakan dead volume.

NIST menjelaskan bahwa waktu yang dibutuhkan untuk mengevakuasi vacuum chamber dipengaruhi antara lain oleh virtual leaks, yaitu gas yang terperangkap dalam volume kecil dan kemudian keluar secara perlahan.

Sumber: NIST – Vacuum Technology Considerations for Mass Metrology.

Bagi operator, virtual leak dapat terasa seperti sistem “tidak selesai-selesai divakum”.

Padahal sumber gasnya tidak selalu berasal dari luar.

6. Kebocoran Nyata Juga Bisa Membatasi Seberapa Rendah Tekanan Dapat Turun

Berbeda dengan virtual leak, real leak menyediakan jalur dari atmosfer atau lingkungan luar menuju volume vakum.

Sumbernya dapat berupa:

• O-ring rusak,
• flange tidak terpasang dengan baik,
• fitting longgar,
• selang retak,
• valve bocor,
• weld defect,
• feedthrough bermasalah,
• atau sambungan proses yang tidak kedap.

Selama pompa masih aktif, kondisi seperti ini tidak selalu membuat tekanan langsung naik.

Pompa bisa saja masih mampu membuang gas yang masuk sehingga tekanan tetap turun.

Namun efeknya terlihat dalam bentuk:

• pump-down lebih lambat,
• base pressure lebih tinggi dari biasanya,
• atau target tekanan tidak pernah tercapai.

Artinya, fakta bahwa tekanan masih turun tidak cukup untuk membuktikan sistem bebas leak.

7. Selang dan Valve Bisa Membatasi Kemampuan Pompa

Nama vacuum pump mungkin memiliki pumping speed tertentu pada inlet-nya.

Namun chamber belum tentu menerima pumping speed sebesar angka tersebut.

Gas harus melewati:

• pipa,
• hose,
• elbow,
• valve,
• filter,
• orifice,
• dan fitting

sebelum mencapai pompa.

Setiap jalur mempunyai conductance.

Jika jalurnya sempit, panjang, atau memiliki banyak restriksi, effective pumping speed pada chamber dapat jauh lebih rendah dibanding rated pumping speed pada inlet pompa.

NIST menyebut waktu evakuasi dipengaruhi oleh chamber volume, pumping speed, serta conductance dari tube, valve, dan komponen yang menghubungkan pump dengan chamber.

Sumber: NIST Journal of Research – Vacuum Technology Considerations.

Jadi memasang pompa yang lebih besar tidak selalu menghasilkan perbaikan sebesar yang diperkirakan jika bottleneck sebenarnya berada pada jalur antara chamber dan pump.

8. Permeation Tetap Bisa Memasukkan Gas ke Sistem

Gas tidak selalu perlu melewati “lubang” untuk masuk ke vacuum chamber.

Pada material tertentu, molekul gas dapat menembus material melalui proses permeation.

Fenomena ini terutama relevan pada beberapa jenis elastomer, polymer seal, dan hose.

NIST memasukkan permeation gas atmosfer melalui seal sebagai salah satu mekanisme gas influx yang memengaruhi performa vacuum system.

Pada rough vacuum, kontribusinya mungkin kalah dominan dari bulk gas atau kebocoran besar.

Tetapi ketika sistem bergerak menuju tekanan yang semakin rendah, sumber gas yang sebelumnya kecil menjadi semakin terlihat.

9. Temperatur Bisa Mengubah Pola Tekanan

Tekanan gas berkaitan dengan temperatur.

Selain perubahan langsung akibat temperatur gas, pemanasan juga dapat meningkatkan desorption dan outgassing dari permukaan.

Akibatnya, sistem yang sedang dievakuasi dapat menunjukkan perilaku berbeda ketika:

• chamber mulai hangat,
• produk di dalam chamber menghasilkan uap,
• seal mengalami perubahan temperatur,
• atau proses menghasilkan gas tambahan.

Karena itu, membandingkan dua pump-down curve sebaiknya dilakukan pada kondisi yang sebanding.

Catat minimal:

• temperatur,
• isi chamber,
• starting pressure,
• konfigurasi valve,
• vacuum pump yang digunakan,
• serta waktu pump-down.

Tanpa baseline tersebut, operator mudah menyimpulkan ada masalah hanya karena satu proses membutuhkan waktu lebih lama.

Kapan Tekanan yang Terus Turun Justru Merupakan Kondisi Normal?

Tekanan yang terus menurun dapat dianggap masuk akal jika:

• vacuum pump masih terhubung dan bekerja,
• arah perubahan konsisten menuju target pressure,
• pump-down curve sesuai atau mendekati baseline sistem sehat,
• tidak ada perubahan proses yang seharusnya menghasilkan gas tambahan,
• dan sistem akhirnya mencapai working pressure yang dibutuhkan.

Dalam kondisi ini, fakta bahwa “vakum sudah ada” bukan alasan tekanan harus berhenti berubah.

Vakum memiliki banyak tingkat.

Tekanan sedikit di bawah atmosfer dan tekanan sangat rendah sama-sama dapat disebut vacuum, tetapi kondisi fisik dan kebutuhan instrumentasinya sangat berbeda.

Kapan Polanya Mulai Perlu Dicurigai?

Perhatikan bila ditemukan kondisi berikut.

Tekanan berhenti turun jauh di atas baseline

Ini dapat menunjukkan gas load terlalu tinggi, leak, outgassing, kemampuan pump menurun, atau effective pumping speed rendah.

Waktu mencapai target semakin lama dari batch sebelumnya

Perubahan pump-down time dapat menjadi petunjuk awal adanya perubahan sistem.

Tekanan turun tetapi tidak pernah mencapai target

Pompa dan gas load mungkin sudah mencapai equilibrium pada tekanan yang lebih tinggi dari kebutuhan proses.

Tekanan naik cepat setelah pump diisolasi

Ini merupakan alasan kuat untuk melakukan pemeriksaan lebih lanjut terhadap leak dan sumber gas internal.

Tekanan berubah hanya ketika valve atau selang tertentu digerakkan

Fokuskan inspeksi pada fitting, valve, hose, atau sambungan tersebut.

Bagaimana Membedakan Leak dengan Outgassing?

Salah satu teknik diagnosis yang berguna adalah rate-of-rise test.

Prinsip sederhananya:

1. evakuasi chamber sampai tekanan tertentu,
2. isolasi chamber dari vacuum pump,
3. catat tekanan awal,
4. monitor perubahan tekanan terhadap waktu,
5. buat grafik pressure versus time jika diperlukan.

U.S. Particle Accelerator School menjelaskan bahwa rate-of-pressure-rise test mengukur akumulasi gas dalam vessel dari seluruh sumber, termasuk outgassing, permeation, dan inleakage.

Sumber: U.S. Particle Accelerator School – Vacuum Testing and Leak Detection.

Untuk volume tetap dan kondisi yang sesuai, pendekatan sederhana gas load dapat ditulis:

Q ≈ V × ΔP / Δt

dengan:

• Q = gas load,
• V = volume chamber,
• ΔP = perubahan tekanan,
• Δt = interval waktu.

Namun hasil tersebut adalah total gas load. Rate-of-rise test sendiri tidak otomatis menunjukkan lokasi sebuah leak.

Bentuk Kurva Juga Memberi Petunjuk

Materi pendidikan vacuum technology dari SUNY menjelaskan bahwa pump-down curve dan pressure rate-of-rise curve dapat digunakan untuk membantu mendiagnosis performa sistem dan membedakan indikasi real leak dari sumber outgassing.

Sumber: SUNY Geneseo – Pressure Rate-of-Rise Curves.

Secara umum:

• gas yang dilepaskan dari permukaan dapat menunjukkan laju yang berubah seiring waktu,
• real leak yang relatif konstan dapat menghasilkan kenaikan tekanan yang lebih persisten,
• kombinasi keduanya dapat menghasilkan pola yang lebih kompleks.

Jangan menggunakan bentuk grafik sebagai satu-satunya bukti.

Gunakan sebagai petunjuk untuk menentukan inspeksi berikutnya.

Jangan Langsung Menyalahkan Vacuum Pump

Ketika target vacuum tidak tercapai, vacuum pump sering menjadi komponen pertama yang disalahkan.

Padahal sistem vakum bekerja sebagai satu rantai.

Periksa:

1. Chamber. Apakah ada perubahan volume, material, atau produk di dalamnya?
2. Seal. Apakah O-ring bersih, tidak terjepit, retak, atau rusak?
3. Valve. Apakah posisi dan sealing-nya benar?
4. Hose dan fitting. Apakah ada retak, sambungan longgar, atau diameter terlalu kecil?
5. Gas load proses. Apakah material mengandung air, solvent, atau komponen volatil?
6. Gauge. Apakah zero, range, jenis tekanan, dan kondisi kalibrasinya sesuai?
7. Pump. Apakah performanya masih sesuai baseline?

Urutan tersebut lebih efektif daripada langsung mengganti pompa tanpa data.

Kenapa Pressure Gauge Bisa Memberi Angka yang Membingungkan?

Instrumen tekanan juga mempunyai batas.

Alat untuk mengukur negative gauge pressure pada rough vacuum berbeda dari gauge yang dirancang untuk high vacuum atau ultra-high vacuum.

Misalnya, pressure sensor berbasis differential atau gauge pressure dapat bekerja baik untuk mengevaluasi:

• underpressure terhadap atmosfer,
• pressure decay,
• rough vacuum,
• perbedaan tekanan,
• dan proses pneumatik.

Tetapi instrumen tersebut tidak otomatis dapat memberikan resolusi yang dibutuhkan pada tekanan absolut sangat rendah.

Karena itu, jangan memilih vacuum gauge hanya karena pada spesifikasinya tertulis “vacuum”.

Periksa:

• jenis pressure reference,
• measuring range,
• resolution,
• accuracy,
• media compatibility,
• dan target pressure proses.

Alat yang Relevan untuk Memantau Underpressure dan Differential Pressure

Untuk aplikasi rough vacuum, underpressure, dan differential pressure pada udara atau gas non-korosif, salah satu instrumen yang tersedia di Alat-Test adalah Differential Pressure Manometer PCE-P50.

PCE-P50 dapat digunakan untuk pengukuran:

• overpressure,
• underpressure atau vacuum relatif,
• dan differential pressure.

Spesifikasi utama yang relevan meliputi:

• rentang hingga ±100 psi atau sekitar ±6900 mbar,
• resolusi 0,1 psi pada skala psi dan 4 mbar pada skala mbar,
• akurasi ±0,3% dari full range pada 25°C,
• repeatability ±0,2% dengan maksimum ±0,5% full scale,
• 9 pilihan satuan pengukuran,
• MIN/MAX memory,
• Data Hold,
• backlit LCD,
• dan interface RS-232 untuk transfer data dengan aksesori/software yang sesuai.

Perangkat ini cocok ketika teknisi perlu membandingkan tekanan relatif, underpressure, atau differential pressure pada sistem udara dan gas yang kompatibel.

Namun batasannya perlu jelas.

PCE-P50 bukan high-vacuum atau ultra-high-vacuum gauge untuk mengukur tekanan absolut sangat rendah.

Jika proses membutuhkan pembacaan pada rentang high vacuum, pilih sensor berdasarkan pressure regime yang memang harus diukur.

Selain itu, nilai vacuum relatif secara fisik dibatasi oleh tekanan atmosfer setempat. Rentang sensor negatif yang luas tidak berarti sebuah sistem dapat mencapai tekanan gauge jauh di bawah vakum sempurna.

Lihat spesifikasi Differential Pressure Manometer PCE-P50 di Alat-Test.com

Cara Membuat Baseline Pump-Down yang Lebih Berguna

Satu pembacaan tekanan hanya memberikan snapshot.

Untuk troubleshooting, tren biasanya jauh lebih berguna.

Buat baseline ketika sistem diketahui bekerja normal.

Tambahkan informasi:

• tanggal,
• temperatur ruangan,
• isi chamber,
• operator,
• kondisi pump,
• dan konfigurasi valve.

Ketika masalah muncul beberapa bulan kemudian, Anda tidak lagi membandingkan angka dengan ingatan.

Anda membandingkannya dengan kondisi sistem ketika masih sehat.

Contoh Sederhana Membaca Perubahan Pump-Down

Misalkan pada kondisi normal sebuah chamber mencapai target dalam 8 menit.

Pada pengujian berikutnya:

• menit pertama masih mirip baseline,
• setelah itu pressure turun jauh lebih lambat,
• dan pada menit ke-15 target belum tercapai.

Data tersebut belum membuktikan penyebabnya.

Tetapi sudah mempersempit masalah.

Karena fase awal masih normal, vacuum pump mungkin masih mampu mengeluarkan bulk gas dengan baik.

Perbedaan yang muncul pada tekanan lebih rendah dapat mengarahkan inspeksi ke:

• outgassing,
• small leak,
• permeation,
• virtual leak,
• atau conductance.

Selanjutnya lakukan pemeriksaan dengan metode yang sesuai, termasuk rate-of-rise test jika aman dan relevan untuk sistem tersebut.

Urutan Troubleshooting Saat Tekanan Vakum Terlihat Tidak Normal

1. Pastikan dulu arti angka pada gauge

Apakah absolute, gauge, differential, mbar, bar, psi, Torr, atau inHg?

2. Bandingkan dengan baseline

Jangan menilai hanya dari satu angka.

3. Periksa konfigurasi valve

Valve yang tidak sepenuhnya terbuka dapat membatasi conductance. Valve yang tidak menutup sempurna dapat menjadi jalur gas masuk.

4. Periksa sambungan dan seal

Mulai dari titik yang baru dibongkar atau diubah.

5. Evaluasi isi chamber

Material basah, porous, solvent, polymer, dan produk tertentu dapat meningkatkan gas load.

6. Lakukan rate-of-rise test bila sesuai

Isolasi pump dan lihat bagaimana pressure berubah terhadap waktu menggunakan prosedur yang aman.

7. Evaluasi pump setelah sistem diperiksa

Periksa oil, seal, operating condition, pumping speed, ultimate pressure, atau maintenance requirement sesuai jenis vacuum pump.

Yang Lebih Penting Bukan “Sudah Vakum”, tetapi “Sudah Sampai Vakum Berapa?”

Kalimat “sistem sudah vakum” sebenarnya belum cukup untuk menjelaskan kondisi proses.

Vacuum bukan satu titik tunggal.

Dua sistem dapat sama-sama disebut vakum tetapi memiliki tekanan yang berbeda beberapa orde magnitudo.

Karena itu, spesifikasi proses sebaiknya menggunakan angka yang jelas:

• target pressure,
• maksimum pump-down time,
• acceptable rate of rise,
• atau batas perubahan tekanan dalam interval tertentu.

Dengan cara tersebut, operator tidak lagi memutuskan berdasarkan perasaan bahwa “hisapannya sudah terasa kuat”.

Keputusan dibuat berdasarkan data.

Jadi, Kenapa Tekanan Sistem Masih Bisa Turun Setelah Vakum Terbentuk?

Karena terbentuknya vakum bukan akhir dari proses evakuasi.

Selama vacuum pump masih mengeluarkan molekul gas dan pumping rate efektif lebih besar daripada gas load yang masuk ke chamber, tekanan absolut masih dapat terus turun.

Pada awal pump-down, gas bebas biasanya mendominasi. Setelah tekanannya semakin rendah, faktor seperti outgassing, permeation, virtual leak, real leak, conductance, dan performa pompa menjadi semakin penting.

Karena itu, tekanan yang masih turun tidak otomatis menunjukkan kerusakan.

Yang perlu dicurigai adalah ketika kurvanya berbeda dari kondisi normal, target tidak tercapai, waktu pump-down bertambah signifikan, atau tekanan naik terlalu cepat setelah chamber diisolasi dari pompa.

Dalam sistem vakum, satu angka memberi informasi terbatas.

Tren tekanan terhadap waktu jauh lebih berguna untuk memahami apa yang sebenarnya sedang terjadi.

Pertanyaan yang Sering Diajukan

Apakah tekanan yang terus turun setelah vakum terbentuk menandakan kebocoran?

Tidak. Jika pump masih bekerja, penurunan tekanan absolut dapat menjadi bagian normal pump-down. Kebocoran biasanya dicurigai jika target sulit dicapai, pump-down melambat abnormal, atau pressure naik setelah sistem diisolasi.

Kalau ada kebocoran, kenapa tekanan masih bisa turun?

Karena vacuum pump mungkin masih mengeluarkan gas lebih cepat daripada gas yang masuk melalui leak. Tekanan tetap turun, tetapi biasanya lebih lambat atau berhenti pada base pressure yang lebih tinggi daripada kondisi sistem sehat.

Apa itu outgassing?

Outgassing adalah pelepasan molekul gas dari permukaan atau bagian dalam material ke ruang vakum. Air yang teradsorpsi pada permukaan dan hidrogen dari beberapa material logam merupakan contoh sumber gas yang relevan pada sistem vakum.

Apa beda real leak dan virtual leak?

Real leak menyediakan jalur dari lingkungan luar menuju chamber. Virtual leak berasal dari gas yang terperangkap di volume internal kecil lalu dilepaskan perlahan ke ruang vakum.

Apa itu rate-of-rise test?

Rate-of-rise test dilakukan dengan mengevakuasi chamber, mengisolasinya dari pump, lalu mengukur perubahan tekanan terhadap waktu. Hasilnya mencerminkan total gas load dari leak, outgassing, permeation, dan sumber lain.

Apakah rate-of-rise test bisa langsung menunjukkan lokasi kebocoran?

Tidak. Metode ini membantu mengetahui perilaku gas load sistem, tetapi tidak otomatis menunjukkan lokasi fisik leak. Metode leak detection lanjutan mungkin diperlukan.

Apakah selang kecil dapat membuat vacuum pump bekerja lebih lambat?

Ya. Diameter, panjang, valve, elbow, dan restriksi memengaruhi conductance sehingga effective pumping speed pada chamber dapat lebih rendah daripada rated pumping speed di inlet pump.

Apakah PCE-P50 bisa digunakan untuk vacuum?

PCE-P50 mendukung pengukuran underpressure atau vacuum relatif, overpressure, dan differential pressure pada udara atau gas yang sesuai. Namun alat ini bukan high-vacuum atau ultra-high-vacuum gauge untuk tekanan absolut sangat rendah.

Referensi

1. Abbott, P. J. & Kubarych, Z. J. Vacuum Technology Considerations for Mass Metrology. Journal of Research of the National Institute of Standards and Technology.
   National Institute of Standards and Technology

2. Fedchak, J. A., Scherschligt, J., Avdiaj, S., Barker, D., Eckel, S., Bowers, B., O’Connell, S. & Henderson, P. Outgassing Rate Comparison of Seven Geometrically Similar Vacuum Chambers of Different Materials and Heat Treatments.
   National Institute of Standards and Technology

3. U.S. Particle Accelerator School. Vacuum Testing and Leak Detection.
   USPAS / Fermilab

4. U.S. Particle Accelerator School. Vacuum Science and Technology: Gas Sources.
   USPAS / Fermilab

5. Hata, D. M. Introduction to Vacuum Technology: Pressure Rate-of-Rise Curves.
   SUNY Open Textbooks

6. Hata, D. M. Introduction to Vacuum Technology: Rough Vacuum System Pump-Down Time.
   SUNY Open Textbooks
