Alat Pengukur Kekerasan Kombinasi NOVOTEST TUD3 (Lab): Metode Ukur Alpha-case Depth Ti-6Al-4V

Dalam industri manufaktur kedirgantaraan, keandalan setiap komponen menjadi taruhan mutlak yang tidak bisa dikompromikan. Salah satu ancaman tersembunyi yang kerap menggagalkan integritas struktural paduan titanium Ti-6Al-4V adalah fenomena alpha-case—lapisan permukaan getas yang terbentuk selama proses termal. Mengukur kedalaman alpha-case secara akurat hingga batas kritis 0,005 inci bukan sekadar persyaratan regulasi AMS 2631, melainkan benteng pencegahan kegagalan fatal pada blade turbin atau landing gear. Namun, pendekatan destruktif konvensional yang mengandalkan pemotongan dan etsa metalografi menjadi bottleneck serius, mengorbankan komponen mahal hanya untuk sampel representatif. Di sinilah Alat Pengukur Kekerasan Kombinasi NOVOTEST T-UD3 menawarkan terobosan portabel yang inovatif. Mengadopsi teknologi Ultrasonic Contact Impedance (UCI) non-destruktif yang memungkinkan verifikasi in-situ, instrumen ini mentransformasi paradigma quality control dari deteksi reaktif menjadi pencegahan proaktif tanpa merusak satu bilah pun.

1. Apa Itu Alpha-case pada Titanium Ti-6Al-4V?
   1. Definisi dan Mekanisme Pembentukan Fase Getas
   2. Standar Industri dan Batas Kedalaman Kritis
2. Penyebab Terbentuknya Alpha-case pada Komponen Titanium
3. Dampak Alpha-case Terhadap Komponen Kritis Aerospace
4. Cara Mendeteksi dan Mengukur Kedalaman Alpha-case
   1. Metode Metalografi Destruktif Konvensional
   2. Revolusi Non-Destruktif dengan Ultrasonic Contact Impedance (UCI)
5. Peran Alat Pengukur Kekerasan Kombinasi dalam Solusi Pengukuran Alpha-case
6. Studi Kasus: Verifikasi Kedalaman Alpha-case pada Blade Turbin Titanium
7. Kesimpulan
8. FAQ
   1. Apa perbedaan antara metode Leeb dan UCI pada NOVOTEST T-UD3?
   2. Seberapa akurat pengukuran kedalaman alpha-case menggunakan NOVOTEST T-UD3 dibandingkan dengan metode laboratorium?
   3. Apakah alat ini bisa digunakan untuk material selain titanium, seperti baja atau paduan nikel?
   4. Apakah persiapan permukaan khusus diperlukan sebelum pengukuran alpha-case dengan T-UD3?
   5. Bagaimana cara mengkalibrasi NOVOTEST T-UD3 untuk memastikan hasil sesuai standar?
9. References

Apa Itu Alpha-case pada Titanium Ti-6Al-4V?

Definisi dan Mekanisme Pembentukan Fase Getas

Alpha-case adalah zona permukaan yang kaya akan oksigen dan mengalami transformasi mikrostruktur signifikan pada titanium dan paduannya. Fenomena ini terpicu saat komponen Ti-6Al-4V terpapar suhu tinggi di atas 480–500°C, di mana atom oksigen dari atmosfer berdifusi secara interstisial ke dalam kisi kristal titanium. Oksigen, sebagai elemen penstabil fase alpha yang potensial, mendorong pembentukan lapisan alpha phase yang keras, stabil, dan sangat getas. Berbeda dari lapisan oksida semata, alpha-case merupakan zona terdifusi yang kedalamannya bervariasi dari beberapa mikron hingga ratusan mikron berdasarkan waktu dan suhu paparan. Karakteristik paling khas dari lapisan ini adalah lonjakan kekerasan yang dramatis dibandingkan material induk, disertai penurunan drastis pada keuletan dan elongasi.

Standar Industri dan Batas Kedalaman Kritis

Paduan Ti-6Al-4V menjadi tulang punggung komponen struktural aerospace karena rasio kekuatan-terhadap-bobotnya yang superior, tetapi kerentanannya terhadap difusi oksigen menuntut kontrol kualitas yang ketat. Standar seperti AMS 2631 (Aerospace Material Specification) dan ASTM E384 secara eksplisit mengatur bahwa kedalaman lapisan alpha-case tidak boleh melampaui 0,005 inci (127 mikron) untuk aplikasi struktural kritis. Melampaui ambang batas ini, risiko kegagalan mekanis melonjak secara eksponensial. Fraktur getas akibat alpha-case tidak memberikan deformasi plastis sebagai peringatan dini seperti pada material ulet, melainkan langsung mengalami perambatan retak katastropik di bawah beban siklik. Inilah yang menjadikan pengukuran kedalaman alpha-case sebagai parameter non-negotiable dalam Quality Assurance Plan (QAP).

Penyebab Terbentuknya Alpha-case pada Komponen Titanium

Pembentukan alpha-case merupakan hasil interaksi kompleks antara parameter proses termal dan kondisi permukaan komponen. Proses perlakuan panas seperti annealing dan solution treating pada suhu di atas 700°C menjadi penyumbang utama ketika ketahanan atmosfer pelindung tidak optimal. Durasi penahanan atau soaking time yang berkepanjangan secara langsung memperdalam zona terdampak oksigen, seiring peningkatan koefisien difusi pada suhu tinggi.

Kualitas atmosfer pelindung memegang peranan krusial: kebocoran vakum sekecil apa pun pada furnace atau kontaminasi gas argon dengan kelembapan residual menyediakan sumber oksigen yang cukup untuk membentuk alpha-case yang terukur. Selain perlakuan panas termal bulk, proses lanjutan seperti pengelasan dan pemotongan Electrical Discharge Machining (EDM) menghasilkan pemanasan lokal intens yang memicu difusi oksigen mikro di area Heat Affected Zone (HAZ). Bahkan, kontaminasi permukaan sebelum proses thermal—seperti residu fluida pemotongan, minyak, atau partikel debu yang terdekomposisi melepaskan oksigen—dapat menjadi kontributor signifikan. Faktor geometri komponen turut memodulasi laju pendinginan dan durasi efektif pada suhu tinggi, menyebabkan variasi kedalaman alpha-case antara permukaan tipis dan tebal pada satu komponen yang sama.

Dampak Alpha-case Terhadap Komponen Kritis Aerospace

Konsekuensi paling destruktif dari keberadaan alpha-case adalah penurunan kekuatan fatigue yang signifikan. Permukaan getas ini bertindak sebagai notasi metalurgi tempat inisiasi retak mudah terjadi. Beban siklik yang secara normal mampu ditahan material induk kini memicu perambatan retak sub-permukaan dari zona alpha-case. Pada blade turbin yang beroperasi pada kecepatan putaran puluhan ribu RPM dengan suhu tinggi, kegagalan mendadak akibat delaminasi lapisan getas ini dapat menyebabkan uncontained engine failure—skenario bencana yang merusak nacelle pesawat dan membahayakan penerbangan.

Pada aplikasi landing gear, siklus benturan pendaratan yang berulang mengeksploitasi kerapuhan permukaan alpha-case, mempercepat erosi korosi galvanik dan memicu pitting yang berujung pada stress corrosion cracking. Komponen sistem hidrolik dan pneumatik berbahan titanium juga tidak luput dari kebocoran akibat retak mikro pada zona getas mengganggu integritas sistem kritis, meningkatkan biaya perawatan, dan yang terburuk dapat menyebabkan ketidakmampuan aktuasi kontrol penerbangan. Dampak ekonomisnya meliputi scrap rate yang melonjak, biaya recall untuk investigasi batch produksi yang dicurigai, dan potensi tuntutan litigasi apabila kegagalan lolos dari deteksi quality control. Inilah mengapa investasi dalam metode deteksi dini yang andal dan non-destruktif menawarkan Return on Investment yang sangat menarik.

Cara Mendeteksi dan Mengukur Kedalaman Alpha-case

Metode Metalografi Destruktif Konvensional

Pendekatan tradisional untuk mengukur kedalaman alpha-case melibatkan prosedur destruktif multi-langkah. Komponen uji harus dipotong secara melintang, di-mounting, melalui serangkaian pengamplasan dan pemolesan, lalu dietsa dengan reagen kimia khusus untuk mengungkapkan batas mikrostruktur. Insinyur material kemudian melakukan traverse microhardness Vickers—serangkaian indentasi dari tepi permukaan menuju inti material. Profil kekerasan diplot: zona di mana nilai HV melampaui ambang batas base material (sekitar 350–400 HV untuk Ti-6Al-4V ter-annealing) merupakan lapisan alpha-case. Kedalamannya ditentukan dari titik transisi di mana kekerasan turun ke nilai inti. Metode ini akurat, tetapi fundamentalnya cacat untuk inspeksi produksi: destruktif, memakan waktu hingga berjam-jam per sampel, dan hanya merepresentasikan kondisi spesifik bagian yang dipotong—bukan keseluruhan komponen.

Revolusi Non-Destruktif dengan Ultrasonic Contact Impedance (UCI)

Teknologi Ultrasonic Contact Impedance (UCI), yang distandarisasi melalui ASTM A1038, merevolusi pendekatan pengukuran kedalaman alpha-case. Alih-alih mengandalkan pengukuran optis diagonal indentasi, probe UCI menggetarkan batang tipis dengan indentor Vickers di ujungnya pada frekuensi resonansi ultrasonik. Ketika indentor menekan material uji, perubahan frekuensi resonansi terjadi yang berkorelasi langsung dengan area kontak dan, implikasinya, kekerasan material. Indentasi yang dihasilkan sangat dangkal (beberapa mikron), menjadikannya non-destruktif secara visual dan fungsional.

NOVOTEST T-UD3 memanfaatkan prinsip ini untuk mengukur kekerasan lokal di banyak titik sepanjang garis traverse dari permukaan ke interior pada komponen jadi. Dengan melakukan pemolesan lokal minimal pada area inspeksi (jika kekasaran permukaan tinggi), operator dapat membuat grid indentasi array tanpa memerlukan pemotongan destruktif. Hal ini memungkinkan verifikasi 100% populasi komponen secara in-situ, sesuatu yang di luar jangkauan metode metalografi. Konversi ke skala Vickers (HV) dilakukan secara otomatis oleh algoritma internal instrumen.

TABLE: Perbandingan Metode Pengukuran Kedalaman Alpha-case

Parameter	Metalografi Destruktif + Microhardness Vickers	Ultrasonic Contact Impedance (UCI) NOVOTEST T-UD3
Prinsip Pengukuran	Pengukuran optis diagonal indentasi	Perubahan frekuensi resonansi vs. area kontak
Destruktivitas	Destruktif (harus dipotong)	Non-destruktif (indentasi dangkal)
Waktu Persiapan	Berjam-jam (mounting, poles, etsa)	Menit (pembersihan, poles lokal opsional)
Cakupan Inspeksi	Sampel representatif saja	Potensial inspeksi 100% komponen
Lokasi Pengukuran	Terbatas pada lokasi potongan	Fleksibel, pada komponen utuh dan area kompleks
Akurasi Korelasi ke HV	Tinggi, metode primer	Tinggi, dengan kalibrasi material spesifik
Dokumentasi	Mikrograf dan data manual	Digital dengan pemetaan grid dan citra

Peran Alat Pengukur Kekerasan Kombinasi dalam Solusi Pengukuran Alpha-case

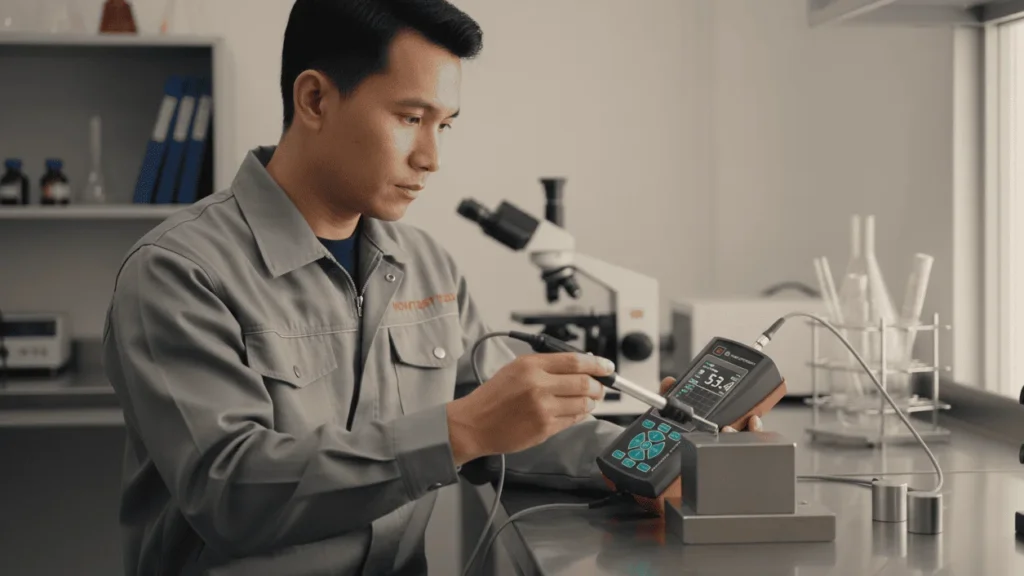

Alat Pengukur Kekerasan Kombinasi NOVOTEST T-UD3 (Lab) bukan sekadar hardness tester biasa, melainkan platform diagnostik material portabel yang secara fundamental mengubah cara insinyur quality control mengukur kedalaman alpha-case. Integrasi dua metode terstandarisasi—Leeb (ASTM A956) untuk pengukuran dinamik pada komponen besar dan UCI (ASTM A1038) untuk inspeksi mikro non-destruktif—menjadikan instrumen ini serbaguna menghadapi berbagai geometri penampang komponen Ti-6Al-4V.

Prosedur pengukuran kedalaman alpha-case menggunakan T-UD3 terbilang sistematis. Pertama, lakukan pembersihan permukaan dan pemolesan lokal seperlunya untuk memastikan kekasaran sesuai persyaratan probe UCI. Operator kemudian melakukan traverse array indentasi menggunakan probe UCI, dimulai tepat dari tepi permukaan komponen yang dicurigai terdampak alpha-case dan bergerak menuju interior pada interval jarak yang presisi (misal, setiap 25 mikron atau 50 mikron). Pada setiap titik, instrumen merekam kekerasan dan mengonversinya secara otomatis ke skala Vickers (HV) melalui algoritma yang telah mengompensasi modulus elastisitas Ti-6Al-4V. Penentuan kedalaman alpha-case menjadi sederhana: kedalamannya adalah posisi di mana nilai HV turun dan stabil pada level kekerasan material induk (biasanya di bawah ambang batas 400 HV). Pengukuran berhenti ketika kurva kekerasan mencapai plateau base metal.

Fitur-fitur cerdas pada T-UD3 semakin memperkuat aplikasi ini. Kamera bawaan memungkinkan operator menusuk titik indentasi pada foto komponen nyata, mengarsipkan lokasi spesifik setiap pengukuran. Ini menghilangkan ambiguitas pelaporan. Modul Bluetooth opsional menghubungkan alat ke aplikasi NOVOTEST pada smartphone, mentransformasi smart device menjadi unit kontrol, perekam, dan pemroses data. Di aplikasi, pengguna dapat membuat grid hardness map, menyimpan profil traverse, dan menghasilkan laporan digital yang dapat langsung diperiksa oleh auditor kualitas—semuanya di lantai produksi, tanpa berpindah ke laboratorium. Kemampuan kalibrasi multi-material memastikan akurasi tinggi spesifik untuk Ti-6Al-4V serta paduan titanium lainnya seperti Ti-6Al-2Sn-4Zr-2Mo.

Studi Kasus: Verifikasi Kedalaman Alpha-case pada Blade Turbin Titanium

Sebuah pabrikan komponen mesin turbin gas menghadapi variabilitas kedalaman alpha-case yang mengkhawatirkan pada blade titanium mereka setelah melakukan perbaikan parameter solution heat treatment. Insinyur proses mereka mengamati bahwa pada batch awal, beberapa blade menunjukkan kedalaman alpha-case mendekati batas 0,005 inci, sementara yang lain masih dalam toleransi. Tantangan besarnya adalah: bagaimana memverifikasi 100% batch produksi blade yang bernilai tinggi tanpa memotong dan merusak komponen tersebut?

Solusi diterapkan menggunakan NOVOTEST T-UD3 dengan probe UCI. Tim QC membuat grid pengukuran linear di sepanjang airfoil cross-section kritis blade. Dimana area ini adalah yang paling rentan terhadap difusi oksigen karena rasio permukaan-terhadap-volume yang tinggi dan kondisi aerodinamisnya. Sebanyak 10 titik indentasi UCI per blade, dari leading edge menuju mid-chord, dieksekusi dalam waktu kurang dari dua menit per blade. Sebagai validasi, beberapa blade kemudian diuji secara destruktif menggunakan metode metalografi traverse Vickers sebagai referensi. Hasilnya menunjukkan deviasi rata-rata pengukuran kedalaman alpha-case yang sangat kecil, kurang dari 0,0005 inci antara pembacaan T-UD3 dan metode laboratorium.

Dampaknya langsung dan terukur. Kecepatan inspeksi meningkat sepuluh kali lipat dibandingkan alur kerja destruktif sebelumnya, menghilangkan bottleneck di QC Gate. Yang lebih penting, tidak ada satu blade pun yang dikorbankan untuk sekadar pengambilan sampel; zero scrap inspeksi. Data hardness map yang dipantau real-time melalui aplikasi smartphone memungkinkan process engineer mengambil keputusan koreksi parameter furnace dengan segera. Pabrikan ini melaporkan penghematan biaya material dan proses lebih dari $50,000 per tahun, dan yang lebih kritis, peningkatan throughput inspeksi quality control hingga 40%, sekaligus memperkuat keyakinan akan kepatuhan terhadap standar AMS 2631.

Kesimpulan

Mengontrol kedalaman alpha-case pada Ti-6Al-4V adalah garda terdepan dalam menjamin integritas dan keamanan komponen aerospace. Era pengorbanan komponen mahal untuk pengujian destruktif telah dilampaui oleh kemampuan non-destruktif yang presisi. Alat Pengukur Kekerasan Kombinasi NOVOTEST T-UD3 (Lab) membuktikan diri sebagai platform esensial untuk verifikasi in-situ, menggabungkan akurasi, portabilitas, dan kecerdasan digital dalam satu instrumen. Kemampuannya untuk melakukan traverse microhardness tanpa merusak blade turbin atau komponen titanium kritis lainnya secara langsung meningkatkan throughput quality control dan menekan biaya scrap.

Untuk mendukung implementasi solusi pengukuran dan pengujian mutakhir seperti NOVOTEST T-UD3, kehadiran mitra teknis yang andal sangat krusial. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian terpercaya, menyediakan akses kepada industri terhadap instrumen-instrumen diagnostik ini beserta dukungan aplikasi dan teknis untuk memastikan setiap proses pengukuran berjalan sesuai standar yang berlaku. Dengan alat yang tepat dan dukungan yang solid, manufaktur komponen titanium dapat bergerak dari sekadar mendeteksi cacat menuju keunggulan kualitas yang terjamin sepenuhnya.

FAQ

Apa perbedaan antara metode Leeb dan UCI pada NOVOTEST T-UD3?

Metode Leeb mengukur kecepatan pantul dari sebuah indentor yang ditembakkan ke permukaan material, sehingga ideal untuk komponen massif dengan persiapan permukaan minimal. Metode Ultrasonic Contact Impedance (UCI) menggunakan vibrasi piezoelektrik untuk mengukur perubahan frekuensi saat indentor Vickers menekan permukaan. Melalui metode ini menghasilkan indentasi sangat dangkal dan akurat untuk material dengan struktur butiran halus serta pengukuran mikro-area seperti pelapisan atau alpha-case.

Seberapa akurat pengukuran kedalaman alpha-case menggunakan NOVOTEST T-UD3 dibandingkan dengan metode laboratorium?

Dengan kalibrasi spesifik untuk paduan titanium, deviasi pengukuran NOVOTEST T-UD3 terhadap metode metalografi Vickers destruktif sangat kecil, umumnya di bawah ±0,0005 inci. Akurasi ini sangat bergantung pada persiapan permukaan yang benar dan pemilihan parameter beban probe yang sesuai.

Apakah alat ini bisa digunakan untuk material selain titanium, seperti baja atau paduan nikel?

Ya, Alat Pengukur Kekerasan Kombinasi NOVOTEST T-UD3 memiliki pustaka kalibrasi bawaan yang mencakup berbagai baja, paduan nikel, aluminium, dan material logam lainnya. Pengguna dapat mengkalibrasi ulang atau membuat kurva kalibrasi baru untuk memenuhi sifat elastisitas material spesifik.

Apakah persiapan permukaan khusus diperlukan sebelum pengukuran alpha-case dengan T-UD3?

Karena probe UCI sangat sensitif terhadap kekasaran permukaan, persiapan standar adalah membersihkan permukaan dari kontaminan. Lalu, diikuti dengan pemolesan ringan menggunakan abrasive halus untuk mencapai kekasaran permukaan Ra ≤ 10 micro-inches (untuk pengukuran mikro). Untuk traverse kedalaman, pemolesan pada penampang lintang yang diekspos (bisa lokal) tetap diperlukan untuk menciptakan visualisasi jalur indentasi dari tepi ke interior.

Bagaimana cara mengkalibrasi NOVOTEST T-UD3 untuk memastikan hasil sesuai standar?

Kalibrasi dilakukan dengan menggunakan blok referensi standar yang tertelusur bersertifikat, yang memiliki nilai kekerasan diketahui mendekati rentang yang diharapkan pada Ti-6Al-4V (baik pada zona alpha-case keras maupun base metal lunak). Instrumen menyediakan menu kalibrasi di mana pengguna memasukkan nilai referensi blok, melakukan serangkaian pengukuran, dan alat secara otomatis menyesuaikan kurva kalibrasi internalnya untuk meminimalkan error.

Rekomendasi Hardness Tester

References

1. ASTM International. (2020). ASTM A1038-19: Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. West Conshohocken, PA: ASTM.
2. SAE International. (2013). AMS 2631C: Ultrasonic Inspection of Titanium and Titanium Alloy Bar, Billet, and Plate. Warrendale, PA: SAE.
3. Lütjering, G., & Williams, J. C. (2007). Titanium (2nd ed.). Engineering Materials, Processes. Springer-Verlag Berlin Heidelberg.
4. Donachie, M. J. (2000). Titanium: A Technical Guide (2nd ed.). ASM International.
5. NOVOTEST. (2024). Technical Manual: Combined Hardness Tester NOVOTEST T-UD3. Novotest Ukraine.
