PCE-TDS 200+ SML: BTU Meter Clamp-On Untuk Verifikasi Energi Termal Tanpa Shutdown Pipa

Di banyak gedung komersial, data center, rumah sakit, hingga kawasan industri, “angka konsumsi energi” sering sudah tersedia—tetapi angka energi termal (panas/dingin) yang benar-benar berpindah melalui pipa justru sering jadi blind spot. Akibatnya, evaluasi kinerja chiller, heat exchanger, atau jaringan chilled water/hot water kerap hanya mengandalkan asumsi desain, reading BMS yang tidak selalu tervalidasi, atau perhitungan manual dengan data yang tidak sinkron. Pada praktik commissioning, retro-commissioning, maupun audit energi, ketidakpastian ini bisa membuat keputusan teknis meleset: salah menilai COP/kW/TR, salah menentukan prioritas perbaikan, atau keliru memverifikasi klaim penghematan dari program optimasi.

Risikonya bukan sekadar “data kurang rapi”. Ketika energi termal tidak terukur dengan benar, dampaknya bisa menjalar ke biaya utilitas yang sulit dikendalikan, perselisihan kinerja dengan vendor/ESCO, sampai salah kaprah saat balancing hidronik dan kontrol ΔT (delta-T) yang berujung pada low ΔT syndrome. Dalam konteks ini, kebutuhan paling mendasar adalah satu: alat ukur yang bisa mengukur laju alir dan menghitung energi panas/dingin langsung dari pipa, cepat dipasang, tidak invasif, dan bisa dipakai untuk verifikasi lapangan tanpa menghentikan proses.

Deskripsi Singkat PCE-TDS 200+ SML

PCE-TDS 200+ SML with heat meter adalah BTU meter clamp-on berbasis ultrasonic flow measurement yang dirancang untuk mengukur kecepatan aliran dan debit volumetrik pada pipa, lalu menghitung heat output (daya panas/dingin) serta heat quantity (akumulasi energi) dengan bantuan dua sensor temperatur kontak. Pada seri “200+”, perangkat menampilkan parameter tambahan seperti temperatur, heat output, dan heat quantity—bukan sekadar flow meter.

Keunggulan utamanya terletak pada kombinasi: cakupan diameter pipa yang sangat lebar (paket sensor S, M, dan L), instalasi clamp-on (tanpa cutting/stop line), data logging besar, tampilan warna 2,8 inci, dan kemampuan mengekspor data melalui USB untuk analisis/rekap laporan. Paket SML menggabungkan sensor untuk pipa kecil sampai sangat besar, sehingga satu set alat dapat dipakai lintas area gedung—dari cabang AHU hingga header utama plant.

Fungsi & Kegunaan Produk

Pertanyaan praktisnya: “Bisa dipakai buat apa?”

Jenis pengukuran yang dilakukan

• Flow velocity (kecepatan aliran) hingga ±32 m/s.

• Volume flow (debit aliran) dan volume (akumulasi volume).

• Temperatur (2 kanal), selisih temperatur (ΔT), heat output, dan heat quantity (untuk model PCE-TDS 200+).

• Opsi tampilan biaya per satuan energi (cost display) saat mengukur heat quantity.

Kondisi penggunaan yang cocok

• Sistem perpipaan berisi cairan dengan impurity < 5% (umumnya masih aman untuk banyak aplikasi HVAC dan utility cair).

• Beragam material pipa dan lining (misalnya steel, stainless, copper, aluminium, hingga beberapa plastik; serta opsi input user-defined untuk parameter akustik).

• Beragam fluida: water, sea water, oil, crude oil, methanol, ethanol, diesel, petrol, petroleum, hingga user-defined (input sound velocity manual).

Masalah lapangan yang diselesaikan

• Verifikasi kapasitas pendinginan/pemanasan aktual (kW atau Btu/h) pada chiller loop atau heat exchanger tanpa memutus pipa.

• Membuktikan “energi yang benar-benar berpindah” saat audit energi atau M&V (measurement & verification) proyek efisiensi.

• Diagnostik masalah ΔT rendah: apakah karena flow terlalu tinggi, kontrol valve tidak stabil, atau distribusi beban yang tidak merata.

• Commissioning dan troubleshooting: memastikan setpoint dan strategi kontrol menghasilkan dampak termal yang sesuai, bukan sekadar “pompa berputar”.

Bidang / Industri Pengguna

• HVAC & Building Services

• Manajemen Energi Gedung (Energy Management System / EMS)

• Building Management System (BMS) & Facility Management

• Data Center & Critical Facilities

• Industri Manufaktur & Proses (utility panas & pendingin)

• District Cooling & District Heating

• EPC MEP (Engineering, Procurement, Construction)

• Commissioning, Testing & Balancing (TAB)

• Energy Audit & Energy Service Company (ESCO)

• Rumah Sakit & Fasilitas Kesehatan

• Hotel, Mall, dan Gedung Komersial

• Kawasan Industri & Industrial Estate

Keunggulan / Highlights

• Clamp-on ultrasonic: pemasangan tanpa memotong pipa, cocok untuk site aktif dan area dengan downtime ketat.

• Paket sensor SML: satu perangkat untuk rentang pipa kecil sampai sangat besar (S, M, dan L).

• Heat meter terintegrasi (seri 200+): mendukung perhitungan heat output dan heat quantity berbasis ΔT dan flow rate.

• Memori besar dan logging fleksibel: 32 GB, 10 juta nilai; data logger mendukung hingga 100 rekaman dengan maksimum 100.000 titik per rekaman.

• Tampilan warna 2,8 inci: membantu pembacaan di ruang plant yang pencahayaannya tidak ideal.

• Metode pemasangan sensor beragam (Z, V, N, W): memudahkan adaptasi ke diameter dan kondisi pipa.

• Portabilitas nyata: baterai LiPo 3,7 V 2500 mAh, waktu operasi sekitar 10 jam, proteksi IP52.

Perbandingan & Posisi Produk

Dibanding metode manual/konvensional

Di lapangan, pengukuran energi termal sering dilakukan dengan:

• Mengandalkan flow dari differential pressure/valve curve tanpa kalibrasi aktual

• Membaca temperatur dari sensor BMS yang offset-nya tidak diketahui

• Menghitung kapasitas dengan data snapshot yang tidak simultan (flow dan temperatur diambil pada waktu berbeda)

Konsekuensinya: hasil perhitungan heat (kW/BTU) menjadi sensitif terhadap error kecil—terutama pada sistem chilled water yang ΔT-nya tipis. PCE-TDS 200+ SML memposisikan diri sebagai alat verifikasi portabel yang membuat flow dan dua kanal temperatur bisa dibaca dalam satu ekosistem alat, sehingga perhitungan energi lebih konsisten untuk kebutuhan troubleshooting, audit, dan commissioning.

Posisi dalam kategori alat sejenis

Dalam kategori “portable clamp-on ultrasonic heat meter”, perangkat ini termasuk kelas yang menonjol pada:

• Cakupan pipa luas lewat paket sensor multi-ukuran (S, M, L)

• Logging besar (32 GB/10 juta nilai)

• Parameter heat (heat output & heat quantity) yang langsung tersedia pada seri 200+

Tabel perbandingan sederhana (kategori)

Spesifikasi Teknis

Berikut spesifikasi kunci yang paling sering ditanyakan engineer saat memilih BTU meter clamp-on.

Catatan penting untuk konteks SML: paket SML menggabungkan tiga set sensor (S, M, L) agar satu perangkat bisa melayani cabang kecil hingga trunk utama berdiameter besar.

Tata Cara Pemakaian

Versi ringkas 7 langkah yang umum dipakai saat verifikasi energi pada loop chilled water/hot water:

1. Persiapan lokasi: tentukan titik ukur pada pipa yang lurus dan stabil (hindari dekat valve/pompa jika memungkinkan), bersihkan permukaan pipa.

2. Nyalakan alat dan pilih konfigurasi model/sensor sesuai diameter pipa (S/M/L). Paket sensor tersedia sesuai model.

3. Masukkan data pipa: material pipa, lining bila ada, dimensi (ID/OD sesuai prosedur site), serta media (water/sea water/oil atau user-defined).

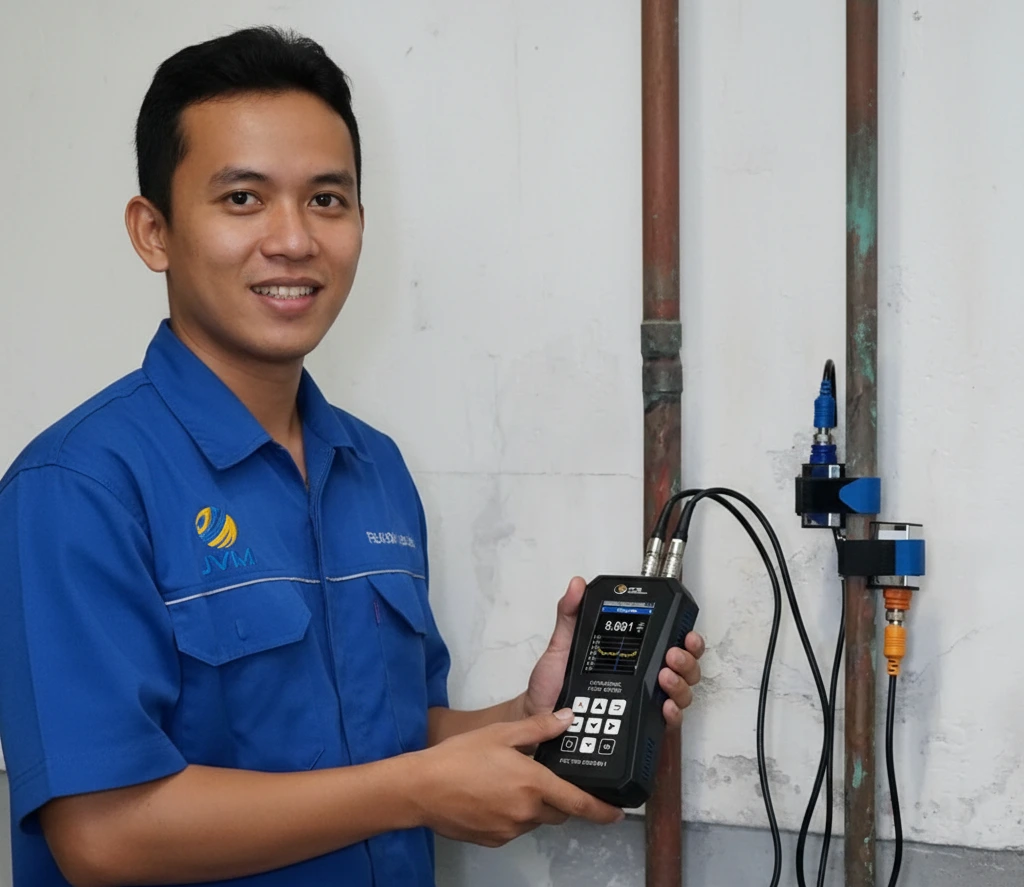

4. Pasang sensor flow clamp-on dan aplikasikan coupling gel ultrasonic; pilih metode pemasangan Z/V/N/W yang sesuai kondisi.

5. Untuk mode heat meter: sambungkan dua sensor temperatur, pasang channel 1 pada sisi yang lebih panas (misal supply) dan channel 2 pada sisi lebih dingin (return).

6. Verifikasi kualitas sinyal pada layar instalasi (posisi sensor dan kualitas sinyal ditunjukkan sebagai panduan instalasi).

7. Mulai pengukuran dan logging: simpan data, lalu ekspor via USB untuk evaluasi tren, laporan, atau pembuktian M&V.

Catatan lapangan: jika perlu reset zero point karena kondisi pemasangan/material pipa memengaruhi titik nol, pastikan fluida benar-benar tidak mengalir saat proses set zero dilakukan.

Cara Kerja / Metode Pengukuran

Prinsip clamp-on ultrasonic (ringkas tapi teknis)

PCE-TDS 200+ menggunakan transduser ultrasonik yang dijepit di luar pipa. Alat memanfaatkan propagasi gelombang ultrasonik melalui dinding pipa dan fluida untuk mendapatkan parameter aliran. Karena setiap kombinasi diameter, material pipa, dan kondisi lapangan berbeda, alat menyediakan beberapa metode pemasangan sensor (Z, V, N, W) untuk menjaga kualitas sinyal dan kestabilan pembacaan pada berbagai ukuran pipa.

Cara heat quantity dihitung

Untuk menjadi “BTU meter/heat meter”, flow saja tidak cukup. Seri PCE-TDS 200+ menambahkan dua kanal temperatur untuk mengukur temperatur supply dan return, lalu menghitung heat output dan heat quantity dari laju alir dan selisih temperatur. Parameter heat quantity dan heat output tersedia sebagai unit SI maupun unit imperial (misal kWh, MWh, Btu, Btu/h).

Kelengkapan Produk

Umumnya satu paket PCE-TDS 200+ (termasuk varian dengan heat meter) dilengkapi dengan:

• Unit handheld ultrasonic flow meter

• Sensor flow (sesuai model; untuk SML: sensor S, M, dan L)

• 2 sensor temperatur TF-RA330 (untuk model PCE-TDS 200+ / heat meter)

• 2 kabel koneksi 5 m dan velcro cable tie

• Mains adaptor, USB-C cable

• Ultrasonic coupling gel

• Hard case (plastic carrying case) dan user manual

Manfaat bagi Pengguna

• Efisiensi kerja: instalasi clamp-on mengurangi waktu persiapan dibanding metode yang butuh shutdown pipa atau pemasangan spool meter.

• Peningkatan kualitas keputusan teknis: heat output dan heat quantity memberi angka yang lebih “bermakna” untuk evaluasi chiller plant, coil performance, serta validasi setpoint ΔT.

• Penghematan biaya: verifikasi energi termal membantu menghindari salah investasi (misalnya mengganti equipment padahal akar masalah ada pada kontrol/flow).

• Pengurangan kesalahan: pengukuran flow dan temperatur dilakukan dalam satu perangkat kerja sehingga perhitungan energi lebih konsisten untuk baseline vs after.

• Dokumentasi lebih rapi: memori 32 GB dan ekspor data via USB mempercepat pembuatan laporan commissioning/audit, termasuk tren dan rekap.

FAQ

1) Untuk apa alat ini digunakan?

Untuk mengukur debit/kecepatan aliran pada pipa dan—pada seri PCE-TDS 200+—menghitung energi panas/dingin (heat output dan heat quantity) berdasarkan flow dan perbedaan temperatur supply–return.

2) Apakah pengukurannya merusak pipa atau harus menghentikan sistem?

Tidak. Sensor dipasang dari luar (clamp-on) sehingga tidak perlu memotong pipa atau menghentikan aliran. Metode pemasangan sensor tersedia untuk menyesuaikan kondisi lapangan.

3) Bisa digunakan untuk fluida apa saja?

Untuk berbagai cairan selama impurity < 5%. Fluida umum yang didukung antara lain water, sea water, oil, crude oil, methanol, ethanol, diesel, petrol, petroleum, dan opsi user-defined dengan input kecepatan suara fluida.

4) Apakah perlu kalibrasi?

Untuk pekerjaan verifikasi yang ketat (audit, M&V, pembuktian kinerja kontrak), kalibrasi adalah praktik baik. Perangkat ini memiliki opsi sertifikat kalibrasi (ISO/DAkkS) pada lini produknya (ketersediaan opsi bergantung paket/penawaran).

5) Siapa yang paling cocok menggunakan alat ini?

Engineer HVAC/MEP, teknisi commissioning, energy auditor, tim O&M facility, ESCO, serta utility measurement yang perlu memverifikasi energi termal dan performa sistem perpipaan secara cepat dan portabel.

Sebagai pemasok dan distributor alat ukur industri, CV. Java Multi Mandiri memahami bahwa verifikasi energi termal di lapangan menuntut alat yang cepat dipasang, hasilnya dapat dipertanggungjawabkan, dan mudah didokumentasikan. Kami melayani kebutuhan profesional HVAC, energy management, commissioning, hingga utility measurement—termasuk solusi BTU meter clamp-on seperti PCE-TDS 200+ SML with heat meter dan perangkat pendukung lainnya untuk membantu tim Anda meningkatkan akurasi pengukuran, mempercepat troubleshooting, dan memperkuat laporan audit maupun verifikasi penghematan. Mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan konfigurasi yang paling tepat.

Rekomendasi Btu Meter Clamp Unggulan untuk Kebutuhan Anda

Referensi

• Soewono, A. D., Widharto, & Darmawan, M. (2022). Audit Energi Sistem Tata Udara pada Gedung Perkantoran Wisma Slipi Jakarta. Jurnal Rekayasa Mesin, 17(1), 75–84. Retrieved from https://jurnal.polines.ac.id/index.php/rekayasa/article/download/3041/107997

• Andini, Y., Margana, A. S., & Badarudin, A. (2020). Analisis Audit Energi Sistem Tata Udara Pada Chiller, Cooling Tower, dan Air Handling Unit di Gedung Transmart Buah Batu. Prosiding The 11th Industrial Research Workshop and National Seminar, 368–. Retrieved from https://download.garuda.kemdikbud.go.id/article.php?article=2943798&title=Analisis+Audit+Energi+Sistem+Tata+Udara+Pada+Chiller+Cooling+Tower+dan+Air+Handling+Unit+di+Gedung+Transmart+Buah+Batu&val=26048

• Hidayat, W., Piseno, W., Asri, A., & Widiantoro, H. (2022). Karakterisasi Kinerja Stratified Thermal Energy Storage Tank Menggunakan Difuser Radial Plat dengan Variasi Debit Aliran. Jurnal Rekayasa Energi dan Mekanika, 2(1), 22–33. Retrieved from https://ejurnal.itenas.ac.id/index.php/JREM/article/download/4799/2902
