Kebocoran tangki penyimpanan bukan sekadar insiden operasional. Di industri migas dan petrokimia, kegagalan dinding tangki akibat penipisan material dapat memicu tumpahan berskala besar, kerugian finansial masif, dan bencana lingkungan yang dampaknya berlangsung puluhan tahun. Regulasi API 650 dan API 653 hadir sebagai pagar pengaman yang mewajibkan inspeksi ketebalan berkala secara sistematis. Namun, tantangan inspeksi di lapangan tidak sederhana: penipisan sering terjadi secara tidak merata, tersembunyi di balik coating tebal, atau terlokalisasi di area kritis seperti course terbawah dan sambungan las yang sulit dijangkau.
Di sinilah teknologi ultrasonik pulse-echo dengan probe dual-element menjadi solusi yang tidak bisa ditawar. Alat ukur ketebalan ultrasonik NOVOTEST UT-1M hadir sebagai instrumen portabel yang menjawab kebutuhan akurasi dan kecepatan pengukuran langsung di lapangan. Artikel ini akan memandu Anda melalui proses inspeksi ketebalan tangki API 650 secara menyeluruh — mulai dari pembagian grid, kalibrasi alat, teknik pengukuran berulang, pencatatan nilai minimum, hingga evaluasi terhadap batas penerimaan.
- Overview API 650 dan Risiko Penipisan Dinding
- Persyaratan Inspeksi Ketebalan pada Tangki API 650
- Metode Ultrasonik untuk Inspeksi Ketebalan
- Alat Ukur Ketebalan Ultrasonik NOVOTEST UT-1M
- Langkah-langkah Pengukuran Penipisan Dinding di Lapangan
- Tantangan Umum dan Solusi dalam Inspeksi Ketebalan Tangki
- Kesimpulan
- FAQ
- References
Overview API 650 dan Risiko Penipisan Dinding
Standar API 650 mengatur desain dan konstruksi tangki penyimpanan vertikal berbaja las yang beroperasi pada tekanan atmosferik. Struktur utama tangki terdiri dari shell courses — lapisan pelat baja yang membentuk dinding silinder — serta bottom plate dan roof. Setiap komponen ini memiliki ketebalan nominal yang diperhitungkan berdasarkan kapasitas, densitas fluida, dan tekanan hidrostatik yang bekerja.
Penipisan dinding tangki merupakan ancaman degradasi paling signifikan yang dapat mengkompromikan integritas struktural. Mekanisme penipisan tidak tunggal, melainkan berlapis. Korosi internal muncul dari interaksi fluida penyimpanan dengan permukaan baja, terutama jika fluida mengandung senyawa korosif seperti H2S, CO2, atau air terlarut. Korosi eksternal menyerang permukaan luar akibat kelembaban atmosferik, paparan hujan, atau kontak dengan tanah pada bagian bottom plate. Erosi terjadi ketika aliran fluida berkecepatan tinggi atau partikel abrasif mengikis permukaan material secara mekanis. Tidak kalah berbahaya, stress corrosion cracking (SCC) dan pitting corrosion menghasilkan penipisan sangat lokal yang sulit terdeteksi tanpa inspeksi beresolusi tinggi.
Area kritis yang memerlukan perhatian khusus dalam inspeksi ketebalan tangki API 650 meliputi: course terbawah yang menanggung tekanan hidrostatik tertinggi, zona akumulasi air di dasar tangki, heat-affected zone di sekitar sambungan las, serta area nozzle dan manhole tempat konsentrasi tegangan terjadi. Penipisan di area-area ini dapat mengurangi kekuatan struktur secara progresif, meningkatkan risiko rupture, kebocoran, hingga kegagalan katastrofik yang mengancam keselamatan personel dan lingkungan sekitar. Oleh karena itu, inspeksi ketebalan menjadi tulang punggung program integrity management aset tangki penyimpanan.
Persyaratan Inspeksi Ketebalan pada Tangki API 650
Standar API 653 — yang secara spesifik mengatur inspeksi, perbaikan, alterasi, dan rekonstruksi tangki — menetapkan kerangka kerja komprehensif untuk inspeksi ketebalan. Interval inspeksi internal berkisar antara 5 hingga 10 tahun, bergantung pada riwayat korosi, laju penipisan yang terukur, dan kondisi operasional. Inspeksi eksternal dilakukan lebih rutin, umumnya setiap tahun atau sesuai jadwal berbasis risiko yang ditetapkan pemilik aset.
Cakupan inspeksi ketebalan tidak terbatas pada shell dinding saja. Seluruh komponen tangki — bottom plate, roof, nozzle, flange, dan struktur penyangga — masuk dalam scope pemeriksaan. Untuk komponen utama seperti shell, inspeksi menerapkan metode pembagian grid sistematis. Setiap course dibagi menjadi grid dengan jarak 200 hingga 300 mm pada area yang mencurigakan atau menunjukkan indikasi penipisan awal. Pendekatan grid ini memastikan tidak ada zona kritis yang terlewat dari pengukuran.
Kriteria penerimaan utama adalah ketebalan minimum yang diizinkan (t_min). Nilai t_min dihitung berdasarkan formula desain API 650 dengan mempertimbangkan tegangan izin material, diameter tangki, tinggi fluida, dan corrosion allowance. Setiap titik ukur yang menunjukkan ketebalan di bawah t_min wajib ditindaklanjuti dengan perbaikan, pelapisan, atau penurunan kapasitas operasi. API 653 juga mensyaratkan bahwa pencatatan harus mendokumentasikan nilai terendah dari setiap grid, bukan rata-rata, karena kegagalan selalu dimulai dari titik terlemah.
Sebelum dan sesudah sesi pengukuran, alat ukur ketebalan wajib dikalibrasi menggunakan blok referensi dengan ketebalan yang diketahui. Verifikasi kalibrasi ini menjadi bagian dari rekaman inspeksi yang tidak terpisahkan. Seluruh data pengukuran, termasuk identifikasi grid, nilai ketebalan, dan anomali yang teramati, terintegrasi dalam laporan inspeksi formal untuk analisis korosi dan perencanaan pemeliharaan jangka panjang.
Metode Ultrasonik untuk Inspeksi Ketebalan
Teknologi ultrasonik pulse-echo menjadi metode paling andal untuk inspeksi ketebalan tangki penyimpanan karena mampu memberikan pengukuran akurat tanpa merusak material. Prinsip dasarnya sederhana namun presisi: transduser piezoelektrik mengirimkan gelombang suara frekuensi tinggi ke dalam material. Gelombang ini merambat hingga mencapai permukaan reflektif — dalam hal ini dinding bagian dalam tangki — kemudian memantul kembali ke transduser. Alat ukur menghitung waktu tempuh total (time of flight) dan mengkonversinya menjadi ketebalan material berdasarkan kecepatan rambat gelombang yang telah dikalibrasi untuk jenis baja spesifik.
Untuk inspeksi tangki, probe dual-element menjadi pilihan superior dibandingkan probe single-element konvensional. Probe dual-element memiliki dua kristal piezoelektrik terpisah dalam satu housing: satu berfungsi sebagai pengirim, satunya lagi sebagai penerima. Konfigurasi ini memberikan keunggulan signifikan saat mengukur permukaan yang terkorosi, berkarat, atau memiliki profil kasar. Probe dual-element mampu mendeteksi sisa ketebalan di dasar pit — lubang korosi kecil yang dalam — yang sering menjadi titik awal kebocoran. Sensitivitasnya terhadap cacat lokal jauh melampaui kemampuan probe single-element yang cenderung merata-ratakan pembacaan pada area tidak rata.
Prosedur pengukuran lapangan dimulai dengan kalibrasi menggunakan blok step referensi yang memiliki beberapa anak tangga ketebalan known. Operator menyesuaikan velocity setting pada alat hingga pembacaan sesuai dengan nilai referensi. Untuk baja karbon yang umum digunakan pada tangki API 650, velocity berkisar 5920 m/s, namun variasi grade material memerlukan fine-tuning spesifik.
Pada setiap titik grid, operator mengambil minimal tiga kali pembacaan dan mencatat nilai minimum — bukan rata-rata. Praktik ini kritis karena korosi dan pitting bersifat sangat lokal. Satu pembacaan minimum dapat mengungkapkan penipisan berbahaya yang tersembunyi di antara area yang masih tebal. Interpretasi sinyal A-scan pada layar alat membantu operator memverifikasi validitas pembacaan dengan membedakan antara pantulan dari dinding belakang (backwall echo) yang genuine dan sinyal palsu akibat delaminasi atau inklusi material.

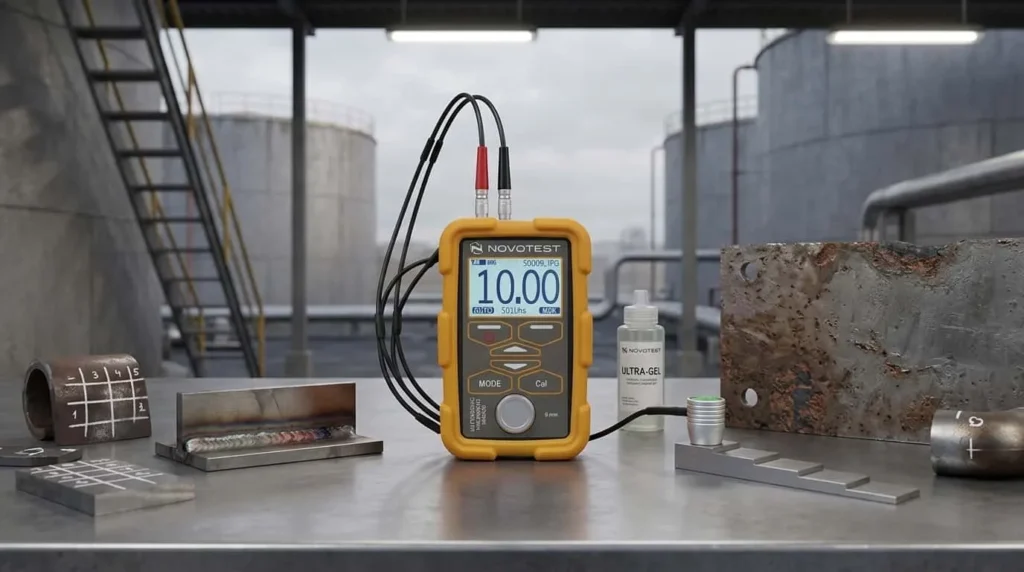

Alat Ukur Ketebalan Ultrasonik NOVOTEST UT-1M
NOVOTEST UT-1M adalah alat ukur ketebalan ultrasonik portabel yang dirancang untuk memenuhi tuntutan inspeksi lapangan di industri berat. Beroperasi dengan prinsip pengukuran waktu propagasi gelombang ultrasonik, instrumen ini menawarkan kombinasi akurasi laboratorium dan ketangguhan operasional yang membuatnya ideal untuk inspeksi tangki penyimpanan API 650.
Fitur utama UT-1M yang relevan untuk aplikasi inspeksi tangki meliputi kompatibilitas penuh dengan berbagai probe dual-element pada frekuensi 2,5 MHz, 5 MHz, dan 10 MHz. Rentang ukur yang luas — mencapai 300 mm untuk probe 2,5 MHz — mencakup seluruh spektrum ketebalan shell course tangki, dari pelat tipis di course atas hingga pelat tebal di course terbawah. Resolusi pembacaan 0,01 mm memberikan granularitas yang memungkinkan deteksi dini penipisan bahkan sebelum mencapai tahap kritis.
Kemampuan pengukuran melalui coating dalam mode echo-echo menjadi nilai tambah substansial. Pada banyak tangki, pengupasan cat atau lapisan pelindung untuk inspeksi konvensional memakan biaya dan waktu yang signifikan. Mode echo-echo UT-1M memungkinkan operator mengukur ketebalan substrat baja tanpa harus menghilangkan coating, dengan mengabaikan waktu tempuh melalui lapisan cat dan hanya menghitung pantulan dari interface coating-baja dan backwall.
Dari sisi kepraktisan lapangan, UT-1M unggul dalam portabilitas. Dimensi ringkas 120x60x25 mm dan bobot hanya 0,2 kg dengan baterai membuat alat ini mudah dibawa naik ke scaffolding atau platform inspeksi ketinggian. Memori internal menyimpan ribuan bacaan untuk dokumentasi grid yang sistematis. Layar grafis dengan lampu latar tetap terbaca jelas di bawah sinar matahari langsung maupun di area tangki yang remang. Baterai AA yang mudah diganti memberikan waktu operasi 10 jam kontinu — cukup untuk satu shift penuh inspeksi tanpa khawatir kehabisan daya di tengah pekerjaan.
Spesifikasi akurasi dasar ±(0,001T + 0,1) mm menjamin keandalan pengukuran yang dapat dipertanggungjawabkan dalam laporan inspeksi formal. Kecepatan respons di bawah 2 detik memungkinkan operator menyelesaikan grid berukuran besar secara efisien, mengurangi downtime tangki yang sedang diinspeksi.
Langkah-langkah Pengukuran Penipisan Dinding di Lapangan
Implementasi inspeksi ketebalan tangki API 650 dengan UT-1M memerlukan pendekatan terstruktur yang menggabungkan persiapan pra-inspeksi, eksekusi pengukuran, dan evaluasi data. Berikut panduan langkah demi langkah:
Persiapan Permukaan dan Grid.
Sebelum pengukuran dimulai, bersihkan permukaan shell dari kotoran lepas, karat tebal, atau scale yang dapat menghalangi transfer gelombang ultrasonik. Pengamplasan ringan mungkin diperlukan pada area berkarat berat, namun mode echo-echo UT-1M mengurangi kebutuhan ini secara signifikan jika coating dalam kondisi baik. Tandai grid pengukuran pada permukaan tangki menggunakan spidol atau kapur tahan cuaca. Pada course terbawah dan area yang dicurigai mengalami penipisan, terapkan grid rapat berukuran 200 mm x 200 mm. Untuk area dengan riwayat korosi rendah, grid 300 mm dapat diterima. Beri kode unik pada setiap titik grid untuk kemudahan pencatatan dan referensi.
Kalibrasi Instrumen.
Nyalakan UT-1M dan pilih probe yang sesuai dengan ketebalan yang diperkirakan. Untuk shell course tebal (di atas 75 mm), gunakan probe 2,5 MHz. Untuk pelat lebih tipis, probe 5 MHz memberikan akurasi lebih tinggi. Atur velocity material sesuai grade baja tangki — konfirmasikan dengan dokumentasi desain atau lakukan kalibrasi pada blok step referensi. Lakukan zero calibration pada blok referensi, kemudian verifikasi pada minimal dua ketebalan known yang berbeda. Dokumentasikan hasil kalibrasi sebagai bagian dari rekaman inspeksi.
Eksekusi Pengukuran.
Aplikasikan couplant secukupnya pada permukaan setiap titik grid. Couplant berfungsi mengeliminasi celah udara antara probe dan material yang dapat melemahkan sinyal ultrasonik. Tempelkan probe secara tegak lurus terhadap permukaan — kemiringan sekecil apa pun dapat menghasilkan pembacaan yang lebih tebal dari aktual karena jalur gelombang menjadi diagonal. Tahan probe stabil, baca nilai ketebalan pada layar, dan catat. Ulangi pengukuran minimal tiga kali pada titik yang sama, repositioning probe sedikit setiap pengulangan. Catat nilai terendah dari tiga pembacaan tersebut. Pada area las, nozzle, atau transisi geometri lainnya, berikan perhatian ekstra karena profil permukaan yang tidak rata dapat menghasilkan sinyal tidak stabil.
Pencatatan dan Evaluasi.
Gunakan format tabel grid yang mencakup kolom identifikasi titik, ketebalan nominal desain, hasil ukur minimum, dan selisih terhadap nominal. Setelah seluruh grid pada satu course selesai, evaluasi data terhadap t_min yang diizinkan. Setiap titik dengan ketebalan di bawah t_min wajib ditandai secara fisik pada tangki dan dicatat untuk tindakan remedial. Area dengan laju penipisan yang mengkhawatirkan — meskipun masih di atas t_min — perlu dijadwalkan untuk inspeksi lanjutan dengan interval lebih pendek.
Transfer Data dan Pelaporan.
Manfaatkan memori internal UT-1M untuk menyimpan data mentah. Transfer data ke perangkat lunak manajemen inspeksi untuk analisis tren korosi, perhitungan remaining life, dan perencanaan perbaikan. Laporan final harus memuat peta ketebalan, identifikasi area kritis, rekomendasi tindakan, dan interval inspeksi berikutnya berdasarkan corrosion rate yang terukur.
Tantangan Umum dan Solusi dalam Inspeksi Ketebalan Tangki
Inspeksi ketebalan tangki API 650 di lapangan jarang berjalan mulus tanpa hambatan. Memahami tantangan umum dan solusinya akan membekali operator untuk menghasilkan data yang valid dan dapat diandalkan.
Coating Tebal.
Banyak tangki operasional dilapisi epoxy atau cat pelindung dengan ketebalan mencapai beberapa milimeter. Metode konvensional mengharuskan pengupasan coating di setiap titik ukur — proses yang mahal, lambat, dan menghasilkan limbah. Mode echo-echo pada NOVOTEST UT-1M mengatasi masalah ini secara elegan. Dengan mengukur interval waktu antara pantulan dari antarmuka coating-baja dan pantulan dari backwall, alat menghitung ketebalan substrat tanpa terpengaruh lapisan coating. Operator cukup memastikan coating dalam kondisi bonded dengan baik — coating yang terdelaminasi dapat menghasilkan pembacaan tidak valid.
Permukaan Kasar atau Berkarat.
Karat dan pitting menciptakan permukaan reflektif yang tidak seragam, menyebabkan gelombang ultrasonik tersebar dan melemah. Probe dual-element pada UT-1M secara fundamental lebih tahan terhadap kondisi ini dibandingkan probe single-element karena kristal penerima memiliki sudut penerimaan yang dioptimalkan untuk menangkap sinyal pantulan dari permukaan tidak rata. Penggunaan couplant dengan viskositas lebih tinggi — seperti gel gliserin — membantu mengisi rongga permukaan kasar dan meningkatkan kopling akustik.
Akses Terbatas.
Tangki tinggi dengan kapasitas puluhan ribu kiloliter memiliki ketinggian shell yang mensyaratkan penggunaan scaffolding, rope access, atau mobile elevating work platform (MEWP). Bobot UT-1M yang ringan (0,2 kg) dan dimensi kompak menjadi keunggulan nyata saat operator harus membawa alat ke ketinggian dan bergerak di sepanjang permukaan tangki. Desain satu tombol operasi mengurangi kerumitan handling saat posisi kerja tidak ergonomis.
Kondisi Lingkungan.
Inspeksi lapangan terpapar suhu ekstrem, kelembaban tinggi, atau hujan ringan. UT-1M beroperasi dalam rentang suhu -5°C hingga +40°C, mencakup sebagian besar kondisi kerja di Indonesia. Namun, operator harus menghindari pengukuran pada permukaan yang basah oleh hujan deras karena air dapat berperan sebagai couplant tidak terkontrol dan menghasilkan pembacaan tidak konsisten. Selain itu, suhu permukaan tangki yang tinggi — misalnya akibat radiasi matahari langsung — dapat mempengaruhi velocity material. Biarkan alat dan permukaan mencapai kesetimbangan termal sebelum memulai pengukuran.
Kesalahan Operator.
Pengukuran ultrasonik memerlukan teknik handling yang konsisten. Kesalahan umum meliputi tekanan probe tidak seragam, sudut kontak tidak tegak lurus, atau couplant tidak memadai. UT-1M meminimalkan risiko ini melalui antarmuka yang intuitif, indikator kopling akustik pada layar yang menunjukkan kualitas kontak probe-permukaan, dan alarm otomatis saat pembacaan tidak stabil. Pelatihan singkat — umumnya setengah hari — sudah cukup untuk membekali teknisi NDT dengan keterampilan yang diperlukan.
Interpretasi Sinyal.
Pada material dengan cacat internal seperti delaminasi, inklusi, atau laminasi, sinyal A-scan dapat menampilkan multiple echo yang membingungkan. Operator harus mampu membedakan backwall echo genuine dari sinyal antara (intermediate echo) yang menunjukkan adanya diskontinuitas di dalam material. Mode A-scan pada UT-1M menampilkan bentuk gelombang secara real-time, memungkinkan operator berpengalaman melakukan verifikasi visual sebelum menerima pembacaan.
Kesimpulan
Penipisan dinding tangki API 650 adalah ancaman yang tidak memberikan peringatan kasat mata hingga seringkali sudah terlambat. Inspeksi ketebalan berbasis grid yang disiplin menjadi satu-satunya cara untuk mendeteksi degradasi material sebelum berkembang menjadi kebocoran atau kegagalan struktural. Standar API 653 menyediakan kerangka kerja yang jelas — dari interval inspeksi, penentuan titik ukur, hingga kriteria penerimaan — yang jika diimplementasikan secara konsisten akan menjaga integritas aset sepanjang siklus hidupnya.
Metode ultrasonik dengan probe dual-element terbukti sebagai teknik paling akurat dan efisien untuk pengukuran ketebalan di lingkungan korosif tangki penyimpanan. NOVOTEST UT-1M menghadirkan fitur-fitur yang secara langsung menjawab tantangan lapangan: mode echo-echo untuk pengukuran melalui coating, memori internal untuk dokumentasi grid, portabilitas untuk akses ketinggian, dan akurasi yang memenuhi standar pelaporan formal. Investasi pada alat ukur yang tepat dan prosedur inspeksi yang dilaksanakan dengan disiplin merupakan fondasi keamanan operasional tangki penyimpanan — tidak bisa dikompromikan, tidak bisa ditunda.
Untuk mendukung keberhasilan program inspeksi ketebalan di fasilitas Anda, pemilihan alat ukur yang tepat dan ketersediaan suku cadang serta dukungan teknis lokal menjadi faktor krusial. CV. Java Multi Mandiri adalah supplier dan distributor resmi alat ukur dan alat uji di Indonesia yang menyediakan berbagai instrumen pengujian termasuk ultrasonic thickness gauge untuk kebutuhan inspeksi tangki penyimpanan di industri migas dan petrokimia. Dengan pengalaman melayani sektor industri strategis, tim teknis siap membantu Anda memilih konfigurasi alat yang sesuai dengan scope inspeksi dan karakteristik aset Anda. Konsultasikan kebutuhan pengadaan alat ukur perusahaan Anda untuk mendapatkan solusi yang andal dalam mendukung program integrity management tangki penyimpanan.
FAQ
Seberapa sering tangki API 650 harus diinspeksi ketebalannya?
Interval inspeksi ketebalan tangki API 650 mengacu pada standar API 653 yang menetapkan inspeksi internal setiap 5 hingga 10 tahun, bergantung pada hasil perhitungan laju korosi dan corrosion allowance yang tersisa. Inspeksi eksternal dilakukan lebih rutin — umumnya tahunan atau mengikuti jadwal berbasis risiko (risk-based inspection) yang disesuaikan dengan kondisi operasional spesifik. Tangki dengan riwayat korosi agresif atau yang menyimpan fluida korosif tinggi mungkin memerlukan interval lebih pendek yang ditetapkan melalui engineering assessment.
Apa perbedaan probe dual-element dan single-element untuk pengukuran ketebalan?
Probe dual-element memiliki dua kristal piezoelektrik terpisah — satu sebagai pengirim dan satu sebagai penerima — yang diatur pada sudut tertentu dalam satu housing. Konfigurasi ini memberikan sensitivitas tinggi terhadap pitting dan korosi lokal karena area penerimaan sinyal yang terfokus. Probe single-element menggunakan satu kristal yang bergantian mengirim dan menerima, sehingga lebih rentan terhadap noise pada permukaan kasar dan cenderung merata-ratakan ketebalan pada area tidak rata. Untuk inspeksi tangki dengan permukaan berkarat atau mengalami pitting, probe dual-element menjadi pilihan standar industri.
Bisakah UT-1M mengukur ketebalan di atas lapisan cat atau coating?
Ya, NOVOTEST UT-1M dilengkapi mode echo-echo yang memungkinkan pengukuran ketebalan substrat baja tanpa perlu mengupas lapisan coating. Mode ini mengabaikan waktu tempuh gelombang melalui lapisan cat dan hanya mengukur interval antara pantulan dari interface coating-baja dan backwall material. Syarat utamanya adalah coating harus dalam kondisi terikat baik (bonded) dengan substrat — coating yang mengelupas atau terdelaminasi dapat menghasilkan pembacaan tidak valid dan memerlukan pengupasan lokal.
Bagaimana cara menentukan grid pengukuran yang tepat?
Penentuan grid pengukuran didasarkan pada kategori risiko area tangki. Untuk course terbawah dan zona akumulasi air — area dengan probabilitas korosi tertinggi — API 653 merekomendasikan grid rapat 200 mm x 200 mm. Area dengan riwayat korosi rendah dapat menggunakan grid 300 mm. Pada shell course yang lebih tinggi dan bottom plate, kerapatan grid disesuaikan berdasarkan temuan inspeksi sebelumnya dan hasil penilaian risiko. Prinsip utamanya: semakin tinggi probabilitas penipisan lokal, semakin rapat grid yang diterapkan untuk memastikan tidak ada titik kritis yang terlewatkan.
Rekomendasi Thickness Gauge
References
- American Petroleum Institute. (2020). API 650: Welded Tanks for Oil Storage. Washington, DC: API Publishing Services.
- American Petroleum Institute. (2014). API 653: Tank Inspection, Repair, Alteration, and Reconstruction. Washington, DC: API Publishing Services.
- American Society for Nondestructive Testing. (2016). ASNT Handbook Volume 7: Ultrasonic Testing. Columbus, OH: ASNT.
- Krautkrämer, J., & Krautkrämer, H. (1990). Ultrasonic Testing of Materials. Berlin: Springer-Verlag.
- National Association of Corrosion Engineers. (2018). NACE SP 0198: Control of Corrosion Under Thermal Insulation and Fireproofing Materials. Houston, TX: NACE International.
