Alat Uji Kekerasan Lapisan Pensil NOVOTEST TPK-1: Menghindari Retak Mikro pada Cat Body Mobil

Angka 12% unit mengalami retak mikro dalam enam bulan pertama mungkin terdengar seperti risiko bisnis yang bisa diterima. Namun, ketika angka itu berubah menjadi biaya garansi yang membengkak dan reputasi yang tercoreng, ceritanya menjadi berbeda. Sebuah pabrikan otomotif di kawasan industri menemukan bahwa akar masalahnya bukan pada viskositas cat atau suhu oven curing, melainkan pada kekerasan lapisan yang tidak pernah mereka ukur secara objektif. Jawaban atas kebuntuan itu hadir dalam bentuk Alat Uji Kekerasan Lapisan Pensil NOVOTEST TPK-1. Alat ini memungkinkan teknisi mengonversi penilaian subjektif “terlalu keras” atau “terlalu lunak” menjadi data numerik yang terstandarisasi. Retak mikro, yang seringkali baru terlihat setelah unit mobil terpapar terik matahari dan hujan, dapat dideteksi potensinya bahkan sebelum cat benar-benar kering sempurna. Inilah kisah bagaimana pengukuran kekerasan yang disiplin berhasil menekan angka cacat hingga mendekati nol, mengubah paradigma quality control dari inspeksi visual menuju prediksi berbasis data.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
   1. Standar Pengujian Kekerasan Lapisan Pensil (ASTM D3363/ISO 15184)
   2. Spesifikasi dan Keunggulan NOVOTEST TPK-1
4. Implementasi Solusi di Lapangan
   1. Prosedur Kalibrasi dan Pelatihan Operator
5. Hasil dan Analisis Data
   1. Data Sebelum dan Sesudah Implementasi
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa penyebab utama retak mikro pada cat mobil?
   2. Bagaimana cara kerja alat uji kekerasan lapisan pensil?
   3. Apakah NOVOTEST TPK-1 sudah sesuai standar internasional?
   4. Seberapa sering pengujian kekerasan perlu dilakukan pada proses pengecatan mobil?
10. References

Latar Belakang Masalah

Retak mikro pada cat body mobil merupakan musuh laten yang seringkali luput dari pengawasan. Fenomena ini bukan sekadar cacat estetika; ia adalah gerbang awal bagi korosi yang dapat merusak integritas struktural panel bodi. Masalah ini muncul ketika lapisan cat tidak memiliki elastisitas yang cukup untuk mengimbangi ekspansi termal atau getaran mikro pada bodi mobil. Cat yang formulasinya membuatnya terlalu keras memang tahan gores, namun menjadi sangat getas. Saat bodi mobil melintasi jalan bergelombang atau terkena perubahan suhu ekstrem, lapisan cat nan getas ini tidak mampu meregang dan akhirnya merambat retak. Sebaliknya, cat yang terlalu lunak akan mudah kehilangan kilau dan integritasnya, menjadi magnet bagi goresan dan agen kimia.

Tantangan bagi para insinyur pelapisan adalah menemukan titik keseimbangan. Standar industri mensyaratkan kekerasan yang spesifik, bukan sekadar keras, untuk menjamin perlindungan maksimal tanpa mengorbankan fleksibilitas. Di sinilah metode pengukuran kekerasan lapisan pensil memainkan peran krusial. Metode yang sederhana secara konsep ini mampu menjadi alat prediktif yang ampuh. Dengan menentukan gradasi kekerasan pensil yang tepat, kita dapat memetakan apakah suatu formulasi cat akan bertahan lama, atau justru menjadi sumber masalah di masa depan. Tanpa pengukuran ini, produsen dan bengkel hanya menebak-nebak, mempertaruhkan durabilitas jangka panjang pada spekulasi.

Kondisi Awal & Tantangan

Tim quality control di pabrik perakitan tersebut paham betul bahwa ada masalah, namun alat bukti tidak memadai. Setiap bulan, bengkel resmi menerima keluhan tentang cat yang retak halus di area lipatan pintu dan sambungan fender. Insiden ini memicu klaim garansi yang terus meningkat, mencapai angka dua digit yang mengkhawatirkan. Tim teknisi sudah berusaha melakukan berbagai investigasi: mengecek suhu oven, memvariasikan ketebalan primer, hingga mengganti merek dempul. Namun, hasilnya nihil.

Tantangan terbesarnya adalah tidak adanya metode objektif untuk mengukur kekerasan. Selama ini, tim hanya mengandalkan inspeksi visual dan uji gores manual menggunakan kuku atau koin—sebuah praktik yang sangat subjektif dan tidak memiliki standar baku. Hasil pengujian antara teknisi satu dengan lainnya seringkali berbeda, sehingga tidak ada data konsisten untuk diaudit. Situasi ini menyulitkan manajemen untuk meminta pertanggungjawaban pemasok cat, karena mereka tidak memiliki parameter terukur yang disepakati. Keputusan untuk mengadopsi metode pengujian kekerasan lapisan pensil yang mengacu pada standar internasional muncul dari kebutuhan mendesak ini, membawa mereka pada pencarian alat yang tidak hanya akurat, tetapi juga mudah dioperasikan oleh teknisi lapangan.

Metode Pengujian yang Digunakan

Prinsip pengujian kekerasan lapisan pensil sendiri sangat elegan dalam kesederhanaannya. Metode ini menggunakan set pensil dengan gradasi kekerasan tertentu, mulai dari yang paling lunak 9B hingga yang paling keras 9H. Pensil dengan ujung yang telah dibentuk rata dan tajam digoreskan pada permukaan lapisan dengan beban dan sudut konstan. Tujuannya adalah menemukan pensil dengan tingkat kekerasan tertinggi yang tidak menyebabkan goresan penetratif atau kerusakan pada lapisan. Metode ini dipilih oleh tim karena relevansinya yang tinggi dengan standar internasional seperti ASTM D3363 dan ISO 15184, yang juga menjadi acuan bagi banyak pemasok cat otomotif global.

Standar Pengujian Kekerasan Lapisan Pensil (ASTM D3363/ISO 15184)

Kedua standar ini, ASTM D3363 dan ISO 15184, menjadi tulang punggung validitas pengukuran. Standar tersebut menetapkan prosedur ketat mulai dari penyiapan sampel, metode penajaman ujung pensil, hingga kecepatan dan panjang goresan. Dengan mengikuti protokol ini, data yang dihasilkan memiliki komparabilitas tinggi, sehingga dapat diterima dalam audit kualitas dan klaim garansi. Bagi tim QC, mengadopsi standar ini berarti mereka tidak lagi berdebat soal opini, melainkan mendiskusikan data valid. Pensil harus diasah dengan sudut tepat 90 derajat untuk memaparkan inti grafit secara merata, sebuah detail kecil yang berdampak besar pada akurasi hasil uji.

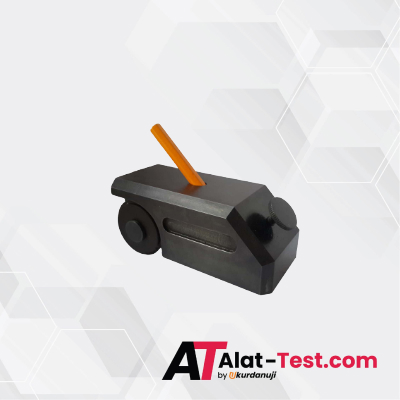

Spesifikasi dan Keunggulan NOVOTEST TPK-1

Untuk memastikan setiap prosedur standar dijalankan tanpa variasi, tim memilih Alat Uji Kekerasan Lapisan Pensil NOVOTEST TPK-1. Alat ini menjadi kunci eliminasi faktor subjektivitas operator. Berikut adalah spesifikasi inti yang mendukung kinerjanya:

Keunggulan NOVOTEST TPK-1 terletak pada desainnya yang memaksa konsistensi. Dengan beban tetap 750 gram dan sudut gores 45 derajat yang sudah terintegrasi dalam konstruksi alat, variabel tekanan operator dihilangkan sepenuhnya. Desainnya yang ergonomis dan berbobot solid mencegah getaran saat penggoresan, memastikan kontak yang mulus antara ujung pensil dan lapisan. Alat ini tidak memerlukan keahlian khusus; cukup tempatkan pensil, atur posisi, dan dorong secara perlahan. Kompatibilitasnya yang luas, mampu mengukur cat cair maupun bubuk, menjadikannya instrumen serbaguna di lini inspeksi otomotif.

Implementasi Solusi di Lapangan

Penerapan NOVOTEST TPK-1 di lantai produksi bukanlah sekadar menyerahkan alat dan membaca manual. Tim teknis dan operator lini menjalani pelatihan intensif singkat yang fokus pada konsistensi. Mereka belajar bahwa kunci utama bukan hanya pada penempatan alat, tetapi pada persiapan. Ujung pensil harus ditajamkan dengan jig khusus untuk menjamin kerataan permukaan grafit. Kecepatan geser pun distandardisasi menjadi sekitar 2–3 cm per detik, cukup lambat untuk memberi kesempatan grafit berinteraksi dengan lapisan tanpa efek kejut.

Setelah pelatihan, NOVOTEST TPK-1 diintegrasikan ke dalam alur inspeksi harian. Tidak lagi menunggu keluhan, petugas QC kini mengambil sampel panel uji dari setiap batch cat yang selesai proses curing. Hasil pengukuran tidak hanya dicatat, tetapi dimasukkan ke dalam database digital untuk analisis tren. Jika biasanya tes dilakukan 24 jam setelah pengecatan, tim juga mulai memetakan bagaimana kekerasan berkembang dalam 48 jam pertama, memperkaya data tentang karakteristik curing cat di iklim tropis.

Prosedur Kalibrasi dan Pelatihan Operator

Untuk menjaga akurasi dalam jangka panjang, prosedur kalibrasi dan pelatihan operator menjadi fundamental. Verifikasi fungsional alat dilakukan secara berkala, mengecek kebebasan gerak roda dan memastikan pemberat internal masih memberikan tekanan sesuai spesifikasi. Pelatihan penyegaran bagi operator dijadwalkan tiap kuartal. Fokus utama pelatihan bukan pada cara menggunakan alat—karena itu sudah sangat mudah—melainkan pada interpretasi hasil. Operator diajari membedakan antara goresan permukaan (polish mark) yang masih dalam batas toleransi dan goresan penetratif yang menandakan kegagalan uji. Pembacaan yang seragam ini memastikan bahwa data kekerasan yang masuk ke database valid dan siap untuk analisis lebih lanjut.

Hasil dan Analisis Data

Data yang terkumpul setelah enam bulan implementasi penuh memberikan gambaran yang sangat kontras. Tim mengidentifikasi bahwa rentang kekerasan optimal untuk aplikasi cat body di fasilitas mereka adalah pada gradasi HB hingga F. Setiap batch yang menunjukkan kekerasan di atas H cenderung memiliki insiden retak mikro yang lebih tinggi, sementara kekerasan di bawah B membuat permukaan lebih rentan terhadap goresan halus saat perakitan. Alat ini berfungsi seperti radar, mendeteksi anomali bahkan sebelum cat diaplikasikan ke bodi mobil. Dalam tiga kesempatan berbeda, NOVOTEST TPK-1 mengidentifikasi ketidaksesuaian kekerasan pada batch cat baru dari pemasok yang secara visual tampak sempurna dan lolos inspeksi manual.

Dengan bukti data terukur, batch-batch tersebut dikembalikan ke pemasok beserta laporan hasil uji, sebuah tindakan yang sebelumnya mustahil dilakukan. Ini bukan hanya menghemat biaya pengerjaan ulang, tetapi juga memaksa pemasok untuk memperketat kontrol kualitas mereka sendiri.

Data Sebelum dan Sesudah Implementasi

Implementasi NOVOTEST TPK-1 memberikan dampak kuantitatif yang terukur dan signifikan terhadap kualitas hasil pengecatan. Tabel berikut merangkum perubahan metrik kualitas kunci yang diamati oleh tim quality control.

Penurunan drastis dari 12% menjadi 1.5% adalah bukti paling kuat dari efektivitas alat ini. Lebih dari itu, kemampuan mencegah penggunaan cat yang tidak sesuai standar sebelum diaplikasikan menghilangkan potensi cacat di hilir, menghemat waktu, material, dan biaya garansi yang sangat besar.

Insight & Lessons Learned

Studi kasus ini mengungkap wawasan mendalam bahwa risiko retak mikro lebih banyak dipicu oleh lapisan yang gagal uji pada spektrum kekerasan tinggi, seperti 2H atau lebih. Cat yang terlalu keras ini sejatinya adalah keramik tipis—kuat menahan penetrasi, namun gagal total saat menerima tekanan mekanis lateral atau kejutan termal yang lazim terjadi pada operasional harian mobil. Pelajaran berharga lainnya adalah betapa besarnya peningkatan konsistensi data yang dicapai. Sebelumnya, hasil uji gores sangat bergantung pada individu. Pasca implementasi NOVOTEST TPK-1, variabilitas hasil antar operator menyusut drastis, menciptakan standar emas yang sama bagi semua teknisi.

Alat ini juga memperkuat posisi tawar tim QC terhadap pemasok. Variasi kualitas cat dari pemasok, yang sebelumnya tersembunyi di balik inspeksi visual, kini terekspos dengan jelas. Pengujian rutin menjadi sistem peringatan dini yang andal. Investasi pada sebuah alat uji mekanis yang sederhana namun presisi terbukti memberikan laba atas investasi yang tak terbandingkan dengan biaya perbaikan ulang, apalagi kehilangan kepercayaan pelanggan akibat cacat yang seharusnya bisa dicegah.

Rekomendasi untuk Industri Serupa

Berdasarkan temuan di lapangan, industri otomotif dan pelapisan perlu mentransformasi pengujian kekerasan lapisan dari aktivitas sampingan menjadi pilar utama inspeksi mutu harian. Alat Uji Kekerasan Lapisan Pensil NOVOTEST TPK-1 bukan sekadar instrumen uji, melainkan polis asuransi kualitas. Rekomendasi pertama adalah menetapkan rentang kekerasan spesifik yang disepakati bersama pemasok cat melalui uji empiris langsung di fasilitas masing-masing, tidak hanya mengandalkan datasheet pemasok. Setiap lini produksi memiliki iklim mikro dan karakteristik curing yang unik.

Kedua, selaraskan jadwal pengujian dengan siklus curing aktual. Kekerasan lapisan dapat terus berkembang dalam 48 jam pertama, sehingga data yang diambil terlalu dini bisa menyesatkan. Ketiga, maksimalkan data historis yang direkam. Jangan hanya mencatat gradasi pensil, tetapi hubungkan data ini dengan kegagalan lain seperti chipping atau delaminasi. Pola yang muncul dari data ini akan menjadi aset intelektual paling berharga untuk pengembangan proses pengecatan secara berkelanjutan. Bagi Anda yang ingin mendiskusikan kebutuhan alat ukur dan pengujian untuk lini produksi Anda, tim dari CV. Java Multi Mandiri siap membantu merekomendasikan konfigurasi yang paling sesuai.

Kesimpulan

Pengalaman pabrik otomotif ini menegaskan bahwa Alat Uji Kekerasan Lapisan Pensil NOVOTEST TPK-1 adalah instrumen vital dalam strategi menghindari retak mikro pada cat body mobil. Alat ini terbukti mampu mendeteksi penyimpangan kekerasan yang tidak kasat mata, yang merupakan prekursor langsung dari retak mikro. Implementasinya yang sederhana, hanya membutuhkan pelatihan minimal, mampu memberikan dampak radikal terhadap penurunan klaim garansi dan peningkatan kepercayaan pelanggan. Lebih dari sekadar alat ukur, TPK-1 adalah fondasi untuk membangun komunikasi yang lebih objektif antara produsen, aplikator, dan pemasok cat. Menjadikan pengujian kekerasan lapisan pensil sebagai standar operasional prosedur adalah langkah strategis untuk mengamankan estetika dan integritas produk otomotif jangka panjang. Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, CV. Java Multi Mandiri menyediakan NOVOTEST TPK-1 dan berbagai solusi instrumentasi untuk mendukung konsistensi kualitas di setiap tahap produksi Anda.

FAQ

Apa penyebab utama retak mikro pada cat mobil?

Penyebab utamanya adalah ketidakcocokan antara kekerasan dan elastisitas lapisan cat dengan tekanan yang dialami bodi mobil. Cat yang formulasinya terlalu keras akan menjadi getas dan mudah retak ketika bodi mobil terpapar getaran, benturan kecil, atau perubahan suhu ekstrem yang menyebabkan permukaan memuai dan menyusut.

Bagaimana cara kerja alat uji kekerasan lapisan pensil?

Alat uji bekerja dengan menggoreskan pensil dari berbagai gradasi kekerasan pada permukaan cat menggunakan beban dan sudut yang konstan. Tujuannya adalah menemukan tingkat kekerasan pensil tertinggi yang tidak meninggalkan goresan permanen. NOVOTEST TPK-1, misalnya, menggunakan beban tetap 750 gram pada sudut 45 derajat untuk memastikan setiap pengujian konsisten.

Apakah NOVOTEST TPK-1 sudah sesuai standar internasional?

Ya, Alat Uji Kekerasan Lapisan Pensil NOVOTEST TPK-1 telah memenuhi persyaratan ketat dari standar internasional utama seperti ASTM D3363, ISO 15184:2012, dan EN 13523-4. Kepatuhan ini menjamin bahwa hasil pengujian Anda valid dan dapat dijadikan acuan dalam kontrol kualitas maupun audit.

Seberapa sering pengujian kekerasan perlu dilakukan pada proses pengecatan mobil?

Pengujian idealnya diintegrasikan sebagai bagian dari inspeksi mutu harian, dilakukan pada setiap batch cat yang selesai proses curing, bukan hanya uji sampel sesekali. Mengingat kekerasan dapat terus berkembang dalam 24-48 jam pertama, pengujian sebaiknya dijadwalkan pada interval yang merepresentasikan kekerasan final lapisan.

Rekomendasi Coating Thickness Meter

References

1. ASTM International. (2011). ASTM D3363-05(2011)e2, Standard Test Method for Film Hardness by Pencil Test. West Conshohocken, PA: ASTM International.
2. International Organization for Standardization. (2012). ISO 15184:2012, Paints and varnishes — Determination of film hardness by pencil test. Geneva: ISO.
3. European Coil Coating Association. (2008). ECCA Test Method T4-2008, Pencil Hardness. Brussels: ECCA.
4. Goldschmidt, A., & Streitberger, H. J. (2007). BASF Handbook on Basics of Coating Technology. Hannover: Vincentz Network.
