Sel surya PERC (Passivated Emitter and Rear Cell) mendominasi pasar fotovoltaik global berkat efisiensi konversinya yang superior. Namun, performa tinggi ini sangat bergantung pada integritas lapisan passivation, khususnya silikon nitrida (SiNx). Ironisnya, titik lemah mikroskopis seperti pinholes dan weak spots pada lapisan ini sering kali menjadi sumber degradasi yang signifikan, memicu fenomena Potential Induced Degradation (PID) dan menurunkan output modul secara drastis. Analisis penyebab degradasi passivation SiNx menjadi krusial untuk mempertahankan keandalan jangka panjang. Di sinilah presisi pengukuran menjadi benteng pertahanan pertama. Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1 hadir sebagai instrumen vital yang memungkinkan insinyur kualitas mengidentifikasi area rawan degradasi sebelum proses firing, memastikan setiap wafer memenuhi standar ketat sebelum melanjutkan ke tahap produksi selanjutnya.

1. Apa Itu Degradasi Passivation SiNx pada Sel PERC?
2. Penyebab Degradasi Passivation SiNx: Pinholes dan Weak Spots
3. Dampak Degradasi terhadap Performa Modul Surya
4. Cara Mendeteksi dan Mencegah Degradasi Passivation
5. Pemanfaatan Pemetaan Ketebalan untuk Identifikasi Titik Lemah
6. Peran Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1 dalam Solusi
7. Fitur NOVOTEST TPN-1 yang Mendukung Deteksi Dini
8. Studi Kasus: Implementasi NOVOTEST TPN-1 di Industri Fotovoltaik
9. Kesimpulan
10. FAQ
    1. Mengapa lapisan SiNx pada sel PERC rentan terhadap pinholes?
    2. Bagaimana cara memilih alat ukur ketebalan yang tepat untuk lapisan anti-reflektif?
    3. Apakah NOVOTEST TPN-1 kompatibel untuk mengukur lapisan multi-stack?
    4. Berapa ketebalan ideal lapisan SiNx untuk sel PERC?
    5. Apa hubungan antara ketebalan lapisan SiNx dan degradasi PID?
11. References

Apa Itu Degradasi Passivation SiNx pada Sel PERC?

Passivation pada sel surya merupakan teknik untuk mengurangi rekombinasi pembawa muatan (electron-hole pairs) pada permukaan wafer silikon. Lapisan SiNx memainkan peran ganda: sebagai lapisan anti-reflektif yang memaksimalkan penyerapan cahaya, dan sebagai lapisan passivation yang menjenuhkan dangling bonds pada permukaan silikon melalui difusi hidrogen. Struktur sel PERC mengandalkan stack passivation belakang yang kompleks, biasanya terdiri dari lapisan aluminium oksida (AlOx) dan SiNx, di mana integritas masing-masing lapisan sangat vital.

Degradasi passivation SiNx mengacu pada penurunan kemampuan lapisan ini untuk melindungi permukaan wafer. Proses ini bermula dari cacat mikro seperti pinholes—lubang kecil yang menembus lapisan—atau weak spots, yaitu area dengan ketebalan di bawah spesifikasi. Melalui jalur cacat ini, ion natrium (Na+) dari kaca modul atau kontaminan lain bermigrasi ke permukaan silikon selama operasi lapangan, terutama di bawah bias tegangan tinggi. Akumulasi ion pada area cacat menetralkan efek passivation, menciptakan pusat rekombinasi yang meningkatkan arus bocor. Dalam jangka panjang, mekanisme ini terakselerasi menjadi PID, yang menggerogoti efisiensi modul secara permanen.

Penyebab Degradasi Passivation SiNx: Pinholes dan Weak Spots

Akar utama degradasi passivation terletak pada ketidakseragaman lapisan SiNx yang terdeposisi melalui proses Plasma Enhanced Chemical Vapor Deposition (PECVD). Pinholes terbentuk akibat beberapa faktor simultan. Gas hidrogen (H2) yang merupakan produk sampingan dari dekomposisi gas prekursor silana (SiH4) dan amonia (NH3) sering kali terjebak dalam matriks lapisan yang tumbuh cepat. Gelembung-gelembung mikro ini, jika pecah, meninggalkan rongga yang menjadi jalur langsung bagi kontaminan. Kemunculan partikel asing pada permukaan wafer sebelum deposisi juga mencegah nukleasi lapisan yang homogen, menciptakan void.

Sementara itu, weak spots umumnya disebabkan oleh variasi ketebalan lapisan high-x SiNx. Ketika laju deposisi, tekanan chamber, atau distribusi gas prekursor tidak seragam di seluruh area wafer, beberapa titik menerima material lebih tipis. Area ini memiliki ketahanan dielektrik yang lebih rendah terhadap tegangan bias sistem. Analisis penyebab degradasi passivation SiNx lebih lanjut mengungkapkan bahwa parameter firing juga memegang peranan kritis. Selama proses firing suhu tinggi untuk membentuk kontak metalisasi, gradien termal dapat menyebabkan lapisan SiNx yang sudah tipis mengalami stress dan retak mikro, memperparah weak spots. Difusi hidrogen yang semula bermanfaat untuk passivation, pada area tipis justru dapat keluar terlalu cepat, meninggalkan permukaan yang tidak terlindungi secara optimal.

Dampak Degradasi terhadap Performa Modul Surya

Konsekuensi dari degradasi passivation SiNx sangat terukur dan merugikan. Indikator performa paling sensitif adalah penurunan tegangan sirkuit terbuka (Voc) dan fill factor (FF). Peningkatan rekombinasi pada area cacat mengurangi jumlah pembawa muatan yang dapat diekstraksi sebagai arus, sementara jalur bocor menurunkan resistansi shunt (Rsh), yang secara langsung mengempiskan FF. Efisiensi konversi sel dapat merosot hingga beberapa persen absolut dalam hitungan bulan pertama operasi.

Dalam konteks standar internasional, modul yang mengalami degradasi passivation berat berisiko gagal dalam uji ketahanan yang diwajibkan oleh IEC 61215. Uji PID spesifik (IEC TS 62804-1) mensimulasikan stress tegangan tinggi pada kondisi kelembaban dan suhu ekstrem. Modul dengan distribusi pinholes tinggi akan menunjukkan power loss jauh melampaui ambang batas 5% yang diizinkan. Studi korelasi antara ketebalan lapisan SiNx dan power loss akibat PID secara konsisten menunjukkan bahwa wafer dengan variasi ketebalan lebih dari 10% dari nilai target memiliki laju degradasi tahunan yang secara statistik lebih tinggi. Hal ini menegaskan bahwa kontrol ketebalan bukan hanya metrik kualitas, melainkan prediktor langsung keandalan jangka panjang.

Cara Mendeteksi dan Mencegah Degradasi Passivation

Mendeteksi pinholes dan weak spots pada lapisan transparan setipis 70-100 nm merupakan tantangan inspeksi yang tidak dapat hanya diandalkan pada kamera optik biasa. Inspeksi visual mungkin menangkap diskolorasi berat, tetapi tidak mampu mengidentifikasi variasi ketebalan pada skala nanometer yang menjadi cikal bakal weak spots. Metode skrining presisi memerlukan pemetaan ketebalan pada grid multi-titik di seluruh permukaan wafer.

Pemanfaatan alat ukur ketebalan lapisan dengan prinsip non-destruktif memungkinkan teknisi membuat peta kontur ketebalan SiNx. Area dengan ketebalan di bawah ambang kritis dapat langsung ditandai. Langkah pencegahan proaktif kemudian diambil dengan mengkorelasikan data peta ini dengan parameter mesin PECVD. Misalnya, jika weak spots cenderung terkonsentrasi di tepi wafer, penyesuaian pada desain showerhead atau laju alir gas di zona perifer dapat segera dilakukan. Lebih lanjut, data ketebalan ini menjadi umpan balik untuk mengoptimalkan kurva firing. Dengan mengetahui distribusi ketebalan aktual, profil suhu firing dapat disesuaikan untuk memastikan difusi hidrogen berlangsung homogen, mencegah stress termal pada lapisan yang lebih tipis.

Pemanfaatan Pemetaan Ketebalan untuk Identifikasi Titik Lemah

Pemetaan ketebalan melampaui sekadar pengukuran rata-rata. Prinsip kerjanya adalah menciptakan representasi visual dari distribusi massa lapisan SiNx di atas wafer. Area dengan densitas pinholes tinggi sering kali berkorelasi dengan lembah ketebalan pada peta kontur, menunjukkan zona di mana energi deposisi lokal tidak mencukupi untuk membentuk lapisan yang kohesif. Dengan Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1, teknisi dapat melakukan pemindaian sistematis pada titik-titik yang telah ditentukan, menghasilkan dataset yang siap diinterpretasikan.

Interpretasi peta ketebalan versus distribusi cacat memungkinkan tim kualitas untuk menetapkan batas kendali yang lebih ketat. Misalnya, jika riwayat produksi menunjukkan bahwa area dengan ketebalan di bawah 75 nm memiliki probabilitas kegagalan PID 80%, maka batas spesifikasi bawah dapat ditetapkan di angka tersebut. Data pemetaan ini kemudian diintegrasikan ke dalam sistem Statistical Process Control (SPC). Setiap penyimpangan dari distribusi normal ketebalan akan memicu peringatan dini, memungkinkan intervensi pada proses PECVD sebelum sejumlah besar wafer terlanjur diproses dan masuk ke tahap firing.

Peran Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1 dalam Solusi

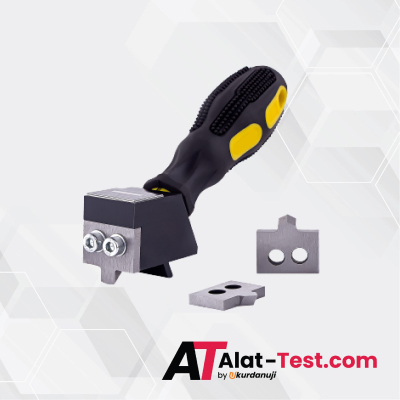

Dalam upaya menganalisis penyebab degradasi passivation SiNx, kehadiran instrumen yang mampu memberikan data kuantitatif secara cepat dan akurat menjadi tidak tergantikan. NOVOTEST TPN-1 beroperasi dengan prinsip pengukuran non-destruktif yang sangat krusial untuk wafer bernilai tinggi. Alat ini memungkinkan teknisi laboratorium atau lini produksi untuk mengukur ketebalan lapisan SiNx pada titik-titik spesifik tanpa merusak struktur wafer. Hal ini membuka peluang untuk inspeksi 100% atau sampling statistik yang representatif tanpa menimbulkan kerugian material.

Keunggulan teknis NOVOTEST TPN-1 terletak pada kemampuannya melakukan pengukuran pada area sangat kecil dengan presisi tinggi, memungkinkan deteksi variasi lokal yang menjadi ciri khas weak spots. Data pengukuran digital yang dihasilkan dapat langsung diekspor dan diintegrasikan ke dalam perangkat lunak SPC. Ini membangun sebuah sistem umpan balik loop tertutup: alat ukur mendeteksi anomali ketebalan, sistem SPC menganalisis tren, dan insinyur proses mengoreksi parameter deposisi. Studi korelasi internal di berbagai fasilitas produksi menunjukkan bahwa data ketebalan dari NOVOTEST TPN-1 memiliki korelasi kuat dengan performa sel setelah firing, khususnya pada parameter shunt resistance dan stabilitas PID. Dengan demikian, alat ini bukan hanya alat ukur, tetapi komponen integral dari strategi pengendalian kualitas proaktif.

Berikut adalah spesifikasi utama yang mendukung perannya dalam analisis degradasi:

Fitur NOVOTEST TPN-1 yang Mendukung Deteksi Dini

Selain spesifikasi dasar, beberapa fitur NOVOTEST TPN-1 secara khusus memperkuat kemampuannya untuk deteksi dini degradasi. Resolusi dan akurasi pada level sub-mikron memungkinkan identifikasi penipisan lapisan yang belum terlihat secara kasat mata. Kemampuannya untuk mengukur secara presisi pada area terbatas sangat ideal untuk menginvestigasi zona mencurigakan di sekitar kontak metalisasi, di mana stress termal paling tinggi. Desainnya yang portabel dan ringkas, dengan dimensi 170 x 50 x 50 mm, memungkinkan alat ini dioperasikan langsung di samping stasiun PECVD atau di dalam laboratorium kualitas tanpa memerlukan ruang khusus. Kemudahan operasi memastikan bahwa pengukuran presisi tidak hanya menjadi domain spesialis, tetapi dapat diintegrasikan secara rutin oleh operator lini.

Studi Kasus: Implementasi NOVOTEST TPN-1 di Industri Fotovoltaik

Sebuah pabrik manufaktur sel surya PERC skala menengah menghadapi masalah serius terkait tingginya laju kegagalan uji PID pada modul sampling mereka. Meskipun parameter deposisi PECVD secara nominal telah sesuai dengan resep standar, hasil uji menunjukkan power loss mencapai 7-9%, jauh melampaui batas yang ditetapkan. Tim insinyur proses mencurigai adanya variasi ketebalan lapisan SiNx yang tidak terdeteksi oleh metode pengukuran rata-rata.

Langkah pertama yang diambil adalah mengimplementasikan inspeksi komprehensif menggunakan Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1. Tim kualitas membuat grid pengukuran pada 25 titik di setiap wafer sampel yang diambil secara periodik dari dua chamber PECVD yang berbeda. Hasil pemetaan dengan NOVOTEST TPN-1 segera mengungkapkan pola yang jelas: wafer dari Chamber A menunjukkan distribusi ketebalan yang relatif seragam di kisaran 78-82 nm. Sebaliknya, wafer dari Chamber B secara konsisten menunjukkan penurunan ketebalan drastis di kuadran kiri bawah, dengan beberapa titik terukur hanya 60 nm—jauh di bawah spesifikasi 80 nm yang ditetapkan. Area tipis ini adalah weak spots yang bertanggung jawab atas degradasi PID.

Berbekal data presisi dari NOVOTEST TPN-1, tim pemeliharaan melakukan investigasi pada Chamber B dan menemukan bahwa showerhead PECVD mengalami penyumbatan parsial pada zona yang sesuai dengan kuadran bermasalah. Keputusan korektif diambil: membersihkan showerhead dan menyesuaikan ulang laju alir gas serta tekanan deposisi untuk mengkompensasi ketidakrataan sementara. Setelah tindakan korektif, pemetaan ulang dengan NOVOTEST TPN-1 mengonfirmasi bahwa ketebalan di seluruh area wafer telah kembali ke rentang target 78-82 nm. Uji PID berikutnya pada modul yang diproduksi pasca-perbaikan menunjukkan penurunan power loss yang signifikan, menjadi hanya 2-3%, sehingga batch produksi tersebut berhasil memenuhi standar IEC 61215. Hasil ini membuktikan bahwa investasi pada alat ukur presisi secara langsung berkontribusi pada peningkatan yield dan keandalan produk.

Kesimpulan

Degradasi passivation SiNx yang dipicu oleh pinholes dan weak spots merupakan ancaman nyata bagi keandalan jangka panjang sel surya PERC. Analisis mendalam terhadap penyebab degradasi menunjukkan bahwa akar masalah sering kali tersembunyi dalam variasi ketebalan lapisan pada skala nanometer yang tidak terdeteksi oleh inspeksi konvensional. Mengadopsi pendekatan kontrol kualitas berbasis data—melalui pemetaan ketebalan yang presisi—adalah strategi paling efektif untuk melakukan intervensi sebelum kerusakan terjadi. Alat Pengukur Ketebalan Lapisan NOVOTEST TPN-1 membuktikan diri sebagai instrumen kunci dalam ekosistem ini, menyediakan data akurat yang menjembatani proses deposisi, firing, dan performa akhir modul.

Untuk mendukung implementasi sistem kendali mutu yang tangguh di fasilitas produksi Anda, CV. Java Multi Mandiri siap menjadi mitra strategis. Sebagai supplier dan distributor alat ukur dan pengujian terpercaya, perusahaan ini menyediakan NOVOTEST TPN-1 dan berbagai instrumen presisi lainnya yang krusial untuk menjamin setiap lapisan memenuhi spesifikasi ketat. Pelajari lebih lanjut bagaimana solusi pengukuran yang tepat dapat mengamankan investasi Anda dalam teknologi sel surya berefisiensi tinggi.

FAQ

Mengapa lapisan SiNx pada sel PERC rentan terhadap pinholes?

Lapisan SiNx rentan terhadap pinholes terutama karena dinamika proses PECVD. Gas hidrogen yang terjebak selama pertumbuhan lapisan cepat dapat membentuk gelembung mikro yang pecah menjadi rongga. Selain itu, kontaminasi partikel pada permukaan wafer sebelum deposisi mencegah pembentukan lapisan yang kontinu, menciptakan lubang kecil yang menjadi jalur bagi kontaminan penyebab degradasi.

Bagaimana cara memilih alat ukur ketebalan yang tepat untuk lapisan anti-reflektif?

Pemilihan alat ukur untuk lapisan anti-reflektif seperti SiNx harus mempertimbangkan beberapa faktor kunci: kemampuan mengukur pada rentang nanometer (biasanya 70-130 nm), metode non-destruktif untuk menjaga integritas wafer, akurasi sub-mikron untuk mendeteksi variasi minor, dan kemampuan untuk mengukur pada area titik yang kecil guna memetakan weak spots. Alat seperti NOVOTEST TPN-1 yang memiliki akurasi tinggi dan operasi sederhana di lini produksi sangat ideal.

Apakah NOVOTEST TPN-1 kompatibel untuk mengukur lapisan multi-stack?

Ya, NOVOTEST TPN-1 dapat digunakan untuk mengukur lapisan multi-stack dengan ketentuan bahwa teknisi memiliki akses ke area potong lintang (cross-section) yang memperlihatkan batas antar lapisan. Alat ini bekerja dengan inspeksi visual mikroskopis pada sampel, sehingga selama setiap lapisan dalam stack dapat dibedakan secara visual di bawah mikroskop, pengukuran individual dapat dilakukan. Ini berguna untuk menganalisis stack AlOx/SiNx pada sel PERC.

Berapa ketebalan ideal lapisan SiNx untuk sel PERC?

Ketebalan ideal lapisan SiNx pada sel PERC merupakan kompromi antara performa optik dan passivation. Secara umum, ketebalan berada dalam rentang 75-85 nm. Ketebalan ini dioptimalkan untuk meminimalkan reflektansi pada spektrum cahaya tampak sekaligus menyediakan perlindungan dielektrik yang memadai. Namun, nilai nominal ini dapat sedikit bervariasi tergantung pada desain sel spesifik dan indeks bias lapisan yang ditargetkan.

Apa hubungan antara ketebalan lapisan SiNx dan degradasi PID?

Hubungan antara ketebalan SiNx dan degradasi PID sangat signifikan. Lapisan yang lebih tipis, terutama di bawah 70 nm, memiliki ketahanan dielektrik yang lebih rendah sehingga memudahkan migrasi ion natrium ke permukaan sel. Weak spots atau area dengan ketebalan di bawah spesifikasi menjadi jalur preferensial bagi arus bocor, yang mempercepat mekanisme PID. Kontrol ketebalan yang ketat dan seragam adalah kunci untuk memitigasi risiko PID.
