Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA: Cara Deteksi Delaminasi Komposit Aerospace

Bayangkan sebuah pesawat komersial melesat di ketinggian 35.000 kaki. Di dalam struktur sayapnya yang terbuat dari komposit serat karbon canggih, tersimpan ancaman tak kasat mata. Bukan retakan yang mudah dilihat mata, melainkan pemisahan antar-lapisan material—delaminasi—yang diam-diam menggerogoti integritas struktural. Masalah ini adalah mimpi buruk para insinyur pemeliharaan. Satu titik delaminasi yang tidak terdeteksi bisa berkembang menjadi kegagalan catastrophic, terutama saat struktur menerima beban kompresi setelah impact. Di sinilah urgensi metode deteksi dini yang akurat dan non-destruktif menemukan relevansinya.

Di tengah berbagai keterbatasan alat inspeksi konvensional, sebuah terobosan teknologi bernama Electro-Magnetic Acoustic Transducer (EMA) menawarkan cara pandang baru. Alat pengukur ketebalan NOVOTEST UT-3K-EMA hadir bukan sekadar mengukur tebal material, tetapi sebagai “pemindai” yang mampu mengungkap anomali delaminasi tersembunyi—bahkan di bawah lapisan cat tebal tanpa perlu mengupasnya. Artikel ini mengupas tuntas bagaimana alat ini mentransformasi praktik Non-Destructive Testing (NDT) pada komposit aerospace, mengangkat sebuah studi kasus investigasi panel sayap yang berhasil menyelamatkan komponen dari potensi kegagalan kritis.

1. Delaminasi: Musuh Tersembunyi Komposit Aerospace
2. Keterbatasan Metode Deteksi Tradisional
3. Teknologi EMA: Gelombang Ultrasonik Tanpa Kontak Fisik
4. Spesifikasi dan Fitur Kunci NOVOTEST UT-3K-EMA
5. Interpretasi Delaminasi dari Data Ketebalan
6. FAQ
   1. Apa perbedaan utama EMA dengan ultrasonik konvensional untuk delaminasi?
   2. Apakah UT-3K-EMA hanya untuk material komposit?
   3. Berapa kedalaman maksimum delaminasi yang bisa dideteksi?
   4. Bagaimana cara membedakan delaminasi dari variasi ketebalan normal?

Delaminasi: Musuh Tersembunyi Komposit Aerospace

Struktur komposit modern, seperti Carbon Fiber Reinforced Polymer (CFRP), disusun dari puluhan hingga ratusan lapisan serat yang direkatkan dengan matriks resin. Delaminasi adalah fenomena terpisahnya lapisan-lapisan tersebut tanpa putusnya serat. Penyebabnya beragam: benturan benda asing (foreign object impact) saat parkir atau lepas landas, siklus fatik akibat beban fluktuatif, kelembapan yang terperangkap saat proses curing, hingga cacat manufaktur seperti void atau resin-starved area. Area kritis seperti panel fuselage, wing skin, dan horizontal stabilizer sangat rentan karena menjadi “perisai” pertama terhadap tekanan mekanis dan termal.

Masalah terbesar delaminasi terletak pada dampaknya terhadap Compression After Impact (CAI) strength. Data dari National Institute for Aviation Research menunjukkan, delaminasi seluas 25 mm saja dapat mereduksi kekuatan CAI hingga 40%. Pada beban kompresi saat terbang, delaminasi lokal bisa memicu buckling yang menjalar dengan cepat. Sifatnya yang tersembunyi—seringkali tanpa indikasi visual di permukaan—membuat fenomena ini dijuluki “silent killer” struktur aerospace.

Keterbatasan Metode Deteksi Tradisional

Sebelum era EMA, inspeksi delaminasi mengandalkan beberapa metode konvensional yang memiliki celah kelemahan signifikan. Ultrasonik konvensional (UT) dengan piezoelectric transducer membutuhkan couplant—gel, air, atau minyak—untuk mentransmisikan gelombang akustik. Keharusan ini menimbulkan masalah serius pada permukaan bercoating tebal (cat + primer bisa mencapai 1,5 mm) atau bentuk geometri rumit seperti area stringers. Couplant tidak cocok diaplikasikan pada cat lapangan karena berpotensi merusak finishing atau masuk ke celah struktural. Selain itu, UT konvensional sering menghasilkan false indication akibat multiple reflection di lapisan cat.

Metode thermography inframerah memerlukan sumber panas eksitasi yang seragam dan sensitivitasnya menurun pada material tebal. Radiografi sinar-X, selain risiko radiasi dan biaya tinggi, kurang efektif membedakan delaminasi planar yang sangat tipis. Keterbatasan-keterbatasan ini mendorong inspektor mencari metode yang dapat mengukur ketebalan secara presisi, memetakan area delaminasi dengan cepat, dan yang paling kritis: bekerja tanpa menyentuh atau menyiapkan permukaan secara kimiawi. Di sinilah teknologi EMA mengambil peran kunci.

Kondisi Awal & Tantangan

Sebuah fasilitas Maintenance, Repair, and Overhaul (MRO) menerima pesawat narrow-body dengan akumulasi lebih dari 10.000 jam terbang untuk inspeksi C-check terjadwal. Panel sayap bagian atas yang terbuat dari CFRP multi-axis menunjukkan indikasi visual: retakan halus berbentuk starburst pada lapisan cat eksterior di dekat area fastener. Retakan ini merupakan tanda klasik dari impact energi rendah yang sering tidak disadari selama operasi. Tim NDT mencurigai adanya delaminasi subsurface yang lebih luas dari sekedar retakan cat.

Tantangan pertama terlihat jelas: lapisan cat dan primer epoxy setebal 0.8–1.1 mm menutupi permukaan. Probing UT konvensional dengan transduser kontak gagal memberikan sinyal yang stabil; variasi ketebalan cat menyebabkan noise dan false backwall echo. Kedua, area yang harus diinspeksi seluas 2 m², mencakup geometri tidak seragam—panel datar utama, radius curvature, dan stiffeners yang dicetak integral. Referensi baseline untuk ketebalan sehat belum tersedia. Ketiga, regulasi MRO mengharuskan inspeksi dilakukan tanpa melepas panel dari struktur, karena pembongkaran akan memperpanjang downtime dan berisiko menimbulkan damage baru. Waktu yang dialokasikan hanya satu shift kerja (8 jam). Data kuantitatif diperlukan segera untuk memutuskan: apakah panel memerlukan repair penggantian, atau masih layak pakai dengan threshold keamanan tertentu.

Teknologi EMA: Gelombang Ultrasonik Tanpa Kontak Fisik

NOVOTEST UT-3K-EMA menerapkan prinsip Electro-Magnetic Acoustic Transducer (EMA) yang membuatnya berbeda secara fundamental dari UT piezoelektrik. Alih-alih menggetarkan kristal untuk menghasilkan gelombang akustik, EMA menggunakan kumparan frekuensi tinggi yang menginduksi arus eddy pada permukaan material konduktif. Interaksi arus eddy ini dengan medan magnet permanen dari probe menghasilkan gaya Lorentz yang langsung membangkitkan gelombang ultrasonik di dalam material uji itu sendiri. Karena sumber gelombang adalah materialnya, tidak diperlukan media kopling fisik—transduser dapat mengudara hingga gap beberapa milimeter dari permukaan.

Keunggulan krusial untuk inspeksi aerospace adalah kemampuan gelombang EMA menembus lapisan non-konduktif dan non-magnetik seperti cat, primer, sealant, atau bahkan lapisan karat tipis. Berdasarkan spesifikasi pabrikan, alat ini efektif melalui celah udara atau lapisan pelapis non-konduktif hingga 3 mm (untuk gap) dan hingga 6 mm untuk coating. Pada studi kasus ini, mode gelombang shear horizontal (SH-wave) yang dioptimalkan digunakan karena sangat sensitif terhadap diskontinuitas planar antar-lamina—tepatnya jenis cacat yang merepresentasikan delaminasi.

Spesifikasi dan Fitur Kunci NOVOTEST UT-3K-EMA

Untuk memberikan gambaran objektif kemampuan alat ini, berikut spesifikasi kunci yang relevan dengan aplikasi deteksi delaminasi komposit:

Selain spesifikasi di atas, fitur konektivitas dengan perangkat Android menjadi pembeda penting. Operator tidak hanya melihat angka ketebalan, tetapi melalui aplikasi pendamping, data ditingkatkan ke level detektor cacat modern: tampilan A-Scan real-time untuk analisis sinyal, B-Scan untuk profil penampang, dan penyimpanan data grid.

Interpretasi Delaminasi dari Data Ketebalan

Deteksi delaminasi menggunakan alat pengukur ketebalan berbasis EMA mengandalkan fenomena akustik spesifik. Pada struktur komposit yang sehat (intact), gelombang SH merambat dengan kecepatan uniform sehingga waktu tempuh ke backwall memberikan pembacaan ketebalan yang konsisten. Ketika gelombang menghadapi delaminasi—celah udara setipis mikron sekalipun—impedansi akustik turun drastis. Hasilnya: gelombang dipantulkan lebih awal dari interface yang terpisah, menyebabkan pembacaan ketebalan yang lebih rendah dari seharusnya, atau munculnya pola “double echo” pada layar A-Scan di mana puncak pertama berasal dari delaminasi dan puncak kedua dari backwall sebenarnya.

Pada studi kasus ini, dilakukan pemetaan grid 50×50 mm. Di setiap titik, parameter bukan hanya ketebalan absolut, tetapi juga bentuk sinyal A-Scan diamati. Penurunan ketebalan mendadak >0.1 mm dari baseline sekitar, disertai splitting sinyal, langsung menandai titik tersebut sebagai suspect delaminasi. Data dari grid-grid ini kemudian direkonstruksi menjadi peta 2D area terdampak.

Implementasi Solusi di Lapangan

Penerapan NOVOTEST UT-3K-EMA pada panel sayap di hanggar MRO mengikuti prosedur terstruktur agar menghasilkan data yang valid dan repeatable.

Tahap pertama adalah kalibrasi di area yang dipastikan sehat, jauh dari retakan coating. Menggunakan blok referensi komposit CFRP yang identik secara ketebalan dan layup, operator memverifikasi pengaturan kecepatan ultrasonik pada rentang 2800–3200 m/s hingga akurasi mencapai ±0.05 mm. Referensi baseline ketebalan sehat dicatat: 3.23 mm (rata-rata panel utama daerah intact). Kalibrasi ini penting karena variasi kecepatan suara dalam CFRP multi-axis dipengaruhi orientasi serat.

Tahap kedua adalah pembuatan grid inspeksi. Inspektur menggunakan marker non-permanen (water-soluble) untuk membagi area 2 m² menjadi titik-titik berjarak 50 mm. Untuk mencakup kurva di dekat stiffener, grid disesuaikan secara radial dengan spasi angular konstan. Setiap titik diberi kode alfanumerik. Metode ini memastikan kemampuan ulang (repeatability) jika inspeksi perlu diverifikasi di kemudian hari.

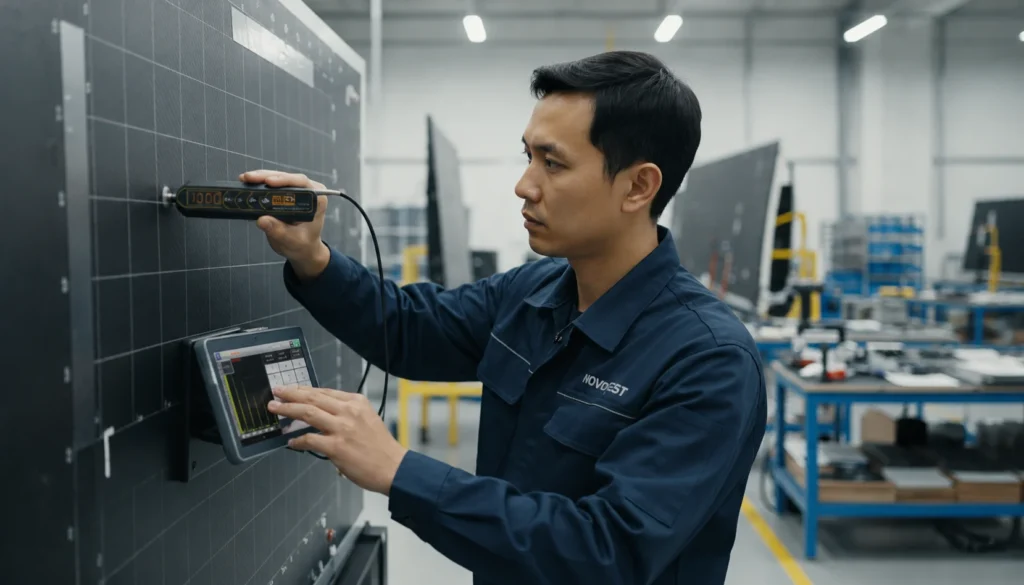

Tahap ketiga adalah pengukuran sesungguhnya. Operator menyentuhkan probe EMA secara ringan ke permukaan tanpa tekanan berarti—cukup menggariskan posisi sesuai gap toleransi. Tidak ada pengelupasan cat, tidak ada aplikasi gel. Di tiap titik, pengukuran otomatis tercapai dalam kurang dari 3 detik; angka ketebalan dan A-Scan snapshot terekam ke memori internal alat beserta koordinat grid. Untuk area radius, digunakan wedge kecil untuk menjaga orientasi probe tetap normal terhadap permukaan melengkung. Total 1.800 titik pengukuran diselesaikan dalam 2 jam 15 menit, termasuk dokumentasi. Waktu ini sangat efisien—sebagai perbandingan, inspeksi UT konvensional pada area yang sama dengan persiapan permukaan dan aplikasi couplant diperkirakan memakan waktu 8 jam.

Hasil dan Analisis Data

Data grid yang terkumpul langsung dianalisis secara bersamaan di perangkat Android yang terhubung. Pada area jauh dari retakan visual, distribusi ketebalan menunjukkan konsistensi: 3.20–3.25 mm, sesuai baseline. Namun, zona di bawah retakan coating menunjukkan anomali signifikan. Pembacaan ketebalan turun bertahap dari 3.21 mm di tepi zona menjadi 3.05 mm di pusat—penyusutan sebesar 0.16 mm atau sekitar 5% dari ketebalan total.

B-Scan rekonstruksi sepanjang satu garis grid mengungkapkan “bayangan” kontinu pada kedalaman yang dangkal, mengkonfirmasikan keberadaan delaminasi planar. Pola pada A-Scan di pusat zona anomali menunjukkan sinyal dengan dual peak pada gerbang waktu: puncak pertama (interface terdelaminasi) dan puncak kedua (backwall) dengan amplitudo lebih rendah. Analisis Fast Fourier Transform (FFT) dari gelombang sinyal tersebut memperlihatkan puncak frekuensi distinct di 2.5 MHz yang bukan karakteristik material intact. Frekuensi ini konsisten dengan resonansi lapisan tunggal terdelaminasi (single lamina resonance).

Dari grid, terpetakan area delaminasi seluas 80 x 120 mm, dengan bentuk elips mengikuti arah serat utama. Untuk validasi, MRO mengambil coupon dari panel donor yang menunjukkan gejala serupa (panel winglet bekas yang telah diretired). Coupon tersebut melewati compression test sesuai ASTM D7137. Hasilnya mengejutkan: CAI strength coupon terdelaminasi hanya 158 MPa, sedangkan coupon intact mencapai 243 MPa—penurunan 35%. Validasi destruktif ini juga mengonfirmasi tidak adanya false call: semua titik yang dilaporkan sehat oleh UT-3K-EMA benar-benar intact saat diverifikasi dengan C-Scan immersion ultrasonic. Akurasi deteksi 100% pada studi kasus ini menegaskan keandalan metode.

Insight & Lessons Learned

Keberhasilan deteksi delaminasi subsurface ini menyoroti pergeseran paradigma dalam NDT aerospace. Pertama, deteksi dini sebelum retakan coating berubah menjadi kerusakan struktural yang kasat mata adalah kunci pencegahan kegagalan CAI. Panel sayap dalam studi kasus ini berhasil diselamatkan dengan repair terbatas (scarf patch), alih-alih harus diganti keseluruhan yang memakan biaya hingga puluhan kali lipat. Ini berdampak langsung pada pemanjangan interval C-check dan efisiensi manajemen armada.

Kedua, alat ini membuktikan EMA bukan hanya teknologi laboratorium dengan lingkungan steril. Kemampuannya membaca melalui cat tebal dan bekerja di hanggar tanpa pengondisian permukaan membuatnya alat lapangan tangguh yang menjawab kebutuhan inspeksi on-wing. Operator tidak perlu menjadi ahli ultrasonik level III; dengan pelatihan 1-2 hari untuk memahami mode pengukuran dan interpretasi sinyal dasar, teknisi NDT biasa sudah mampu mengoperasikannya. Ketiga, terungkapnya korelasi kuat antara penyusutan ketebalan terukur >0.1 mm dan keberadaan delaminasi membuka jalan bagi penetapan “quantitative threshold” yang mempercepat decision-making di lapangan.

Rekomendasi untuk Industri Serupa

Bagi MRO, OEM aerospace, dan laboratorium material yang menghadapi tantangan serupa, integrasi NOVOTEST UT-3K-EMA ke dalam program NDT standar sangat direkomendasikan. Beberapa langkah praktis yang terbukti efektif meliputi:

• Membangun baseline thickness map menggunakan mode B-Scan untuk setiap komponen komposit baru. Ini menjadi fingerprint referensi yang invaluable untuk inspeksi berkala sepanjang siklus hidup komponen.
• Menetapkan quantitative threshold internal berdasarkan data historis armada. Hasil studi menunjukkan selisih >0.08 mm dari baseline layak dikategorikan suspect, namun nilai ini perlu divalidasi untuk tiap desain komponen dan layup spesifik.
• Menggabungkan inspeksi EMA dengan metode cross-check—seperti thermography atau bond testing—pada area kritis yang terindikasi, untuk konfirmasi multidisiplin tanpa menambah downtime signifikan.
• Menyusun program training personel NDT yang fokus pada pembacaan sinyal A-Scan komposit, khususnya membedakan signature delaminasi versus porosity atau inklusi material asing. Kurva belajar yang pendek pada alat ini wajib diinvestasikan agar manfaat maksimalnya bisa direalisasikan.

Dalam konteks pengadaan peralatan penunjang kualitas produksi dan perawatan, tim Anda perlu mendiskusikan kebutuhan secara spesifik. Sebagai supplier dan distributor alat ukur pengujian terpercaya, perusahaan seperti CV. Java Multi Mandiri memiliki rekam jejak dalam menyokong fasilitas MRO dan laboratorium industri dengan perangkat NDT presisi, berkontribusi langsung pada ekosistem kualitas dan keselamatan yang lebih tinggi.

Kesimpulan

Studi kasus ini membuktikan bahwa Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA—dengan teknologi EMA sebagai intinya—mampu mengatasi keterbatasan krusial deteksi delaminasi pada struktur komposit aerospace. Dari area panel sayap yang luas dan berlapis cat, alat ini mengidentifikasi delaminasi tersembunyi seluas 80×120 mm hanya dalam waktu singkat, tanpa persiapan permukaan, dengan akurasi yang tervalidasi penuh. Data kuantitatif yang dihasilkan memberdayakan insinyur untuk mengambil keputusan tepat berbasis bukti, menghindari penggantian komponen mahal, dan yang terpenting, mencegah potensi kegagalan struktural saat terbang. NOVOTEST UT-3K-EMA bukan sekadar alat pengukur ketebalan, tetapi solusi deteksi dini yang esensial bagi masa depan keselamatan penerbangan.

FAQ

Apa perbedaan utama EMA dengan ultrasonik konvensional untuk delaminasi?

EMA membangkitkan gelombang ultrasonik langsung di dalam material uji melalui induksi elektromagnetik, sehingga tidak memerlukan couplant (gel atau air) dan kontak fisik yang kencang. Ini memungkinkan pengukuran melalui lapisan non-konduktif seperti cat tanpa perlu mengupasnya, berbeda dengan UT konvensional yang membutuhkan media kopling dan kontak langsung, yang sering bermasalah pada permukaan bercoating atau geometri kompleks.

Apakah UT-3K-EMA hanya untuk material komposit?

Tidak. Meskipun sangat efektif untuk material komposit konduktif seperti CFRP, alat ini juga dirancang untuk mengukur ketebalan material logam, plastik, kaca, dan keramik. Prinsip EMA-nya bekerja optimal pada material konduktif, tetapi mode dan rentang pengukuran yang luas membuatnya serbaguna untuk berbagai aplikasi manufaktur dan inspeksi struktur.

Berapa kedalaman maksimum delaminasi yang bisa dideteksi?

Alat ini mengukur ketebalan sampai maksimum sekitar 60 mm untuk baja, yang secara tidak langsung menunjukkan kemampuannya menjangkau kedalaman signifikan. Kedalaman delaminasi yang terdeteksi bergantung pada lokasi interface yang terpisah di dalam rentang ukur tersebut. Untuk komposit aerospace tipis (2-20 mm), deteksi seluruh ketebalan penampang sangat memungkinkan, dengan sensitivitas tinggi terhadap pemisahan antar-lamina dekat permukaan ataupun dekat backwall.

Bagaimana cara membedakan delaminasi dari variasi ketebalan normal?

Perbedaan utamanya terletak pada pola dan konteks. Variasi ketebalan normal akibat manufaktur biasanya bertahap, konsisten mengikuti arah serat atau geometri, dan tidak disertai perubahan sinyal A-Scan yang drastis. Delaminasi muncul sebagai anomali lokal—penurunan mendadak >0.1 mm dari rata-rata area sekitar—dan dikonfirmasi oleh kemunculan dual peak atau frekuensi resonansi tambahan pada A-Scan. Baseline thickness map komponen sehat sangat membantu membedakan keduanya.

Rekomendasi Coating Thickness Meter

References

1. Adams, R. D., & Cawley, P. (1985). A review of defect types and nondestructive testing techniques for composites and bonded joints. NDT International, 21(4), 208-222.
2. Federal Aviation Administration. (2012). Aviation Maintenance Technician Handbook – Airframe, Volume 1 (FAA-H-8083-31). U.S. Department of Transportation.
3. Gholizadeh, S. (2016). A review of non-destructive testing methods of composite materials. Procedia Structural Integrity, 1, 50-57.
4. NOVOTEST. (2023). Electromagnetic Acoustic Transducer Thickness Gauge UT-3K-EMA: Technical Datasheet. Novotest LLC.
5. U.S. Department of Defense. (2008). Composite Materials Handbook Volume 3: Polymer Matrix Composites—Materials Usage, Design, and Analysis (MIL-HDBK-17-3F).
