PCE-DSX 20 – Car Measuring Device (Stroboscope) dengan Trigger Input | Inspeksi Kecepatan & Gerak Tanpa Kontak

Di lapangan, banyak masalah kualitas dan reliability mesin berputar justru muncul saat mesin sudah berada pada kecepatan kerja: slip belt, misalignment kopling, ketidak-sejajaran pulley, getaran yang “baru terasa” di rpm tertentu, sampai cacat periodik pada proses continuous production (misalnya printing, labeling, atau web handling). Tantangannya sederhana tapi sering menyulitkan: saat komponen bergerak cepat, mata manusia tidak mampu menangkap detail. Akibatnya, inspeksi berubah menjadi “feeling”—operator hanya mengandalkan suara, getaran tangan, atau indikator proses yang kadang terlambat memberi sinyal.

Risikonya jelas. Jika akar masalah tidak terlihat sejak dini, downtime mendadak bisa terjadi, scrap meningkat, dan troubleshooting menjadi panjang karena teknisi harus menebak-nebak apa yang terjadi di balik gerakan cepat. Di titik inilah kebutuhan alat bantu inspeksi tanpa kontak jadi penting: perangkat yang bisa “membekukan” gerakan secara visual, membantu teknisi memverifikasi kecepatan putar, melihat pola getaran/ketidakstabilan, dan menilai kualitas gerak tanpa harus menghentikan mesin atau menyentuh komponen yang sedang berputar.

Deskripsi Singkat PCE-DSX 20 with Trigger Input

PCE-DSX 20 with Trigger Input adalah stroboscope portabel untuk profesional pemeliharaan dan service industri yang digunakan untuk pengukuran kecepatan/gerak serta observasi motion pada objek berputar atau bergerak cepat. Alat ini memanfaatkan kilatan xenon yang kuat untuk menghasilkan efek visual “optical standstill” sehingga komponen terlihat seolah diam atau bergerak lambat—memudahkan inspeksi detail yang biasanya tidak terlihat oleh mata telanjang.

Keunggulan yang terasa di lapangan adalah cara seting yang praktis melalui tombol dan rotary knob, tampilan digital yang jelas, serta adanya trigger input eksternal untuk sinkronisasi/trigger dari sinyal luar. Dengan demikian, PCE-DSX 20 tidak hanya dipakai untuk cek rpm, tetapi juga untuk verifikasi sinkronisasi proses, pengamatan deviasi gerak, dan inspeksi cacat periodik pada produksi berkecepatan tinggi.

Fungsi & Kegunaan Produk

Fungsi utama alat

1. Membantu pengukuran kecepatan putar/gerak secara visual tanpa kontak dengan mengatur flash rate hingga gerakan tampak diam (optical standstill).

2. Membantu observasi gerak (motion observation) untuk melihat slip, wobble, runout, pola getaran, dan cacat periodik pada komponen berkecepatan tinggi.

3. Sinkronisasi dengan sinyal eksternal melalui trigger input sehingga kilatan dapat mengikuti timing dari sumber luar (misalnya sensor/PLC/encoder) ketika diperlukan.

Kegunaan spesifik di lapangan (contoh yang sering ditemui)

• Verifikasi kecepatan putar motor, fan, impeller, rotor, roller, atau shaft pada saat mesin running.

• Inspeksi slip belt atau ketidakstabilan transmisi: belt tampak “merayap”, pulley tampak tidak konsentris, atau terdapat osilasi periodik.

• Pemeriksaan register dan pulsasi pada proses web/printing/labeling: pola yang biasanya blur menjadi terlihat dan bisa dibandingkan antar titik proses.

• Observasi kualitas gerak pada mesin packaging, bottling, conveyor berkecepatan tinggi, serta proses produksi yang sulit dihentikan.

Skenario sebelum / saat / sesudah pekerjaan

• Sebelum: teknisi menerima keluhan “getaran naik di 2.900 rpm” atau “hasil cetak bergaris setiap interval tertentu”, namun secara visual tidak ada yang jelas.

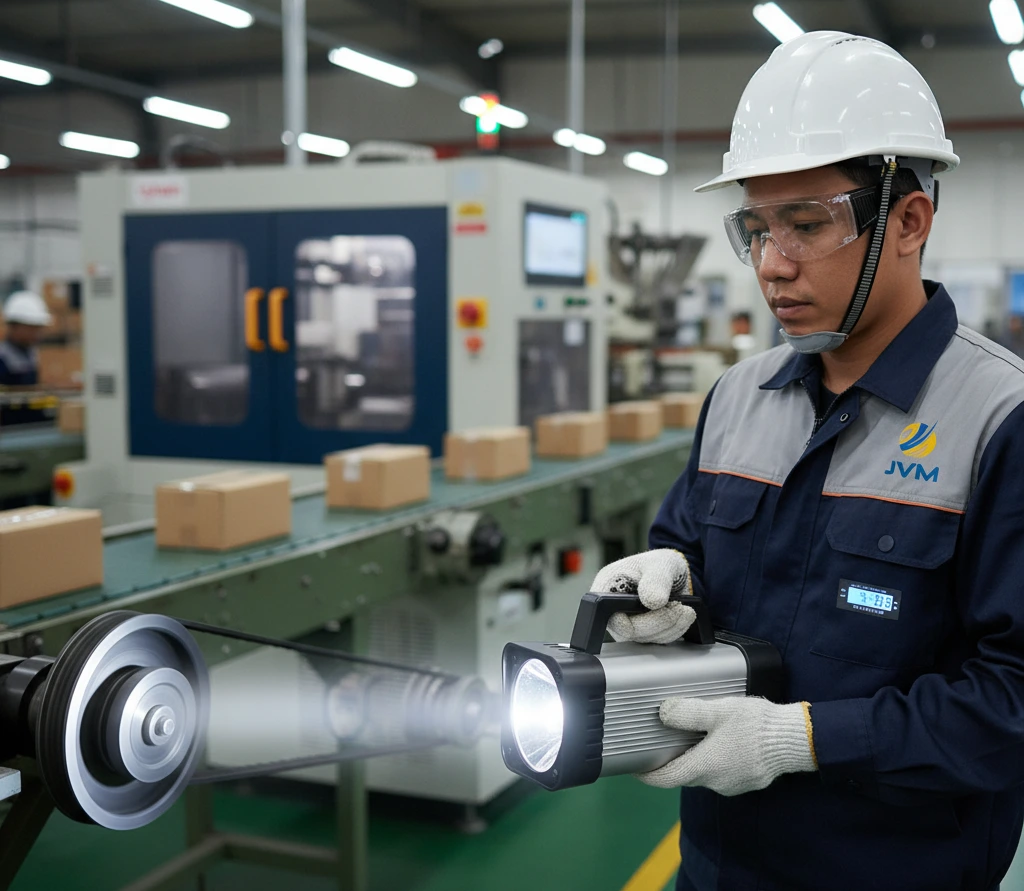

• Saat: stroboscope diarahkan ke area kritis (marking pada shaft, sisi pulley, tepi roller, atau label/mark di web). Flash rate disetel sampai objek tampak diam; pada titik ini, deviasi gerak biasanya langsung terlihat: wobble, ketidaksejajaran, atau slip mikro. Prinsip visual persistence memungkinkan gerak cepat tampak statis/melambat sehingga inspeksi lebih mudah.

• Sesudah: hasil inspeksi menjadi dasar tindakan—misalnya penyesuaian tension belt, alignment ulang, koreksi sinkronisasi, atau penjadwalan balancing/overhaul. Yang terpenting, tindakan tidak lagi berbasis dugaan.

Mode kerja / metode pengukuran yang relevan

• Mode manual (set flash rate langsung): teknisi menyetel flash sampai gerak tampak diam lalu membaca nilai pada display.

• Mode sinkronisasi eksternal (trigger input): kilatan mengikuti sinyal luar untuk kebutuhan sinkronisasi proses/validasi speed reference.

• Pilihan half/double speed via keyboard: membantu mengatasi fenomena harmonik stroboskopik (misalnya tampak diam pada kelipatan tertentu) agar interpretasi lebih aman.

Bidang / Industri Pengguna

• Maintenance & reliability engineer: alat bantu inspeksi cepat untuk verifikasi rpm dan observasi anomali gerak saat commissioning atau troubleshooting.

• Teknisi service mesin produksi: “mata tambahan” untuk melihat slip, pulsasi, dan cacat periodik tanpa membongkar.

• QC proses continuous (printing, labeling, web handling): alat verifikasi visual register, kestabilan gerak, dan defect periodik.

• Industri otomotif & manufaktur: inspeksi motor, belt, cylinder, rotor, shaft saat running untuk memastikan kesesuaian speed dan kualitas gerak.

• Utility & HVAC/ventilasi: pengecekan fan/impeller/rotary equipment yang sulit diakses tanpa menghentikan sistem.

Keunggulan / Highlights

• Keselamatan kerja meningkat karena inspeksi dilakukan tanpa kontak langsung dengan komponen berputar. Dalam banyak kasus, teknisi bisa menjaga jarak aman sambil tetap mendapatkan detail visual yang dibutuhkan.

• Efisiensi troubleshooting: stroboscope membantu mempercepat isolasi akar masalah—bukan menggantikan vibration analyzer, tetapi mempercepat “visual confirmation” yang sering jadi bottleneck saat mesin tidak boleh stop.

• Mengurangi risiko salah interpretasi: adanya opsi pemilihan half/double speed membantu teknisi menghindari jebakan pembacaan pada kelipatan/harmonik ketika objek tampak diam lebih dari satu “gambar”.

• Praktis untuk area sulit: desain portabel memudahkan penggunaan di titik yang sempit atau hard-to-reach, sehingga inspeksi tidak harus menunggu kondisi ideal.

• Trigger input eksternal: berguna saat teknisi perlu sinkronisasi dengan sumber sinyal luar (misalnya timing proses atau reference tertentu) agar observasi lebih konsisten pada kondisi produksi nyata.

Perbandingan Produk

Berikut posisi PCE-DSX 20 dalam konteks pendekatan inspeksi kecepatan/gerak di lapangan.

Catatan lapangan: stroboscope unggul untuk “melihat” masalah (slip, wobble, ketidakstabilan periodik) yang sering tidak langsung terbaca sebagai angka, tetapi tampak jelas setelah gerakan dibekukan secara visual.

Spesifikasi Teknis

Tata Cara Pemakaian

Berikut alur ringkas yang umum dipakai teknisi saat inspeksi mesin berputar dengan stroboscope.

1. Persiapan alat: pastikan sumber daya AC sesuai (230 V AC 50/60 Hz untuk varian PCE-DSX 20).

2. Identifikasi titik observasi: pilih area yang memiliki mark/tekstur/tepi jelas (misalnya garis pada shaft, tepi pulley, atau label pada web). Jika permukaan terlalu homogen, buat marking sederhana agar lebih mudah “dikunci” secara visual. Prinsip ini umum pada teknik stroboskopik.

3. Nyalakan alat dan pilih mode pengukuran yang dibutuhkan (speed/flash frequency, atau sinkronisasi jika memakai trigger input sesuai kebutuhan pekerjaan).

4. Arahkan flash ke objek dan lakukan penyetelan: gunakan tombol/rotary knob sampai objek tampak diam atau bergerak sangat lambat (optical standstill).

5. Validasi interpretasi: gunakan fitur half/double speed bila diperlukan untuk menghindari pembacaan pada kelipatan (misalnya tampak ada dua bayangan mark).

6. Catat hasil: dokumentasikan nilai rpm/frekuensi, kondisi visual (runout, slip, pulsasi), dan lokasi pengukuran untuk repeatability inspeksi berikutnya.

7. Setelah selesai: matikan alat, biarkan lampu flash berhenti, dan simpan di tempat kering sesuai kondisi operasi yang disarankan (hindari kelembapan tinggi).

Catatan penting keselamatan: stroboscope membuat objek tampak diam, padahal komponen tetap berputar pada kecepatan tinggi. Jaga jarak aman dan jangan menyentuh objek uji saat inspeksi berlangsung.

Cara Kerja / Metode Pengukuran

Secara praktis, stroboscope bekerja dengan mengirim kilatan cahaya berulang (flash). Ketika frekuensi kilatan disetel sehingga “selaras” dengan kecepatan putar objek, mata menangkap rangkaian gambar pada posisi yang sama—muncul fenomena visual persistence yang membuat objek tampak diam atau bergerak lambat.

Apa yang “dideteksi” di sini bukan sensor kontak, melainkan sinkronisasi antara:

• pola gerak periodik objek (rotasi/gerak berulang), dan

• timing kilatan xenon (flash frequency).

Bagaimana alat membedakan kondisi (secara lapangan):

• Jika flash terlalu rendah/tinggi, mark pada objek tampak berjalan maju/mundur (seolah bergerak pelan).

• Saat flash tepat, mark tampak stabil (optical standstill). Pada titik ini, nilai yang tampil menjadi referensi seting frekuensi/kecepatan sesuai mode yang dipilih.

Batasan praktis yang perlu diingat teknisi:

• Permukaan terlalu halus tanpa marking membuat “lock” visual lebih sulit; marking sederhana sangat membantu.

• Fenomena harmonik: pada beberapa kondisi, objek dapat tampak stabil pada kelipatan tertentu (misalnya tampak ada dua mark). Karena itu fitur half/double speed relevan untuk memeriksa ulang interpretasi.

• Lingkungan: area dengan cahaya sangat terang atau akses sempit perlu penataan posisi agar flash efektif mengenai titik observasi.

Kelengkapan Produk

kelengkapan umumnya mencakup:

• Unit utama PCE-DSX 20

• Plug untuk trigger input

• Power cable

• User manual

Manfaat bagi Pengguna

• Efisiensi kerja: inspeksi cepat tanpa perlu shutdown hanya untuk “melihat” apakah ada slip, wobble, atau ketidakstabilan periodik.

• Peningkatan kualitas: membantu teknisi menangkap defect periodik lebih awal (misalnya ketidakstabilan register pada printing/labeling) sebelum scrap melebar.

• Penghematan biaya: diagnosa lebih terarah mengurangi trial-and-error, mempercepat perbaikan, dan menurunkan risiko komponen rusak berantai.

• Pengurangan kesalahan: half/double speed dan trigger input memberi opsi validasi tambahan agar pembacaan dan interpretasi lebih konsisten pada mesin berkecepatan tinggi.

• Mendukung commissioning: verifikasi sinkronisasi speed, gerak, dan perilaku mekanis saat mesin pertama kali dijalankan atau setelah overhaul.

FAQ

1. Apakah alat ini bisa digunakan untuk melihat slip belt saat mesin berjalan?
   Bisa. Stroboscope sangat membantu membuat gerak belt/pulley tampak lambat atau diam sehingga slip mikro dan ketidakstabilan periodik lebih mudah terlihat.

2. Apakah alat ini aman digunakan di dekat mesin berputar?
   Aman selama prosedur keselamatan dipatuhi: jaga jarak, jangan menyentuh objek yang tampak diam (karena sebenarnya tetap berputar cepat), dan pastikan posisi kerja stabil.

3. Apa fungsi trigger input eksternal pada PCE-DSX 20?
   Trigger input memungkinkan kilatan disinkronkan/ditrigger dari sinyal luar, berguna untuk observasi yang harus mengikuti timing tertentu atau untuk sinkronisasi dengan reference eksternal.

4. Mengapa terkadang objek tampak diam tetapi nilainya terasa “aneh”?
   Stroboscope bisa “mengunci” pada kelipatan/harmonik sehingga tampak ada lebih dari satu bayangan mark. Fitur half/double speed membantu memeriksa ulang agar interpretasi lebih aman.

5. Apakah alat ini perlu kalibrasi rutin?
   Untuk perangkat ukur di lingkungan industri, praktik baiknya adalah melakukan pengecekan berkala sesuai prosedur internal perusahaan (misalnya verifikasi terhadap reference speed/sinyal). Secara operasional, konsistensi cara pengukuran (titik observasi, marking, jarak, sudut) juga sangat menentukan repeatability.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya perangkat inspeksi seperti stroboscope dalam mendukung pemeliharaan mesin berputar, troubleshooting cepat, dan kontrol kualitas proses berkecepatan tinggi. Kami berfokus melayani kebutuhan klien bisnis dan aplikasi industri dengan instrumen yang relevan untuk pekerjaan lapangan. Jika Anda ingin meningkatkan ketepatan inspeksi kecepatan dan observasi gerak pada mesin produksi tanpa mengganggu operasi, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang paling sesuai.
