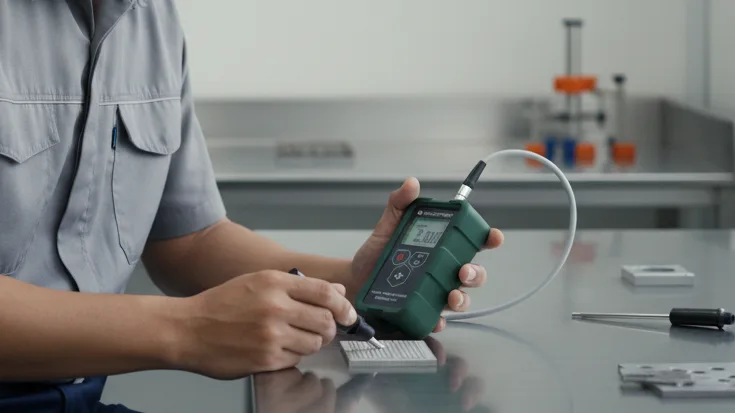

Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M: Deteksi Overestimate DFT Akibat Surface Profile

Bayangkan Anda berdiri di galangan kapal, memegang laporan inspeksi yang menunjukkan bahwa ketebalan lapisan cat (Dry Film Thickness/DFT) pada lambung kapal telah memenuhi spesifikasi 320 mikron. Semua titik ukur menunjukkan angka di atas minimum. Namun, enam bulan kemudian, bintik-bintik karat mulai bermunculan. Investigasi menyeluruh mengungkap fakta mengejutkan: DFT yang Anda baca selama ini ternyata menipu. Angka yang muncul di layar alat ukur Anda “lebih tebal” karena mengukur dari puncak profil permukaan baja yang telah di-blasting, bukan dari dasar lembahnya. Inilah fenomena overestimate DFT surface profile, sebuah kesalahan sistematis yang sering luput dan menjadi silent killer bagi ketahanan struktur di industri marine dan struktural. Di sinilah Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M membuktikan nilainya. Dengan fitur base metal reading adjustment, alat ini mengoreksi kesalahan tersebut, memastikan setiap mikron cat yang diaplikasikan benar-benar melindungi substrat, bukan sekadar memenuhi angka di atas kertas.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Mengapa surface profile pada baja yang sudah di-blast cleaning bisa menyebabkan overestimate DFT?
   2. Apakah saya bisa menggunakan alat ukur ketebalan lapisan biasa untuk permukaan yang sudah di-blast?
   3. Bagaimana cara mengkalibrasi NOVOTEST TP-1M pada permukaan baja yang berprofil?
   4. Apakah semua alat ukur ketebalan lapisan memiliki fitur kompensasi surface profile seperti TP-1M?
10. References

Latar Belakang Masalah

Kegagalan memahami bahwa overestimate DFT surface profile adalah akar masalah teknis yang kritis telah menyebabkan kerugian finansial yang sangat besar. Mekanisme overestimate ini sederhana namun sering terabaikan. Ketika pelat baja menjalani abrasive blast cleaning, permukaannya tidak lagi rata. Proses ini membentuk profil permukaan (surface profile) menyerupai pegunungan dan lembah mikroskopis dengan tinggi yang bisa mencapai 50–100 µm, tergantung pada jenis dan ukuran abrasive yang digunakan. Alat ukur DFT konvensional yang dikalibrasi pada permukaan baja halus (smooth reference plate) akan meletakkan probe-nya di atas “puncak” profil, bukan di “dasar” lembah. Akibatnya, alat membaca ketebalan lapisan cat ditambah tinggi profil dari puncak ke lembah.

Standar internasional seperti SSPC-PA 2 dan ISO 19840 telah secara eksplisit mengantisipasi masalah ini. Keduanya mensyaratkan agar pengukuran DFT pada substrat yang diprofilkan harus dikompensasi dengan nilai profil permukaan. Umumnya, jika profil permukaan terukur setinggi 75 mikron, maka nilai DFT yang terbaca pada alat harus dikurangi dengan nilai tertentu (seringkali sekitar 40-60% dari profil, atau sesuai dengan praktik zeroing pada permukaan berprofil). Kegagalan menerapkan kompensasi ini menciptakan ilusi berbahaya. Seorang QA/QC engineer di lapangan akan melihat hasil pengukuran di atas ambang batas spesifikasi dan memberikan tanda “lulus”, tanpa menyadari bahwa ketebalan cat sebenarnya di atas lembah profil bisa sangat tipis, jauh di bawah spesifikasi minimum. Inilah resep sempurna untuk korosi prematur yang hanya menunggu waktu untuk muncul.

Kondisi Awal & Tantangan

Sebuah proyek pemeliharaan struktur dermaga baja di lingkungan pesisir menjadi studi kasus yang sempurna. Proyek ini melibatkan blasting ulang dan pengecatan pada ratusan meter persegi balok penyangga yang terus-menerus terpapar percikan air laut—sebuah zona korosif kategori C5-M berdasarkan ISO 12944. Kontraktor spesialis blasting menggunakan abrasive steel grit dengan spesifikasi yang menghasilkan profil permukaan cukup agresif. Pengukuran dengan replica tape menunjukkan profil rata-rata berada di angka 85 µm, dengan beberapa area mencapai 100 µm.

Tim inspeksi pengecatan pada saat itu menggunakan alat ukur DFT digital standar yang telah dikalibrasi pada pelat baja nol yang halus. Prosedur pengukuran dilakukan sesuai jumlah titik, namun tanpa prosedur kompensasi profil. Hasilnya, lebih dari 90% area menunjukkan DFT rata-rata 300-330 µm, melampaui spesifikasi kontrak 280 µm. Sertifikat inspeksi ditandatangani, struktur dianggap terlindungi. Namun, kurang dari 12 bulan kemudian, jebakan overestimate DFT surface profile mulai terungkap. Inspeksi visual menemukan lepuhan dan karat di simpul-simpul sambungan yang mengalami tekanan struktural tertinggi. Ini adalah titik kritis yang memicu pertanyaan besar: jika DFT sudah sesuai, mengapa sistem pelapisan gagal secepat ini? Tantangannya adalah membuktikan bahwa kesalahan pengukuran—bukan kegagalan material cat—adalah penyebab utamanya, dan mencegah kejadian serupa di fase proyek berikutnya.

Metode Pengujian yang Digunakan

Untuk membuktikan hipotesis dan menyelesaikan masalah, tim memutuskan untuk mengerahkan Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M. Alasan pemilihan ini sangat teknis: tidak semua alat ukur DFT diciptakan sama. Keunggulan utama NOVOTEST TP-1M terletak pada kemampuannya melakukan base metal reading adjustment secara fleksibel langsung di lapangan. Alat ini tidak terpaku pada kalibrasi pabrik menggunakan pelat halus, melainkan memungkinkan pengguna untuk melakukan prosedur zeroing pada benda uji yang sesungguhnya, yaitu permukaan baja yang sudah di-blasting.

Metodologi verifikasi dimulai dengan mengukur surface profile menggunakan alat profil meter digital untuk mendapatkan data kuantitatif puncak-ke-lembah. Selanjutnya, pada sebuah bare blasted panel yang disiapkan khusus sebagai area uji, teknisi melakukan zeroing NOVOTEST TP-1M. Dengan menempatkan probe pada permukaan baja berprofil tersebut dan menetapkannya sebagai titik nol, alat secara cerdas memperhitungkan geometri puncak dan lembah sebagai baseline baru. Langkah ini secara fundamental berbeda dari praktik lama karena “memberi tahu” alat bahwa permukaan yang tidak rata inilah yang dianggap nol, bukan pelat halus. Setelah itu, pengukuran DFT dilakukan di atas lapisan cat dengan mode statistik multi-point. NOVOTEST TP-1M mampu menyimpan hingga 256 hasil pengukuran, memungkinkan tim menghitung rata-rata dan standar deviasi dengan sangat efisien tanpa perlu pencatatan manual yang rawan kesalahan. Dukungan probe beragam, seperti probe F-2 untuk rentang 0-2000 µm yang ideal untuk sistem cat marine, memastikan akurasi optimal di setiap lapisan.

Implementasi Solusi di Lapangan

Penerapan NOVOTEST TP-1M di lapangan dilakukan secara sistematis dan menjadi titik balik investigasi. Tim QA/QC kembali ke area dermaga yang sama dan menandai 50 titik pengukuran yang tersebar secara proporsional di zona kritis dan non-kritis. Langkah pertama yang krusial adalah menyiapkan bare blasted panel di beberapa lokasi yang memiliki profil permukaan representatif. Di atas panel ini, teknisi melakukan prosedur zeroing menggunakan NOVOTEST TP-1M. Proses ini singkat namun vital, memastikan bahwa setiap variasi profil permukaan di zona tersebut “dikenali” oleh alat sebagai titik nol, mengkompensasi overestimate DFT surface profile secara real-time.

Setelah zeroing selesai, tim mulai mengukur DFT di atas 50 titik yang sama dengan menggunakan parameter yang identik. Data baru ini kemudian langsung dibandingkan dengan data historis dari alat ukur lama yang tidak dikompensasi. Hasil awalnya segera membenarkan kecurigaan. Pada titik T-17 dan T-24, di mana alat lama mencatat DFT 305 µm dan 315 µm, NOVOTEST TP-1M setelah kompensasi justru menunjukkan angka 235 µm dan 248 µm. Selisih rata-rata berkisar antara 60 hingga 70 µm. Fakta ini membuktikan bahwa lapisan cat sebenarnya berada jauh di bawah spesifikasi minimum 280 µm. Coating yang selama ini dianggap melindungi struktur ternyata under-spec. Keputusan tegas segera diambil: kontraktor pengecatan mengaplikasikan satu lapisan penuh tambahan (full coat) pada seluruh area yang terindikasi, untuk meningkatkan DFT aktual ke level yang aman sesuai desain. Tindakan korektif ini memang menimbulkan biaya langsung, namun keputusan itu menyelamatkan struktur dari skenario kegagalan total yang jauh lebih mahal.

Hasil dan Analisis Data

Komparasi data numerik memberikan bukti yang tak terbantahkan. Analisis statistik mengonfirmasi korelasi yang kuat antara nilai selisih pengukuran dengan tinggi profil permukaan. Tabel berikut menyajikan cuplikan data perbandingan dari lima titik representatif.

Data menunjukkan selisih rata-rata 62,2 µm, sangat konsisten dengan rentang profil permukaan yang terukur antara 70-90 µm. Ini menegaskan bahwa overestimate DFT surface profile bukanlah anomali, melainkan bias sistematis. Temuan paling mengejutkan adalah ilusi kepatuhan. Dari 50 titik yang diukur dengan alat lama, sebanyak 41 titik (82%) tampak memenuhi spesifikasi kontrak. Namun, setelah dikoreksi menggunakan data dari NOVOTEST TP-1M, hanya 12 titik (24%) yang benar-benar sesuai. Dengan kata lain, 58% area telah menerima perlindungan cat di bawah standar tanpa terdeteksi.

Analisis Return on Investment (ROI) dari situasi ini menjadi sangat krusial. Biaya untuk memobilisasi tim, material, dan aplikasi satu lapisan tambahan (recoat) secara langsung setelah penemuan memang signifikan, sekitar 15% dari total biaya kontrak. Namun, ketika dibandingkan dengan biaya perbaikan jika korosi prematur dibiarkan merambat hingga dua tahun—yang mencakup pembongkaran beton, blasting ulang di area yang jauh lebih luas, penggantian material baja yang mungkin sudah menipis, serta potensi denda akibat downtime operasional dermaga—tindakan korektif segera terbukti menghemat biaya hingga lima kali lipat. Lebih penting lagi, ia menyelamatkan reputasi dan integritas struktural.

Insight & Lessons Learned

Kasus ini menjadi pelajaran berharga yang mengubah paradigma pengawasan kualitas di industri. Pembelajaran pertama dan utama adalah bahwa surface profile adalah variabel tersembunyi yang tidak bisa diabaikan. Ia bukan cacat, melainkan fitur yang diciptakan untuk adhesi, namun harus dihadapi dengan strategi pengukuran yang tepat. Mengandalkan alat ukur DFT biasa yang dikalibrasi pada pelat halus adalah resep untuk bencana overestimate DFT surface profile pada baja yang di-blasting.

Kedua, Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M terbukti sebagai solusi yang handal dan praktis untuk mengatasi masalah ini. Fitur zeroing pada permukaan berprofil adalah fungsionalitas yang kritis, bukan sekadar fitur tambahan. Ini secara fundamental mengubah akurasi data lapangan. Ketiga, investasi pada pelatihan inspektor tidak dapat ditawar lagi. Seorang inspektor harus memahami bukan hanya cara menekan tombol, tetapi juga mengapa ia harus melakukan zeroing di area tertentu, bagaimana membaca standar SSPC-PA 2 dan ISO 19840 secara holistik, serta mampu mendokumentasikan setiap langkah sebagai bukti audit. Dokumentasi yang kuat, mencakup data zero, foto profil, dan lokasi titik ukur, menjadi tameng hukum dan teknis yang solid.

Rekomendasi untuk Industri Serupa

Berdasarkan temuan di atas, industri marine, struktural, dan lepas pantai perlu mengadopsi protokol inspeksi yang lebih ketat. Berikut adalah panduan praktis yang dapat segera diimplementasikan:

1. Mandatkan Pengukuran Surface Profile: Jadikan pengukuran profil permukaan (menggunakan replica tape atau alat profil digital) sebagai langkah wajib yang mendahului setiap pengukuran DFT. Data profil ini menentukan strategi kompensasi.
2. Gunakan Alat DFT yang Mampu Kompensasi: Tingkatkan standar peralatan Anda dengan Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M atau alat sejenis yang memiliki fitur zeroing pada permukaan berprofil. Alat ini bukan sekadar pengukur, melainkan instrumen verifikasi yang kredibel.
3. Standarisasi Prosedur Tertulis: Buat Instruksi Kerja (IK) yang secara eksplisit menjabarkan prosedur kompensasi, termasuk cara pemilihan area zeroing, jumlah titik pengukuran minimum, dan metode perhitungan koreksi.
4. Investasi pada Kompetensi SDM: Sertifikasi dan latih seluruh inspektor secara berkala, khususnya mengenai interpretasi standar SSPC-PA 2 dan ISO 19840 dalam konteks profil permukaan. Pengetahuan mereka adalah garis pertahanan pertama.
5. Integrasikan dalam Kontrak: Saat menyusun spesifikasi kontrak dengan kontraktor pengecatan, masukkan klausul yang secara jelas menyatakan bahwa DFT yang disyaratkan adalah nilai setelah kompensasi profil, dan tentukan metode pengukurannya. Hal ini menghilangkan area abu-abu dan potensi sengketa.

Kesimpulan

Fenomena overestimate DFT surface profile adalah ancaman teknis yang senyap dan mematikan bagi integritas struktur baja di lingkungan korosif. Studi kasus ini telah membuktikan bahwa tanpa kompensasi yang tepat, ilusi kepatuhan yang dihasilkan oleh alat ukur konvensional dapat mengakibatkan aplikasi coating under-spec secara masif, mempersingkat umur pakai aset, dan memicu biaya perbaikan darurat yang membengkak. Selisih pengukuran yang mencapai puluhan mikron, yang tampak sepele di atas kertas, terbukti menjadi penyebab korosi prematur di lapangan.

Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M hadir sebagai solusi presisi yang mengubah permainan. Fitur base metal reading adjustment-nya memungkinkan inspektor untuk “berkomunikasi” secara akurat dengan profil permukaan, mengoreksi bias sistematis, dan menghasilkan data yang benar-benar merepresentasikan ketebalan lapisan pelindung. Ini adalah transisi dari sekadar “mengukur” menjadi “memverifikasi kebenaran”. Investasi pada alat yang tepat dan prosedur yang akurat bukanlah biaya, melainkan premi asuransi yang sangat murah untuk melindungi aset bernilai miliaran rupiah dari kegagalan dini.

FAQ

Mengapa surface profile pada baja yang sudah di-blast cleaning bisa menyebabkan overestimate DFT?

Alat ukur DFT akan meletakkan probe-nya di puncak profil permukaan, bukan di dasar lembahnya. Karena alat dikalibrasi pada permukaan rata, ia akan menghitung tinggi puncak profil sebagai bagian dari ketebalan lapisan cat, sehingga menghasilkan pembacaan yang lebih tebal dari kondisi sebenarnya. Inilah inti dari masalah overestimate DFT surface profile.

Apakah saya bisa menggunakan alat ukur ketebalan lapisan biasa untuk permukaan yang sudah di-blast?

Anda bisa, tetapi hasilnya tidak akan akurat tanpa koreksi. Alat biasa tidak memiliki fitur untuk “meniadakan” efek tinggi profil permukaan. Anda harus mengukur surface profile secara terpisah dan melakukan pengurangan nilai secara manual, yang prosesnya rentan kesalahan. Jauh lebih andal menggunakan alat yang mendukung zeroing langsung di permukaan berprofil.

Bagaimana cara mengkalibrasi NOVOTEST TP-1M pada permukaan baja yang berprofil?

Prosedurnya sederhana namun tepat. Pertama, siapkan area kecil pada permukaan baja yang sudah di-blasting (belum dicat). Pastikan area tersebut bersih dan representatif. Kemudian, gunakan fitur zeroing pada NOVOTEST TP-1M dengan menempelkan probe beberapa kali di area itu. Alat akan merekam profil tersebut sebagai baseline nol yang baru. Setelah itu, alat siap digunakan untuk mengukur DFT di atas lapisan cat pada area dengan profil yang sama.

Apakah semua alat ukur ketebalan lapisan memiliki fitur kompensasi surface profile seperti TP-1M?

Tidak. Fitur base metal reading adjustment atau zeroing pada permukaan berprofil adalah fitur advanced yang umumnya hanya dimiliki oleh alat ukur DFT kelas profesional. Banyak alat DFT yang hanya menyediakan kalibrasi menggunakan pelat baja nol (smooth zero plate) yang tidak dapat mengkompensasi overestimate DFT surface profile. Pastikan Anda memverifikasi spesifikasi alat sebelum membeli. Untuk informasi alat ukur yang sesuai dengan kebutuhan lapangan Anda, konsultasi dengan distributor yang berpengalaman adalah langkah awal yang bijak.

Rekomendasi Coating Thickness Meter

References

1. ISO 19840:2012, Paints and varnishes — Corrosion protection of steel structures by protective paint systems — Measurement of, and acceptance criteria for, the thickness of dry films on rough surfaces. International Organization for Standardization, Geneva, Switzerland.
2. SSPC-PA 2, Procedure for Determining Conformance to Dry Coating Thickness Requirements. The Society for Protective Coatings, Pittsburgh, PA, USA.
3. ASTM D7091-22, Standard Practice for Nondestructive Measurement of Dry Film Thickness of Nonmagnetic Coatings Applied to Ferrous Metals and Nonmagnetic, Nonconductive Coatings Applied to Non-Ferrous Metals. ASTM International, West Conshohocken, PA, USA.
4. Munger, C. G., & Vincent, L. D. (1999). Corrosion Prevention by Protective Coatings (2nd ed.). NACE International, Houston, TX.
5. Hare, C. H. (2001). Protective Coatings: Fundamentals of Chemistry and Composition. Technology Publishing Company, Pittsburgh, PA.
