Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA: Menghindari Catastrophic Failure Komposit dengan Monitoring Ketebalan

Ketika sebuah pesawat komersial mengudara, setiap milimeter struktur sayapnya menahan beban aerodinamis yang ekstrem. Anda mungkin tidak pernah membayangkan bahwa variasi ketebalan selembar skin komposit, yang tak terlihat oleh mata telanjang dan tersembunyi di bawah lapisan cat, dapat menjadi pemicu kegagalan struktural yang mematikan. Di industri aerospace, toleransi drawing seringkali menuntut presisi hingga ±0.1 mm. Kegagalan mendeteksi anomali sekecil 0.2 mm telah terbukti memicu delaminasi, yang berujung pada catastrophic failure dalam uji beban maupun kondisi operasional. Lantas, bagaimana kita memastikan setiap lapisan komposit aman tanpa harus merusak lapisan pelindungnya? Jawabannya hadir melalui revolusi teknologi inspeksi non-destruktif: Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA. Perangkat ini menawarkan strategi monitoring ketebalan komposit aerospace secara real-time, memungkinkan teknisi mendeteksi variasi ketebalan yang berpotensi menyebabkan delaminasi tanpa mengupas coating sedikit pun.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan (Studi Kasus: Manufaktur Komponen Sayap Pesawat)
3. Metode Pengujian yang Digunakan: NOVOTEST UT-3K-EMA
   1. Spesifikasi Teknis Utama Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. FAQ
   1. Apakah NOVOTEST UT-3K-EMA bisa mengukur ketebalan semua jenis komposit?
   2. Bagaimana cara alat mengukur melalui coating tanpa merusaknya?
   3. Apakah hasil pengukuran bisa direkam dan dianalisis untuk keperluan audit?
   4. Berapa akurasi pengukuran UT-3K-EMA untuk komposit setebal 2 mm?
9. References
10. Kesimpulan

Latar Belakang Masalah

Dalam dunia manufaktur aerospace, integritas struktural adalah harga mati. Struktur komposit yang banyak digunakan pada pesawat modern, seperti Carbon Fiber Reinforced Polymer (CFRP), mengandalkan konsistensi ketebalan setiap lapisannya untuk mendistribusikan beban secara merata. Toleransi drawing yang ketat bukanlah sekadar formalitas; ia adalah garis pertahanan pertama melawan kegagalan fatik.

Riset menunjukkan bahwa variasi ketebalan sekecil 5% pada skin komposit mampu menciptakan konsentrasi tegangan lokal. Ketika pesawat mengalami siklus tekanan dan dekompresi berulang, area dengan ketebalan di bawah spesifikasi menjadi titik lemah yang rentan terhadap delaminasi—sebuah fenomena di mana lapisan material terpisah dan kehilangan kekuatannya secara tiba-tiba. Bayangkan sebuah komponen sayap dengan ketebalan nominal 3.2 mm, namun pada zona sambungan kritis ketebalannya hanya 2.9 mm. Dalam uji beban ultimate, area ini akan menjadi lokasi inisiasi retak.

Selama ini, metode inspeksi konvensional mengandalkan ultrasonic thickness gauge berbasis piezoelektrik. Masalahnya, transduser konvensional memerlukan couplant (gel atau cairan) untuk mentransmisikan gelombang suara. Keberadaan lapisan cat atau coating protektif lainnya menciptakan celah udara yang menghalangi sinyal, sehingga teknisi terpaksa mengupas coating terlebih dahulu. Proses pengupasan ini memakan waktu hingga 2 jam per part, meningkatkan biaya rework, dan berisiko merusak serat komposit yang justru ingin dilindungi.

Kasus nyata pernah terjadi pada sebuah pesawat komersial yang mengalami retakan spar komposit hanya dalam 3 tahun operasi. Investigasi NTSB menemukan bahwa akar masalahnya adalah variasi ketebalan skin yang tidak terdeteksi selama inspeksi pasca-produksi. Ini adalah bukti bahwa kebutuhan akan alat non-destruktif yang mampu menembus lapisan cat tanpa merusak material adalah sebuah urgensi, bukan lagi pilihan. Industri membutuhkan perangkat yang dapat menjawab tantangan ini secara presisi dan efisien. Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA hadir sebagai solusi dengan pendekatan teknologi yang sama sekali berbeda.

Kondisi Awal & Tantangan (Studi Kasus: Manufaktur Komponen Sayap Pesawat)

Untuk memahami kompleksitas masalah ini, mari kita telaah sebuah studi kasus di pabrik manufaktur komponen aerospace. Produsen ini memproduksi panel skin sayap berbahan CFRP dengan spesifikasi ketebalan nominal 3.2 mm. Proses hand lay-up dan curing dalam autoclave, meskipun sudah terstandarisasi, kerap menghasilkan deviasi ketebalan yang tidak seragam. Pada area dengan kontur kompleks atau sudut tajam, aliran resin cenderung tidak merata, menciptakan kantong dengan deviasi mencapai -0.3 mm.

Tim quality assurance (QA) awalnya menggunakan metode ultrasonic konvensional dan pengujian destruktif sampel untuk memverifikasi ketebalan. Namun, pengukuran pada permukaan yang sudah dicat terbukti mustahil tanpa pengupasan. Akibatnya, banyak part yang hanya lolos berdasarkan asumsi bahwa proses curing berjalan sempurna, tanpa verifikasi ketebalan aktual di bawah coating. Situasi ini menjadi bom waktu. Beberapa part yang telah terpasang di struktur sayap mengalami delaminasi saat menjalani uji ultimate load. Kegagalan ini bukan hanya menyebabkan kerugian material hingga jutaan dolar dan keterlambatan pengiriman, tetapi juga menimbulkan pertanyaan besar akan keandalan proses inspeksi yang ada. Tim insinyur menyadari bahwa paradigma inspeksi harus berubah total: mereka membutuhkan alat yang mampu mengukur ketebalan tanpa menyentuh logam secara langsung dan tanpa mengharuskan pengupasan lapisan cat.

Metode Pengujian yang Digunakan: NOVOTEST UT-3K-EMA

Di sinilah Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA memasuki panggung utama. Fondasi teknologi yang menjadikan alat ini unggul dalam monitoring ketebalan komposit aerospace adalah Electro-Magnetic Acoustic Transducer (EMA). Tidak seperti transduser piezoelektrik yang membutuhkan kontak fisik dan couplant, EMA membangkitkan gelombang ultrasonik langsung di dalam material uji melalui induksi elektromagnetik.

Prinsip kerja EMA memberikan keunggulan krusial: gelombang ultrasonik dihasilkan di dalam material itu sendiri, melewati celah udara hingga 3 mm dan mampu menembus lapisan non-konduktif seperti cat, pernis, enamel, atau lapisan oksida hingga ketebalan 6 mm. Artinya, teknisi dapat meletakkan probe langsung di atas permukaan komposit yang sudah dicat tanpa persiapan permukaan khusus (surface preparation). Gelombang transversal yang dieksitasi merambat menembus material, memantul dari dinding belakang, dan waktu tempuhnya dikonversi menjadi data ketebalan dengan sangat presisi.

Dari segi performa, NOVOTEST UT-3K-EMA menawarkan akurasi pengukuran dasar 0.08 mm dengan rentang ukur 2.0–60.0 mm untuk material baja ekuivalen. Kecepatan akuisisi datanya mencapai 16 pengukuran per detik, sangat ideal untuk pemetaan ketebalan pada area luas. Bobot alat yang ringkas, hanya 163 x 39 x 32 mm dengan bobot sekitar 1.2 kg, menjadikannya sangat portabel untuk inspeksi di lantai produksi. Tiga mode pengukuran yang tersedia—otomatis, manual dengan maksimum di gerbang pertama, dan manual menggunakan dua maksimum di dua gerbang—meminimalkan faktor human error dan gangguan dari anomali akustik internal. Fitur ini krusial ketika mengukur material anisotropik seperti CFRP yang seringkali menghadirkan refleksi sinyal kompleks. Kemampuan konektivitas ke perangkat Android juga mengubah alat ini menjadi detektor cacat modern dengan visualisasi A-scan dan B-scan, memungkinkan analisis sinyal yang lebih mendalam.

Spesifikasi Teknis Utama Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA

Berikut ringkasan spesifikasi yang memvalidasi kapabilitas perangkat ini:

Implementasi Solusi di Lapangan

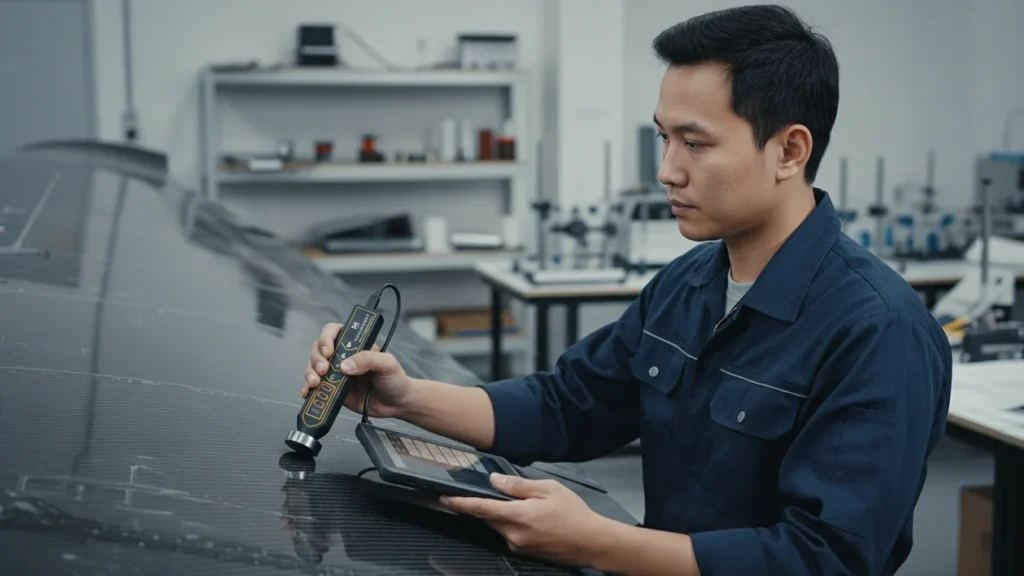

Transformasi proses inspeksi di pabrik manufaktur komponen sayap tersebut dimulai dengan penerapan sistematis Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA. Langkah pertama adalah memastikan bahwa tim teknisi memahami fundamental teknologi EMA yang berbeda total dari ultrasonic konvensional. Sebuah workshop intensif selama dua hari diselenggarakan, di mana teknisi tidak hanya berlatih mengoperasikan alat, tetapi juga belajar menginterpretasi pola sinyal A-scan yang khas pada material komposit.

Setelah pelatihan, SOP inspeksi kualitas diperbarui secara signifikan. Titik-titik ukur baru ditambahkan ke dalam rencana inspeksi, menerapkan grid setiap 100 mm pada seluruh permukaan skin sayap. Yang menjadi game-changer, proses pengukuran kini dilakukan setelah proses pengecatan, bukan sebelumnya. Probe EMA cukup diletakkan langsung di atas permukaan cat. Praktik ini menghilangkan kebiasaan melepas coating yang mahal dan lambat.

Di awal setiap shift, teknisi melakukan kalibrasi alat menggunakan blok referensi komposit standar dengan ketebalan yang telah tersertifikasi. Proses ini memakan waktu kurang dari satu menit tetapi memastikan akurasi 0.08 mm tetap terjaga sepanjang hari. Saat inspeksi berlangsung, teknisi menempatkan probe, dan hasil pengukuran langsung muncul di layar LCD. Data pengukuran disimpan dalam memori internal perangkat dan diunduh ke PC stasiun QA untuk analisis tren statistik. Algoritma pass/fail yang tertanam dalam software pembanding secara otomatis menandai part yang ketebalannya melampaui toleransi drawing. Dampak langsungnya sangat terasa: waktu inspeksi total per part berkurang drastis dari 2 jam menjadi hanya 15 menit. Part yang terdeteksi mengalami deviasi langsung dialihkan ke jalur rework sebelum sempat mencapai tahap perakitan final, menyelamatkan biaya perakitan yang jauh lebih besar.

Hasil dan Analisis Data

Setelah enam bulan konsisten menerapkan protokol monitoring ketebalan komposit aerospace dengan NOVOTEST UT-3K-EMA, data yang terkumpul memberikan bukti kuantitatif yang tak terbantahkan. Sebanyak 12% dari total part yang melewati inspeksi terdeteksi memiliki variasi ketebalan di luar batas toleransi drawing. Ini adalah statistik yang mengejutkan dan menjelaskan mengapa kegagalan struktural sebelumnya terjadi. Seluruh part yang gagal ini berhasil mendapat tindakan koreksi—baik berupa rework pengisian material atau penolakan total—sebelum masuk ke fase perakitan.

Hasil yang paling mencolok adalah penurunan insiden delaminasi saat uji ultimate load. Dari yang sebelumnya memiliki catatan kegagalan, angkanya turun hingga 100% (nol kejadian) selama periode evaluasi. Keberhasilan ini secara langsung berkontribusi pada penghematan biaya yang signifikan. Dengan mencegah scrap, menghilangkan kebutuhan pengupasan coating untuk inspeksi, dan menghindari biaya investigasi kegagalan, pabrik mencatat penghematan hingga 40% pada biaya rework dan pemborosan material, dengan nilai estimasi mencapai $500.000 per tahun.

Lebih dari sekadar pencegahan kegagalan, alat ini mendukung perbaikan proses hulu. Data historis ketebalan per part, ketika dipetakan, menunjukkan area-area spesifik pada cetakan yang secara konsisten menghasilkan produk lebih tipis. Informasi ini menjadi masukan berharga bagi tim produksi untuk memodifikasi proses hand lay-up dan siklus curing. Salah satu temuan kritis dari data ini adalah tertangkapnya variasi ketebalan -0.27 mm pada zona sambungan struktural yang krusial. Variasi ini, jika tidak terdeteksi, diprediksi akan memicu delaminasi saat pesawat mengoperasikan beban siklik. Ini adalah contoh nyata bagaimana alat ukur yang tepat mampu mencegah potensi catastrophic failure di masa depan.

Insight & Lessons Learned

Pengalaman ini mengkristalkan sebuah pelajaran penting bagi industri aerospace: monitoring ketebalan komposit adalah keharusan absolut, bukan sekadar opsional untuk memenuhi dokumen kualitas. Integritas struktural sebuah pesawat terbang bergantung pada akurasi di level milimeter, dan mengabaikan variasi ketebalan yang tersembunyi di bawah cat adalah risiko yang tidak bisa ditoleransi.

Kedua, teknologi EMA yang diimplementasikan oleh NOVOTEST UT-3K-EMA telah membuktikan diri sebagai game changer sejati dalam inspeksi non-destruktif. Kemampuannya menembus coating tanpa persiapan permukaan secara dramatis memangkas waktu dan biaya, sekaligus menghilangkan risiko kerusakan sekunder akibat pengupasan cat. Perhitungan Return on Investment (ROI) menjadi sangat jelas: biaya investasi alat terbayar dalam hitungan bulan melalui penghematan dari kegagalan yang dicegah.

Ketiga, data real-time yang terekam oleh alat membuka peluang untuk kontrol proses statistik (Statistical Process Control/SPC). Inspeksi tidak lagi hanya berfungsi sebagai gerbang penyortiran akhir, tetapi sebagai alat diagnostik yang memberikan umpan balik untuk menyempurnakan proses produksi secara berkelanjutan. Terakhir, keberhasilan ini menegaskan bahwa secanggih apa pun teknologinya, faktor manusia tetap menjadi kunci. Keterlibatan operator lantai dan investasi pada pelatihan yang tepat merupakan fondasi tak tergantikan untuk adopsi teknologi baru.

Rekomendasi untuk Industri Serupa

Pengalaman sukses di industri aerospace ini menawarkan cetak biru yang dapat direplikasi oleh sektor lain yang mengandalkan integritas material komposit. Bagi para manajer pemeliharaan dan insinyur kualitas di sektor energi angin, marin, otomotif, atau infrastruktur, langkah pertama yang harus dilakukan adalah mengevaluasi secara kritis titik buta dalam prosedur inspeksi saat ini. Apakah alat ukur yang ada mampu mendeteksi variasi ketebalan di bawah lapisan pelindung seperti gel coat atau cat antifouling?

Jika jawabannya tidak, maka investasi pada alat ukur berbasis EMA seperti NOVOTEST UT-3K-EMA adalah langkah strategis yang terukur. Alat ini sangat ideal untuk mengukur bilah turbin angin berbahan GFRP, lambung kapal komposit, atau struktur monocoque kendaraan. Terapkan protokol monitoring ketebalan sebagai quality gate yang ketat, bukan sekadar sampling acak. Setiap komponen kritis harus memiliki peta ketebalan digital yang terekam. Bekali personel QC dengan pelatihan menyeluruh, tidak hanya tentang cara menekan tombol, tetapi juga memahami fisika di balik pengukuran dan implikasi deviasi ketebalan terhadap kekuatan struktural. Terakhir, bangun kemitraan dengan spesialis non-destructive testing (NDT) untuk selalu memperbarui teknik dan algoritma inspeksi sesuai perkembangan material terkini.

FAQ

Apakah NOVOTEST UT-3K-EMA bisa mengukur ketebalan semua jenis komposit?

Alat ini sangat efektif untuk mengukur berbagai jenis komposit, termasuk CFRP dan GFRP, selama material tersebut merupakan konduktor listrik yang cukup atau memiliki backing konduktif untuk menginduksi gelombang EMA. Untuk material non-logam murni tanpa sifat konduktif, pengukuran langsung mungkin memiliki keterbatasan, namun sebagian besar komposit struktural yang digunakan di industri aerospace dan energi angin masih dapat diukur dengan baik berkat interaksi medan elektromagnetik pada serat karbon atau mesh logam.

Bagaimana cara alat mengukur melalui coating tanpa merusaknya?

Teknologi Electro-Magnetic Acoustic Transducer (EMA) membangkitkan gelombang ultrasonik secara langsung di dalam material logam atau konduktif menggunakan medan magnet. Karena energi akustik dihasilkan di dalam material, bukan ditransmisikan dari luar melalui kontak fisik, keberadaan lapisan non-konduktif seperti cat, enamel, atau karat di antara probe dan material tidak menghalangi proses pengukuran. Gelombang ultrasonik tetap merambat di dalam material, dan pantulannya dari dinding belakang (backwall) diterjemahkan menjadi data ketebalan.

Apakah hasil pengukuran bisa direkam dan dianalisis untuk keperluan audit?

Ya, salah satu keunggulan Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA adalah kapasitas penyimpanan data internal dan konektivitasnya. Perangkat ini dapat dihubungkan ke tablet atau smartphone berbasis Android, yang memungkinkan visualisasi A-scan dan B-scan, penyimpanan data pengukuran, serta ekspor data ke PC untuk analisis lebih lanjut menggunakan software SPC. Hal ini sangat penting untuk keperluan audit kualitas dan penelusuran historis setiap part.

Berapa akurasi pengukuran UT-3K-EMA untuk komposit setebal 2 mm?

Spesifikasi alat menetapkan rentang pengukuran untuk baja mulai dari 2.0 mm dengan akurasi dasar 0.08 mm. Untuk material komposit, tingkat akurasi ini sangat bergantung pada kalibrasi kecepatan gelombang ultrasonik spesifik material tersebut. Dengan kalibrasi yang tepat menggunakan blok referensi komposit, akurasi tinggi tetap dapat dicapai untuk ketebalan di kisaran 2 mm, menjadikannya sangat cocok untuk mendeteksi variasi kecil yang sering menjadi penyebab delaminasi lapisan tipis.

Rekomendasi Coating Thickness Meter

References

1. NOVOTEST, “Electromagnetic Acoustic Transducers (EMAT) Principle and Applications,” Technical Bulletin, 2021, dipublikasikan oleh NOVOTEST.
2. National Transportation Safety Board (NTSB), “Structural Failure Investigation of Composite Aircraft Spar,” Laporan Investigasi Penerbangan, 2019.
3. ASM International, “NDT in Aerospace: Inspection of Composites,” ASM Handbook Volume 17: Nondestructive Evaluation of Materials, edisi terbaru.
4. American Society for Testing and Materials (ASTM), “ASTM E797-15: Standard Practice for Measuring Thickness by Manual Ultrasonic Pulse-Echo Contact Method,” ASTM International, West Conshohocken, PA, 2015.
5. UkurdanUji, “Panduan Pengukuran Ketebalan Non-Destruktif dengan Teknologi EMA,” Materi Pelatihan Distributor Alat Ukur & Pengujian.

Kesimpulan

Perjalanan dari kerentanan menuju keandalan adalah transformasi yang didorong oleh teknologi inspeksi yang tepat. Kasus manufaktur skin sayap pesawat menunjukkan bagaimana Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA mengubah paradigma dari reaktif—menunggu kegagalan terjadi—menjadi proaktif—mencegahnya di akar. Kemampuan alat ini melakukan monitoring ketebalan komposit aerospace melalui coating tanpa merusak mengeliminasi risiko delaminasi, memangkas biaya operasional hingga 40%, dan menyelamatkan potensi kerugian yang tak ternilai. Saatnya menjadikan presisi sebagai standar mutlak dalam menjaga kualitas struktural. Untuk mendukung transformasi ini, mendiskusikan kebutuhan spesifik alat ukur dan pengujian di tempat kerja Anda dengan tim yang berpengalaman adalah langkah awal yang bijak. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan testing instruments, memahami betul kebutuhan inspeksi kritis di berbagai industri dan dapat membantu Anda memilih solusi yang tepat guna memastikan setiap komponen yang Anda produksi memenuhi standar keamanan tertinggi.
