Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA: Teknik Deteksi Paint Thickness Out-of-Spec pada Airframe

Dalam dunia pemeliharaan dan perbaikan pesawat (Maintenance, Repair, and Overhaul/MRO), integritas struktural airframe merupakan prioritas utama yang tidak bisa ditawar. Namun, di balik diskusi besar mengenai kelelahan logam dan korosi, terdapat ancaman diam-diam yang sering kali terabaikan: ketebalan cat yang tidak sesuai spesifikasi. Dry Film Thickness (DFT) yang berada di luar batas toleransi, baik terlalu tipis maupun terlalu tebal, adalah silent killer yang secara perlahan menggerus keselamatan dan meningkatkan beban biaya operasional penerbangan. Mengidentifikasi kondisi out-of-spec ini secara visual adalah tindakan yang hampir mustahil, dan metode pengukuran konvensional yang merusak lapisan cat justru kontraproduktif. Di sinilah urgensi untuk mengadopsi teknik deteksi modern muncul. Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA hadir sebagai jawaban atas kebutuhan industri aviasi akan teknik deteksi paint thickness out-of-spec yang non-destruktif, presisi, dan efisien, memberikan kemampuan inspeksi menyeluruh tanpa perlu melakukan stripping paint yang mahal dan memakan waktu.

1. Apa Itu Paint Thickness Out-of-Spec pada Airframe?
2. Under-Spec Paint: Risiko Korosi dan Proteksi Tidak Memadai
3. Over-Spec Paint: Masalah Berat, Retak, dan Fuel Efficiency
4. Penyebab Paint Thickness Out-of-Spec pada Airframe
5. Dampak Terhadap Airframe dan Operasional Penerbangan
6. Cara Mendeteksi dan Mencegah Paint Thickness Out-of-Spec
7. Metode Destruktif: Stripping Paint dan Pengukuran Mikrometer
8. Metode Non-Destruktif: Keunggulan Teknologi EMA pada NOVOTEST UT-3K-EMA
9. Peran Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA dalam Solusi
10. Studi Kasus: Deteksi Out-of-Spec pada Airframe Komersial
11. Kesimpulan
12. FAQ
    1. Apa yang dimaksud dengan paint thickness out-of-spec?
    2. Mengapa over-spec paint lebih berbahaya daripada under-spec pada airframe?
    3. Apakah NOVOTEST UT-3K-EMA hanya bisa digunakan pada substrat logam?
    4. Seberapa sering inspeksi ketebalan cat harus dilakukan pada pesawat komersial?
    5. Standar apa yang biasanya dirujuk untuk menentukan batas DFT cat eksterior pesawat?
13. Referensi

Apa Itu Paint Thickness Out-of-Spec pada Airframe?

Dalam konteks pelapisan airframe, istilah “Paint Thickness Out-of-Spec” merujuk pada kondisi di mana Dry Film Thickness (DFT) pada permukaan eksterior atau interior pesawat berada di luar rentang toleransi yang telah ditetapkan oleh pabrikan pesawat (OEM) dan otoritas penerbangan. Kondisi ini bukan sekadar masalah estetika, melainkan indikator kegagalan fungsi dari sistem proteksi permukaan.

Secara definitif, kondisi out-of-spec terbagi menjadi dua kategori krusial: under-spec dan over-spec. Under-spec terjadi ketika DFT terlalu rendah, biasanya berada di bawah 75 mikron, yang berarti lapisan cat tidak mampu menyediakan barrier perlindungan yang cukup terhadap kelembapan, cairan hidraulik, dan agen korosif lainnya. Sebaliknya, over-spec terjadi ketika DFT terlalu tinggi, kerap kali melampaui ambang 125 hingga 150 mikron, menghasilkan bobot mati tambahan serta potensi kegagalan mekanis pada lapisan itu sendiri. Standar referensi yang menjadi acuan dalam menentukan batasan ini antara lain Boeing D6-83473 dan Airbus AIMS (Airbus Industrie Material Specification), serta standar industri seperti AMS 3095 untuk pelapisan eksterior.

Under-Spec Paint: Risiko Korosi dan Proteksi Tidak Memadai

Kondisi under-spec pada airframe sering kali merupakan ancaman yang lebih sulit dideteksi secara visual. Nilai DFT yang berada di bawah batas minimum, misalnya kurang dari 75 μm pada area kritis seperti lap joint atau fastener, secara langsung meniadakan proteksi katodik yang seharusnya dihadirkan oleh primer dan top coat.

Konsekuensi paling fatal dari under-spec paint adalah inisiasi korosi prematur. Ketika lapisan pelindung terlalu tipis, porositas lapisan menjadi tinggi, memungkinkan molekul air dan oksigen menembus hingga ke substrat aluminium. Hal ini memicu filiform corrosion, terutama pada area kulit pesawat yang mengalami deformasi mekanis. Deteksi visual baru akan menunjukkan kerusakan ketika delaminasi cat atau gelembung korosi sudah meluas, yang menandakan bahwa kerusakan struktural substansial telah terjadi di bawah permukaan. Tanpa teknik deteksi paint thickness out-of-spec yang proaktif, under-spec adalah bom waktu yang berpotensi menyebabkan grounding mendadak pada pesawat.

Over-Spec Paint: Masalah Berat, Retak, dan Fuel Efficiency

Jika under-spec mengancam dari segi korosi, over-spec paint menghadirkan ancaman dari perspektif performa dan mekanis. Over-spec terjadi saat Dry Film Thickness melebihi batas toleransi maksimum, misalnya DFT mencapai lebih dari 150 μm pada wing leading edge atau belly fairing. Situasi ini umumnya disebabkan oleh spot repair berulang dan penumpukan lapisan tanpa kontrol ketebalan.

Dampak pertama adalah penalti bobot. Dalam industri aviasi, setiap kilogram memiliki harga yang sangat mahal. Akumulasi over-spec paint pada seluruh permukaan airframe dapat menambah bobot mati puluhan kilogram, yang secara langsung meningkatkan konsumsi bahan bakar hingga ribuan liter per tahun. Dampak kedua adalah kegagalan mekanis; lapisan yang terlalu tebal kehilangan elastisitasnya. Saat pesawat mengalami thermal cycling (perubahan suhu ekstrim dari daratan tropis ke ketinggian jelajah minus 50 derajat Celcius), lapisan tebal cenderung mengalami micro-cracking. Dampak ketiga adalah gangguan aerodinamika; ketidakrataan permukaan akibat gradasi ketebalan dapat menyebabkan transisi lapisan batas aliran udara menjadi turbulen lebih cepat, meningkatkan drag dan semakin memperburuk efisiensi bahan bakar.

Penyebab Paint Thickness Out-of-Spec pada Airframe

Mengidentifikasi akar masalah variasi ketebalan krusial untuk menentukan kapan teknik deteksi paint thickness out-of-spec perlu diintensifkan. Terdapat sejumlah variabel yang berkontribusi, mulai dari human error hingga peralatan.

Pertama, kesalahan aplikasi menjadi penyebab dominan. Tekanan semprot yang tidak konsisten, jarak nozzle ke permukaan yang berubah-ubah, serta kecepatan gerak tangan operator yang tidak seragam menciptakan variasi DFT yang signifikan. Kedua, proses pencampuran cat yang tidak akurat, di mana rasio thinner dan hardener melenceng dari standar, mempengaruhi viskositas dan kemampuan pelapisan. Ketiga, kondisi curing yang buruk akibat suhu dan kelembaban ruang paint shop yang tidak terkontrol menyebabkan lapisan mengalir tidak merata. Keempat, penggunaan peralatan yang aus, seperti spray gun yang sudah tidak terkalibrasi atau pompa yang tekanannya tidak stabil. Terakhir, prosedur spot repair menjadi ladang subur bagi over-spec, karena teknisi sering kali menumpuk dempul dan cat tanpa melakukan pengukuran DFT pasca-aplikasi.

Dampak Terhadap Airframe dan Operasional Penerbangan

Efek domino dari paint thickness out-of-spec sangat luas, menjangkau aspek keselamatan, ekonomi, dan regulasi. Tidak adanya deteksi paint thickness out-of-spec yang sistematis berimplikasi langsung pada membengkaknya biaya perawatan.

Dari segi keselamatan, under-spec membuka jalan bagi korosi struktural yang mampu melemahkan integritas kulit pesawat. Dari segi operasional, over-spec adalah musuh program green aviation. Tambahan bobot yang sepele secara akumulatif menghasilkan jejak karbon dan biaya avtur yang tidak perlu. Ketidakpatuhan terhadap standar OEM seperti Boeing D6-83473 bukan hanya sekadar anomali teknis. Melainkan temuan audit serius yang bisa berujung pada mandatory inspection untuk seluruh armada. Lebih lanjut, jika korosi sudah terlanjur menyebar, hangar akan menghadapi downtime tidak terencana yang besar karena memerlukan stripping total dan repainting. Risiko lainnya adalah pelepasan serpihan cat (paint chipping); bagian cat yang mengelupas berpotensi terhisap oleh engine atau merusak permukaan flight control.

Cara Mendeteksi dan Mencegah Paint Thickness Out-of-Spec

Evolusi teknik inspeksi di industri MRO menuntut peralihan drastis dari metode reaktif menuju preventif berbasis data. Secara tradisional, metode mendeteksi ketebalan cat pada airframe bersifat reaktif dan sporadis.

Berpuluh tahun lamanya, inspektor mengandalkan pengujian destruktif berupa test strip atau pengukuran mikrometer setelah melakukan stripping cat. Metode ini memiliki kelemahan fatal: ia hanya mampu melakukan sampling pada area kecil, tidak representatif terhadap kondisi keseluruhan pesawat, dan yang terpenting, ia merusak lapisan protektif yang justru sedang diuji. Sebagai antitesis dari kelemahan tersebut, metode non-destruktif (NDT) muncul sebagai game-changer. Penerapan teknologi Electromagnetic Acoustic Transducer (EMA) memungkinkan para inspektor menerapkan deteksi paint thickness out-of-spec secara real-time, akurat, dan zero-damage pada seluruh permukaan kritis airframe.

Metode Destruktif: Stripping Paint dan Pengukuran Mikrometer

Keterbatasan metode destruktif menjadi akar masalah mengapa banyak armada rentan terhadap out-of-spec. Prosesnya sederhana namun mahal: lapisan cat dihilangkan secara kimiawi atau mekanis pada titik tertentu hingga mencapai substrat logam. Lalu, lakukan pengukuran perbedaan level permukaan.

Kerugian utama metode ini adalah sifatnya yang merusak (destruktif). Setiap titik pengukuran menghasilkan void pada sistem proteksi korosi yang harus segera diperbaiki, menambah biaya material dan jam kerja (man-hours). Lebih jauh, metode ini sangat lambat; memproses satu titik pengukuran bisa menyita waktu lebih dari satu jam. Tidak ada fasilitas MRO yang mampu menerapkan metode ini untuk inspeksi global pada seluruh fuselage dan sayap. Kelemahan inilah yang menegaskan pentingnya bermigrasi ke teknik deteksi non-destruktif.

Metode Non-Destruktif: Keunggulan Teknologi EMA pada NOVOTEST UT-3K-EMA

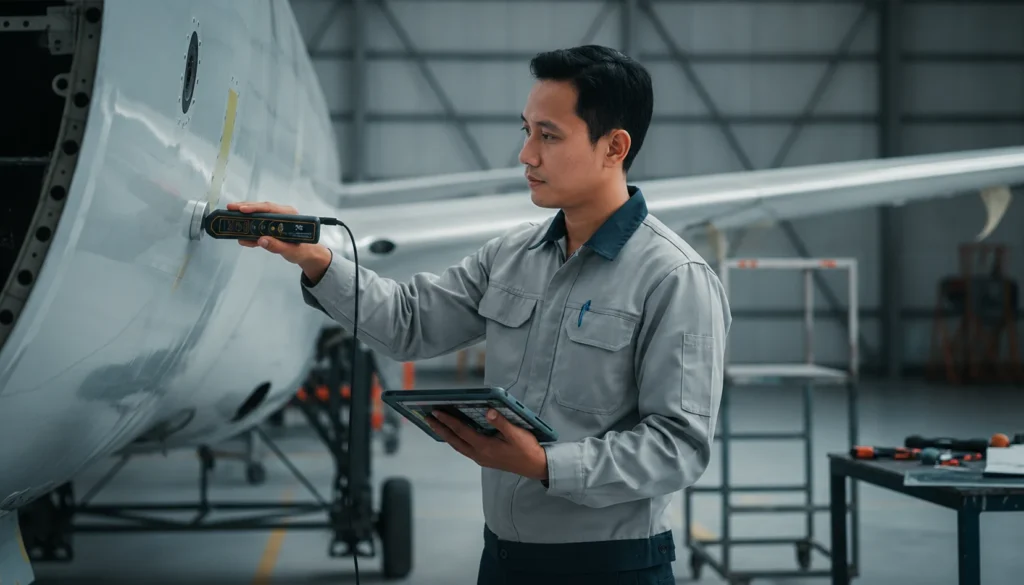

Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA merevolusi teknik deteksi paint thickness out-of-spec dengan menerapkan teknologi Electromagnetic Acoustic Transducer (EMA). Berbeda dengan probe ultrasonik konvensional yang memerlukan cairan kopling, sensor EMA memanfaatkan interaksi medan magnetik untuk langsung menginduksi gelombang ultrasonik ke dalam substrat logam.

Prinsip ini sangat ideal untuk memeriksa lapisan cat pada airframe karena mampu menembus celah udara serta pelapis non-konduktif hingga ketebalan 6 mm tanpa kehilangan energi sinyal. Untuk menganalisis DFT, UT-3K-EMA memanfaatkan mode pengukuran dual-gate. Mode ini bekerja dengan mengunci dua gerbang (gate): gerbang pertama menangkap refleksi dari antarmuka antara lapisan cat dan substrat metalik, sementara gerbang kedua menangkap sinyal dari backwall substrat. Melalui algoritma perhitungan time-of-flight yang spesifik, alat ini menyajikan data ketebalan cat secara akurat. Keunggulan utama metode ini adalah proses pengukuran yang instan — hanya membutuhkan kurang dari lima detik per titik — dengan akurasi yang mumpuni untuk memverifikasi kepatuhan terhadap standard Boeing maupun Airbus, tanpa meninggalkan goresan atau kerusakan sama sekali.

Peran Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA dalam Solusi

Sebagai solusi terdepan dalam deteksi paint thickness out-of-spec, Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA menghadirkan fitur-fitur teknis yang secara tangible mendongkrak efisiensi kerja inspektor NDT. Perangkat ini dirancang sebagai unit portabel lengkap dengan layar sentuh berwarna 4,3 inci yang intuitif, memudahkan interpretasi data di lapangan, baik di hangar maupun di apron. Fitur kalibrasi otomatis dan memori internal berkapasitas besar memungkinkan pengguna untuk melakukan logging data ratusan titik pengukuran secara nirkabel langsung ke perangkat Android, menampilkan visualisasi A-Scan dan B-Scan untuk analisis yang lebih mendalam.

Keunggulan utama UT-3K-EMA terletak pada kemampuannya mengeksekusi pengukuran pada substrat yang sulit, seperti aluminium 2024/7075 dan titanium yang menjadi tulang punggung konstruksi pesawat modern. Alat ini memberikan alert secara real-time jika pembacaan DFT berada di luar batas toleransi yang telah diatur oleh pengguna, memungkinkan respon korektif seketika. Dalam ekosistem perawatan pesawat, ketersediaan perangkat dengan presisi tinggi yang siap pakai adalah suatu keharusan mutlak. CV. Java Multi Mandiri, sebagai distributor resmi alat ukur dan pengujian, mengambil peran strategis dalam rantai pasok industri penerbangan nasional. Perusahaan ini memastikan bahwa para teknisi dan inspektor NDT lokal memiliki akses langsung terhadap produk NOVOTEST UT-3K-EMA yang original dan bergaransi, lengkap dengan dukungan purna jual yang responsif. Melalui penyediaan alat ini, CV. Java Multi Mandiri membantu fasilitas perawatan pesawat menjaga standar kualitas coating tertinggi, memastikan setiap airframe yang meninggalkan hangar bebas dari risiko out-of-spec.

Spesifikasi teknis unggulan dari perangkat NOVOTEST UT-3K-EMA:

Studi Kasus: Deteksi Out-of-Spec pada Airframe Komersial

Untuk mengilustrasikan keandalan teknik deteksi paint thickness out-of-spec, kita dapat merujuk pada sebuah studi kasus yang terjadi pada armada maskapai regional. Kasus berawal dari inspeksi rutin C-Check pada pesawat Boeing 737-800. Tim quality control dihadapkan pada indikasi visual berupa retak rambut di area belly fairing, namun tidak dapat memastikan akar masalahnya.

Mengandalkan metode konvensional berarti harus men-stripping area yang cukup luas, sebuah tindakan yang riskan dan lambat. Inspektor kemudian mengerahkan Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA untuk melakukan pemindaian non-destruktif. Dengan mode Dual-Gate, instrumen langsung mengidentifikasi anomali: Dry Film Thickness pada area tersebut mencapai 180 μm, jauh melampaui standar 110 μm yang seharusnya. Analisis data menunjukkan bahwa penumpukan lapisan diakibatkan oleh spot repair sebelumnya yang tidak menerapkan prosedur pengukuran DFT akhir. Alhasil, lapisan cat yang terlalu tebal dan kaku tersebut mengalami micro-crack akibat vibrasi dan thermal cycling.

Berkat deteksi yang presisi tanpa merusak struktur, tim MRO tidak perlu melakukan stripping total. Mereka hanya melakukan sanding selektif hingga ketebalan kembali ke 120 μm dan mengaplikasikan ulang top coat. Hasilnya, 2 kilogram bobot mati berhasil dihilangkan dari pesawat tersebut, menghemat konsumsi avtur hingga 0,02% per penerbangan, serta mencegah terjadinya korosi celah di bawah retakan yang bisa meluas menjadi temuan mayor saat audit otoritas penerbangan.

Kesimpulan

Deteksi paint thickness out-of-spec bukanlah sekadar opsi tambahan dalam prosedur NDT; ia adalah komponen vital dalam strategi asset management penerbangan modern. Mengabaikan variasi ketebalan cat, baik itu under-spec yang mengundang korosi maupun over-spec yang menggerogoti efisiensi bahan bakar, sama saja dengan membiarkan kerugian finansial dan risiko keselamatan terakumulasi tanpa mitigasi.

Kehadiran Alat Pengukur Ketebalan NOVOTEST UT-3K-EMA mendemokratisasi akses terhadap inspeksi presisi tinggi. Dengan kemampuan EMA non-kontak dan visualisasi A-Scan. Perangkat ini mengubah lanskap inspeksi dari metode yang reaktif dan destruktif menjadi proaktif dan berbasis data. Bagi para pelaku industri penerbangan yang berkomitmen pada zero defect dan kepatuhan terhadap standar Boeing dan Airbus, investasi dalam teknologi ini adalah langkah wajib. Untuk memastikan Anda menggunakan perangkat resmi dengan dukungan teknis terbaik, CV. Java Multi Mandiri hadir sebagai mitra terpercaya dalam menyediakan solusi alat pengukur ketebalan yang menjamin setiap lapisan cat pada airframe Anda selalu dalam kondisi perfect spec.

FAQ

Apa yang dimaksud dengan paint thickness out-of-spec?

Paint thickness out-of-spec adalah kondisi di mana Dry Film Thickness (DFT) lapisan cat pada airframe berada di luar batas toleransi yang ditetapkan oleh pabrikan pesawat. Kondisi ini mencakup under-spec (terlalu tipis) yang berpotensi menyebabkan korosi, dan over-spec (terlalu tebal) yang berpotensi menambah bobot serta risiko keretakan.

Mengapa over-spec paint lebih berbahaya daripada under-spec pada airframe?

Keduanya sama-sama berbahaya, namun over-spec sering kali lebih tidak terlihat dampaknya secara langsung dalam jangka pendek. Penumpukan bobot akibat over-spec meningkatkan konsumsi bahan bakar, dan lapisan cat yang terlalu tebal justru menjadi rapuh, rentan terhadap micro-cracking yang bisa menjadi pintu masuk agen korosif ke substrat logam, sehingga memunculkan risiko ganda.

Apakah NOVOTEST UT-3K-EMA hanya bisa digunakan pada substrat logam?

Untuk pengukuran Dry Film Thickness (DFT) menggunakan teknik EMA, alat ini dioptimalkan untuk substrat konduktif logam seperti aluminium, titanium, dan baja yang umum digunakan pada airframe. Perangkat ini mengukur ketebalan pelapis non-konduktif (cat, plastik, enamel) yang berada di atas substrat logam tersebut.

Seberapa sering inspeksi ketebalan cat harus dilakukan pada pesawat komersial?

Idealnya, inspeksi ketebalan cat dilakukan setiap kali ada aktivitas spot repair atau perawatan di mana cat diaplikasikan ulang. Untuk inspeksi rutin, biasanya terintegrasi dalam program C-Check, dan dilakukan secara sampling pada area rentan (lap joint, fastener). Penggunaan UT-3K-EMA memungkinkan inspeksi dilakukan lebih sering karena tidak merusak lapisan dan cepat, sehingga dapat dimasukkan dalam inspeksi walk-around harian jika diperlukan.

Standar apa yang biasanya dirujuk untuk menentukan batas DFT cat eksterior pesawat?

Dua standar utama yang menjadi acuan adalah Boeing D6-83473 untuk pesawat Boeing dan Airbus AIMS (Airbus Industrie Material Specification) untuk pesawat Airbus. Selain itu, spesifikasi teknis cat dari pabrikan seperti AMS 3095 juga digunakan sebagai pedoman pelaksanaan aplikasi dan pengukuran.

Rekomendasi Coating Thickness Meter

Referensi

1. Boeing Commercial Airplanes. (2021). Standard Boeing D6-83473: Exterior Decorative and Protective Paint Systems for Commercial Aircraft.
2. Airbus S.A.S. Airbus Industrie Material Specification (AIMS) for Painting and Sealing.
3. SAE International. (2018). AMS 3095: Acceptance Criteria for Paint System Performance for Commercial Aircraft.
4. Nair, A., & Rajan, J. (2014). “Electromagnetic Acoustic Transducers for Non-Destructive Evaluation”. NDT & E International, Vol 63.
5. Novotest. Technical Manual for Ultrasonic Thickness Gauge Series UT-3K-EMA. Novotest LLC.
