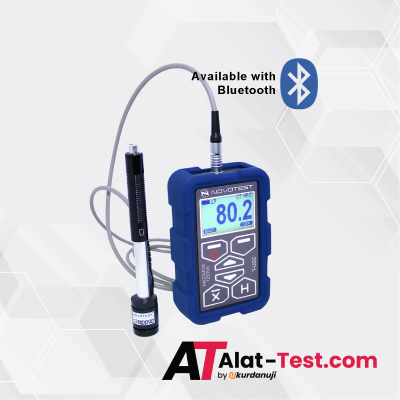

Alat Uji Kekerasan NOVOTEST T-D2 BT: Cara Deteksi Ketidakseragaman Case Depth Gear Transmisi

Bayangkan Anda sedang memeriksa lini produksi gear transmisi. Semua berjalan lancar hingga tiga bulan kemudian, klien melaporkan kegagalan fatigue dini: gigi gear patah, produksi berhenti total, dan biaya klaim garansi membengkak. Masalah utamanya sering kali tidak terlihat dari inspeksi visual—ketidakseragaman case depth. Kedalaman lapisan keras hasil karburisasi yang bervariasi antargigi menciptakan titik lemah yang tidak terdeteksi. Metode destruktif memang akurat, tetapi Anda tidak mungkin memotong setiap gear untuk mengukur kedalaman case. Di sinilah peran Alat Uji Kekerasan NOVOTEST T-D2 BT sebagai solusi skrining non-destruktif. Menggunakan metode Leeb rebound sesuai ASTM A956, alat ini mendeteksi variasi kekerasan permukaan yang berkorelasi langsung dengan ketidakseragaman case depth. Portabel, ringkas, dan tidak memerlukan keahlian khusus, NOVOTEST T-D2 BT membantu operator quality control mengidentifikasi gear bermasalah sebelum terpasang di transmisi. Mari pelajari cara mendeteksinya dengan tepat.

1. Checklist Utama: Deteksi Ketidakseragaman Case Depth pada Gear Transmisi
2. Penjelasan Tiap Poin Penting
   1. 1. Persiapan Alat dan Kalibrasi
   2. 2. Strategi Pemilihan Titik dan Gigi
   3. 3. Prosedur Pengukuran Leeb Hardness pada Gigi
   4. 4. Konversi dan Analisis Variasi Kekerasan
   5. 5. Interpretasi Akhir: Kapan Harus Curiga?
3. Standar atau Regulasi Terkait
4. Tools yang Direkomendasikan: Fokus pada NOVOTEST T-D2 BT
5. Kesalahan yang Sering Terjadi
   1. 1. Permukaan Tidak Dibersihkan dengan Baik
   2. 2. Posisi Probe Tidak Stabil dan Tidak Tegak Lurus
   3. 3. Mengabaikan Pemilihan Grup Material yang Tepat
   4. 4. Terlalu Sedikit Titik Pengukuran dan Proses Analisis yang Buruk
6. Quick Audit Template: Pemeriksaan Rutin Case Depth Gear Transmisi
7. Kesimpulan
8. FAQ
   1. Apa sebenarnya case depth itu dan mengapa harus seragam?
   2. Mengapa menggunakan metode Leeb rebound, bukan Rockwell langsung?
   3. Apakah NOVOTEST T-D2 BT bisa langsung mengukur kedalaman case dalam satuan mm?
   4. Bagaimana cara memastikan hasil pengukuran akurat pada gear berukuran kecil?
9. References

Checklist Utama: Deteksi Ketidakseragaman Case Depth pada Gear Transmisi

Berikut daftar langkah sistematis ketika menggunakan Alat Uji Kekerasan NOVOTEST T-D2 BT untuk memeriksa variasi case depth. Ikuti checklist ini setiap kali Anda mencurigai adanya ketidakseragaman hasil heat treatment.

1. Persiapan alat: Pastikan baterai dalam kondisi cukup untuk sesi pengukuran. Lakukan kalibrasi menggunakan test block standar dengan nilai kekerasan mendekati spesifikasi gear Anda.
2. Identifikasi gigi gear yang akan diukur: Pilih minimal 3 gigi secara merata dengan jarak 120° atau mengikuti pola pembebanan aktual transmisi. Pendekatan ini mewakili distribusi termal selama proses karburisasi.
3. Bersihkan permukaan gigi: Hilangkan kotoran, minyak, atau lapisan oksida menggunakan sikat halus atau pelarut ringan. Permukaan bersih adalah syarat mutlak pengukuran Leeb yang akurat.
4. Arahkan probe impact device Tipe D: Posisikan probe tegak lurus pada permukaan gigi, khususnya area flank dan root. Dua area ini paling kritis terhadap variasi case depth.
5. Lakukan 5–8 kali pukulan pada tiap titik ukur: Catat nilai HL (Leeb Hardness) dari setiap pukulan. Alat akan menghitung rata-rata dan deviasi standar secara otomatis—manfaatkan fitur ini.
6. Konversi nilai HL ke skala kekerasan yang diinginkan (HRC atau HV): Gunakan tabel konversi material yang sudah tersimpan di alat. Pilih grup material sesuai spesifikasi gear Anda.
7. Bandingkan hasil antar gigi: Variasi melebihi 2 HRC menandakan potensi ketidakseragaman case depth. Jika ditemukan perbedaan signifikan, lanjutkan inspeksi dengan metode lebih detil seperti microhardness traverse.

Penjelasan Tiap Poin Penting

Pemahaman teknis terhadap setiap langkah checklist membantu operator mengambil keputusan yang tepat dan menghindari kesalahan interpretasi data. Berikut perinciannya.

1. Persiapan Alat dan Kalibrasi

Alat Uji Kekerasan NOVOTEST T-D2 BT menggunakan sensor induktif digital yang sangat sensitif terhadap perubahan energi rebound. Kalibrasi harian menggunakan reference block menjamin linearitas bacaan sepanjang hari kerja. Pilih test block dengan kekerasan mendekati material gear Anda—umumnya sekitar 60 HRC untuk baja karburisasi. Alat menyimpan data kalibrasi secara otomatis, memudahkan audit trail. Perhatikan indikator baterai: tegangan rendah mengurangi energi tumbukan impact device, menghasilkan nilai HL yang lebih rendah dari kondisi sebenarnya. Selalu siapkan baterai cadangan untuk sesi inspeksi panjang.

2. Strategi Pemilihan Titik dan Gigi

Pola pemanasan dan quenching selama proses heat treatment tidak pernah sempurna merata. Gigi gear pada posisi tertentu menerima paparan termal berbeda, menghasilkan variasi case depth jika kontrol proses tidak optimal. Ambil sampel gigi pada posisi 12, 4, dan 8 (analogi jam) untuk merepresentasikan distribusi termal secara menyeluruh. Flank gigi merupakan area kontak terbesar saat gear beroperasi, sementara akar gigi mengalami tegangan lentur maksimum. Keduanya wajib diukur karena case depth dangkal di area root memicu retak fatigue dari bawah permukaan. Gunakan probe D yang memiliki area pengaruh kecil untuk mengukur pada jarak 0,5–1 mm dari ujung gigi—area paling sensitif menunjukkan variasi case depth.

3. Prosedur Pengukuran Leeb Hardness pada Gigi

Bentuk gigi gear yang tidak datar menuntut teknik pengukuran cermat. Alat Uji Kekerasan NOVOTEST T-D2 BT dengan probe tipe D memiliki radius ball 1,5 mm—cukup kompak untuk menjangkau kontur flank dan root. Posisikan probe tegak lurus terhadap permukaan. Hindari kemiringan melebihi 5° karena sudut kontak tidak normal mengurangi energi rebound dan menghasilkan nilai kekerasan palsu. Jaga jarak minimal 1 mm antar titik pukulan untuk mencegah efek strain hardening lokal yang mempengaruhi hasil berikutnya. Lima pukulan pada tiap titik sudah memadai—alat otomatis menghitung rata-rata dan standar deviasi. Deviasi tinggi menandakan ketidakseragaman lokal yang perlu dicurigai.

4. Konversi dan Analisis Variasi Kekerasan

NOVOTEST T-D2 BT menyimpan pustaka konversi untuk berbagai grup material: baja karbon, baja paduan, dan baja perkakas. Pilih grup material sesuai spesifikasi gear Anda—misalnya 4140, 8620, atau 9310. Kesalahan pemilihan grup material menghasilkan bias konversi signifikan. Nilai HRC yang tertera langsung dapat digunakan untuk perbandingan antargigi. Perbedaan melebihi 2 HRC antara gigi sampel mengindikasikan case depth tidak seragam. Logikanya: jika case depth dangkal, kekerasan turun tajam di bawah permukaan karena inti lunak lebih dekat ke titik ukur. Untuk analisis lebih mendalam, buat trendline kekerasan per jarak dari ujung gigi dengan mengambil beberapa titik pengukuran—gradien penurunan HRC lebih curam pada case depth tipis.

5. Interpretasi Akhir: Kapan Harus Curiga?

Operator quality control perlu batasan tegas antara variasi yang masih dapat diterima dan indikasi masalah. Jika semua gigi menunjukkan HRC dalam rentang ±1,5 HRC dari spesifikasi, case depth dianggap seragam dan komponen layak lanjut ke proses berikutnya. Jika terdapat satu atau beberapa gigi dengan HRC lebih rendah 2–3 HRC, lakukan pengukuran ulang sambil memeriksa alignment probe dan kebersihan permukaan. Hasil yang tetap konsisten rendah menandakan case depth dangkal di area tersebut. Segera rujuk ke pengujian microhardness traverse untuk mengonfirmasi kedalaman case. Gigi dengan HRC rendah akan cepat mengalami spalling atau pitting saat beroperasi—dokumentasikan sebagai early warning dan pisahkan komponen dari lot produksi.

Standar atau Regulasi Terkait

Penggunaan metode Leeb rebound untuk inspeksi case depth mengacu pada beberapa standar internasional. ASTM A956 “Standard Test Method for Leeb Hardness Testing of Steel Products” mencakup prosedur lengkap kalibrasi, pemilihan probe, dan konversi kekerasan yang diadopsi oleh NOVOTEST T-D2 BT. Standar ini memastikan pengukuran Anda auditable dan diakui dalam rantai pasok otomotif global.

ISO 18265:2013 “Metallic materials — Conversion of hardness values” menyediakan tabel konversi resmi antara HL, HRC, dan HV yang menjadi acuan pustaka internal alat. Setiap nilai konversi yang ditampilkan telah divalidasi sesuai standar ini. Dari sisi manufaktur gear, AGMA 2001-D04 “Gear Classification and Inspection” menyarankan pengujian case depth menggunakan metode mikro atau non-destruktif. Metode Leeb hardness diterima sebagai screening awal yang efisien sebelum destructive test pada sampel terbatas.

Tools yang Direkomendasikan: Fokus pada NOVOTEST T-D2 BT

Alat Uji Kekerasan NOVOTEST T-D2 BT menawarkan kombinasi ideal antara portabilitas, akurasi, dan kemudahan penggunaan untuk tugas deteksi ketidakseragaman case depth. Impact device tipe D yang terintegrasi cocok untuk baja keras hingga 65 HRC dengan rentang pengukuran lebar dari HL 170 hingga 960—mencakup semua kekerasan gear transmisi hasil karburisasi.

Desain ringkas berbobot kurang dari 500 gram dengan layar LCD terang memudahkan operator membawa alat ke area inspeksi gearbox tanpa merepotkan. Memori internal menyimpan hingga 256 hasil pengukuran; transfer data melalui Bluetooth untuk analisis statistik lebih lanjut menggunakan software opsional NOVOTEST DataView. Software ini membantu membuat laporan inspeksi case depth terdokumentasi.

Probe D tersedia sebagai aksesori cadangan jika diperlukan penggantian. Blok kalibrasi HRC 60±2 sangat direkomendasikan sebagai referensi harian sebelum pengujian. Untuk perusahaan yang membutuhkan konsistensi pengukuran di seluruh lini inspeksi, alat ini menawarkan kalibrasi kustom untuk material dan skala spesifik.

Berikut spesifikasi utama yang mendukung aplikasi deteksi case depth:

Kesalahan yang Sering Terjadi

Pengalaman di lapangan menunjukkan beberapa kesalahan umum operator yang dapat menghasilkan false positive atau false negative saat menggunakan hardness tester portabel pada gear. Kenali dan hindari.

1. Permukaan Tidak Dibersihkan dengan Baik

Oli sisa proses permesinan, residu shot blasting, atau kerak oksida tipis menyerap sebagian energi impact sebelum mencapai permukaan material. Akibatnya, nilai HL terbaca lebih rendah dari kondisi sebenarnya. Bersihkan setiap titik ukur menggunakan alkohol atau aseton, lap dengan kain bersih, dan pastikan tidak ada partikel lepas sebelum mengarahkan probe. Langkah sederhana ini mencegah kesalahan hingga 3 HRC.

2. Posisi Probe Tidak Stabil dan Tidak Tegak Lurus

Sudut kontak melebihi 5° dari normal mengurangi energi rebound yang dikembalikan ke sensor. Pada permukaan lengkung gigi, risiko ini meningkat karena operator kesulitan mempertahankan posisi. Gunakan penyangga tangan yang stabil atau buat jig kecil untuk menahan probe pada posisi tegak lurus. Pastikan probe menempel rata pada permukaan flank sebelum menekan tombol rilis.

3. Mengabaikan Pemilihan Grup Material yang Tepat

Baja karburisasi seperti 8620 memiliki karakteristik elastis yang berbeda dari baja perkakas H13 atau baja tahan karat 440C. Menggunakan grup material yang salah menghasilkan bias konversi hingga 3 HRC—cukup besar untuk memicu alarm palsu atau melewatkan gear cacat. Selalu periksa spesifikasi material gear dan pilih grup yang sesuai dari menu NOVOTEST T-D2 BT sebelum memulai pengukuran.

4. Terlalu Sedikit Titik Pengukuran dan Proses Analisis yang Buruk

Mengukur hanya satu gigi tidak menangkap variasi akibat pergerakan quenching yang tidak merata. Beberapa titik lemah hanya muncul pada posisi tertentu di ring gear. Ambil sampel minimal 3 gigi dengan distribusi merata. Perhatikan deviasi standar: jika melebihi 6 HL pada satu titik ukur, kemungkinan terdapat inklusi atau delaminasi sub-surface yang mempengaruhi kekerasan. Laporkan temuan ini untuk investigasi lebih lanjut.

Quick Audit Template: Pemeriksaan Rutin Case Depth Gear Transmisi

Gunakan template sederhana ini sebagai dokumentasi rutin. Isi setiap kali Anda melakukan audit periodik konsistensi case depth.

Hari/Tanggal: ……………

Gear ID: …………

Jumlah Gigi: ……

Alat: NOVOTEST T-D2 BT

Probe: Tipe D

Terkalibrasi: Ya / Tidak

Titik Ukur:

• Gigi #1: Flank ___ HRC / Root ___ HRC
• Gigi #2: Flank ___ HRC / Root ___ HRC
• Gigi #3: Flank ___ HRC / Root ___ HRC

Nilai HL Rata-rata (masing-masing): …… / …… / ……

Konversi HRC: …… / …… / ……

Deviasi Maksimum Antar Gigi: ……… HRC

Tindakan jika deviasi > 2 HRC: Ulangi pengukuran dengan probe bersih dan posisi tegak lurus. Jika hasil tinggi tetap konsisten, buat laporan NCR (Non-Conformance Report) dan rekomendasikan sectioning untuk microhardness traverse.

Catatan Tambahan: ……………………………………………

Kesimpulan

Alat Uji Kekerasan NOVOTEST T-D2 BT menyediakan metode non-destruktif yang cepat, mudah, dan terpercaya untuk mengidentifikasi variasi case depth pada gear transmisi tanpa perlu membongkar komponen dari mesin. Dengan mengikuti checklist dan memahami poin-poin teknis kritis, operator quality control dapat mengambil keputusan berbasis data dalam hitungan menit. Kepatuhan terhadap standar ASTM A956 memastikan hasil inspeksi yang auditable dan diakui industri. Deteksi dini ketidakseragaman case depth mengurangi risiko kegagalan fatigue dini yang menyebabkan downtime mahal. Untuk memastikan proses produksi Anda didukung oleh alat ukur berkualitas dan terkini, selalu perbarui checklist sesuai standar terbaru dan konsultasikan kebutuhan alat uji kekerasan Anda kepada CV. Java Multi Mandiri, supplier dan distributor alat ukur dan pengujian yang siap mendukung konsistensi kualitas produk Anda.

FAQ

Apa sebenarnya case depth itu dan mengapa harus seragam?

Case depth adalah kedalaman lapisan permukaan yang mengalami pengerasan selama proses karburisasi atau surface hardening. Lapisan ini menciptakan permukaan keras yang tahan aus sementara inti tetap ulet untuk menyerap beban impak. Case depth harus seragam di seluruh gigi gear agar setiap gigi memiliki ketahanan fatigue yang sama. Ketidakseragaman menyebabkan gigi dengan case depth dangkal menjadi titik awal retak dan spalling, memperpendek umur transmisi secara drastis.

Mengapa menggunakan metode Leeb rebound, bukan Rockwell langsung?

Metode Leeb rebound menggunakan probe portabel yang mengukur kekerasan melalui energi pantul. Keunggulannya: tidak memerlukan mesin stasioner besar, dapat mengukur langsung pada gear yang sudah terpasang, dan tidak meninggalkan bekas indentasi signifikan. Rockwell langsung memang lebih akurat tetapi memerlukan permukaan benar-benar datar dan tidak praktis untuk inspeksi lapangan pada geometri gigi yang rumit. Leeb berfungsi sempurna sebagai screening tool non-destruktif.

Apakah NOVOTEST T-D2 BT bisa langsung mengukur kedalaman case dalam satuan mm?

Tidak. Alat Uji Kekerasan NOVOTEST T-D2 BT mengukur kekerasan permukaan, bukan kedalaman case secara langsung. Namun, kekerasan permukaan yang diukur memiliki korelasi kuat dengan case depth: case depth dangkal menghasilkan permukaan lebih lunak karena pengaruh inti ulet yang dekat. Dengan menganalisis variasi kekerasan antargigi, operator mengidentifikasi indikasi ketidakseragaman case depth. Pengukuran kedalaman case sesungguhnya memerlukan destructive test dengan microhardness traverse.

Bagaimana cara memastikan hasil pengukuran akurat pada gear berukuran kecil?

Gear kecil—diameter di bawah 50 mm—menghadirkan tantangan karena massa rendah dapat menyerap energi impact. Gunakan penyangga solid atau coupling gel untuk meningkatkan stabilitas. Lakukan kalibrasi pada reference block dengan massa serupa. Pastikan probe benar-benar tegak lurus karena radius kelengkungan gigi yang lebih tajam meningkatkan risiko ketidakstabilan sudut. Pertimbangkan menggunakan probe tipe DL dengan energi impact lebih rendah jika tersedia untuk material tipis.

Rekomendasi Hardness Tester

References

1. ASTM A956-22: Standard Test Method for Leeb Hardness Testing of Steel Products. ASTM International, West Conshohocken, PA, 2022.
2. ISO 18265:2013: Metallic materials — Conversion of hardness values. International Organization for Standardization, Geneva, 2013.
3. AGMA 2001-D04: Fundamental Rating Factors and Calculation Methods for Involute Spur and Helical Gear Teeth. American Gear Manufacturers Association, Alexandria, VA.
4. ISO 16859-1:2015: Metallic materials — Leeb hardness test — Part 1: Test method. International Organization for Standardization, Geneva, 2015.
5. DIN 50156-1:2019: Metallic materials — Leeb hardness test. Deutsches Institut für Normung, Berlin, 2019.
