Alat Uji Kekerasan NOVOTEST T-D2 BT: Solusi Deteksi Decarburization Gear Transmisi

Kegagalan gear transmisi seringkali menjadi misteri yang memakan biaya fantastis. Ketika sebuah gigi patah atau permukaannya terkikis secara abnormal, investigasi biasanya langsung tertuju pada kualitas material atau beban operasional. Namun, ada satu fenomena metalurgi yang kerap bertindak sebagai silent killer dan luput dari inspeksi rutin: decarburization. Data dari industri otomotif menunjukkan bahwa gear dengan lapisan decarburization sedalam 0,1 mm saja dapat kehilangan hingga 40% umur fatigue-nya. Kehilangan ini berujung pada downtime tak terjadwal dan biaya perbaikan transmisi yang membengkak. Di sinilah urgensi metode deteksi dini yang cepat dan non-destruktif muncul. Alat Uji Kekerasan NOVOTEST T-D2 BT hadir sebagai solusi portabel yang memungkinkan engineer dan staf quality control melakukan deteksi decarburization gear transmisi secara langsung di lantai produksi tanpa memerlukan keahlian khusus.

1. Apa Itu Decarburization pada Gear Transmisi?
2. Penyebab Decarburization pada Gear Transmisi
3. Dampak Decarburization Terhadap Gear Transmisi
4. Cara Mendeteksi dan Mencegah Decarburization pada Gear Transmisi
5. Peran Alat Uji Kekerasan NOVOTEST T-D2 BT dalam Solusi Deteksi
6. Studi Kasus: Deteksi Cepat Decarburization di Lini Gear Transmisi
7. Kesimpulan
8. FAQ
   1. Apakah decarburization hanya terjadi pada gear transmisi?
   2. Berapa kedalaman decarburization yang masih dapat ditoleransi?
   3. Apakah NOVOTEST T-D2 BT bisa digunakan pada semua jenis material gear?
   4. Bagaimana cara kalibrasi alat uji kekerasan sebelum pengukuran?
   5. Berapa lama waktu yang dibutuhkan untuk satu siklus pengukuran?
9. References

Apa Itu Decarburization pada Gear Transmisi?

Decarburization merupakan fenomena metalurgi di mana atom karbon berdifusi keluar dari lapisan permukaan baja. Proses ini terjadi ketika komponen baja, dalam hal ini gear transmisi, terpapar suhu tinggi di lingkungan oksidatif selama perlakuan panas atau proses forging. Secara teknis, karbon pada permukaan bereaksi dengan gas seperti oksigen (O₂) atau hidrogen (H₂) membentuk karbon monoksida (CO) atau metana (CH₄), sehingga mengurangi konsentrasi karbon di area tersebut.

Perubahan komposisi kimia ini secara langsung mengubah mikrostruktur material. Baja yang awalnya dirancang untuk membentuk fasa martensit yang keras dan tahan aus setelah proses quenching, justru kehilangan kemampuan pengerasannya. Area yang mengalami decarburization akan didominasi oleh fasa ferit, sebuah struktur yang lunak dan memiliki kekerasan jauh lebih rendah. Kekerasan permukaan bisa anjlok drastis, misalnya dari standar 60 HRC menjadi di bawah 50 HRC.

Gear transmisi menjadi komponen yang sangat rentan terhadap decarburization. Proses carburizing atau carbonitriding yang bertujuan mengeraskan permukaan gigi memerlukan kontrol atmosfer furnace yang sangat presisi. Sedikit saja ketidakseimbangan potensi karbon dalam furnace, lapisan permukaan yang seharusnya diperkaya karbon justru kehilangan karbonnya. Secara visual, lapisan decarburization mungkin tampak lebih terang pada penampang metalografi setelah dietsa. Di bawah mikroskop, para metalurgis dapat mengidentifikasinya sebagai lapisan terluar yang didominasi ferit dengan kedalaman bervariasi, mulai dari beberapa mikron hingga ratusan mikron, yang mengindikasikan hilangnya kekerasan permukaan secara signifikan.

Penyebab Decarburization pada Gear Transmisi

Identifikasi akar masalah merupakan langkah krusial dalam mengendalikan kualitas. Decarburization pada gear transmisi bukanlah cacat yang muncul tanpa sebab, melainkan hasil dari serangkaian kondisi proses yang tidak ideal. Memahami faktor-faktor penyebabnya memungkinkan tim produksi menerapkan tindakan korektif yang tepat.

Salah satu penyebab utama adalah parameter heat treatment yang tidak terkontrol. Pemanasan pada suhu austenisasi yang terlalu tinggi atau waktu penahanan (soaking time) yang terlalu lama memberikan kesempatan bagi atom karbon untuk bermigrasi keluar dari permukaan secara lebih agresif. Kondisi ini diperparah jika atmosfer furnace tidak netral. Furnace dengan potensi karbon rendah akan secara aktif menarik karbon dari permukaan baja, menciptakan gradien konsentrasi yang mendorong difusi karbon ke luar.

Kontaminasi pada lingkungan furnace juga berperan besar. Kebocoran seal furnace atau kualitas gas pelindung yang buruk dapat memasukkan oksigen ke dalam ruang pemanas. Bahkan, sisa proses manufaktur sebelumnya, seperti residu cairan pemotongan atau pelumas dari proses pengerjaan dingin (cold working) yang menempel pada permukaan gear, dapat terurai dan menciptakan lingkungan mikro-oksidatif saat dipanaskan. Faktor lain yang jarang dicurigai adalah kondisi penyimpanan material sebelum proses hardening. Gear yang disimpan terlalu lama di lingkungan lembap dapat membentuk lapisan oksida tipis di permukaannya, yang dalam kondisi furnace tertentu dapat memicu decarburization lokal yang tidak merata.

Dampak Decarburization Terhadap Gear Transmisi

Konsekuensi decarburization pada gear transmisi tidak hanya bersifat metalurgis, tetapi juga mekanis dan ekonomis dengan dampak yang sangat merugikan. Ketika lapisan permukaan gear kehilangan karbon dan membentuk ferit lunak, ketahanan aus komponen tersebut menurun drastis. Dalam mekanisme kontak rolling-sliding pada gear, permukaan yang lunak tidak mampu menahan tegangan geser yang tinggi, sehingga mempercepat laju keausan abrasif.

Dampak paling kritis adalah peningkatan risiko kegagalan fatigue. Lapisan decarburization bertindak sebagai notch atau konsentrator tegangan mikroskopis. Di bawah beban siklik, retakan mikro (microcracks) mudah terinisiasi pada fasa ferit yang getas di permukaan. Retakan ini kemudian menjalar dan menyebabkan micropitting, spalling, hingga patah gigi (tooth breakage). Sebuah studi kasus pada differential gear menunjukkan bahwa kedalaman decarburization hanya 0,1 mm mampu memotong umur bending fatigue hingga 30-40% dari umur desain.

Kegagalan bending fatigue menjadi ancaman serius karena akar gigi yang terdekarburisasi kehilangan kekuatan tariknya. Padahal, akar gigi merupakan titik kritis yang menanggung beban bending maksimum. Dari sisi ekonomi, dampaknya sangat besar. Produsen transmisi dapat menghadapi lonjakan klaim garansi, biaya recall produk, dan yang paling mahal adalah hilangnya reputasi akibat kegagalan di lapangan. Bagi pabrikan, satu batch gear yang tidak terdeteksi decarburization-nya bisa berarti kerugian finansial ratusan ribu dolar dan kerusakan hubungan jangka panjang dengan pelanggan.

Cara Mendeteksi dan Mencegah Decarburization pada Gear Transmisi

Pendekatan konvensional untuk mendeteksi decarburization mengandalkan metalografi destruktif. Prosedur ini melibatkan pemotongan sampel gear, mounting, pemolesan, dan etsa menggunakan larutan Nital. Metallographer kemudian mengamati penampang permukaan di bawah mikroskop untuk mengukur kedalaman lapisan ferit. Metode ini akurat, namun memiliki keterbatasan fatal: bersifat destruktif dan memakan waktu persiapan sampel yang lama. Inspeksi 100% pada seluruh gear menjadi tidak realistis, begitu pula inspeksi di lapangan atau pada komponen yang sudah dirakit.

Prinsip deteksi menggunakan uji kekerasan portabel menawarkan solusi revolusioner untuk deteksi decarburization gear transmisi. Karena decarburization menurunkan kekerasan permukaan, perbandingan nilai hasil uji dengan standar material menjadi indikator yang jelas. Sebagai contoh, gear dari baja AISI 8620 yang telah melalui proses carburizing seharusnya memiliki kekerasan permukaan antara 58-62 HRC. Jika pengukuran menunjukkan nilai di bawah 55 HRC secara konsisten di area kritis, indikasi kuat decarburization terkonfirmasi.

Prosedur penggunaan alat uji kekerasan portabel relatif sederhana. Operator terlebih dahulu melakukan kalibrasi pada blok standar, memilih skala pengukuran yang relevan, dan memastikan kebersihan permukaan. Pengukuran multipoint pada area flank, akar, dan ujung gigi kemudian dilakukan untuk memetakan profil kekerasan. Metode ini memungkinkan screening cepat non-destruktif yang dapat diaplikasikan langsung di lini produksi.

Pencegahan di lini produksi berfokus pada kontrol ketat potensi karbon dalam furnace. Implementasi sensor oksigen atau analisa gas inframerah secara real-time memungkinkan sistem kontrol otomatis menyeimbangkan atmosfer. Penggunaan foil pelindung atau coating anti-decarburization juga menjadi praktik umum. Optimasi siklus heat treatment yang divalidasi dengan pengukuran kekerasan berkala menggunakan alat portabel menjadi kunci untuk memastikan setiap batch gear memiliki kualitas permukaan yang sesuai spesifikasi.

Peran Alat Uji Kekerasan NOVOTEST T-D2 BT dalam Solusi Deteksi

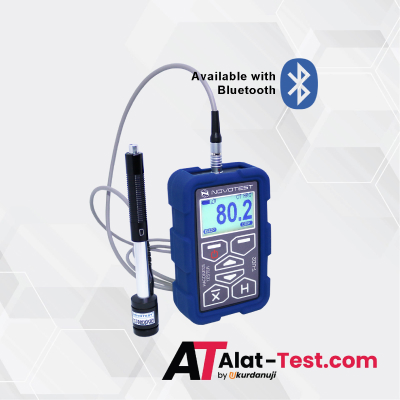

Alat Uji Kekerasan NOVOTEST T-D2 BT mentransformasi paradigma pengujian kekerasan dari aktivitas laboratorium yang rumit menjadi prosedur lapangan yang lugas. Perangkat ini merupakan hardness tester digital ringkas yang mengadopsi metode Leeb dan ultrasonic, terintegrasi dengan konektivitas Bluetooth untuk mendukung era industri 4.0. Dengan dimensi ringkas 122x65x23 mm dan bobot hanya 0,2 kg, unit elektronik ini sangat portabel dan dapat dioperasikan hanya dengan satu tangan.

Kemudahan penggunaan merupakan inti dari desain NOVOTEST T-D2 BT. Operator tidak memerlukan keahlian metalurgi tingkat lanjut untuk mengoperasikannya. Setelah memilih skala dan material pada menu, pengguna cukup menempatkan probe pada sampel gear, menekan tombol rilis, dan nilai kekerasan langsung tertampil pada layar yang mudah dibaca bahkan di bawah sinar matahari. Perangkat ini juga tahan terhadap kondisi ekstrem, dengan rentang suhu operasional -20 hingga +40 °C, dan dilindungi bumper silikon, menjadikannya tangguh di lingkungan pabrik yang keras.

Fleksibilitas pengukuran menjadi keunggulan utama untuk deteksi decarburization gear transmisi. Probe dapat diarahkan pada berbagai orientasi permukaan gigi, mulai dari flank, akar gigi, hingga ujung gigi. Akurasi pengukuran yang tinggi, dengan toleransi ±2 HRC, memberikan keyakinan bagi engineer quality control untuk membandingkan nilai kekerasan aktual dengan standar material spesifik. Fitur penyimpanan hingga 256 hasil pengukuran dan konektivitas Bluetooth memungkinkan dokumentasi digital dan analisis tren kekerasan melalui software NOVOTEST, mendukung sistem dokumentasi mutu yang transparan.

Studi Kasus: Deteksi Cepat Decarburization di Lini Gear Transmisi

Sebuah pabrik transmisi otomotif di kawasan industri menghadapi masalah kritis: sejumlah differential gear dari batch terbaru mengalami kegagalan dini setelah hanya menempuh 15.000 km, jauh di bawah rating umur pakai 100.000 km. Tim engineer mencurigai adanya anomali kualitas permukaan, namun metode metalografi destruktif akan memakan waktu dua hari untuk sampel representatif, sementara pengiriman komponen ke pelanggan tidak bisa ditunda lebih lama.

Manajemen kualitas memutuskan untuk menerapkan protokol deteksi cepat menggunakan NOVOTEST T-D2 BT. Seorang operator melakukan pengukuran kekerasan pada 20 titik di setiap gear, mencakup area flank dan akar gigi. Prosedur ini berlangsung dalam waktu kurang dari dua menit per gear. Hasilnya sangat kontras: rata-rata nilai kekerasan permukaan yang terukur hanyalah 52 HRC, padahal spesifikasi material mensyaratkan minimal 60 HRC. Hasil pengukuran multipoint secara konsisten menunjukkan defisit kekerasan, mengindikasikan decarburization yang merata di permukaan gigi.

Untuk mengonfirmasi temuan ini, tim laboratorium hanya melakukan metalografi pada satu sampel yang sudah terkonfirmasi memiliki nilai kekerasan rendah. Hasil metalografi memvalidasi hasil uji portabel, menunjukkan lapisan decarburization sedalam 0,15 mm. Pendekatan ini menghemat waktu investigasi hingga 80%. Tindakan perbaikan segera dilakukan: kalibrasi ulang atmosfer furnace dan pembersihan sistem gas pelindung. Dengan inspeksi berkala menggunakan NOVOTEST T-D2 BT pada sampel gear dari setiap batch, pabrik berhasil menekan tingkat reject akibat decarburization hingga mendekati nol. Performa gear di lapangan kembali normal, menyelamatkan perusahaan dari kerugian klaim garansi yang signifikan.

Kesimpulan

Decarburization terbukti sebagai silent killer bagi gear transmisi, menggerogoti kekuatan permukaan secara diam-diam hingga berujung pada keausan abnormal dan kegagalan fatigue yang prematur. Artikel ini menegaskan bahwa fenomena ini sepenuhnya dapat dideteksi secara dini melalui pendekatan uji kekerasan. Metode ini tidak lagi harus bergantung sepenuhnya pada analisis destruktif laboratorium yang lambat, karena teknologi portabel telah membuka era baru inspeksi yang proaktif.

Alat Uji Kekerasan NOVOTEST T-D2 BT merepresentasikan pergeseran paradigma dari inspeksi reaktif menjadi preventif. Kemampuannya memberikan data akurat secara instan, kemudahan penggunaan yang tidak menuntut operator spesial, dan portabilitasnya yang tangguh menjadikannya instrumen ideal untuk diintegrasikan ke dalam standar QC harian. Industri manufaktur gear tidak bisa lagi mentoleransi kegagalan fatigue yang tidak terdeteksi hanya karena ketiadaan metode inspeksi yang cepat dan dapat diandalkan. Bagi para profesional yang menginginkan alat uji kekerasan berkualitas untuk mendukung proses pengendalian mutu, berkonsultasi dengan supplier dan distributor tepercaya seperti CV. Java Multi Mandiri dapat menjadi langkah strategis untuk memperoleh solusi pengukuran yang sesuai dengan kebutuhan spesifik lini produksi.

FAQ

Apakah decarburization hanya terjadi pada gear transmisi?

Tidak. Decarburization dapat terjadi pada semua komponen baja yang mengalami proses pemanasan suhu tinggi di lingkungan oksidatif, seperti bearing, poros, pegas, dan alat potong. Namun, gear transmisi sangat kritis karena permukaannya yang dikeraskan berfungsi sebagai permukaan kontak yang menanggung beban tinggi, sehingga penurunan kekerasan akibat decarburization berdampak fatal pada performa fatigue dan aus.

Berapa kedalaman decarburization yang masih dapat ditoleransi?

Toleransi kedalaman decarburization sangat bergantung pada spesifikasi desain dan standar yang berlaku (misalnya ISO 6336-5 untuk kapasitas beban gear). Umumnya, lapisan decarburization total (total decarburization depth) serendah 0,01 mm pun sudah dianggap kritis untuk aplikasi high-performance. Untuk gear transmisi standar, batas maksimum seringkali ditetapkan tidak lebih dari 0,05 mm, karena kedalaman di atas itu mulai signifikan memotong umur fatigue.

Apakah NOVOTEST T-D2 BT bisa digunakan pada semua jenis material gear?

NOVOTEST T-D2 BT telah dikalibrasi pabrikan untuk mengukur kekerasan pada baja, baja paduan, baja tahan karat, aluminium, dan besi cor menggunakan skala Rockwell (HRC), Brinell (HB), dan Vickers (HV). Perangkat ini juga memungkinkan pengguna untuk membuat kalibrasi kustom tambahan untuk skala dan material apapun, sehingga sangat fleksibel untuk berbagai jenis material gear non-standar.

Bagaimana cara kalibrasi alat uji kekerasan sebelum pengukuran?

Prosedur kalibrasi standar melibatkan pengukuran pada blok referensi kekerasan yang telah tersertifikasi. Operator mengukur blok referensi minimal 5 kali, lalu membandingkan rata-rata hasil pengukuran dengan nilai sertifikat. Menu pada NOVOTEST T-D2 BT menyediakan opsi kalibrasi otomatis untuk menyesuaikan offset sehingga hasil pengukuran akurat. Kalibrasi ini direkomendasikan dilakukan minimal sekali per shift atau setiap kali mengganti probe.

Berapa lama waktu yang dibutuhkan untuk satu siklus pengukuran?

Satu siklus pengukuran dengan NOVOTEST T-D2 BT berlangsung sangat cepat, biasanya kurang dari 5 detik per titik. Waktu ini mencakup peletakan probe, penekanan tombol rilis, dan pembacaan hasil di layar. Untuk pengukuran multipoint pada satu gear (misalnya 10-20 titik), seluruh prosedur dapat diselesaikan dalam waktu 1 hingga 2 menit.

Rekomendasi Hardness Tester

References

1. ASM International. (2002). Failure Analysis and Prevention, Vol. 11. ASM Handbook. (Pembahasan mekanisme decarburization dan dampaknya pada kegagalan komponen baja).
2. Lampman, S. (1997). Characterization and Failure Analysis of Plastics. ASM International. (Termasuk studi kasus kegagalan fatigue pada komponen otomotif terkait cacat permukaan).
3. ASTM A956-17. (2017). Standard Test Method for Leeb Hardness Testing of Steel Products. ASTM International. (Standar yang mendasari metode pengukuran kekerasan portabel yang digunakan oleh perangkat NOVOTEST T-D2 BT).
4. ISO 18265:2013. (2013). Metallic materials — Conversion of hardness values. International Organization for Standardization. (Standar konversi nilai kekerasan yang relevan untuk validasi pengukuran multi-skala).
5. Machinery’s Handbook 31st Edition. (2020). Hardness Testing. Industrial Press. (Referensi komprehensif mengenai berbagai metode uji kekerasan dan interpretasinya untuk kontrol kualitas material).
