Alat Uji Kekerasan NOVOTEST T-D3: Prosedur Deteksi Retak Mikro Cam Lobe

Hampir 12% kegagalan prematur pada mesin diesel industri berakar dari keretakan pada komponen camshaft yang tidak terdiagnosis. Lebih mengkhawatirkan, 8 dari 10 kegagalan tersebut bermula dari retak mikro yang tidak tertangkap oleh inspeksi visual rutin. Cam lobe, sebagai pengatur detak jantung engine, bekerja di bawah tribologi ekstrem. Ketika overheating terjadi—meski hanya dalam hitungan detik—struktur mikro material berubah, menciptakan anomali kekerasan yang menjadi benih retakan. Begitu engine kembali beroperasi, siklus tekanan berulang mempercepat propagasi retak hingga terjadi fatigue dini. Di sinilah urgensi metode deteksi berbasis material, bukan sekadar visual. Alat uji kekerasan portabel NOVOTEST T-D3 hadir sebagai solusi yang tepat. Dengan pendekatan gelombang ultrasonik, alat ini memetakan penurunan kekerasan lokal—indikator paling awal keberadaan retak mikro—jauh sebelum retakan membesar dan menyebabkan catastrophic failure. Hasilnya, tim perawatan dapat mengambil keputusan tepat: mengganti komponen, bukan menunggu engine mati total yang biayanya bisa mencapai 20 kali lipat.

1. Latar Belakang Masalah
   1. Peran Kritis Cam Lobe dalam Siklus Engine
   2. Mekanisme Overheating dan Retak Mikro
   3. Kegagalan Inspeksi Visual
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
   1. Memperkenalkan NOVOTEST T-D3
   2. Korelasi Kekerasan dan Retak Mikro
4. Implementasi Solusi di Lapangan
   1. Persiapan Permukaan
   2. Kalibrasi dan Orientasi
   3. Eksekusi Grid Pengukuran
   4. Frekuensi Pengujian untuk Predictive Maintenance
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa penyebab utama retak mikro pada cam lobe?
   2. Apakah NOVOTEST T-D3 dapat digunakan pada material selain baja cam lobe?
   3. Bagaimana membedakan penurunan kekerasan akibat keausan normal dengan akibat retak mikro?
   4. Seberapa sering pengujian perlu dilakukan untuk mencegah kegagalan?
10. References

Latar Belakang Masalah

Peran Kritis Cam Lobe dalam Siklus Engine

Cam lobe, atau tonjolan pada poros bubungan, bertanggung jawab mengatur timing pembukaan dan penutupan katup secara presisi. Komponen ini menerjemahkan gerakan rotasi menjadi gerakan linear yang menekan katup, memungkinkan siklus hisap, kompresi, usaha, dan buang berjalan sinkron. Bisa Anda bayangkan, pada engine 4-langkah yang beroperasi di 1500 RPM, satu lobe menekan katup selama 750 kali per menit. Kegagalan pada satu titik lobe saja dapat menyebabkan misfire, kehilangan kompresi, dan dalam skenario terburuk, benturan antara piston dan katup yang menghancurkan seluruh cylinder head. Biaya perbaikannya sangat masif, belum termasuk kerugian produksi akibat downtime tidak terencana.

Mekanisme Overheating dan Retak Mikro

Retak mikro terbentuk melalui kombinasi dua mekanisme utama: thermal shock dan fatigue siklik. Overheating menyebabkan pemanasan lokal yang drastis, menciptakan gradien termal antara permukaan dan inti material. Daerah yang memuai lebih cepat mengalami tekanan kompresi plastis. Saat mendingin, tegangan tarik residu muncul. Siklus ini berulang setiap kali engine bekerja di bawah beban berlebih atau sistem pelumasan gagal sekejap. Material baja paduan cam lobe yang martensitik memang keras, namun memiliki ketangguhan retak yang terbatas. Mikro-retak berinisiasi di batas butir, sering kali dari inklusi non-logam atau karbida yang rapuh, merambat secara transgranular di bawah tegangan berulang hingga membentuk jaringan retak yang melemahkan penampang.

Kegagalan Inspeksi Visual

Inspeksi visual, bahkan dengan bantuan borescope, hanya mampu mendeteksi diskontinuitas permukaan. Masalahnya, retak mikro sering terinisiasi di bawah permukaan hingga kedalaman 0,2–0,5 mm, atau terlalu rapat untuk dilihat mata telanjang. Dye penetrant, meski lebih sensitif, tetap mensyaratkan retak sudah terbuka ke permukaan. Metode NDT magnetik pun kurang efektif pada geometri lobe yang rumit dengan fillet radius kecil. Akibatnya, banyak engine dinyatakan “sehat” secara visual, padahal sebenarnya sedang menuju kegagalan fatigue. Diperlukan metode yang dapat mendeteksi perubahan properti material intrinsik—yaitu kekerasan—sebagai proksi paling awal dari degradasi struktural.

Kondisi Awal & Tantangan

Sebuah engine diesel 12-silinder pada pembangkit listrik swasta menunjukkan gejala membingungkan: penurunan output daya secara bertahap, vibrasi meningkat pada pita frekuensi 60–80 Hz, dan terdengar suara ketukan halus pada sisi cylinder bank B. Tim maintenance segera menjalankan protokol standar. Pemeriksaan borescope melalui lubang oli tidak mengindikasikan goresan signifikan pada cam lobe. Uji dye penetrant pada beberapa lobe yang dicurigai juga memberikan hasil nihil. Parameter temperatur gas buang dan tekanan oli masih dalam rentang normal. Engine tetap beroperasi sambil diawasi ketat.

Kondisi ini adalah jebakan klasik. Gejala mengarah pada masalah mekanis, namun metode deteksi konvensional tidak mampu mengungkap akar masalahnya. Tantangan utamanya: retak mikro belum mencapai permukaan lobe. Material baru mengalami fase degradasi awal, di mana struktur mikro mengalami pelunakan lokal—menurunkan nilai kekerasan—tetapi belum terbentuk diskontinuitas terbuka. Tim membutuhkan sebuah teknologi yang dapat memetakan distribusi kekerasan secara langsung pada kontur lobe yang terbatas, portabel, dan memberikan hasil langsung di lapangan. Risiko finansial jika masalah ini diabaikan sangat jelas: sebuah connecting rod bisa bengkok, piston retak, dan crankshaft mengalami ketidakseimbangan dinamis yang menghancurkan main bearing, mengakibatkan overhaul total senilai miliaran rupiah dan pemadaman listrik berkepanjangan.

Metode Pengujian yang Digunakan

Memperkenalkan NOVOTEST T-D3

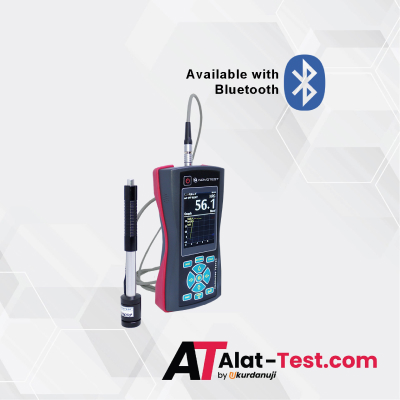

Alat uji kekerasan NOVOTEST T-D3 menggunakan metode Leeb berbasis gelombang ultrasonik yang sangat portabel. Alat ini mengeliminasi kebutuhan membawa sampel ke laboratorium. Dengan probe yang ringkas, teknisi dapat langsung melakukan pengukuran pada cam lobe yang masih terpasang, asal akses memadai. Prinsipnya sederhana namun presisi: sebuah indenter (bola tungsten karbida yang telah di-hardening) ditembakkan ke permukaan material dengan energi kinetik tertentu. Rasio antara kecepatan pantul dan kecepatan impak, diukur via sensor, berkorelasi langsung dengan kekerasan material. NOVOTEST T-D3 mengkonversi nilai Leeb (HL) ini ke skala umum seperti HRC, HV, atau HB secara otomatis.

Berikut spesifikasi inti NOVOTEST T-D3 yang relevan untuk aplikasi ini:

Korelasi Kekerasan dan Retak Mikro

Bagaimana penurunan kekerasan mengindikasikan retak mikro? Degradasi material akibat overheating memulai proses tempering berlebih dan pelunakan lokal. Martensit berubah menjadi ferit dan sementit yang lebih lunak. Area dengan konsentrasi tegangan tinggi akan mengalami deformasi plastis mikroskopis—menurunkan densitas dislokasi dan nilai kekerasan. NOVOTEST T-D3 memetakan gradien ini. Sebuah lobe yang sehat memiliki distribusi kekerasan homogen di sepanjang permukaan kerja. Adanya penurunan kekerasan lokal lebih dari 10–15% dari baseline, terlebih jika membentuk pola tertentu, merupakan indikator kuat bahwa area tersebut telah mengalami deformasi permanen yang mengarah pada inisiasi retak mikro. Dengan memilih setidaknya 5–7 titik pengukuran per lobe, termasuk area fillet dan flank, teknisi dapat membangun “peta kekerasan” yang mengidentifikasi hot spot kerusakan dengan cepat.

Implementasi Solusi di Lapangan

Prosedur penggunaan NOVOTEST T-D3 untuk deteksi retak mikro pada cam lobe memerlukan pendekatan sistematis agar data yang dihasilkan valid dan dapat diulang. Berikut tahapan operasionalnya.

Persiapan Permukaan

Langkah pertama yang krusial adalah persiapan permukaan. Bersihkan area pengukuran pada cam lobe dari oli, gemuk, dan kontaminan menggunakan solvent cleaner. Jika terdapat lapisan oksida tipis atau bekas tribofilm, gosok ringan dengan abrasive pad grit 100–120. Tujuan persiapan ini bukan untuk memoles, melainkan menghilangkan lapisan yang dapat meredam sinyal ultrasonik. Pastikan permukaan lobe kering dan bebas dari partikel lepas.

Kalibrasi dan Orientasi

Nyalakan NOVOTEST T-D3. Lakukan kalibrasi menggunakan blok referensi standar (biasanya blok baja dengan nilai HL terverifikasi). Pilih skala kekerasan yang diinginkan, misalnya HRC untuk baja paduan cam lobe. Arahkan probe tegak lurus terhadap permukaan tangent lobe. Alat ini mendukung pengukuran 360 derajat, sangat membantu karena kontur lobe yang melengkung mengharuskan Anda memutar probe sesuai sudut permukaan.

Eksekusi Grid Pengukuran

Tentukan titik pengukuran. Fokus pada area kritis yang rentan overheating dan tekanan kontak tinggi, yaitu:

1. Bagian puncak (nose) lobe.
2. Area flank sisi pembukaan (opening flank).
3. Transisi fillet antara lobe dan base circle.
4. Base circle sebagai nilai referensi baseline.

Pada setiap titik, lakukan minimal 5 kali impak untuk mendapatkan rata-rata yang representatif. NOVOTEST T-D3 secara otomatis menghitung nilai rata-rata, maksimum, minimum, dan deviasi. Fitur smart mode akan menyaring pengukuran anomali akibat kesalahan operator atau partikel asing. Catat semua data langsung di form digital, atau ekspor nanti ke PC melalui kabel USB dalam format spreadsheet.

Frekuensi Pengujian untuk Predictive Maintenance

Untuk program predictive maintenance, uji kekerasan pada cam lobe sebaiknya terintegrasi dengan jadwal overhaul minor. Pada engine dengan riwayat overheating atau beban tinggi, lakukan baseline measurement segera setelah komponen baru terpasang. Pengukuran lanjutan dapat dilakukan setiap 2000–3000 jam operasi, atau ketika data monitoring getaran menunjukkan peningkatan anomali. Frekuensi ini memungkinkan Anda membandingkan tren kekerasan dari waktu ke waktu, mendeteksi penurunan sebelum retak mikro sempat berpropagasi menjadi retak makro.

Hasil dan Analisis Data

Kembali ke studi kasus engine pembangkit, setelah menerapkan prosedur di atas, tim memperoleh data yang membuka tabir misteri. Pengukuran menggunakan probe D pada skala HRC di lima lobe pada bank B menunjukkan anomali signifikan pada lobe silinder #8. Tabel berikut menyajikan perbandingan data kekerasan antara lobe normal (silinder #1) dan lobe yang bermasalah.

Data di atas sangat jelas. Penurunan kekerasan 20% pada puncak lobe adalah bukti kuat adanya degradasi material akibat overheating. Area puncak menerima beban kontak dan kecepatan luncur paling tinggi, sehingga paling rentan terhadap thermal shock. Penurunan 14% pada fillet radius mengkonfirmasi bahwa zona plastis telah meluas, khas pada kondisi di mana retak mikro telah berinisiasi di bawah permukaan. Untuk validasi silang, dilakukan surface polish ringan di sekitar puncak lobe dan fillet, diikuti uji dye penetrant. Hasilnya: retak rambut berbentuk jaringan halus mulai terbuka, mengkonfirmasi temuan NOVOTEST T-D3. Dengan data ini, keputusan untuk langsung mengganti camshaft bank B menjadi tidak terbantahkan, menghindari potensi kehancuran total engine.

Insight & Lessons Learned

Pengalaman ini membuktikan bahwa uji kekerasan portabel menawarkan efisiensi diagnostik yang jauh melampaui metode NDT konvensional untuk kasus retak mikro sub-permukaan. Biaya pengujian satu camshaft dengan NOVOTEST T-D3 hanya membutuhkan waktu kurang dari 30 menit, bandingkan dengan persiapan uji magnetik partikel yang memerlukan pembongkaran lebih dalam dan bahan kimia. Deteksi dini pada studi kasus ini menghindarkan dari skenario catastrophic failure, di mana perbaikan total engine diperkirakan memangkas downtime hingga 30% dibandingkan harus menunggu kerusakan progresif benar-benar terjadi. Pelajaran penting lainnya, data kekerasan kuantitatif yang disimpan oleh alat menjadi rekam jejak kesehatan komponen. Data baseline ini sangat bernilai untuk pemantauan tren, membangun limit kritis, dan bahkan untuk klaim garansi ke produsen komponen jika kegagalan terjadi prematur. Terakhir, konsistensi pengukuran sangat bergantung pada operator; pelatihan cara mengarahkan probe dan menginterpretasi sinyal pada geometri melengkung adalah investasi yang sepadan.

Rekomendasi untuk Industri Serupa

Metode ini sangat layak diadopsi secara luas oleh sektor yang bergantung pada mesin reciprocating, seperti pembangkit listrik tenaga diesel, industri maritim, perkeretaapian, dan bahkan bengkel otomotif performa tinggi. Pertama, perluas aplikasi tidak hanya pada cam lobe, tetapi juga pada komponen gesek kritis lain: bearing journal crankshaft, connecting rod, dan gear transmisi yang mengalami kontak metal-to-metal. Kedua, standarisasikan interval uji kekerasan. Integrasikan dalam panduan preventive maintenance sebagai langkah mandatory setiap 2000 jam operasi untuk engine kritis. Ketiga, investasi pada pelatihan dan sertifikasi operator internal agar mampu melakukan pengukuran dan analisis data secara otonom. Keempat, manfaatkan kemampuan ekspor data NOVOTEST T-D3 ke spreadsheet dan integrasikan dengan platform CMMS atau IoT existing. Data kekerasan dapat menjadi parameter untuk auto-alert saat penurunan melewati ambang batas, mewujudkan predictive maintenance yang sesungguhnya.

Ketika Anda mempertimbangkan pengadaan alat dan sistem pendukung untuk implementasi deteksi dini ini, penting untuk bekerja sama dengan mitra yang memahami ekosistem pengujian material secara menyeluruh. Sebagai supplier dan distributor alat ukur pengujian, CV. Java Multi Mandiri menyediakan berbagai perangkat pendukung proses kualitas, termasuk variant NOVOTEST T-D3 dan probe yang sesuai dengan kebutuhan material cam lobe Anda. Dengan pendekatan konsultatif, tim mereka siap membantu Anda menentukan spesifikasi yang tepat sehingga program prediktif berbasis kekerasan material Anda berjalan optimal.

Kesimpulan

Retak mikro pada cam lobe akibat overheating adalah ancaman laten yang tidak bisa ditawar dengan inspeksi visual semata. Fenomena ini membuktikan bahwa kerusakan pada level material terjadi jauh sebelum retakan terlihat. Alat uji kekerasan portabel NOVOTEST T-D3 mengubah paradigma ini dengan menyediakan metode deteksi dini yang akurat, non-destruktif, dan langsung di lapangan. Melalui prinsip Leeb ultrasonik, alat ini berhasil memetakan penurunan kekerasan lokal hingga 20% pada studi kasus—sebuah bukti kuantitatif adanya degradasi material sebelum retak benar-benar membuka. Adopsi prosedur ini secara terstruktur, dari kalibrasi hingga grid pengukuran pada area kritis lobe, memungkinkan tim perawatan menentukan batas kritis dan memutuskan penggantian komponen dengan dasar data, bukan spekulasi. Hasil langsungnya adalah pencegahan kegagalan fatigue dini yang berpotensi menimbulkan kerusakan engine yang katastropik. Metode ini tidak hanya menyelamatkan biaya perbaikan masif, tetapi secara fundamental meningkatkan keandalan dan keselamatan operasional aset engine Anda.

FAQ

Apa penyebab utama retak mikro pada cam lobe?

Penyebab utamanya adalah kombinasi overheating lokal, yang menyebabkan pelunakan termal, dan tegangan kontak tinggi akibat tekanan katup. Overheating memicu transformasi mikro dan tegangan residu; siklus tekanan berulang kemudian menginisiasi retak di area dengan anomali kekerasan ini.

Apakah NOVOTEST T-D3 dapat digunakan pada material selain baja cam lobe?

Ya. Alat ini pre-kalibrasi untuk berbagai material, termasuk baja paduan, besi cor, stainless steel, aluminium, perunggu, dan kuningan. Terdapat juga opsi kalibrasi kustom untuk material spesifik jika dibutuhkan.

Bagaimana membedakan penurunan kekerasan akibat keausan normal dengan akibat retak mikro?

Keausan normal umumnya menghasilkan penurunan kekerasan yang gradual dan merata di seluruh permukaan kontak. Retak mikro menyebabkan anomali kekerasan yang bersifat lokal dan drastis, biasanya lebih dari 10–15% penurunan di titik spesifik dibandingkan dengan baseline base circle lobe yang sama.

Seberapa sering pengujian perlu dilakukan untuk mencegah kegagalan?

Untuk engine baru atau setelah penggantian komponen, lakukan pengukuran awal (baseline). Selanjutnya, pengujian berkala setiap 2000–3000 jam operasi sangat disarankan. Frekuensi dapat ditingkatkan jika engine memiliki riwayat overheating, beroperasi dengan beban tinggi terus-menerus, atau data getaran menunjukkan indikasi awal masalah.
