Alat Uji Kekerasan NOVOTEST T-D3: Solusi Mengatasi Variasi Case Depth Gear

Lantai produksi meraung ketika batch terbaru gear transmisi gagal dalam uji ketahanan. Dentuman berirama dari mesin pengujian bending fatigue menjadi saksi bisu retakan mikro yang menjalar dari akar gigi, sebuah malapetaka yang seringkali berawal dari satu masalah laten: variasi case depth gear. Fenomena ini, di mana kedalaman lapisan pengerasan bergeser hanya sepersekian milimeter, secara diam-diam menggerogoti konsistensi kekerasan dan membuka pintu bagi kegagalan prematur. Dalam dunia transmisi otomotif dan permesinan berat, risiko ini bukan sekadar angka cacat, melainkan ancaman nyata terhadap keselamatan, keandalan, dan reputasi. Mengontrol variasi ini bukan lagi opsi, melainkan mandat mutlak. Di persimpangan antara proses heat treatment yang kompleks dan tuntutan zero defect, Alat Uji Kekerasan NOVOTEST T-D3 hadir sebagai instrumen uji kekerasan portabel yang mengubah paradigma pengukuran dari sampling laboratorium yang lambat menjadi verifikasi non-destruktif langsung di area produksi, memastikan setiap gear melangkah keluar dari lini dengan integritas struktur yang seragam.

1. Apa Itu Variasi Case Depth Gear?
2. Penyebab Variasi Case Depth pada Gear
3. Dampak Variasi Case Depth terhadap Gear Transmisi
4. Cara Mendeteksi dan Mencegah Variasi Case Depth
5. Peran Alat Uji Kekerasan NOVOTEST T-D3 dalam Solusi
   1. Keunggulan NOVOTEST T-D3 untuk Industri Gear
6. Studi Kasus: Implementasi NOVOTEST T-D3 pada Produksi Gear Otomotif
7. Kesimpulan
8. FAQ
   1. Apa itu case depth dan mengapa penting pada gear?
   2. Bagaimana NOVOTEST T-D3 bisa mengukur case depth secara non-destruktif?
   3. Berapa akurasi NOVOTEST T-D3 untuk mengukur variasi case depth?
   4. Apakah alat ini bisa digunakan untuk berbagai jenis material gear?
   5. Bagaimana cara membandingkan hasil pengukuran T-D3 dengan uji laboratorium tradisional?
9. References

Apa Itu Variasi Case Depth Gear?

Case depth, atau kedalaman lapisan pengerasan, mendefinisikan ketebalan selubung keras yang terbentuk pada permukaan baja selama proses seperti karburisasi, nitriding, atau induction hardening. Lapisan ini menjadi perisai utama gear transmisi untuk menahan keausan permukaan (wear) sekaligus menjaga inti material tetap ulet untuk menyerap beban impak. Secara teknis, case depth efektif seringkali didefinisikan sebagai jarak dari permukaan ke titik di mana kekerasan mencapai nilai tertentu, biasanya 550 HV (Hardness Vickers), yang diukur dalam satuan milimeter atau mikrometer.

Konsistensi adalah kata kunci. Variasi case depth gear terjadi ketika ketebalan selubung keras ini tidak seragam, baik antar gigi pada satu komponen, antar komponen dalam satu batch, maupun antar batch produksi yang berbeda. Sebagai ilustrasi, sebuah spesifikasi mungkin menuntut case depth sebesar 0.8 mm hingga 1.0 mm. Variasi yang tidak terkendali dapat menghasilkan komponen dengan case depth 0.65 mm dan lainnya 1.1 mm dalam batch yang sama. Perbedaan ini, meskipun tampak kecil dalam skala absolut, menciptakan profil distribusi tegangan yang berbeda secara fundamental. Parameter ini menjadi sangat kritis pada gear transmisi karena langsung menentukan gradien kekerasan dari permukaan ke inti, yang merupakan desain utama untuk menahan tegangan bending dan kontak yang terkonsentrasi di area akar dan flank gigi.

Penyebab Variasi Case Depth pada Gear

Akar masalah dari variasi case depth gear sangat multi-dimensi, bersumber dari interaksi kompleks antara variabel proses, material, dan desain di lantai produksi. Memahami penyebab ini menjadi langkah fundamental dalam membangun sistem kontrol yang efektif.

Pertama, variabilitas dalam proses perlakuan panas menjadi kontributor dominan. Fluktuasi suhu di dalam tungku, bahkan dalam rentang yang sempit, secara signifikan mempengaruhi laju difusi karbon atau nitrogen ke dalam kisi austenit baja. Zona panas yang tidak merata atau siklus waktu yang tidak tepat akibat kesalahan pemrograman atau kalibrasi termokopel dapat menciptakan case depth yang berbeda pada komponen yang diproses secara bersamaan.

Kedua, perbedaan komposisi kimia bahan baku memainkan peran krusial. Dua batch baja dari pabrik yang sama dapat memiliki variasi kecil dalam persentase elemen paduan seperti mangan, kromium, atau molibdenum. Elemen-elemen ini merupakan pengatur laju difusi; konsentrasi yang lebih tinggi cenderung menghambat difusi karbon, menghasilkan case depth yang lebih dangkal untuk parameter proses yang identik.

Ketiga, dinamika aliran atmosfer tungku, terutama pada proses karburisasi gas, sangat berpengaruh. Aliran gas yang tidak seragam di sekitar gigi gear menyebabkan beberapa permukaan menerima lebih banyak karbon potensial daripada yang lain. Demikian pula, keseragaman dan agitasi media quenching menentukan laju pendinginan, yang pada gilirannya mempengaruhi transformasi mikrostruktur dan profil kekerasan akhir.

Terakhir, geometri gear itu sendiri menjadi faktor intrinsik. Variasi bentuk gigi, rasio antara ketebalan ujung gigi (tooth tip) dan akar gigi (tooth root), serta perbedaan massa di seluruh bagian gear, menyebabkan laju pemanasan dan pendinginan yang berbeda secara lokal. Area dengan massa lebih besar, seperti bagian hub, akan menyerap dan melepas panas lebih lambat, menciptakan gradien termal lokal yang berkontribusi pada variasi case depth di seluruh geometri komponen.

Dampak Variasi Case Depth terhadap Gear Transmisi

Konsekuensi dari variasi case depth gear jauh melampaui ketidaksesuaian spesifikasi; ia menyentuh inti dari integritas struktural dan keandalan sistem transmisi. Dampak yang paling kritis adalah penurunan ketahanan terhadap bending fatigue. Mekanisme kegagalan ini terutama berbahaya. Pada gear dengan case depth yang terlalu tipis, tegangan tarik maksimum akibat beban bending akan melampaui batas lapisan keras dan mencapai area transisi ke inti yang lebih lunak, menciptakan titik konsentrasi tegangan yang menjadi inisiasi retak di akar gigi. Retakan ini akan merambat secara progresif di bawah beban siklik dan berujung pada patah total.

Di sisi lain, case depth yang berlebihan juga menimbulkan ancaman. Lapisan yang terlalu tebal membuat komponen menjadi getas dan kehilangan keuletan inti yang dibutuhkan untuk meredam beban kejut (impact). Hal ini meningkatkan kerentanan terhadap patah getas mendadak, terutama pada aplikasi dengan torsi tinggi dan perubahan beban yang tiba-tiba. Selain itu, variasi case depth menghasilkan ketidakkonsistenan kekerasan permukaan, yang menjadi akar dari pola keausan tidak merata pada flank gigi. Keausan lokal ini mengganggu profil kontak ideal, menghasilkan getaran, kebisingan, dan menurunkan efisiensi transmisi daya.

Dari perspektif bisnis, dampak ekonominya sangat signifikan. Kegagalan gear di lapangan seringkali berujung pada kegagalan sistem yang lebih luas, mengakibatkan klaim garansi yang mahal, biaya penggantian komponen, dan yang paling merusak, erosi kepercayaan pelanggan. Dalam industri otomotif, satu kampanye penarikan produk (recall) akibat desain atau kualitas gear yang tidak konsisten dapat menimbulkan kerugian finansial dan reputasi yang monumental.

Cara Mendeteksi dan Mencegah Variasi Case Depth

Pendekatan konvensional untuk mendeteksi variasi case depth gear seringkali bersifat destruktif dan reaktif. Metode uji mikro Vickers mengharuskan pemotongan sampel gear, mounting, polishing, dan membuat jejak indentasi dari permukaan hingga ke inti. Meskipun akurat, metode ini memakan waktu, mahal, dan hanya memeriksa sebagian kecil dari populasi produksi (sampling acak). Risikonya, variasi antar batch atau dalam batch yang besar dapat lolos tanpa terdeteksi, mengubah lini produksi menjadi lotere kualitas.

Revolusi deteksi datang melalui teknologi non-destruktif (NDT). Teknik seperti pengukuran berbasis ultrasonik atau eddy current menawarkan kecepatan tanpa merusak komponen. Di antara ini, portable hardness tester yang bekerja dengan metode dinamis atau ultrasonik menjadi game-changer. Alat seperti NOVOTEST T-D3 memungkinkan insinyur QC untuk mengukur kekerasan langsung pada gigi gear di lantai produksi. Dengan melakukan indentasi pada permukaan, alat ini memberikan data yang secara korelatif dapat mengindikasikan variasi case depth gear. Kekerasan permukaan yang jatuh di bawah ambang batas yang telah dikalibrasi memberikan indikasi kuat bahwa case depth efektif mungkin tidak memenuhi spesifikasi.

Pencegahan variasi bukan hanya tentang pengukuran produk akhir, melainkan pengendalian proses. Penerapan Statistical Process Control (SPC) menggunakan data dari NOVOTEST T-D3 memungkinkan pemantauan real-time dan analisis tren kapabilitas proses (Cp, Cpk). Langkah-langkah proaktif seperti optimasi parameter heat treatment melalui Design of Experiments, kalibrasi dan survei suhu furnace secara rutin, serta pengujian ketat komposisi material masuk menjadi tidak terpisahkan dari strategi ini. Pengukuran non-destruktif berbasis data mengubah QC dari gerbang penyortir produk gagal menjadi sistem umpan balik cerdas untuk menyempurnakan proses.

Peran Alat Uji Kekerasan NOVOTEST T-D3 dalam Solusi

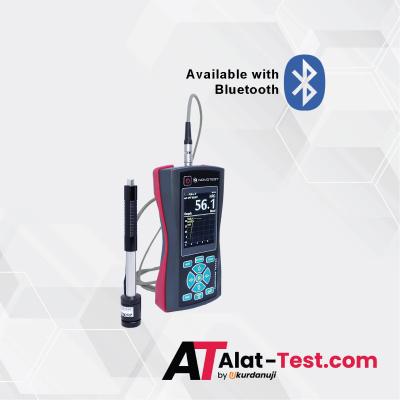

Dalam lanskap manufaktur gear yang mengutamakan kecepatan dan presisi, Alat Uji Kekerasan NOVOTEST T-D3 memposisikan diri sebagai solusi pengukuran yang menjembatani kesenjangan antara akurasi laboratorium dan tuntutan produksi. Berbeda dengan metode konvensional, instrumen portabel ini menerapkan prinsip pengukuran non-destruktif yang memberikan hasil instan tanpa memerlukan persiapan sampel yang rumit. Sebagian besar pengukuran untuk aplikasi ini memanfaatkan probe Leeb, di mana sebuah bola indentor yang telah dikeraskan ditembakkan ke permukaan material, dan rasio kecepatan pantul terhadap kecepatan impak dikonversi menjadi nilai kekerasan.

Meskipun tidak mengukur case depth secara langsung dalam satuan panjang, T-D3 mengukur konsekuensi langsungnya: gradien kekerasan. Dengan kemampuan mengukur kekerasan pada skala Rockwell C (HRC), Vickers (HV), atau Brinell (HB), alat ini dapat mendeteksi penurunan kekerasan permukaan yang berkorelasi erat dengan variasi case depth gear. Sebuah proses validasi internal, di mana korelasi antara nilai kekerasan permukaan dengan kurva kekerasan mikro hasil uji destruktif telah ditetapkan, mengizinkan T-D3 untuk bertindak sebagai penjaga gerbang kualitas yang sangat efisien.

Keunggulan NOVOTEST T-D3 untuk Industri Gear

Keunggulan kompetitif NOVOTEST T-D3 untuk industri gear terletak pada serangkaian fitur yang dirancang untuk lingkungan produksi yang keras dan serba cepat.

1. Desainnya yang ringkas dan portabel menghilangkan ketergantungan pada laboratorium tetap. Seorang teknisi dapat membawa alat ini langsung ke area machining atau perlakuan panas, melakukan pengukuran pada gear besar yang baru dikeluarkan dari furnace tanpa harus memindahkan benda kerja yang berat.
2. Hasil pengukuran digital real-time yang ditampilkan pada layar LCD warna memberikan informasi seketika. Fitur penyimpanan data yang tidak terbatas dengan dukungan kartu memori hingga 32GB memungkinkan pencatatan komprehensif untuk setiap batch. Data ini dapat diunggah ke PC dan diekspor sebagai spreadsheet, memfasilitasi integrasi yang mulus ke dalam sistem SPC untuk analisis histori kekerasan dan kapabilitas proses.
3. Akurasi tinggi yang dimilikinya, dengan toleransi ±2 HRC atau ±15 HV, telah sesuai dengan standar internasional seperti ASTM A 956 dan ISO 16859, sehingga meminimalkan subjektivitas operator.
4. Kemampuannya melakukan pengukuran ke segala arah hingga 360 derajat memungkinkan akses ke geometri gigi yang sulit. Dengan mendeteksi penyimpangan dari target kekerasan permukaan yang telah ditentukan, T-D3 mengidentifikasi potensi variasi case depth gear secara dini, memungkinkan intervensi proses segera dan secara drastis menekan biaya yang timbul akibat produk cacat dan klaim garansi di kemudian hari.

Spesifikasi teknis kunci alat ini, yang mendukung performanya di lingkungan industri, dapat dilihat pada tabel berikut.

Studi Kasus: Implementasi NOVOTEST T-D3 pada Produksi Gear Otomotif

Sebuah manufaktur gear transmisi otomotif skala menengah mengalami temuan yang mengkhawatirkan: audit kualitas mengungkap variasi case depth gear yang signifikan antara batch produksi yang diproses di dua shift berbeda. Metode kontrol yang ada, yaitu pengiriman satu sampel per shift untuk uji destruktif di laboratorium pusat, terbukti tidak memadai. Ketika hasil laboratorium keluar, dua batch gear yang berpotensi di bawah spesifikasi telah lolos ke tahap perakitan, menimbulkan risiko kegagalan bending fatigue yang masif.

Manajemen memutuskan untuk mengintegrasikan NOVOTEST T-D3 ke dalam quality gate mereka. Langkah pertama adalah melakukan studi korelasi. Tim teknik menyiapkan sampel gear dengan variasi case depth yang diketahui, mengukurnya dengan T-D3 menggunakan probe Leeb tipe D, lalu melakukan uji mikro Vickers pada sampel yang sama. Sebuah grafik korelasi antara nilai HRC permukaan dengan case depth efektif berhasil dibuat. Titik kontrol kritis ditetapkan: setiap gear harus menunjukkan kekerasan permukaan minimal 60 HRC pada tiga titik di akar gigi yang ditentukan. Jika di bawah ambang, batch akan ditahan untuk audit lebih lanjut.

Setelah validasi, teknisi lantai produksi dilatih untuk menggunakan T-D3 pada 10% sampel dari setiap batch, dengan hasil pengukuran langsung di-log. Setelah tiga bulan implementasi, data SPC menunjukkan penurunan standar deviasi case depth sebesar 40%. Yang lebih penting, lini perakitan mencatat nol insiden terkait gear lunak yang lolos, dan klaim lapangan terkait kegagalan bending fatigue untuk model transmisi itu turun secara signifikan. Quality Manager pabrik menyatakan, “T-D3 mengubah kontrol kualitas kami dari sekadar pemeriksaan formalitas menjadi analisis proses yang proaktif. Kemampuannya yang portabel dan mudah digunakan adalah kunci untuk membudayakan kesadaran kualitas di seluruh lantai produksi.”

Kesimpulan

Variasi case depth gear adalah musuh terselubung dalam dunia manufaktur transmisi yang secara sistematis menggerogoti integritas bending fatigue dan keandalan komponen. Berawal dari ketidaksempurnaan proses tungku, perbedaan komposisi material, hingga dinamika quenching, variasi ini menciptakan rantai dampak yang berujung pada kegagalan operasional dan kerugian finansial. Menggantungkan diri pada metode destruktif konvensional dengan sampling acak bukan lagi strategi yang bertahan di era manufaktur presisi. Deteksi dini melalui pengukuran non-destruktif dan pengendalian proses berbasis data yang ketat menjadi pilar utama pencegahan.

Alat Uji Kekerasan NOVOTEST T-D3 hadir sebagai instrumen vital yang menyederhanakan paradigma pengukuran yang kompleks ini. Dengan kemampuannya mengukur kekerasan permukaan secara presisi, portabel, dan real-time, T-D3 memberdayakan insinyur dan teknisi untuk mengontrol variasi case depth gear langsung di sumbernya, mendukung program Zero Defect yang ambisius. Berinvestasi dalam teknologi pengujian ini merupakan langkah strategis untuk mengamankan kualitas, menekan biaya kegagalan, dan memenangkan persaingan pasar.

Untuk mendukung implementasi sistem kontrol kualitas yang andal, CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian terkemuka menyediakan NOVOTEST T-D3 dan berbagai instrumen presisi lainnya yang dapat membantu fasilitas manufaktur Anda dalam meningkatkan konsistensi produk dan menekan tingkat cacat.

FAQ

Apa itu case depth dan mengapa penting pada gear?

Case depth adalah ketebalan lapisan permukaan yang mengeras pada komponen baja, biasanya setelah melalui proses perlakuan panas seperti karburisasi. Parameter ini sangat penting pada gear transmisi karena menciptakan properti dual: permukaan yang sangat keras untuk menahan keausan dan inti yang ulet untuk menyerap beban impak dan mencegah patah getas. Tanpa case depth yang konsisten, gear akan rentan terhadap kegagalan bending fatigue atau keausan dini.

Bagaimana NOVOTEST T-D3 bisa mengukur case depth secara non-destruktif?

NOVOTEST T-D3 tidak mengukur case depth secara langsung dalam satuan panjang, melainkan mengukur efeknya, yaitu kekerasan permukaan material. Dengan menggunakan metode Leeb, alat ini mengukur kekerasan permukaan gear (misalnya dalam skala HRC atau HV). Melalui studi korelasi, data kekerasan permukaan yang lebih rendah dapat dihubungkan dengan case depth yang lebih dangkal, sehingga alat ini bertindak sebagai indikator non-destruktif yang sangat cepat untuk mendeteksi variasi case depth gear.

Berapa akurasi NOVOTEST T-D3 untuk mengukur variasi case depth?

Akurasi pengukuran kekerasan NOVOTEST T-D3 adalah ±2 HRC atau ±15 HV, sesuai dengan standar ASTM A 956 dan ISO 16859. Akurasi dalam mendeteksi variasi case depth gear bergantung pada korelasi yang dibangun di fasilitas pengguna. Semakin ketat studi korelasi antara nilai T-D3 dengan pengukuran case depth destruktif, semakin tinggi pula keandalan alat ini dalam menyaring variasi yang tidak sesuai spesifikasi.

Apakah alat ini bisa digunakan untuk berbagai jenis material gear?

Ya, NOVOTEST T-D3 sangat fleksibel. Alat ini telah dikalibrasi secara pabrik untuk berbagai material, termasuk baja, baja paduan, baja tahan karat, besi cor, aluminium, kuningan, perunggu, dan tembaga. Pengguna juga dapat membuat dan menyimpan kurva kalibrasi kustom untuk material dengan komposisi paduan khusus, memastikan hasil pengukuran tetap akurat untuk berbagai jenis material gear.

Bagaimana cara membandingkan hasil pengukuran T-D3 dengan uji laboratorium tradisional?

Prosedur perbandingan dilakukan dengan studi korelasi. Sejumlah sampel gear dari berbagai batch diukur kekerasan permukaannya dengan NOVOTEST T-D3 pada titik yang telah ditentukan. Kemudian, sampel yang sama dipotong dan diuji case depth-nya dengan metode mikro Vickers yang akurat. Data dari kedua pengukuran ini diplot untuk membuat grafik korelasi antara nilai kekerasan Leeb/HRC (dari T-D3) dengan case depth efektif (dari uji lab). Grafik ini kemudian menjadi standar acuan untuk menerjemahkan angka dari T-D3 ke indikasi case depth.

Rekomendasi Hardness Tester

References

1. ASTM International. (2014). ASTM A956/A956M-14: Standard Test Method for Leeb Hardness Testing of Steel Products. West Conshohocken, PA: ASTM International.
2. International Organization for Standardization. (2015). ISO 16859-1:2015 Metallic materials — Leeb hardness test — Part 1: Test method. Geneva: ISO.
3. Davis, J. R. (2002). Surface Hardening of Steels: Understanding the Basics. Materials Park, OH: ASM International.
4. Herring, D. H. (2013). A Comprehensive Guide to Heat Treatment: Theory and Practice. Volume 1 & 2. Chicago, IL: BNP Media.
5. Totten, G. E. (2006). Steel Heat Treatment: Metallurgy and Technologies. Boca Raton, FL: CRC Press.
