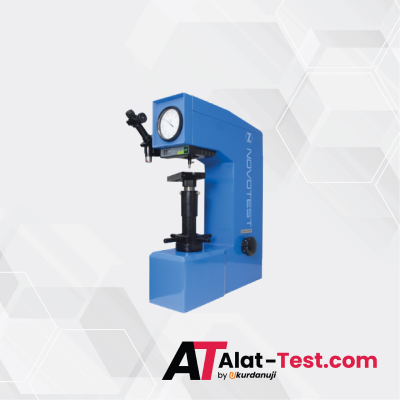

Alat Ukur Kekerasan NOVOTEST TS-BRV: Cara Deteksi Incomplete Cure pada CFRP

Bayangkan sebuah panel sayap pesawat terbang yang baru saja menyelesaikan uji beban statis. Alih-alih menunjukkan defleksi elastis yang terukur, komposit serat karbon (CFRP) itu tiba-tiba retak di bagian inti pada 70% beban desain. Investigasi forensik mengungkapkan fakta mengejutkan: matriks resin epoksi tidak sepenuhnya mengeras, sebuah fenomena yang dikenal sebagai incomplete cure. Kegagalan ini bukan sekadar kerugian material, melainkan pukulan telak terhadap jadwal produksi dan biaya operasional.

Masalahnya, metode deteksi tradisional seperti inspeksi visual dan uji ketuk (tap test) seringkali gagal mengidentifikasi masalah laten ini karena hasilnya subjektif dan tidak kuantitatif. Di sinilah peran Alat Ukur Kekerasan NOVOTEST TS-BRV menjadi sangat krusial. Instrumen ini mentransformasi cara teknisi mendeteksi incomplete cure melalui analisis Vickers microhardness pada potongan melintang (cross-section) komponen. Hasilnya, area under-cure yang sebelumnya tidak kasat mata kini dapat dipetakan dalam hitungan menit, memungkinkan tindakan korektif segera dan menghemat biaya pengujian destruktif yang mahal.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa yang dimaksud dengan incomplete cure pada CFRP?
   2. Mengapa pengukuran kekerasan bisa digunakan untuk mendeteksi incomplete cure?
   3. Apakah NOVOTEST TS-BRV dapat digunakan untuk material komposit selain CFRP?
   4. Bagaimana cara melakukan kalibrasi alat ini untuk pengujian CFRP?
10. References

Latar Belakang Masalah

Incomplete cure pada CFRP adalah kondisi di mana matriks resin epoksi gagal mencapai derajat cross-linking optimal. Secara teknis, molekul-molekul resin tidak sepenuhnya membentuk jaringan tiga dimensi yang rigid. Kondisi ini dapat terjadi akibat siklus curing yang menyimpang—entah karena suhu yang terlalu rendah, waktu penahanan (dwell time) yang kurang, atau laju pemanasan yang tidak tepat. Selain itu, pencampuran resin dan hardener yang tidak homogen atau adanya kontaminasi di lingkungan kerja manufaktur juga menjadi penyebab umum.

Dampak dari incomplete cure ini sangat kritis dan berlapis. Kekuatan tarik dan modulus elastisitas komposit anjlok drastis, ketahanan lelah (fatigue resistance) menurun, dan suhu transisi gelas (Tg) bergeser ke titik yang lebih rendah. Semua ini menciptakan “bom waktu” yang memicu delaminasi dini saat komponen beroperasi. Deteksi dini menjadi wajib, namun metode-metode konvensional seperti Differential Scanning Calorimetry (DSC) atau Fourier-Transform Infrared Spectroscopy (FTIR), meskipun sangat akurat, memiliki kelemahan fundamental: mahal, lambat, dan bersifat destruktif. Metode-metode ini tidak praktis untuk inspeksi rutin di lantai produksi yang menuntut kecepatan tanpa merusak produk jadi.

Kondisi Awal & Tantangan

Sebuah pabrikan komponen CFRP untuk sektor aerospace, yang memproduksi panel sayap, menghadapi masalah kritis: kegagalan prematur terdeteksi pada beberapa batch produksi. Saat menjalani inspeksi akhir, beberapa panel menunjukkan anomali akustik yang tidak konsisten. Tim quality control mengandalkan uji ketuk manual dan inspeksi visual terhadap perubahan warna atau kilap permukaan. Hasilnya sangat subjektif; operator yang berbeda kerap memberikan penilaian yang bertolak belakang untuk komponen yang sama.

Tantangan ini diperparah oleh prosedur pengujian eksisting. Untuk benar-benar memvalidasi derajat cure, teknisi harus memotong sampel uji tarik dari produk jadi, yang secara langsung menghancurkan komponen bernilai tinggi itu. Metode Non-Destructive Testing (NDT) yang ada—seperti ultrasonik—mampu mendeteksi delaminasi, tetapi tidak cukup sensitif untuk mengukur derajat ikatan silang kimiawi resin. Kebutuhan mendesak muncul: sebuah metode NDT semi-destruktif yang portabel, cepat, kuantitatif, dan mampu memetakan variasi derajat curing di sepanjang ketebalan komponen tanpa harus menghancurkan seluruh struktur.

Metode Pengujian yang Digunakan

Konsep untuk mendeteksi incomplete cure pada CFRP melalui pengukuran kekerasan mikro didasarkan pada hubungan non-linear antara derajat cross-linking resin dengan ketahanannya terhadap deformasi plastis. Semakin tinggi densitas ikatan silang dalam matriks polimer, semakin keras dan rigid material tersebut. Dengan demikian, microhardness menjadi indikator tidak langsung yang sangat sensitif terhadap tingkat konversi curing. Prinsip inilah yang dieksploitasi oleh NOVOTEST TS-BRV.

Alat Ukur Kekerasan NOVOTEST TS-BRV bekerja dengan metode Vickers, menggunakan indentor piramida berlian empat sisi dengan sudut 136°. Ketika indentor menekan permukaan sampel CFRP dengan beban tertentu, ia menghasilkan jejak berbentuk bujur sangkar. Alat ini kemudian mengukur panjang diagonal jejak tersebut secara mikroskopis dan menghitung nilai kekerasan Vickers (HV). Untuk keperluan deteksi incomplete cure, persiapan sampel cross-section cukup dilakukan dengan memotong area kecil yang dicurigai, memasangnya dalam mounting resin, lalu mengamplas dan memoles hingga permukaan bebas goresan mencapai kehalusan 1µm.

Keunggulan NOVOTEST TS-BRV terletak pada rentang beban uji rendah yang dimilikinya, ideal untuk material komposit yang relatif lunak. Spesifikasi beban Vickers alat ini mencakup 30 kgf (294.2N) dan 100 kgf (980.7N), yang memungkinkan teknisi untuk memilih parameter optimal tanpa merusak area sekitar titik ukur. Berikut adalah perbandingan singkat antara metode microhardness dengan DSC:

Implementasi Solusi di Lapangan

Implementasi di lantai produksi dimulai dengan protokol pengambilan sampel yang ketat. Teknisi mengambil potongan kecil (coupon) berukuran 20x20mm dari area kritis panel sayap yang terindikasi anomali. Sampel diambil dari zona transisi geometri dan area dengan ketebalan berbeda. Langkah berikutnya adalah preparasi metalografi: sampel di-mounting dengan resin epoksi transparan, kemudian melalui proses grinding bertahap menggunakan kertas amplas silikon karbida (dari grit 320 hingga 1200), dan diakhiri dengan polishing menggunakan suspensi alumina 1µm untuk menghasilkan permukaan yang siap diindentasi.

Pengaturan pada NOVOTEST TS-BRV menjadi kunci keberhasilan. Teknisi memilih metode Vickers dan menetapkan beban uji rendah—secara spesifik, untuk kasus ini digunakan beban uji portabel yang disesuaikan pada kekuatan indentasi ringan, memastikan indentor hanya menekan matriks resin tanpa menyebabkan retak mikro di sekitar serat karbon. Grid pengukuran sistematis dibuat dengan interval 0.5 mm, dimulai dari permukaan atas hingga bawah penampang laminate. Saat indentasi berlangsung, NOVOTEST TS-BRV secara otomatis menampilkan nilai HV pada layar sentuhnya, dan data langsung tersimpan di memori internal.

Langkah paling kritis adalah penentuan ambang batas (threshold). Nilai kekerasan minimum untuk resin fully-cured ditetapkan berdasarkan referensi dari sampel yang telah divalidasi DSC. Dalam investigasi ini, para insinyur menetapkan bahwa nilai di bawah 25 HV mengindikasikan area under-cured. Setelah area dengan nilai rendah teridentifikasi pada peta 2D, informasi ini dikorelasikan kembali ke parameter pabrikasi. Hasilnya, pemicu area under-cure terkonfirmasi, sehingga tim produksi segera menerapkan tindakan korektif dengan memperpanjang waktu post-cure dalam autoklaf.

Diskusikan kebutuhan Anda untuk mengintegrasikan alat pengukuran presisi ini ke dalam sistem kendali mutu Anda. CV. Java Multi Mandiri sebagai distributor alat ukur dan pengujian resmi siap menyediakan NOVOTEST TS-BRV dan mendukung teknis implementasinya di lapangan, memastikan proses pengujian kualitas produk Anda berjalan optimal.

Hasil dan Analisis Data

Data kuantitatif dari NOVOTEST TS-BRV memberikan bukti yang tak terbantahkan. Profil kekerasan yang diambil menembus ketebalan panel menunjukkan tren yang sangat jelas: nilai kekerasan di permukaan rata-rata mencapai 32 HV, namun menurun tajam hingga menyentuh 20 HV di inti tengah panel. Ini merepresentasikan penurunan kekerasan sebesar 37%, sebuah indikator kuat bahwa inti laminasi tidak menerima energi panas yang cukup selama siklus curing berlangsung.

Area inti yang mencatatkan nilai di bawah ambang 25 HV tersebut kemudian dibor dan diuji menggunakan DSC. Hasilnya mengonfirmasi hipotesis awal: derajat cure di area tersebut hanya mencapai 82%, jauh di bawah spesifikasi minimum 95%. Korelasi ini membuktikan efektivitas pengukuran microhardness sebagai proxy yang andal. Lebih lanjut, peta kontur HV yang dihasilkan dari data grid pengukuran memvisualisasikan bentuk zona under-cure menyerupai huruf ‘U’. Pola ini mengindikasikan distribusi panas yang tidak merata di dalam autoklaf, di mana panas kesulitan menembus bagian tengah panel yang tebal.

Berbekal data ini, teknisi menyesuaikan profil suhu curing. Mereka menambahkan waktu dwell time selama 30 menit pada suhu puncak untuk memastikan aliran panas konduktif mencapai inti laminate secara sempurna. Hasilnya revolusioner: batch produksi berikutnya menunjukkan nilai kekerasan seragam di angka 30 HV atau lebih pada seluruh ketebalan. Penghematan yang diraih sangat signifikan; tingkat kegagalan pengujian batch turun hingga 60%, throughput produksi meningkat karena inspeksi microhardness yang cepat menggantikan antrian uji DSC, dan biaya operasional untuk DSC berkurang 80% karena penggunaannya dialokasikan hanya untuk kalibrasi awal.

Insight & Lessons Learned

Serangkaian pengujian ini menegaskan bahwa kekerasan mikro Vickers adalah proxy yang sangat andal dan sensitif untuk memetakan variasi derajat cure pada CFRP. Metode ini mampu menangkap nuansa gradien kekerasan yang tidak terdeteksi oleh metode NDT lainnya. Wawasan pertama yang krusial adalah bahwa keberhasilan pengukuran sangat bergantung pada kualitas preparasi sampel. Permukaan yang tergores atau tidak rata akan menghasilkan data HV yang tidak valid, sehingga pelatihan singkat bagi operator mengenai teknik polishing metalografi menjadi investasi wajib.

Kedua, kalibrasi awal menggunakan DSC untuk setiap sistem resin baru bersifat fundamental. Hal ini dilakukan untuk menetapkan nilai HV acuan yang berkorelasi dengan fully-cured state. Ketiga, incomplete cure seringkali merupakan masalah yang terlokalisasi di inti komponen tebal, bukan di permukaan. Oleh karena itu, grid pengukuran harus secara disiplin mencakup seluruh penampang, dari permukaan hingga inti. Temuan ini mengubah paradigma inspeksi dari sekadar pengecekan permukaan menjadi pemetaan cross-sectional yang komprehensif. Terakhir, data yang dihasilkan bersifat kuantitatif dan repeatable, menjadikannya kandidat sempurna untuk diintegrasikan ke dalam Statistical Process Control (SPC) guna memantau stabilitas proses curing dari waktu ke waktu.

Rekomendasi untuk Industri Serupa

Bagi industri manufaktur komposit lainnya yang ingin mereplikasi kesuksesan ini, beberapa rekomendasi praktis dapat diterapkan. Pertama, terapkan pemeriksaan microhardness pada sampel uji ikut (witness coupon) di setiap siklus autoklaf. Ini adalah cara paling efektif untuk memantau konsistensi curing tanpa harus memotong produk jadi. Kedua, pilih beban uji yang sesuai dengan karakteristik material. Untuk resin epoksi yang diperkuat serat karbon, rentang beban HV0.2 hingga HV0.5 umumnya optimal untuk menghindari retak mikro dan mendapatkan jejak yang terukur dengan jelas.

Ketiga, bangun database internal yang mengkorelasikan nilai kekerasan dengan derajat cure untuk setiap sistem resin yang digunakan perusahaan. Lakukan validasi periodik menggunakan DSC setiap enam bulan untuk memastikan korelasi tersebut tetap akurat. Keempat, perluas aplikasi metode ini. Selain CFRP, teknik yang sama dapat diaplikasikan pada Glass Fiber Reinforced Polymer (GFRP), komposit termoset lainnya, bahkan untuk menilai kualitas curing pada lapisan perekat struktural. Kelima, untuk lini produksi dengan volume tinggi, pertimbangkan untuk mengintegrasikan Alat Ukur Kekerasan NOVOTEST TS-BRV ke dalam sistem otomatisasi. Alat ini dapat dikonfigurasi dengan sistem penanganan sampel robotik untuk inspeksi 100% pada komponen kecil, meningkatkan kecepatan dan objektivitas kontrol kualitas secara dramatis.

Kesimpulan

Alat Ukur Kekerasan NOVOTEST TS-BRV menawarkan solusi deteksi incomplete cure pada CFRP yang cepat, akurat, dan semi-destruktif. Melalui pengukuran Vickers microhardness pada cross-section, instrumen ini berhasil menerjemahkan fenomena kompleks cross-linking kimiawi menjadi data kuantitatif yang mudah diinterpretasikan oleh teknisi di lantai produksi. Studi kasus di pabrikan aerospace membuktikan bahwa pendekatan ini mampu mengidentifikasi zona under-cure di inti panel dengan penurunan kekerasan hingga 37%, yang berkorelasi sempurna dengan hasil DSC.

Implementasi metode ini tidak hanya memberikan pemahaman mendalam tentang fenomena fisika di balik proses curing, tetapi juga mendorong dampak bisnis yang terukur: pengurangan tingkat kegagalan komponen hingga 60% dan pemangkasan biaya pengujian DSC secara masif. Sebagai supplier dan distributor alat ukur pengujian, CV. Java Multi Mandiri memahami bahwa kualitas produk akhir Anda bergantung pada akurasi setiap langkah pengujian. Dengan menyediakan NOVOTEST TS-BRV, kami mendukung Anda untuk membangun sistem kendali mutu yang proaktif, mencegah kegagalan di lapangan, dan memastikan setiap komponen komposit memenuhi standar keselamatan tertinggi.

FAQ

Apa yang dimaksud dengan incomplete cure pada CFRP?

Incomplete cure adalah kondisi di mana matriks resin epoksi dalam komposit CFRP tidak mencapai derajat ikatan silang (cross-linking) molekuler yang optimal. Hal ini mengakibatkan jaringan polimer tidak sepenuhnya terbentuk, sehingga resin tetap lunak di beberapa area dan tidak mampu mentransfer beban antar serat karbon dengan efisien.

Mengapa pengukuran kekerasan bisa digunakan untuk mendeteksi incomplete cure?

Terdapat hubungan langsung antara derajat cross-linking dan ketahanan material terhadap deformasi plastis. Resin yang telah fully-cured akan memiliki struktur tiga dimensi yang kaku dan keras, menghasilkan nilai HV yang tinggi. Sebaliknya, area dengan ikatan silang yang rendah akan lebih lunak dan menunjukkan nilai microhardness yang rendah, menjadikannya indikator tidak langsung yang sangat sensitif.

Apakah NOVOTEST TS-BRV dapat digunakan untuk material komposit selain CFRP?

Ya, prinsip yang sama berlaku untuk berbagai komposit termoset lainnya. NOVOTEST TS-BRV dapat digunakan untuk menguji Glass Fiber Reinforced Polymer (GFRP), komposit dengan matriks poliester atau vinil ester, serta material perekat struktural. Pengaturan beban uji perlu disesuaikan dengan kekerasan intrinsik matriks material yang berbeda.

Bagaimana cara melakukan kalibrasi alat ini untuk pengujian CFRP?

Kalibrasi spesifik untuk pengujian CFRP dilakukan dengan mengkorelasikan hasil pengukuran kekerasan dengan metode standar seperti DSC. Sampel CFRP dengan riwayat curing yang diketahui harus diukur kekerasannya, lalu diuji DSC dari area yang sama untuk mendapatkan derajat cure aktual. Plot korelasi antara nilai HV dan persentase cure ini menjadi kurva kalibrasi yang memungkinkan NOVOTEST TS-BRV membaca derajat cure secara tidak langsung pada pengukuran selanjutnya.
