PCE-TG 300-NO7: Thickness Teter Ultrasonik Untuk Inspeksi Pipa Tipis Dan Melengkung Tanpa Bongkar Komponen

Ketebalan dinding pipa atau pelat jarang menjadi perhatian sampai masalah muncul di depan mata. Pada instalasi air minum dan air limbah, gejalanya bisa berupa kebocoran halus, performa pompa yang menurun, atau jadwal shutdown yang datang lebih cepat dari perkiraan. Di fasilitas farmasi, makanan-minuman, dan industri kimia proses, tantangannya bertambah: banyak jalur pipa berdiameter kecil, belokan rapat, serta area sempit yang menyulitkan inspeksi manual.

Di laboratorium QA/QC dan teaching lab, persoalannya bukan sekadar bisa mengukur atau tidak. Data harus cukup konsisten untuk dipakai sebagai bahan evaluasi, praktikum, validasi, atau verifikasi material. Ketika alat ukur hanya menampilkan angka tanpa konteks mode ukur, status coupling, batas toleransi, atau penyimpanan titik inspeksi, operator sering berakhir dengan catatan manual yang rawan salah salin.

Dalam situasi seperti itu, thickness meter ultrasonik menjadi alat yang masuk akal. Pengukuran dapat dilakukan secara non-destruktif dari satu sisi material, tanpa harus memotong, membongkar, atau merusak komponen yang sedang diperiksa. Untuk kebutuhan pemantauan penipisan dinding pipa kecil, tikungan, dan permukaan melengkung, PCE-TG 300-NO7 berada di posisi yang relevan karena memang dirancang untuk pekerjaan seperti itu.

Prinsip ultrasonik yang membuat inspeksi ketebalan lebih praktis

PCE-TG 300-NO7 bekerja dengan prinsip ultrasonik. Probe mengirim gelombang suara ke material, lalu alat menghitung waktu tempuh pantulan untuk menerjemahkannya menjadi nilai ketebalan. Karena itu, kualitas hasil tidak hanya ditentukan oleh alat, tetapi juga oleh kecocokan sensor, kualitas coupling, dan pengaturan kecepatan rambat suara sesuai material.

Pendekatan ini sangat berguna dalam pemeliharaan modern. Pengguna tidak perlu menunggu komponen dilepas atau diganti untuk mengetahui apakah dinding material masih berada dalam batas aman. Pengukuran dapat dilakukan langsung pada titik kerja, termasuk pada komponen jadi yang masih terpasang.

Platform PCE-TG 300 mendukung dua mode kerja utama. Mode pulse-echo digunakan untuk pengukuran umum, kalibrasi, serta deteksi cacat dan rongga. Mode echo-echo dipakai ketika lapisan permukaan seperti cat atau coating ingin diabaikan agar pembacaan tetap fokus pada material dasar. Pada konfigurasi produk ini, kemampuan echo-echo untuk mengukur di bawah coating terkait dengan penggunaan sensor P5EE, bukan sensor NO7. Karena itu, pemahaman tentang sensor yang dipakai sama pentingnya dengan memahami spesifikasi unit utama.

Mengapa PCE-TG 300-NO7 menonjol untuk pekerjaan pipa kecil

Daya tarik utama model ini terletak pada pasangan unit utama PCE-TG 300 dengan sensor NO7. Sensor NO7 memiliki frekuensi 7 MHz, diameter 6 mm, rentang ukur 0,65–200 mm pada baja, dan minimum diameter pipa 15 x 2 mm. Spesifikasi itu membuatnya sangat cocok untuk pipa berdinding tipis atau pipa dengan kelengkungan kuat.

Inilah pembeda yang terasa nyata di lapangan. Banyak thickness meter portabel dapat mengukur permukaan datar dengan baik, tetapi mulai kesulitan ketika berhadapan dengan elbow, tubing proses, pipa utilitas kecil, atau titik inspeksi sempit yang tidak cocok untuk probe berukuran besar. Sensor NO7 memberi keuntungan justru di area-area seperti ini.

Di sisi lain, PCE-TG 300-NO7 tidak terbatas pada satu jenis pekerjaan. Platform utamanya mendukung pengaturan sound velocity, beberapa metode kalibrasi, mode tampilan normal, scan, dan difference, memori internal, komunikasi USB, serta pencetakan Bluetooth. Kombinasi ini membuat alat tetap relevan baik untuk inspeksi berkala di lapangan maupun untuk pekerjaan yang membutuhkan dokumentasi data lebih rapi.

Desain, bentuk genggam, dan ergonomi lapangan

Secara fisik, PCE-TG 300-NO7 tampil sebagai instrumen genggam dengan layar warna di bagian depan, keypad membran di bawah layar, konektor probe di bagian atas, dan kompartemen baterai di sisi belakang. Pada bodi alat juga tersedia calibration disc internal yang memudahkan zero point calibration saat memulai pengukuran atau saat sensor diganti.

Dimensi alat berada pada 185 x 97 x 40 mm dengan bobot 375 g. Ukuran ini tergolong nyaman untuk pemakaian satu tangan. Alat tidak terlalu kecil sehingga tetap stabil saat probe ditekan ke permukaan, namun juga tidak terlalu berat untuk dibawa berkeliling saat inspeksi banyak titik.

Catu daya berasal dari 4 baterai AA 1,5 V. Waktu operasi dinyatakan hingga 100 jam, dengan display standby dan auto power off yang dapat diatur. Bagi teknisi lapangan, konfigurasi seperti ini praktis karena alat tidak selalu bergantung pada adaptor atau sumber daya tetap.

Rentang kondisi operasi berada pada 0 hingga +50 °C, sedangkan kondisi penyimpanan berada pada -20 hingga +70 °C, dengan kelembapan relatif sampai 80% RH non-condensing. Untuk area utility indoor, workshop, teaching lab, dan ruang pompa, angka ini sudah memadai. Rating IP tidak dinyatakan, sehingga penggunaan di area basah atau luar ruang sebaiknya tetap disertai perlindungan tambahan dan prosedur penanganan yang hati-hati.

Antarmuka yang membantu pekerjaan inspeksi harian

Layar alat menggunakan TFT LCD warna 320 x 240 piksel dengan pengaturan kecerahan. Informasi yang tampil tidak hanya nilai ketebalan, tetapi juga mode ukur, jenis sensor, kecepatan rambat suara, status baterai, status coupling, satuan, selisih terhadap nominal thickness, jam, dan status USB atau Bluetooth. Susunan ini membantu operator membaca konteks pengukuran tanpa harus bolak-balik membuka menu.

Tombol yang tersedia meliputi power, enter, up, down, zero, tiga soft key F1/F2/F3, dan tombol save. Jumlah tombolnya tidak berlebihan, tetapi cukup untuk berpindah cepat antar menu dan fungsi lapangan. Struktur menu terasa ringkas karena sebagian fungsi mengikuti ikon pada layar.

Pilihan bahasa sistem yang tersedia mencakup English, German, French, Spanish, dan Italian. Walau bahasa Indonesia tidak tercantum, kombinasi ikon dan tata letak menu tetap membuat alat relatif mudah dioperasikan setelah pengguna memahami fungsi dasarnya.

Alat juga melakukan empat pengukuran per detik, dan nilai terakhir tetap tampil setelah probe diangkat. Dalam praktik, perilaku ini membantu operator membaca hasil dengan tenang tanpa harus mempertahankan posisi probe terus-menerus. Pengaturan lain seperti brightness, display standby, auto power off, satuan mm/inch, tanggal-jam, bunyi tombol, dan bunyi peringatan turut membuat penggunaan sehari-hari lebih nyaman.

Fitur yang paling berguna saat inspeksi ketebalan

Mode tampilan merupakan salah satu bagian yang paling terasa manfaatnya. Normal mode menampilkan nilai ketebalan saat ini. Scan mode menambahkan nilai minimum dan maksimum, sangat berguna ketika operator menyapu area pendek untuk mencari titik paling tipis. Difference mode menampilkan selisih antara hasil ukur dan ketebalan nominal T0, sehingga hasil pengukuran langsung punya konteks.

Fitur limit setting juga sangat praktis. Pengguna dapat menetapkan batas atas dan batas bawah, lalu alat akan membantu menandai hasil yang berada di luar toleransi. Dalam pekerjaan berulang, fitur seperti ini mengurangi kemungkinan salah baca dan mempercepat identifikasi titik yang perlu tindak lanjut.

Pada aspek kalibrasi, alat ini mendukung zero point calibration, sound velocity calibration, one-point calibration, dan two-point calibration. Fleksibilitas ini penting karena material yang diukur tidak selalu sama, begitu pula kondisi permukaannya.

Memori internal juga termasuk matang untuk kelas portabel. Tersedia 100 data group dan masing-masing dapat menampung 100 data set. Artinya, hasil ukur dapat dipisahkan menurut line, area, batch, atau tanggal inspeksi, sehingga jejak data lebih mudah dikelola.

Kontrol eksternal dan integrasi data

PCE-TG 300-NO7 menyediakan dua jalur utama untuk pengelolaan hasil ukur. Yang pertama adalah pencetakan via Bluetooth menggunakan printer portabel opsional. Yang kedua adalah komunikasi USB 2.0 ke PC menggunakan software opsional. Dari komputer, data dapat dikelola, diformat, dicetak, atau disalin ke dokumen lain.

Bagi tim yang bekerja dengan laporan inspeksi berkala, kemampuan ini sudah cukup penting. Data tidak berhenti di layar alat, tetapi dapat dipindahkan ke workflow dokumentasi yang lebih rapi. Untuk skala kecil, memori internal sudah memadai. Untuk skala kerja yang lebih sistematis, transfer ke PC akan membantu pembuatan tren, laporan maintenance, dan pembuktian saat audit internal.

Format ekspor spesifik seperti CSV, XLSX, atau integrasi langsung ke LIMS tidak dinyatakan. Karena itu, fungsi transfer data paling aman dipahami sebagai sarana pengelolaan, pemformatan, pencetakan, dan penyalinan hasil pengukuran ke dokumen kerja.

Spesifikasi teknis lengkap

Di lapangan, angka-angka ini paling mudah dibaca seperti ini: sensor NO7 unggul pada area sempit dan permukaan melengkung, sementara akurasi ±0,04 mm pada material di bawah 10 mm menunjukkan bahwa alat ini cukup serius untuk inspeksi penipisan dinding pipa kecil. Pada saat yang sama, resolusi tertinggi 0,001 mm tetap harus dipandang sesuai kondisi permukaan. Permukaan yang kasar atau tidak rata akan lebih realistis diukur dengan resolusi yang lebih rendah.

Faktor yang memengaruhi akurasi pengukuran

Akurasi tidak hanya ditentukan oleh unit utama, tetapi juga oleh pemilihan sensor dan kondisi aplikasi. Beberapa sensor dalam keluarga PCE-TG 300 memang dibuat untuk geometri dan material yang berbeda.

Aksesori opsional yang tersedia mencakup sensor NO2, NO5, NO5/90°, HT5, P5EE, high-temperature coupling gel, software PC dengan kabel USB, dan printer Bluetooth portabel.

Faktor-faktor berikut paling sering memengaruhi hasil pengukuran:

Dua contoh pemakaian yang paling relevan

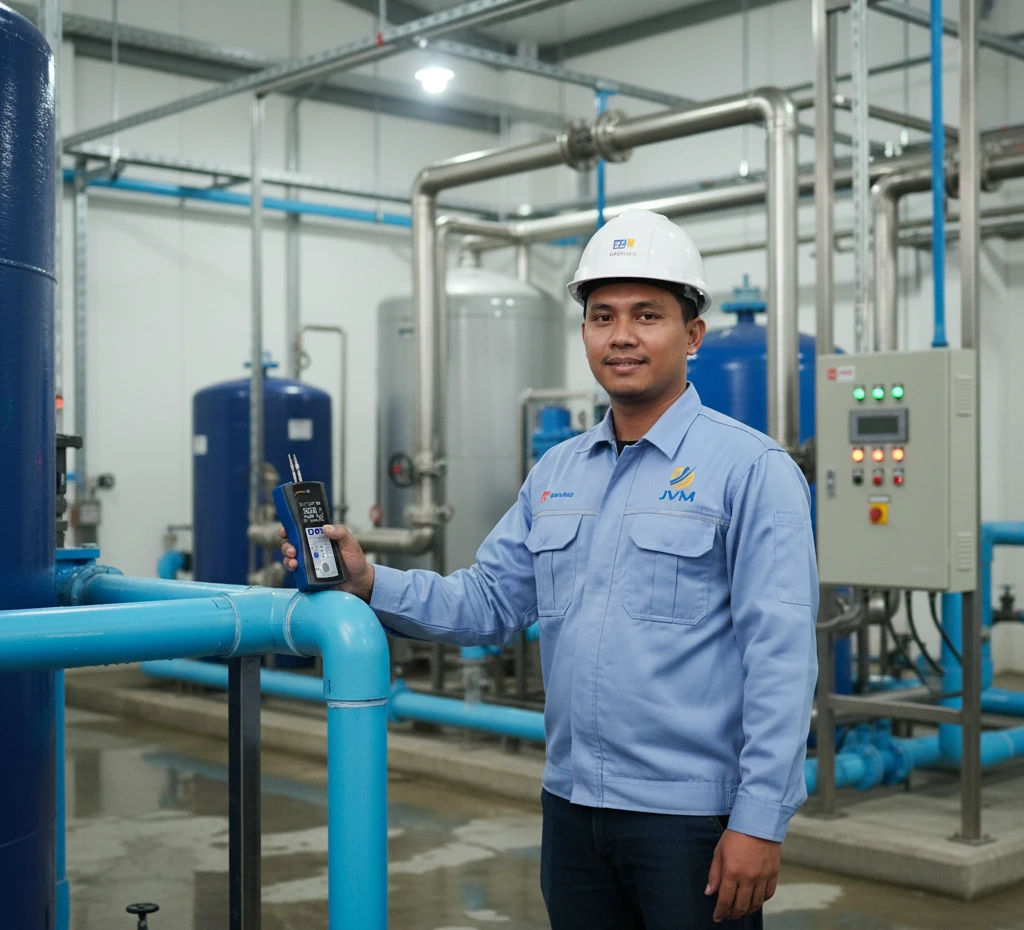

1. Inspeksi pipa utilitas air di WTP/WWTP

Pada instalasi pengolahan air, pipa kecil di sekitar pompa, valve cluster, dan tikungan sering menjadi titik rawan korosi. Inspeksi visual memang dapat melihat gejala dari luar, tetapi tidak bisa langsung menjawab berapa sisa ketebalan yang masih tersedia. Di sinilah PCE-TG 300-NO7 terasa berguna. Sensor NO7 memungkinkan pengukuran pada area melengkung dan pipa kecil yang sulit disentuh probe biasa.

Titik ukur dapat dipetakan per elbow, sisi tikungan, dan area sambungan, lalu hasilnya disimpan per grup data. Dengan begitu, inspeksi berikutnya tidak dimulai dari nol. Perubahan ketebalan dapat dibandingkan dari waktu ke waktu, dan keputusan maintenance menjadi lebih berbasis bukti.

2. Verifikasi line stainless kecil di F&B, farmasi, atau skid kimia

Pada line proses stainless berdiameter kecil, tantangan utama sering datang dari ruang yang sempit dan geometri pipa yang rumit. Sensor NO7 yang berdiameter 6 mm lebih masuk akal untuk menempel pada area seperti ini dibanding probe yang lebih besar.

Scan mode dapat dipakai untuk menyapu satu area pendek dan menangkap nilai minimum serta maksimum. Bagi tim validasi atau QA internal, hasil pengukuran yang tersimpan per grup akan memudahkan dokumentasi line per line tanpa perlu mencatat ulang semuanya secara manual. Hasil akhirnya bukan sekadar angka ketebalan, melainkan rangkaian data yang lebih mudah diolah menjadi laporan.

Panduan penggunaan langkah demi langkah untuk inspeksi pipa tipis

1. Tentukan tujuan pengukuran sejak awal. Apakah fokusnya mengetahui ketebalan aktual, mencari titik minimum, atau membandingkan dengan ketebalan nominal.
2. Pastikan objek ukur memang sesuai untuk sensor NO7, yaitu pipa berdinding tipis atau permukaan yang melengkung kuat.
3. Pasang baterai, hidupkan alat, lalu pilih sensor yang terpasang dari menu probe agar konfigurasi alat sesuai dengan hardware yang digunakan.
4. Lakukan zero point calibration menggunakan calibration disc internal, terutama saat alat baru dinyalakan atau setelah sensor diganti.
5. Jika tersedia sampel referensi atau ketebalan diketahui, lanjutkan dengan one-point calibration atau two-point calibration agar pembacaan lebih sesuai dengan material yang diperiksa.
6. Jika pipa memiliki coating atau cat, tentukan strategi ukurnya. Untuk pengukuran di bawah coating diperlukan konfigurasi yang sesuai dengan mode dan sensor yang mendukungnya.
7. Oleskan coupling gel pada titik ukur, lalu tempelkan probe secara rata dan stabil. Jika hasil tidak stabil, periksa kembali gel, posisi probe, dan kecocokan sensor.
8. Gunakan normal mode untuk pembacaan umum, scan mode untuk mencari titik minimum atau maksimum, dan difference mode bila ingin membandingkan hasil dengan nominal thickness.
9. Simpan hasil penting ke grup data yang sesuai, misalnya berdasarkan line, area, atau tanggal inspeksi.
10. Setelah inspeksi selesai, pindahkan data ke PC melalui USB 2.0 dengan software opsional atau cetak hasil melalui printer Bluetooth opsional bila diperlukan.

Kesimpulan dan rekomendasi

PCE-TG 300-NO7 adalah thickness meter ultrasonik portabel yang sangat cocok untuk inspeksi pipa kecil, berdinding tipis, dan permukaan melengkung. Kekuatan utamanya bukan hanya pada unit utama PCE-TG 300, tetapi pada kombinasi fitur alat dengan sensor NO7 yang memang dirancang untuk geometri sulit.

Alat ini paling relevan bagi tim QA/QC material, laboratorium pengujian, teaching lab NDT dasar, maintenance utilitas air, fasilitas F&B, farmasi, dan industri proses yang perlu memantau penipisan dinding material secara non-destruktif. Untuk pekerjaan yang membutuhkan banyak titik ukur, memori internal dan transfer data ke PC memberi nilai tambah yang nyata.

Untuk kebutuhan pengukuran di bawah coating, perhatian perlu diarahkan pada pemilihan sensor. Paket NO7 sangat baik untuk pipa tipis dan melengkung, tetapi aplikasi echo-echo terkait dengan sensor P5EE. Karena itu, keputusan pembelian paling tepat biasanya bukan sekadar memilih alat, melainkan memilih konfigurasi sensor yang benar-benar sesuai dengan pekerjaan.

FAQ singkat

Apakah PCE-TG 300-NO7 bisa dipakai pada pipa yang dicat?

Bisa untuk pengukuran ketebalan, tetapi strategi pengukuran perlu disesuaikan dengan keberadaan coating dan sensor yang digunakan.

Apakah alat ini cocok untuk pipa kecil yang melengkung?

Ya. Sensor NO7 memang dirancang untuk pipa berdinding tipis atau sangat melengkung.

Apakah data bisa dipindahkan ke komputer?

Bisa, melalui USB 2.0 dengan software opsional.

Apakah ada rating IP resmi?

Tidak dinyatakan.

Berapa lama alat bisa digunakan dengan baterai?

Waktu operasi dinyatakan hingga 100 jam.

Apakah alat ini dapat digunakan untuk plastik?

Bisa pada material homogen tertentu, tetapi jenis material dan sensor yang dipilih tetap menentukan hasil terbaik.
