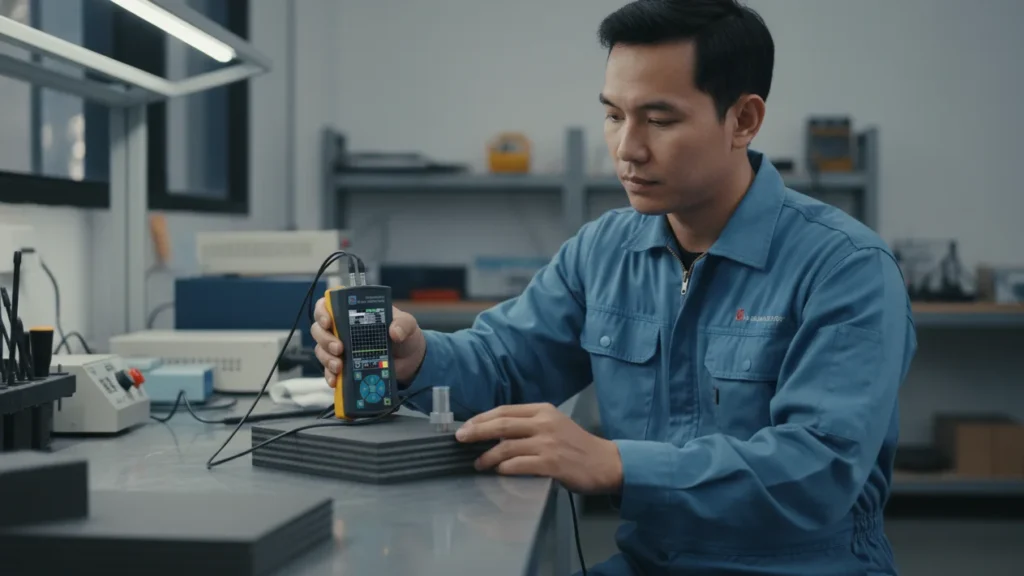

Alat Ukur Keretakan Ultrasonic Flaw Detector NOVOTEST UD2301: Strategi Deteksi Delaminasi Komposit Karbon

Delaminasi pada komposit karbon adalah “pembunuh senyap” dalam integritas struktural. Berbeda dengan retakan permukaan yang kasat mata, delaminasi bersembunyi di antara lapisan laminasi, seringkali tanpa meninggalkan jejak visual hingga terjadi kegagalan katastropik. Metode inspeksi konvensional seperti tap test atau radiografi digital seringkali mencapai blind spot ketika berhadapan dengan diskontinuitas planar yang sangat tipis ini. Di sinilah pendekatan ultrasonik non-destruktif canggih mengambil alih peran kritis. Artikel ini membedah strategi lapangan menggunakan Alat Ukur Keretakan Ultrasonic Flaw Detector NOVOTEST UD2301. Dengan memanfaatkan teknik B-scan dan analisis amplitudo berbasis kurva DAC/TCG, instrumen ini mampu membedakan sinyal khas delaminasi dari cacat lain seperti porosity atau disbond. Hasilnya? Sebuah metodologi deteksi delaminasi komposit UD2301 yang akurat, repeatable, dan efisien untuk standar quality control industri high-end.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
4. Implementasi Solusi di Lapangan
5. Hasil dan Analisis Data
6. Insight & Lessons Learned
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa perbedaan utama antara A-scan dan B-scan dalam deteksi delaminasi?
   2. Bagaimana cara mengkalibrasi NOVOTEST UD2301 untuk material komposit karbon?
   3. Apakah UD2301 bisa membedakan delaminasi dari disbond atau porosity?
   4. Berapa ketebalan minimal komposit yang masih bisa dideteksi delaminasinya dengan UD2301?
10. References

Latar Belakang Masalah

Material komposit karbon telah menjadi tulang punggung industri aerospace, otomotif performa tinggi, dan manufaktur energi angin. Karakteristiknya yang unggul—rasio kekuatan-terhadap-berat yang tinggi serta ketahanan korosi—membuatnya tak tergantikan. Namun, struktur laminasinya yang berlapis menyimpan kerentanan spesifik terhadap delaminasi. Delaminasi adalah pemisahan lokal antar-lapisan (interlaminar) yang memutus transfer tegangan, secara drastis mereduksi kekuatan tekan dan lentur komponen.

Penyebabnya beragam, mulai dari impak benda asing berkecepatan rendah (misalnya, kejatuhan palu saat perawatan), konsentrasi tegangan fatigue, hingga kesalahan proses manufaktur seperti curing tidak sempurna atau kontaminasi antar lapisan prepreg. Ironisnya, kerusakan internal ini seringkali tidak terdeteksi oleh inspeksi visual. Permukaan komponen bisa tampak mulus sempurna, sementara di bawahnya, area delaminasi meluas. Keterbatasan metode NDT tradisional memperburuk situasi; radiografi sering gagal menangkap delaminasi yang orientasinya tegak lurus terhadap sinar-X, sementara tap test sangat subjektif dan hanya efektif untuk area yang dangkal. Kebutuhan akan metode ultrasonik canggih yang mampu melakukan “slice imaging” secara subsurface menjadi sebuah keharusan mutlak untuk menjamin keselamatan.

Kondisi Awal & Tantangan

Mari kita telaah sebuah studi kasus tipikal di hanggar MRO atau lini produksi komposit. Objek inspeksi adalah panel komposit karbon laminasi setebal 10 mm yang dicurigai mengalami penurunan integritas struktural. Panel tersebut tidak menunjukkan kerusakan visual, namun analisis termografi sebelumnya mengindikasikan adanya anomali subsurface. Tugasnya adalah mengonfirmasi keberadaan delaminasi, memetakan luasannya, dan menentukan kedalamannya secara presisi.

Di sinilah tantangan sebenarnya muncul saat menggunakan perangkat ultrasonik konvensional. Saat transduser melewati area yang dicurigai, A-scan menampilkan sinyal dengan amplitudo tinggi. Seorang operator yang kurang berpengalaman mungkin langsung menyimpulkannya sebagai delaminasi. Padahal, sinyal serupa bisa dihasilkan oleh porosity tersebar, lapisan resin-rich di bondline, atau bahkan geometri komponen. Metode lama yang hanya mengandalkan amplitude threshold (gerbang amplitudo sederhana) sering gagal membedakan delaminasi tipis dari cacat planar lain. Multi-echo dan backscattering noise dari serat karbon juga sering mengaburkan interpretasi. Diperlukan sebuah strategi diferensiasi yang menggabungkan pemetaan planar resolusi tinggi dengan analisis karakteristik sinyal yang lebih cerdas.

Metode Pengujian yang Digunakan

Untuk menaklukkan tantangan di atas, setup pengujian mengandalkan Alat Ukur Keretakan Ultrasonic Flaw Detector NOVOTEST UD2301. Instrumen ini dipilih karena kombinasi portabilitasnya yang rugged dengan kapabilitas pemrosesan sinyal digital setara laboratorium. Berikut adalah detail konfigurasi pengujian yang menjadi kunci sukses strategi ini:

Tabel 1. Spesifikasi Kunci NOVOTEST UD2301 untuk Inspeksi Komposit

Prosedur Kalibrasi Kritis:

Kalibrasi adalah fondasi keandalan. Kami tidak bisa memperlakukan komposit karbon seperti baja. Kecepatan gelombang ultrasonik longitudinal pada komposit karbon jauh lebih rendah (sekitar 3000 m/s) dan atenuasinya sangat tinggi. Langkah pertama adalah mengkalibrasi velocity menggunakan blok referensi komposit yang memiliki ketebalan persis diketahui. Selanjutnya, zero offset probe dikalibrasi untuk mengompensasi delay pada shoe transduser.

Langkah paling vital adalah membangun kurva DAC (Distance Amplitude Correction) menggunakan blok referensi yang memiliki flat-bottom hole (FBH) buatan pada berbagai kedalaman. Dengan NOVOTEST UD2301, kami men-set 16 titik koreksi DAC/TVG. Ini memastikan bahwa sebuah delaminasi kecil di kedalaman 5 mm akan menghasilkan amplitudo layar penuh yang sama dengan delaminasi identik di kedalaman 1 mm. Tanpa DAC, delaminasi di kedalaman lebih besar akan tampak lebih kecil amplitudonya, berisiko terlewatkan. Teknik B-scan kemudian diaktifkan untuk merekam profil penampang saat transduser digerakkan sepanjang garis inspeksi. Setiap perubahan amplitudo dan fase sinyal direkam dan dipetakan secara real-time.

Implementasi Solusi di Lapangan

Proses inspeksi aktual di lapangan dijalankan dengan protokol ketat menggunakan NOVOTEST UD2301. Area panel komposit karbon dibersihkan dari kontaminan, dan lapisan tipis gel couplant diaplikasikan untuk transmisi akustik optimal. Inspeksi dimulai dengan pemindaian grid manual dengan interval 10 mm, mengikuti garis referensi yang sudah ditandai.

Saat transduser 5 MHz digerakkan perlahan dan stabil, mode B-scan pada layar transflektif UD2301 secara real-time melukiskan “potongan melintang” material. Sinyal interface depan tampak sebagai garis lurus terang, diikuti oleh noise struktural rendah dari matriks komposit yang sehat. Tiba-tiba, di lokasi tertentu, sebuah garis diskontinuitas planar berwarna terang muncul pada kedalaman 2.5 mm, menginterupsi noise latar. Operator segera mengaktifkan fitur Signal Freezing. A-scan yang membeku menunjukkan sebuah sinyal tajam dengan amplitudo tinggi yang langsung menembus kurva DAC yang telah ter-setting, memicu alarm gate secara otomatis.

Di sinilah analisis amplitudo dan fase berperan krusial. Sinyal dari delaminasi sejati memiliki karakteristik pantulan koheren dengan inversi fase yang jelas. Dengan menggunakan Envelope Function, operator mengonfirmasi bahwa bentuk envelope sinyal sangat berbeda dari sinyal porosity yang cenderung “berombak” dan tidak koheren. Konfirmasi cepat dilakukan dengan membandingkan respons amplitudo indikasi ini terhadap kurva DAC yang tersimpan. Karena DAC sudah mengompensasi atenuasi kedalaman, fakta bahwa sinyal ini “memotong” kurva adalah indikator kuat diskontinuitas signifikan. Area seluas 15×20 mm berhasil dipetakan sebagai zona delaminasi yang terkonfirmasi. Data ini langsung disimpan dalam memori internal UD2301 untuk penelusuran lebih lanjut.

Hasil dan Analisis Data

Setelah pemindaian menyeluruh area 1 m² panel komposit karbon, NOVOTEST UD2301 berhasil mengidentifikasi dan memetakan total empat indikasi delaminasi yang sebelumnya tidak terdeteksi. Tiga di antaranya berada pada kedalaman seragam sekitar 2-3 mm, dengan ukuran bervariasi dari 5 mm² hingga 300 mm², sementara satu indikasi lainnya terdeteksi lebih dalam di 7 mm. Visualisasi B-scan yang dihasilkan memberikan bukti tak terbantahkan berupa diskontinuitas planar horizontal yang khas, terpisah jelas dari backwall echo.

Tabel 2. Perbandingan Karakteristik Sinyal pada UD2301

Untuk validasi, salah satu indikasi delaminasi berukuran 300 mm² dipotong dan diperiksa dengan mikroskop cross-section. Hasilnya mengonfirmasi adanya celah pemisahan antar lapisan yang persis sesuai dengan kedalaman dan luasan yang dipetakan oleh UD2301. Kinerja UD2301 sangat impresif dengan signal-to-noise ratio (SNR) di atas 25 dB untuk delaminasi sedalam 2.5 mm. Batas deteksi minimum yang terukur mencapai 3 mm², sebuah pencapaian luar biasa untuk instrumen portabel. False call rate berhasil ditekan mendekati nol berkat kombinasi antara alarm gate DAC dan konfirmasi visual B-scan oleh operator terlatih.

Insight & Lessons Learned

Studi kasus ini menegaskan satu pelajaran fundamental: dalam inspeksi komposit, amplitudo tinggi semata bukanlah segalanya. Sebelum implementasi strategi ini, ada kecenderungan untuk langsung menandai setiap sinyal yang melewati threshold sebagai kritis, yang berpotensi menimbulkan pembongkaran tidak perlu. Insight utamanya adalah bahwa kombinasi B-scan untuk konteks geometri dan analisis amplitudo berbasis DAC/TCG adalah kunci untuk diferensiasi cacat yang presisi.

Keunggulan NOVOTEST UD2301 tidak hanya terletak pada teknologinya, tetapi juga pada desainnya yang user-friendly. Layar transflektif yang terang dan rotasi 360° memungkinkan inspeksi ergonomis bahkan di sudut-sudut sempit hanggar. Kemampuan penyimpanan datanya memudahkan pembuatan audit trail digital, menggantikan laporan kertas yang rentan hilang. Namun, perlu digarisbawahi bahwa peran operator tetap krusial. Pelatihan intensif dalam mengenali “fingerprint” sinyal—di mana delaminasi menghasilkan pantulan koheren, sementara porosity menghasilkan backscattering difus—adalah investasi yang tidak bisa ditawar. Dengan protokol ini, bengkel MRO dan pabrikan komposit tidak hanya mengurangi reject rate, tetapi juga memperpanjang siklus inspeksi dengan basis data yang lebih andal.

Rekomendasi untuk Industri Serupa

Bagi industri yang menangani komposit karbon, mengadopsi strategi deteksi delaminasi komposit UD2301 ini adalah langkah strategis. Berikut rekomendasi praktisnya:

1. Standardisasi Prosedur: Kembangkan SOP spesifik yang memadukan kalibrasi DAC multi-titik, pemindaian B-scan, dan kriteria penerimaan berbasis analisis amplitudo dan fase. Jangan hanya copy-paste prosedur dari inspeksi logam.
2. Investasi pada Kompetensi: Kirim operator NDT untuk pelatihan khusus interpretasi sinyal ultrasonik pada material anisotropik. Simulasikan berbagai cacat buatan pada blok referensi agar mereka familiar dengan perbedaan sinyal delaminasi, porosity, dan disbond.
3. Integrasi Data: Manfaatkan fitur penyimpanan internal NOVOTEST UD2301 untuk mendigitalisasi seluruh data inspeksi. Integrasikan ke dalam software pelaporan untuk memantau tren degradasi komponen dari waktu ke waktu.
4. Tentukan Frekuensi Inspeksi: Audit komponen berdasarkan criticality. Untuk struktur primer, terapkan inspeksi B-scan ini sebagai mandatory check setiap interval perawatan. Studi kasus ini dapat menjadi referensi validasi yang kuat saat menyusun program NDT berbasis risiko.

Untuk mendiskusikan lebih lanjut kebutuhan perangkat dan strategi implementasinya di fasilitas Anda, tim ahli kami siap memberikan konsultasi. CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian terpercaya di Indonesia menyediakan NOVOTEST UD2301 dan berbagai solusi NDT lain untuk mendukung proses pengujian dan penjaminan kualitas produk Anda.

Kesimpulan

Deteksi delaminasi pada komposit karbon bergeser dari “blind spot” menjadi “sweet spot” dengan strategi yang tepat. Alat Ukur Keretakan Ultrasonic Flaw Detector NOVOTEST UD2301 membuktikan bahwa pendekatan non-destruktif portabel mampu mencapai akurasi setara laboratorium. Sinergi antara teknik B-scan yang memvisualisasikan penampang planar, kurva DAC/TVG yang mengompensasi atenuasi kedalaman, dan analisis amplitudo cerdas memberikan kemampuan untuk membedakan delaminasi dari cacat lain secara meyakinkan. Hasilnya adalah penurunan signifikan pada false calls, peningkatan keandalan aset, dan yang terpenting, jaminan keselamatan operasional yang tidak bisa dikompromikan. Bagi insinyur NDT dan quality control, metodologi ini bukan sekadar alat, melainkan standar baru dalam menjaga integritas material masa depan.

FAQ

Apa perbedaan utama antara A-scan dan B-scan dalam deteksi delaminasi?

A-scan merepresentasikan sinyal ultrasonik sebagai grafik amplitudo terhadap waktu (kedalaman) pada satu titik tunggal, sangat baik untuk menganalisis karakteristik individu cacat (seperti fase dan amplitudo). B-scan, di sisi lain, merekam profil penampang dengan menggabungkan banyak A-scan saat transduser digerakkan sepanjang garis. Untuk delaminasi, A-scan memberi tahu “apa” cacatnya berdasarkan sinyal, sedangkan B-scan menunjukkan “seberapa luas” dan “di mana” delaminasi itu secara planar, sehingga keduanya saling melengkapi secara krusial.

Bagaimana cara mengkalibrasi NOVOTEST UD2301 untuk material komposit karbon?

Kalibrasi dimulai dengan mengatur kecepatan gelombang (velocity) pada blok referensi komposit yang ketebalannya diketahui. Kemudian, lakukan kalibrasi zero offset probe. Langkah paling penting adalah membuat kurva DAC (Distance Amplitude Correction) menggunakan blok referensi dengan artificial defect (seperti flat-bottom hole) di berbagai kedalaman. Nyalakan fitur DAC/TVG 16 titik pada UD2301, rekam puncak sinyal dari setiap kedalaman, dan instrumen akan otomatis membentuk kurva koreksi. Ini memastikan sensitivitas deteksi yang setara di seluruh rentang ketebalan.

Apakah UD2301 bisa membedakan delaminasi dari disbond atau porosity?

Ya, inilah keunggulan strategi ini. Dengan menggabungkan analisis A-scan dan B-scan, UD2301 dapat mengidentifikasi perbedaan tersebut. Delaminasi menghasilkan puncak sinyal tunggal yang tajam dan koheren dengan inversi fase yang jelas, serta tampak sebagai garis planar pada B-scan. Porosity menghasilkan sinyal “rumput” yang tidak koheren dengan banyak puncak kecil. Disbond di bondline biasanya memiliki puncak yang lebih lebar dan tidak memiliki inversi fase setajam delaminasi.

Berapa ketebalan minimal komposit yang masih bisa dideteksi delaminasinya dengan UD2301?

Dengan pilihan transduser frekuensi tinggi yang tepat, UD2301 mampu membedakan delaminasi yang sangat dekat dengan permukaan. Batas bawah ketebalan sangat bergantung pada “dead zone” transduser. Dengan transduser 5 MHz, delaminasi pada kedalaman kurang dari 1 mm dari permukaan masih dapat terdeteksi dan tervisualisasi pada B-scan, selama gain dan filtering diatur dengan tepat untuk memisahkan sinyal cacat dari sinyal interface awal.

Rekomendasi Flaw Detector

References

1. NOVOTEST. (n.d.). Ultrasonic Flaw Detector NOVOTEST UD2301: Technical Product Description. Dokumentasi Produk Resmi NOVOTEST.
2. Olympus Corporation. (2019). Ultrasonic Testing of Composite Materials. Olympus NDT Application Notes.
3. International Organization for Standardization. (2017). ISO 16810:2014 – Non-destructive testing — Ultrasonic testing — General principles. ISO.
4. K. Dragan, & W. Swiderski. (2015). Inspection of composite materials by means of B- and C-scan ultrasonic techniques. Journal of KONES Powertrain and Transport.
5. American Society for Nondestructive Testing (ASNT). (2015). ASNT Level III Study Guide: Ultrasonic Testing Method. ASNT.
