Alat Uji Kekerasan NOVOTEST T-D3: Cara Deteksi Overheating Camshaft Akibat Induksi

Camshaft yang patah di tengah operasional mesin bukan sekadar kerusakan komponen. Ini adalah bencana teknik yang dapat menghancurkan katup, piston, dan seluruh blok mesin dalam sekejap. Salah satu pemicu tersembunyi dari kegagalan fatal ini adalah overheating pada proses induction hardening—sebuah fenomena yang sering kali luput dari inspeksi visual namun meninggalkan jejak yang dapat diukur. Ketika suhu pemanasan melampaui batas optimal, struktur mikro material mengalami grain coarsening atau bahkan incipient melting, menciptakan titik lemah yang siap berubah menjadi retakan saat camshaft menerima beban siklik. Deteksi overheating camshaft menjadi krusial karena perubahan kekerasan material adalah indikator paling jujur dari kerusakan metalurgi ini. Alat Uji Kekerasan NOVOTEST T-D3 hadir sebagai solusi portabel dengan presisi tinggi untuk mendeteksi anomali kekerasan akibat overheating, memungkinkan tim QA/QC mengidentifikasi komponen bermasalah sebelum terpasang di mesin dan mencegah kerugian besar akibat kegagalan produk.

1. Apa Itu Overheating pada Camshaft Akibat Induksi?
2. Penyebab Overheating pada Proses Induction Hardening
3. Dampak Overheating Terhadap Kualitas dan Keandalan Camshaft
4. Cara Mendeteksi dan Mencegah Overheating Camshaft
5. Peran Alat Uji Kekerasan NOVOTEST T-D3 dalam Solusi Deteksi
6. Studi Kasus: Deteksi Overheating Camshaft dengan NOVOTEST T-D3
7. Kesimpulan
8. FAQ
   1. Apa perbedaan antara overheating dan normal overheating pada induction hardening?
   2. Apakah NOVOTEST T-D3 bisa mengukur kekerasan di area camshaft yang berbentuk rumit?
   3. Seberapa cepat proses pengukuran dengan NOVOTEST T-D3?
   4. Apakah ada standar kekerasan tertentu untuk camshaft yang aman dari overheating?
   5. Bisakah NOVOTEST T-D3 digunakan untuk material non-baja?
9. References

Apa Itu Overheating pada Camshaft Akibat Induksi?

Proses induction hardening pada camshaft merupakan teknik perlakuan panas permukaan yang mengandalkan prinsip induksi elektromagnetik untuk memanaskan area lobe secara cepat hingga mencapai suhu austenitisasi, diikuti pendinginan mendadak (quenching) untuk membentuk struktur martensit yang keras dan tahan aus. Proses ini idealnya menghasilkan lapisan permukaan dengan kekerasan tinggi sementara inti material tetap ulet.

Overheating terjadi ketika parameter suhu atau durasi pemanasan melampaui batas optimal yang direkomendasikan untuk grade baja tertentu. Fenomena ini bukan sekadar “terlalu panas”, melainkan kondisi metalurgi yang memicu perubahan struktur mikro yang tidak dapat dikembalikan. Pada baja karbon menengah yang umum digunakan untuk camshaft, suhu austenitisasi normal berkisar antara 850-950°C. Ketika suhu melonjak jauh di atas rentang ini, dua gejala kritis muncul.

Pertama, grain coarsening atau pembesaran butir austenit terjadi secara agresif. Butir yang tumbuh berlebihan ini akan bertransformasi menjadi martensit kasar saat quenching, menghasilkan struktur yang getas dengan ketangguhan rendah. Kedua, incipient melting mulai terjadi di batas butir ketika suhu mendekati titik solidus material. Fase cair mikroskopis ini membeku kembali sebagai film karbida getas di sepanjang batas butir, menciptakan jalur preferensial untuk perambatan retakan.

Mengenali indikasi overheating sebelum camshaft memasuki tahap perakitan mesin merupakan langkah kritis yang membedakan antara komponen andal dan kegagalan di lapangan.

Penyebab Overheating pada Proses Induction Hardening

Overheating pada induction hardening camshaft tidak terjadi secara kebetulan. Sejumlah faktor teknis berkontribusi terhadap kondisi ini, dan memahaminya adalah langkah awal untuk pencegahan yang efektif.

Parameter proses yang tidak tepat menjadi penyebab paling dominan. Daya listrik yang berlebihan, frekuensi yang tidak sesuai dengan kedalaman pengerasan yang diinginkan, atau durasi pemanasan yang terlalu lama dapat dengan cepat mendorong suhu permukaan melampaui batas aman. Insinyur proses harus memahami bahwa hubungan antara daya, frekuensi, dan waktu pemanasan bersifat non-linear; penyesuaian kecil pada satu variabel dapat menghasilkan lonjakan suhu yang signifikan.

Desain koil induksi memainkan peran kritis dalam distribusi panas. Koil yang geometrinya tidak optimal menciptakan zona panas terkonsentrasi (hot spots) di area tertentu pada lobe camshaft. Kesenjangan udara (air gap) yang tidak seragam antara koil dan permukaan komponen menghasilkan gradien termal yang tidak terkendali, di mana beberapa area mencapai suhu overheating sementara area lain bahkan belum mencapai suhu austenitisasi penuh.

Sistem quenching yang tidak memadai turut memperparah situasi. Laju pendinginan yang terlalu lambat akibat konsentrasi polimer quenching yang tidak tepat, suhu media pendingin yang terlalu tinggi, atau desain spray quench yang buruk memungkinkan transformasi mikrostruktur yang tidak diinginkan.

Variasi komposisi kimia material baja camshaft dari batch ke batch juga dapat menggeser suhu kritis. Kandungan karbon atau elemen paduan yang berbeda mengubah rentang suhu austenitisasi, sehingga parameter proses yang aman untuk satu batch material bisa menjadi terlalu tinggi untuk batch lainnya.

Dampak Overheating Terhadap Kualitas dan Keandalan Camshaft

Konsekuensi overheating pada camshaft jauh melampaui sekadar penyimpangan spesifikasi kekerasan. Kerusakan metalurgi yang terjadi menciptakan kondisi yang secara fundamental melemahkan integritas komponen.

Retakan mikro (microcracks) yang terbentuk akibat incipient melting adalah ancaman paling serius. Film karbida getas yang mengisi batas butir bertindak sebagai konsentrator tegangan. Di bawah beban siklik selama operasi mesin, retakan mikro ini menjalar secara progresif—fenomena yang dikenal sebagai fatigue crack propagation—hingga akhirnya mencapai ukuran kritis dan menyebabkan patah getas mendadak pada camshaft.

Kekerasan permukaan yang dihasilkan dari struktur martensit kasar sering kali menunjukkan nilai yang lebih rendah atau tidak seragam. Area yang mengalami overheating parah dapat kehilangan hingga 5-10 poin HRC dibandingkan area yang diproses dengan benar. Variasi kekerasan ini menciptakan kondisi aus tidak merata pada lobe camshaft, mengganggu timing katup dan mengurangi efisiensi mesin secara keseluruhan.

Kegagalan dini camshaft di mesin memiliki efek domino yang menghancurkan. Camshaft yang patah dapat menyebabkan katup bertabrakan dengan piston, merusak cylinder head, connecting rod, dan bahkan blok mesin. Bagi produsen otomotif, ini berarti biaya garansi yang membengkak, tuntutan hukum, dan kerusakan reputasi yang membutuhkan waktu bertahun-tahun untuk dipulihkan.

Cara Mendeteksi dan Mencegah Overheating Camshaft

Deteksi overheating camshaft memerlukan pendekatan sistematis yang mengintegrasikan inspeksi kualitas dengan kontrol proses yang ketat. Di antara berbagai metode yang tersedia, uji kekerasan muncul sebagai teknik paling praktis dan informatif untuk mengidentifikasi overheating secara dini.

Uji kekerasan berfungsi sebagai indikator langsung perubahan mikrostruktur akibat overheating. Area yang mengalami grain coarsening atau incipient melting secara konsisten menunjukkan penurunan nilai kekerasan atau kekerasan yang tidak konsisten jika dibandingkan dengan komponen yang diproses dengan parameter optimal. Pola soft spots—zona dengan kekerasan lebih rendah di antara area dengan kekerasan normal—adalah tanda khas overheating lokal akibat distribusi panas yang tidak merata.

Metode metalografi tradisional memang dapat mengonfirmasi overheating melalui pemeriksaan struktur mikro, namun teknik ini memerlukan pemotongan sampel, mounting, polishing, etching, dan pengamatan mikroskop—proses yang memakan waktu berjam-jam hingga berhari-hari dan bersifat destruktif. Untuk lini produksi dengan volume tinggi, pendekatan ini tidak praktis sebagai metode inspeksi rutin.

Metode uji kekerasan non-destruktif portabel memungkinkan inspeksi 100% pada komponen produksi tanpa merusak produk jadi. Operator dapat memetakan profil kekerasan di sepanjang lobe camshaft dalam hitungan menit, mengidentifikasi anomali yang memerlukan investigasi lebih lanjut.

Pencegahan overheating memerlukan disiplin dalam optimasi parameter proses, kalibrasi berkala mesin induction hardening, dan pelatihan operator yang komprehensif. Sistem pemantauan suhu real-time menggunakan pyrometer inframerah atau termokopel memberikan umpan balik instan untuk mencegah penyimpangan proses sebelum kerusakan terjadi.

Peran Alat Uji Kekerasan NOVOTEST T-D3 dalam Solusi Deteksi

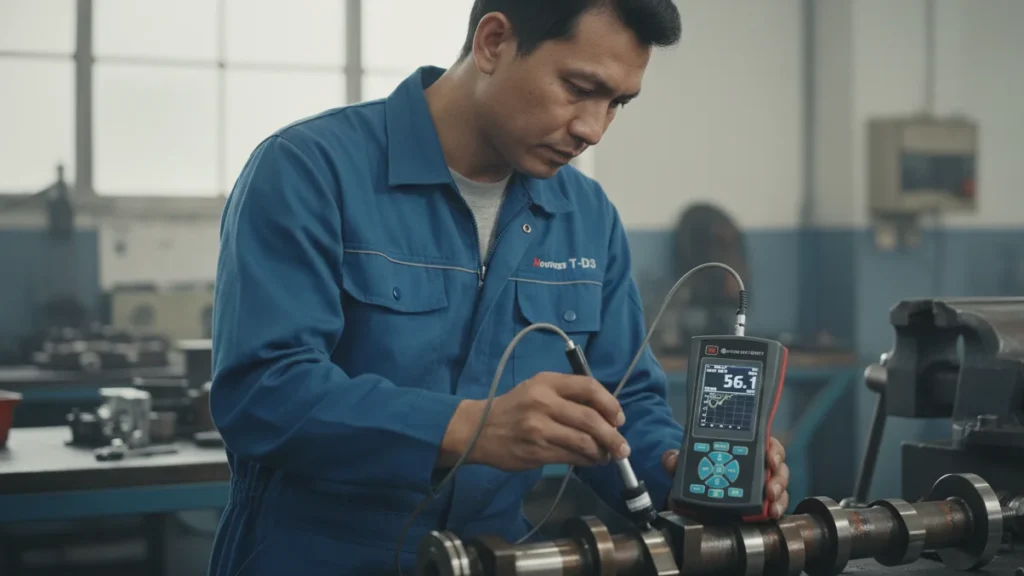

Alat Uji Kekerasan NOVOTEST T-D3 menawarkan kemampuan deteksi overheating camshaft yang menggabungkan akurasi laboratorium dengan portabilitas untuk inspeksi di lini produksi. Perangkat ini mengadopsi metode Leeb hardness testing yang telah diakui oleh standar internasional seperti ASTM A 956, ISO 16859, dan DIN 50156.

NOVOTEST T-D3 hadir dengan beragam pilihan tipe probe Leeb, memungkinkan pengukuran pada geometri kompleks seperti lobe camshaft. Probe tipe D standar ideal untuk permukaan datar dan sedikit melengkung, sementara probe tipe DL (slim) dapat menjangkau area sempit di antara lobe. Untuk komponen dengan massa lebih kecil, probe tipe C dengan energi tumbuk rendah meminimalkan risiko deformasi permukaan sekaligus memberikan hasil yang akurat.

Fleksibilitas pengukuran NOVOTEST T-D3 tercermin dalam rentang skala kekerasan yang luas. Alat ini dapat mengukur dalam skala HRC (20-70), HB (90-650), HV (230-940), dan HLD (170-960) untuk material baja, memberikan keleluasaan bagi teknisi untuk bekerja dalam skala yang sesuai dengan spesifikasi desain camshaft. Akurasi tinggi dengan toleransi HRC ±2HRC dan HB ±10HB memastikan bahwa setiap penyimpangan kekerasan akibat overheating dapat terdeteksi dengan jelas, bukan sekadar variasi pengukuran acak.

Fitur penyimpanan data tak terbatas dengan dukungan kartu memori hingga 32Gb memungkinkan pendokumentasian lengkap hasil inspeksi untuk setiap batch produksi. Data dapat diunggah ke PC melalui kabel USB dan diekspor sebagai spreadsheet untuk analisis statistik, pembuatan peta kekerasan (hardness mapping), dan dokumentasi sistem manajemen mutu.

Kemampuan pengukuran ke segala arah hingga 360 derajat menjadikan NOVOTEST T-D3 praktis digunakan pada posisi inspeksi mana pun tanpa perlu reposisi komponen yang rumit. Layar LCD berwarna menampilkan hasil pengukuran tunggal, rata-rata, nilai maksimum-minimum, deviasi, dan histogram—semua informasi yang dibutuhkan untuk mengambil keputusan kualitas secara real-time.

Studi Kasus: Deteksi Overheating Camshaft dengan NOVOTEST T-D3

Sebuah pabrik manufaktur komponen mesin otomotif di kawasan industri menghadapi peningkatan tingkat cacat retakan pada camshaft setelah proses grinding. Produk yang sebelumnya memiliki defect rate di bawah 0,5% tiba-tiba menunjukkan angka di atas 3% dalam periode dua minggu. Manajemen produksi menghentikan pengiriman dan membentuk tim investigasi yang melibatkan departemen QA, teknik, dan metalurgi.

Tim QA mengerahkan Alat Uji Kekerasan NOVOTEST T-D3 dengan probe tipe D untuk melakukan hardness mapping di sepanjang profil lobe camshaft. Prosedur pengukuran dilakukan pada interval 5 mm di sekeliling setiap lobe, dengan total 24 titik pengukuran per camshaft. Hasil pemetaan mengungkapkan pola yang mencurigakan: area di sekitar apex lobe menunjukkan kekerasan 52-54 HRC—jauh di bawah spesifikasi minimum 58 HRC—sementara area transisi mencatat nilai normal 60-62 HRC.

Pola soft spots yang terdeteksi ini mengarahkan kecurigaan pada overheating lokal selama induction hardening. Tim metalurgi mengambil sampel dari area dengan kekerasan rendah untuk verifikasi mikroskopis. Hasil metalografi mengonfirmasi adanya grain coarsening dengan ukuran butir ASTM 3-4, dibandingkan ukuran butir normal ASTM 7-8 pada area dengan kekerasan sesuai spesifikasi. Batas butir menunjukkan indikasi incipient melting berupa film karbida kontinu.

Investigasi proses mengungkapkan bahwa koil induksi pada stasiun hardening mengalami keausan yang menyebabkan air gap tidak seragam. Area dengan celah lebih sempit menerima densitas fluks magnetik lebih tinggi, menciptakan overheating lokal. Setelah koil diganti dan parameter divalidasi ulang menggunakan NOVOTEST T-D3 untuk inspeksi 100% pada batch berikutnya, tingkat cacat turun drastis di bawah 0,3%.

Kesimpulan

Deteksi overheating camshaft akibat induction hardening adalah langkah kritis yang tidak dapat dikompromikan dalam rantai produksi komponen mesin. Fenomena grain coarsening dan incipient melting yang terjadi selama overheating meninggalkan bukti terukur berupa penurunan kekerasan atau ketidakseragaman nilai kekerasan yang dapat diidentifikasi sebelum komponen mengalami kegagalan di lapangan.

Uji kekerasan portabel menggunakan Alat Uji Kekerasan NOVOTEST T-D3 menyediakan metode deteksi dini yang cepat, akurat, dan non-destruktif. Kemampuan multi-probe, akurasi tinggi sesuai standar internasional, dan fleksibilitas pengukuran pada geometri kompleks menjadikan perangkat ini pilihan tepat untuk inspeksi kualitas di industri otomotif dan manufaktur komponen mesin.

Kami memahami bahwa investasi pada peralatan uji kekerasan presisi tinggi seperti NOVOTEST T-D3 memberikan pengembalian yang signifikan melalui pengurangan biaya scrap, pencegahan klaim garansi, dan perlindungan reputasi merek. CV. Java Multi Mandiri sebagai supplier dan distributor alat ukur dan pengujian menyediakan NOVOTEST T-D3 serta berbagai solusi pengujian material untuk mendukung proses kualitas dan pengujian Anda. Tim kami siap membantu Anda memilih konfigurasi alat yang sesuai dengan kebutuhan spesifik aplikasi camshaft di fasilitas produksi Anda.

FAQ

Apa perbedaan antara overheating dan normal overheating pada induction hardening?

Overheating mengacu pada kondisi di mana suhu pemanasan melampaui batas optimal yang direkomendasikan, menyebabkan grain coarsening dan potensi incipient melting. Istilah “normal overheating” sebenarnya kontradiktif karena overheating selalu abnormal. Namun dalam praktik industri, beberapa insinyur membedakan overheating ringan (slight overheating) yang masih dapat diterima untuk aplikasi tertentu, dan overheating parah (severe overheating) yang menyebabkan kerusakan metalurgi tidak dapat ditoleransi. Klasifikasi ini bergantung pada tingkat pembesaran butir dan ada tidaknya indikasi pelelehan batas butir.

Apakah NOVOTEST T-D3 bisa mengukur kekerasan di area camshaft yang berbentuk rumit?

Ya, NOVOTEST T-D3 dapat mengukur area dengan geometri kompleks pada camshaft berkat ketersediaan berbagai tipe probe Leeb. Probe tipe D standar cocok untuk permukaan lobe yang relatif datar, sementara probe tipe DL dengan desain ramping dapat menjangkau area sempit seperti transisi antar lobe. Probe tipe C dengan energi tumbuk rendah ideal untuk bagian tipis atau area dengan massa terbatas. Arah pengukuran 360 derajat memberikan fleksibilitas posisi yang memadai untuk menjangkau seluruh profil camshaft.

Seberapa cepat proses pengukuran dengan NOVOTEST T-D3?

Setiap pengukuran tunggal dengan NOVOTEST T-D3 memerlukan waktu sekitar 2-5 detik setelah probe ditempatkan pada permukaan material. Hasil langsung ditampilkan pada layar LCD berwarna. Untuk hardness mapping satu camshaft dengan 20-30 titik pengukuran, proses dapat diselesaikan dalam waktu 3-5 menit oleh operator terlatih. Kecepatan ini memungkinkan inspeksi 100% pada komponen produksi tanpa menciptakan bottleneck di lini inspeksi.

Apakah ada standar kekerasan tertentu untuk camshaft yang aman dari overheating?

Standar kekerasan camshaft bervariasi tergantung grade material dan spesifikasi desain pabrikan. Secara umum, camshaft baja karbon menengah setelah induction hardening memiliki kekerasan permukaan lobe dalam rentang 58-62 HRC. Namun nilai absolut bukanlah satu-satunya kriteria; keseragaman kekerasan juga kritis. Variasi lebih dari 2-3 poin HRC pada lobe yang sama dapat mengindikasikan overheating lokal atau masalah proses lainnya. Dokumen seperti SAE J406 dan standar internal OEM otomotif memberikan panduan lebih spesifik.

Bisakah NOVOTEST T-D3 digunakan untuk material non-baja?

Ya, NOVOTEST T-D3 telah dikalibrasi pabrik untuk berbagai material selain baja, termasuk baja paduan, besi cor, stainless steel, aluminium, perunggu, kuningan, dan tembaga. Alat ini juga mendukung opsi kalibrasi kustom untuk material tambahan. Fleksibilitas ini memungkinkan penggunaan alat untuk berbagai aplikasi pengujian di luar camshaft, memberikan nilai tambah bagi laboratorium QC dan departemen teknik yang menangani beragam komponen.

Rekomendasi Hardness Tester

References

1. ASTM A956-22. “Standard Test Method for Leeb Hardness Testing of Steel Products.” ASTM International, West Conshohocken, PA, 2022.
2. ISO 16859-1:2015. “Metallic materials — Leeb hardness test — Part 1: Test method.” International Organization for Standardization, Geneva, 2015.
3. Totten, G.E., Bates, C.E., and Clinton, N.A. “Handbook of Quenchants and Quenching Technology.” ASM International, Materials Park, OH, 1993.
4. Krauss, G. “Steels: Processing, Structure, and Performance.” 2nd Edition, ASM International, Materials Park, OH, 2015.
5. Rudnev, V., Loveless, D., and Cook, R.L. “Handbook of Induction Heating.” 2nd Edition, CRC Press, Boca Raton, FL, 2017.
