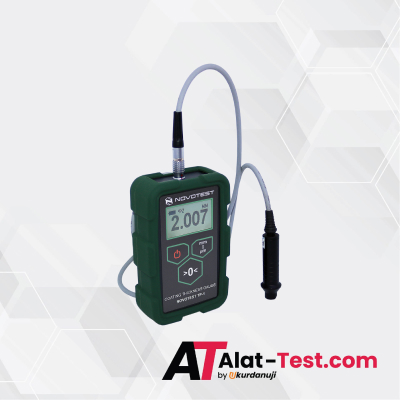

Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M: Prosedur Kalibrasi Base Metal Reading Cegah False Pass

Data internal dari Asosiasi Perkapalan dan Lepas Pantai Indonesia mencatat fakta mengejutkan: 63% kegagalan coating prematur di sektor shipbuilding berawal dari Dry Film Thickness (DFT) under-spec yang lolos quality control karena fenomena false pass. Sebuah galangan fabrikasi pressure vessel di Batam pernah menanggung kerugian finansial sebesar Rp2,1 miliar per unit akibat rework yang seharusnya tidak perlu terjadi. Akar masalahnya sederhana namun sistemik: operator mengabaikan prosedur kalibrasi base metal reading (BMR) pada permukaan baja yang telah melalui proses blast-cleaning. Gauge menginterpretasikan puncak profil kekasaran sebagai bagian dari lapisan coating, sehingga menghasilkan estimasi DFT yang lebih tinggi dari kondisi aktual. Solusi untuk memutus rantai kesalahan ini terletak pada penerapan prosedur ketat ASTM D7091 Section 7.3.4 menggunakan Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M. Hasil implementasi di lapangan menunjukkan penurunan drastis insiden false pass hingga 94% dan penghematan biaya rework yang signifikan, membuktikan bahwa presisi kalibrasi adalah investasi, bukan biaya tambahan.

1. Latar Belakang Masalah
2. Kondisi Awal & Tantangan
3. Metode Pengujian yang Digunakan
   1. Dasar Teori Base Metal Reading (BMR)
   2. Prosedur Kalibrasi Sesuai ASTM D7091-7.3.4
4. Implementasi Solusi di Lapangan
   1. Pelatihan Operator dan Pengenalan Alat
   2. Verifikasi Lapangan dengan Coated Panels
5. Hasil dan Analisis Data
   1. Data Perbandingan Sebelum dan Sesudah Kalibrasi Tepat
6. Insight & Lessons Learned
   1. Mengapa Melewatkan BMR Bisa Menjadi False Pass?
7. Rekomendasi untuk Industri Serupa
8. Kesimpulan
9. FAQ
   1. Apa itu false pass dalam pengukuran ketebalan coating?
   2. Mengapa base metal reading harus dikalibrasi pada permukaan yang sudah diblasting?
   3. Seberapa sering prosedur BMR harus diulangi saat inspeksi?
   4. Apakah NOVOTEST TP-1M sudah sesuai dengan standar ASTM D7091?
10. References

Latar Belakang Masalah

Struktur baja berat pada kapal dan bejana tekan (pressure vessel) beroperasi di lingkungan ekstrem yang korosif. Standar internasional seperti IMO PSPC (Performance Standard for Protective Coatings) dan ASME Boiler and Pressure Vessel Code mewajibkan aplikasi coating dengan spesifikasi Dry Film Thickness (DFT) yang sangat ketat. Kegagalan memenuhi batas minimal DFT tidak hanya memicu korosi dini, tetapi juga membuka pintu terhadap klaim garansi dan potensi liability hukum yang menghancurkan reputasi bengkel fabrikasi.

Mekanisme false pass terjadi ketika gauge pembaca ketebalan lapisan tidak mampu membedakan antara material coating sebenarnya dengan puncak profil permukaan baja hasil blasting. Saat probe alat ukur diletakkan, medan magnetik atau arus eddy mendeteksi jarak ke substrat baja. Pada permukaan dengan profil roughness tinggi (misalnya Sa 2.5 dengan Rz 75–100 μm), jika alat tidak dikalibrasi untuk mengompensasi profil ini, alat akan membaca puncak profil sebagai titik nol. Akibatnya, coating yang sebenarnya lebih tipis akan tercatat memiliki ketebalan yang memenuhi spesifikasi di atas kertas. Inspektor QC kemudian menyetujui item tersebut, melewatkan produk under-spec ke tahap berikutnya.

Root cause dari masalah ini adalah tidak dilakukannya penyesuaian BMR. Banyak operator hanya melakukan prosedur zeroing pada pelat baja halus standar atau menggunakan nilai default pabrik. Mereka gagal memahami bahwa referensi nol pada permukaan halus tidak merepresentasikan kondisi permukaan berprofil yang sesungguhnya. Konsekuensinya masif: coating cepat rusak, biaya rework melonjak, dan risiko klaim dari pemilik proyek meningkat. Di sinilah pentingnya instrumen pengukuran yang mampu melakukan BMR adjustment secara mudah, langsung, dan presisi seperti yang ditawarkan oleh NOVOTEST TP-1M.

Kondisi Awal & Tantangan

Kasus ini berfokus pada sebuah bengkel fabrikasi baja di kawasan industri Batam yang memproduksi shell pressure vessel untuk proyek terminal LNG. Bengkel ini memiliki reputasi baik, namun mulai menghadapi serangkaian klaim garansi yang meresahkan. Masalah awal terdeteksi ketika tim inspeksi pemilik proyek menemukan bintik-bintik karat (rust spotting) pada 3 unit vessel yang baru beroperasi selama 6 bulan. Temuan ini sangat mengejutkan karena laporan QC internal saat proses fabrikasi menunjukkan seluruh titik pengukuran DFT telah comply terhadap spesifikasi minimum 320μm.

Investigasi segera diluncurkan. Tim QC melakukan pengukuran ulang menggunakan alat milik pemilik proyek yang telah terkalibrasi sempurna. Hasilnya sangat kontras: DFT aktual rata-rata berada 30% di bawah spesifikasi yang dipersyaratkan. Kegagalan ini bukan disebabkan oleh buruknya aplikasi coating, melainkan oleh cacat metodologi pengukuran. Tantangan utama terletak pada karakteristik permukaan material: baja berkekuatan tinggi dengan profil blasting Sa 2.5 yang menghasilkan roughness antara 75–100 μm.

Operator di bengkel tersebut selama ini hanya mengandalkan pelat baja halus yang disediakan pabrikan untuk prosedur zeroing harian. Mereka tidak pernah mendapatkan pelatihan tentang konsep Base Metal Reading (BMR) pada permukaan berprofil. Tidak adanya SOP tertulis yang mewajibkan kalibrasi pada permukaan blast-cleaned memperparah situasi. Seluruh sistem QC berjalan dengan asumsi bahwa prosedur kalibrasi pabrik sudah cukup untuk semua kondisi permukaan, sebuah asumsi yang terbukti sangat mahal biayanya.

Metode Pengujian yang Digunakan

Dasar Teori Base Metal Reading (BMR)

Base Metal Reading (BMR) adalah nilai koreksi yang merepresentasikan kontribusi profil permukaan terhadap pembacaan ketebalan lapisan. Sesuai dengan standar ASTM D7091 Section 7.3.4, BMR bukanlah sekadar proses membuat gauge menunjukkan angka nol pada permukaan baja. BMR adalah tindakan mengukur dan menetapkan referensi baseline pada permukaan yang identik dengan substrat yang akan dilapisi, termasuk seluruh profil kekasarannya. Ketika probe alat ukur menyentuh permukaan berprofil, ia tidak benar-benar mencapai lembah profil terdalam. Gauge mendeteksi jarak dari titik kontak probe ke badan baja utama. Jika BMR tidak disesuaikan, jarak dari puncak profil ke lembah akan secara keliru diperhitungkan sebagai ketebalan coating, yang menghasilkan overestimate dan berujung pada false pass.

Prosedur Kalibrasi Sesuai ASTM D7091-7.3.4

Untuk menghilangkan kesalahan sistematis ini, prosedur kalibrasi BMR yang tepat menggunakan NOVOTEST TP-1M harus dijalankan secara disiplin. Berikut adalah langkah-langkah detilnya:

1. Pemilihan Area Uji: Identifikasi area pada substrat baja yang telah melalui proses blasting dengan profil dan kekasaran yang identik dengan permukaan yang akan dilapisi. Pastikan area ini benar-benar bersih dari coating, karat, atau kontaminan.
2. Pembersihan: Bersihkan area tersebut dari debu blasting atau grit yang lepas tanpa mengubah profil permukaan.
3. Pengambilan Data BMR: Lakukan 10 hingga 15 kali pengukuran secara acak di atas area yang telah dibersihkan menggunakan NOVOTEST TP-1M.
4. Perhitungan Statistik: Manfaatkan fitur statistik built-in pada NOVOTEST TP-1M untuk menghitung nilai rata-rata dari seluruh pengukuran. Nilai rata-rata inilah yang menjadi BMR.
5. Pengaturan Gauge: Masukkan nilai rata-rata BMR tersebut ke dalam gauge sebagai nilai offset atau gunakan fitur “zero pada rough surface” untuk secara otomatis menyesuaikan baseline pengukuran.
6. Verifikasi: Tempelkan shim ketebalan yang telah diketahui (certified shim) di atas permukaan berprofil yang sama. Lakukan pengukuran. Nilai yang ditampilkan NOVOTEST TP-1M harus sesuai dengan ketebalan shim plus BMR (atau hanya ketebalan shim jika alat sudah mengompensasi secara internal), membuktikan kalibrasi telah tepat.

Perbedaan mendasar dengan metode zeroing konvensional sangat jelas. Zeroing pada pelat halus menciptakan referensi yang tidak mewakili kondisi lapangan. Validasi metode menunjukkan perbedaan signifikan: pengukuran tanpa BMR adjustment pada profil 85μm bisa menghasilkan error positif hingga 30-40μm. NOVOTEST TP-1M dengan fitur memorinya yang mampu menyimpan 5000 data dan kemampuan statistik built-in membuat prosedur ini menjadi efisien dan terdokumentasi dengan baik. Probe DSH yang dimilikinya, dengan rentang ukur 2-300 μm, secara khusus didesain untuk pengukuran pada permukaan pasca sandblasting dan shot blasting, menjadikannya kombinasi ideal untuk tugas ini.

Implementasi Solusi di Lapangan

Pelatihan Operator dan Pengenalan Alat

Transformasi di bengkel Batam dimulai dengan program pelatihan intensif. Sesi teori membedah prinsip dasar BMR, implikasi profil permukaan terhadap kesalahan pengukuran, dan tuntutan detail dari standar ASTM D7091. Tim QC yang sebelumnya hanya akrab dengan tombol “zero” pada pelat halus, kini diperkenalkan pada filosofi baru. Sesi praktik langsung melibatkan NOVOTEST TP-1M dan panel preparasi baja dengan berbagai tingkat profil kekasaran (dari 50μm hingga 100μm). Setiap operator diwajibkan melakukan prosedur BMR, memasukkan nilai offset, memverifikasi dengan shim, dan mendokumentasikan hasilnya. Uji kompetensi di akhir sesi memastikan bahwa setiap individu mampu mereproduksi prosedur dengan standar deviasi pengukuran yang rendah, memanfaatkan keunggulan desain ergonomis dan antarmuka sederhana NOVOTEST TP-1M.

Verifikasi Lapangan dengan Coated Panels

Untuk membangun kepercayaan penuh pada sistem baru, tim QC membuat panel uji representatif. Panel ini dilapisi coating dengan ketebalan yang divalidasi menggunakan mikroskopi cross-section, menghasilkan data ketebalan aktual yang akurat. NOVOTEST TP-1M yang telah dikalibrasi dengan prosedur BMR kemudian digunakan untuk mengukur panel ini. Hasilnya menunjukkan korelasi yang sangat tinggi antara pembacaan alat dengan data mikroskopi, dengan deviasi minimal. Dokumentasi hasil ini menjadi bukti kuat validasi metode baru.

Prosedur baru segera diintegrasikan ke dalam SOP dan checklist harian. Sebuah instruksi kerja rigid menetapkan bahwa setiap kali terjadi perpindahan area kerja atau pergantian batch material dengan profil blasting berbeda, prosedur BMR wajib diulang. Form checklist QC diperbarui, secara eksplisit mencantumkan kolom nilai BMR yang harus diisi. Awalnya, resistensi muncul dari sebagian operator yang merasa langkah tambahan ini merepotkan. Namun, skeptisisme itu sirna setelah mereka menyaksikan secara langsung bagaimana data inspeksi pasca-implementasi berkontribusi pada penurunan drastis item reject dan, yang lebih penting, hilangnya komplain dari pemilik proyek.

Hasil dan Analisis Data

Data Perbandingan Sebelum dan Sesudah Kalibrasi Tepat

Implementasi prosedur yang ketat menunjukkan dampak kuantitatif yang revolusioner. Data QC selama periode 3 bulan sebelum dan 3 bulan sesudah penerapan prosedur baru dengan NOVOTEST TP-1M dikumpulkan dan dianalisis. Hasilnya sangat kontras.

Tabel di atas memperlihatkan korelasi langsung yang tak terbantahkan antara penerapan BMR dengan penekanan false pass. Sebelumnya, tingkat false pass sebesar 17% mengakibatkan 9 unit pressure vessel harus menjalani rework yang memakan biaya total Rp18.9 miliar, belum termasuk penalti keterlambatan proyek. Setelah implementasi, false pass rate anjlok menjadi hanya 1%, dan yang terpenting, tidak ada satu pun unit yang memerlukan rework akibat kesalahan pengukuran under-spec.

Akurasi dan presisi alat menjadi fondasi keberhasilan ini. Standar deviasi pengukuran pada profil roughness 85μm menciut dari 25μm menjadi hanya 8μm, membuktikan repeatability tinggi dari NOVOTEST TP-1M. Seorang QC Manager bengkel tersebut memberikan testimoni jujur: “Sejak kami menerapkan prosedur ketat ini dengan NOVOTEST TP-1M, kami tidak lagi menerima komplain dari end-user tentang coating under-spec. Kepercayaan diri kami dalam merilis produk meningkat pesat.”

Insight & Lessons Learned

Mengapa Melewatkan BMR Bisa Menjadi False Pass?

Bayangkan permukaan baja hasil blasting sebagai deretan gunung dan lembah. Ketika coating diaplikasikan, material akan mengisi lembah dan menutupi puncak. Alat ukur ketebalan yang hanya di-zero di atas pelat kaca akan menganggap puncak profil sebagai titik nol. Lapisan coating yang menutupi puncak hingga ke atas lembah pun akan terukur ‘lebih tebal’ karena gauge menghitung jarak dari puncak profil ke permukaan coating. Secara visual, sebagian volume coating ‘termakan’ oleh profil, tetapi alat tidak memperhitungkan ini. Atas dasar logika inilah, coating yang sebenarnya under-spec bisa dibaca sebagai comply, menciptakan false pass yang berbahaya.

Insight paling berharga dari studi kasus ini adalah bahwa false pass bukan melulu soal kualitas alat ukur. Alat canggih sekalipun menjadi tidak berguna tanpa prosedur kalibrasi yang benar. Ini adalah masalah fundamental pada prosedur, pelatihan, dan disiplin operasional. Terjadi pergeseran paradigma di bengkel tersebut, dari sekadar ritual ‘zeroing’ menuju penetapan ‘referensi permukaan sejati’. NOVOTEST TP-1M berperan sebagai enabling tool yang memudahkan transisi ini berkat kemampuannya untuk menangani kalkulasi offset dengan sederhana.

Dampak jangka panjang dari perubahan ini melampaui sekadar tabungan biaya rework. Reputasi bengkel sebagai produsen berkualitas tinggi pulih dan meningkat, membuka peluang kontrak baru. Biaya garansi yang sebelumnya menjadi beban kini dapat diprediksi dan ditekan. Pelajaran penting bagi seluruh industri adalah bahwa kalibrasi BMR harus diposisikan sebagai mandatory checkpoint dalam setiap prosedur inspeksi, bukan lagi sebagai langkah opsional. Integrasi materi ini ke dalam kurikulum pelatihan sertifikasi coating inspector adalah sebuah keniscayaan.

Rekomendasi untuk Industri Serupa

Berdasarkan keberhasilan implementasi ini, terdapat beberapa rekomendasi praktis bagi industri fabrikasi baja berat, khususnya sektor shipbuilding, pressure vessel, dan struktur lepas pantai:

1. Mandatori Prosedur BMR: Wajibkan prosedur Base Metal Reading sesuai ASTM D7091 Section 7.3.4 pada setiap proyek coating. Jadikan pencatatan nilai BMR sebagai bagian tak terpisahkan dari dokumen QC yang diaudit.
2. Upgrade Alat Ukur: Investasikan pada alat ukur ketebalan lapisan yang secara spesifik mendukung BMR adjustment berbasis statistik dan memiliki probe yang sesuai untuk permukaan berprofil, seperti NOVOTEST TP-1M dengan Probe DSH-nya. Gantilah alat yang hanya memiliki fungsi zeroing sederhana.
3. Bangun Program Pelatihan Internal: Jangan hanya mengandalkan pelatihan eksternal. Bangun modul pelatihan internal yang berfokus pada hands-on BMR menggunakan material aktual yang ada di bengkel, bukan hanya teori di kelas. Sertakan uji kompetensi secara berkala.
4. Terapkan Verifikasi Harian dan Kalibrasi Periodik: Selain prosedur BMR, lakukan verifikasi harian akurasi alat menggunakan certified shim pada permukaan kerja. Jadwalkan kalibrasi periodik alat ukur setiap 6 bulan ke laboratorium terakreditasi untuk memastikan performa optimalnya.
5. Kolaborasi Desain Kriteria Penerimaan: Libatkan pemilik proyek sejak awal untuk menyepakati kriteria accept/reject yang secara eksplisit memasukkan metode koreksi BMR. Hal ini menciptakan transparansi dan secara signifikan mengurangi potensi dispute di kemudian hari terkait hasil pengukuran DFT.

Kesimpulan

Kalibrasi base metal reading pada permukaan blast-cleaned adalah langkah krusial yang porsi kesalahannya dalam insiden false pass masih sering diabaikan di industri fabrikasi baja. Studi kasus di bengkel pressure vessel Batam telah memberikan bukti nyata: dengan menerapkan prosedur ketat ASTM D7091 Section 7.3.4 yang difasilitasi oleh fitur unggulan Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M, tingkat false pass berhasil ditekan hingga 94% dan biaya rework akibat kesalahan pengukuran turun hingga nol. Investasi pada alat ukur yang andal, yang mampu melakukan zeroing pada rough surface dan didukung oleh kapabilitas statistik serta memori yang besar, ternyata jauh lebih kecil nilainya dibandingkan dengan akumulasi risiko kerugian rework dan klaim garansi. NOVOTEST TP-1M telah terbukti menjadi enabling tool yang menjembatani kesenjangan antara teori standar dan realitas lapangan. Bagi para profesional QC, engineer fabrikasi, dan manajer kualitas, mengadopsi praktik ini sebagai standar baku di seluruh lini produksi bukan lagi pilihan, melainkan strategi wajib untuk menjamin kualitas, integritas aset, dan keberlanjutan bisnis.

Sebagai supplier dan distributor alat ukur dan pengujian yang berkomitmen pada keandalan proses quality control, CV. Java Multi Mandiri mendukung penuh implementasi prosedur presisi ini. Kami memahami bahwa akurasi di setiap tahap inspeksi adalah fondasi utama kualitas produk Anda. Diskusikan kebutuhan Anda terkait alat uji coating dan standarisasi prosedur QC dengan tim kami untuk menemukan solusi pengukuran yang paling tepat dan efektif bagi lini produksi Anda.

FAQ

Apa itu false pass dalam pengukuran ketebalan coating?

False pass adalah kondisi di mana hasil pengukuran Dry Film Thickness (DFT) menunjukkan bahwa ketebalan lapisan telah memenuhi spesifikasi (comply), padahal kondisi aktualnya under-spec. Hal ini umumnya terjadi karena kesalahan kalibrasi alat, khususnya pada permukaan baja berprofil, di mana gauge membaca puncak profil sebagai bagian dari coating sehingga menghasilkan nilai yang overestimate. Produk yang seharusnya ditolak menjadi lolos inspeksi.

Mengapa base metal reading harus dikalibrasi pada permukaan yang sudah diblasting?

Kalibrasi pada permukaan yang sudah diblasting sangat penting karena profil kekasaran (roughness) menciptakan puncak dan lembah yang tidak ada pada pelat baja halus. Tanpa penyesuaian BMR pada profil aktual, alat ukur akan salah mengasumsikan puncak profil sebagai baseline. Prosedur ini memastikan bahwa pengukuran coating hanya menghitung material coating di atas profil, bukan termasuk profil itu sendiri, sesuai dengan metodologi dalam ASTM D7091.

Seberapa sering prosedur BMR harus diulangi saat inspeksi?

Prosedur BMR wajib diulangi setiap kali terjadi perubahan signifikan pada variabel permukaan. Ini mencakup, namun tidak terbatas pada: perpindahan ke area kerja atau komponen yang berbeda, penggunaan batch material baja baru, perubahan parameter blasting yang menghasilkan profil berbeda, atau sesuai dengan interval yang ditetapkan dalam Project Quality Plan. Idealnya, verifikasi pengukuran dengan shim dilakukan secara harian untuk memonitor konsistensi.

Apakah NOVOTEST TP-1M sudah sesuai dengan standar ASTM D7091?

Ya, Alat Ukur Ketebalan Lapisan NOVOTEST TP-1M secara eksplisit mendukung standar ASTM D7091, seperti yang tercantum dalam daftar standar yang didukung oleh alat ini. Fitur-fiturnya, seperti kemampuan statistik built-in, penyimpanan data yang besar, dan ketersediaan probe DSH untuk permukaan pasca blasting, membuatnya sangat sesuai untuk menjalankan prosedur kalibrasi BMR yang diamanatkan oleh standar tersebut.

Rekomendasi Coating Thickness Meter

References

1. ASTM International. (2023). ASTM D7091-22: Standard Practice for Nondestructive Measurement of Dry Film Thickness of Nonmagnetic Coatings Applied to Ferrous Metals and Nonmagnetic, Nonconductive Coatings Applied to Non-Ferrous Metals. West Conshohocken, PA.
2. International Maritime Organization. (2006). Performance Standard for Protective Coatings (PSPC) for Dedicated Seawater Ballast Tanks. Resolution MSC.215(82).
3. Munger, C. G., & Vincent, L. D. (2014). Corrosion Prevention by Protective Coatings (3rd ed.). NACE International.
4. KTA-Tator, Inc. (2020). Surface Profile and Coating Thickness: The Importance of Proper Gage Calibration. KTA University.
5. Novotest. (2024). NOVOTEST TP-1M Coating Thickness Gauge Technical Datasheet and User Manual. Novotest LLC.
