Alat Ukur Ketebalan Lapisan NOVOTEST TP-2020 BT: Prosedur Ukur Ketebalan di Tepi Panel

Korosi adalah musuh bebuyutan struktur logam, dan serangannya hampir selalu dimulai dari titik terlemah: tepi panel. Statistik di lapangan menunjukkan bahwa lebih dari 60% kegagalan coating prematur berasal dari area tepi yang Dry Film Thickness (DFT)-nya tidak memenuhi spesifikasi. Ketika lapisan pelindung terlalu tipis di sudut atau kontur rumit, kelembaban dan oksigen menemukan jalur masuk sempurna, memicu korosi yang bisa merambat cepat dan menggerogoti integritas struktur. Ini bukan sekadar masalah estetika, melainkan risiko keselamatan dan pembengkakan biaya perbaikan yang signifikan. Banyak inspektur pelapisan frustrasi karena alat ukur konvensional memiliki probe yang terlalu besar untuk menjangkau area sempit ini, menghasilkan data yang tidak akurat atau bahkan tidak bisa mengukur sama sekali. Di sinilah Alat Ukur Ketebalan Lapisan NOVOTEST TP-2020 BT hadir sebagai game-changer. Dengan probe eksternal berujung kecil dan konektivitas nirkabel, alat ini merancang ulang prosedur ukur ketebalan tepi panel menjadi proses yang presisi, efisien, dan terdokumentasi dengan baik. Artikel ini akan membongkar panduan terstruktur untuk memastikan setiap inci tepi panel Anda terlindungi sempurna sesuai standar.

1. Checklist Utama Prosedur Pengukuran Ketebalan di Tepi Panel
2. Penjelasan Tiap Poin Penting dalam Prosedur
3. Standar atau Regulasi Terkait Pengukuran Tepi Panel
4. Tools yang Direkomendasikan: NOVOTEST TP-2020 BT dan Aksesori
5. Kesalahan yang Sering Terjadi Saat Mengukur Ketebalan di Tepi Panel
6. Quick Audit Template untuk Inspeksi Ketebalan Tepi Panel
7. Kesimpulan
8. FAQ
   1. Bagaimana prosedur ukur ketebalan di tepi panel yang benar?
   2. Mengapa pengukuran tepi panel sangat penting dalam kontrol kualitas coating?
   3. Apa keunggulan NOVOTEST TP‑2020 BT untuk pengukuran area sempit dan kontur rumit?
   4. Standar apa yang harus dipatuhi saat mengukur Dry Film Thickness di tepi panel?
9. References

Checklist Utama Prosedur Pengukuran Ketebalan di Tepi Panel

Ketika Anda berada di lapangan dengan tenggat waktu ketat, mengingat setiap detail teknis bisa menjadi tantangan. Checklist ini Anda rancang sebagai panduan cepat dan esensial untuk menjalankan prosedur ukur ketebalan tepi panel secara konsisten setiap hari. Ikuti langkah-langkah ini sebagai dasar sebelum masuk ke pengukuran yang lebih mendetail:

• Persiapan Permukaan: Anda harus membersihkan tepi panel secara menyeluruh dari segala kontaminan seperti debu, minyak, percikan las (weld spatter), atau korosi ringan. Permukaan yang kotor adalah sumber utama kesalahan pembacaan.
• Kalibrasi Alat: Lakukan kalibrasi pada substrat telanjang (bare substrate) yang bersih dan memiliki profil permukaan serupa. Gunakan foil kalibrasi yang sesuai dengan rentang ketebalan target Anda dan ikuti instruksi pabrikan NOVOTEST TP-2020 BT.
• Penentuan Titik Ukur: Hindari mengukur langsung di ujung paling tepi. Tandai titik ukur Anda pada jarak yang seragam, idealnya ≥10 mm dari tepi lembaran, atau ikuti spesifikasi proyek yang berlaku. Buat grid titik jika area tepi cukup lebar.
• Teknik Probe: Gunakan probe eksternal mini. Posisikan probe dengan sudut 0° (tegak lurus) terhadap permukaan. Untuk geometri yang sangat rumit, Anda bisa menggunakan sudut 45° dengan hati-hati. Pastikan kontak stabil dan konsisten.
• Pengambilan Data: Ambil minimal tiga bacaan pada setiap titik yang Anda tandai. Catat setiap nilai, lalu hitung rata-ratanya. Perhatikan juga rentang nilai (min-max) untuk melihat variasi ketebalan.
• Evaluasi: Bandingkan rata-rata DFT yang Anda peroleh dengan standar yang ditetapkan dalam spesifikasi proyek (misalnya, minimum 320 µm sesuai ISO 12944). Segera tandai dan laporkan setiap area yang nilainya di bawah ambang batas.

Penjelasan Tiap Poin Penting dalam Prosedur

Checklist di atas terlihat sederhana, tetapi eksekusinya di lapangan menuntut disiplin tinggi. Seringkali, kesalahan kecil pada satu langkah dapat mengakibatkan bias data yang signifikan. Mari kita bedah setiap poin untuk memastikan prosedur ukur ketebalan tepi panel Anda benar-benar bebas dari kesalahan.

Pertama, soal Persiapan Permukaan. Anda tidak bisa mengabaikan langkah ini. Partikel debu atau lapisan minyak tipis sekalipun akan menciptakan celah antara probe dan substrat, yang terbaca sebagai ketebalan tambahan. Hasilnya, Anda bisa mendapatkan pembacaan palsu yang lebih tebal dari kondisi sebenarnya, memberikan rasa aman yang keliru. Selalu gunakan kain bebas serabut dan, jika perlu, pembersih solvent yang cepat menguap dan tidak meninggalkan residu. Lingkungan kerja juga harus Anda pastikan kering dan bebas dari getaran yang bisa mengganggu stabilitas probe.

Kedua, Kalibrasi Alat adalah jantung dari akurasi. Kalibrasi bukanlah prosedur sekali jalan di pagi hari. Anda wajib melakukan kalibrasi ulang setiap kali berganti jenis atau ketebalan substrat, atau setelah melakukan sekitar 50 kali pengukuran. Fitur auto-zero pada NOVOTEST TP-2020 BT sangat membantu mempercepat langkah ini. Letakkan probe pada base plate (pelat dasar) telanjang, tekan tombol, dan alat akan secara otomatis mengenali titik nol sebelum Anda menempelkan foil kalibrasi.

Ketiga, Penentuan Titik Ukur menjadi krusial pada area tepi karena geometrinya yang tidak rata. Anda harus menghindari area yang memiliki cacat seperti goresan, las-an, atau lipatan. Rekomendasi jarak 10 mm dari ujung lembaran logam sering menjadi acuan, namun beberapa standar ketat mungkin meminta jarak 15 mm untuk menghindari edge effect. Buatlah denah pengukuran sederhana agar pola titik ukur terdokumentasi dan dapat diulangi.

Keempat, Teknik Probe memerlukan kepekaan. Probe eksternal tipe F dengan ujung kecil, seperti yang kompatibel dengan TP-2020, adalah andalan Anda. Tantangan terbesar di tepi panel adalah menjaga probe tetap tegak lurus. Kemiringan sekecil apa pun akan menghasilkan bacaan yang lebih tinggi dari nilai sebenarnya. Untungnya, NOVOTEST TP-2020 BT memiliki indikator kontak yang memberi sinyal visual atau suara ketika tekanan dan posisi probe sudah stabil, sehingga Anda tidak perlu menerka-nerka.

Kelima, Pengambilan Data dengan pembacaan tunggal sangat tidak representatif, terutama di area tepi yang ketebalannya seringkali tidak homogen. Dengan mengambil minimal tiga bacaan, Anda dapat membuang data outlier yang mencurigakan dan menghitung rata-rata yang lebih mendekati kondisi nyata. Mode statistik pada TP-2020 BT akan mengotomatiskan perhitungan ini untuk Anda, menampilkan nilai rata-rata (average), minimum, dan maksimum secara real-time di layar.

Terakhir, pada tahap Evaluasi, Anda harus langsung dan tegas. Bandingkan hasil rata-rata DFT Anda dengan nilai spesifikasi proyek, yang umumnya mengacu pada standar seperti ISO 19840 atau SSPC-PA 2. Jika Dry Film Thickness di bawah nilai minimum yang disyaratkan, area tersebut tidak boleh dibiarkan. Segera beri instruksi untuk touch-up coating atau pelapisan ulang pada tepi panel yang bermasalah. Menunda perbaikan hanya akan memberikan waktu bagi korosi untuk mulai bekerja.

Standar atau Regulasi Terkait Pengukuran Tepi Panel

Prosedur ukur ketebalan tepi panel yang Anda terapkan tidak boleh berdiri sendiri. Prosedur itu harus berpijak pada standar industri yang diakui secara global agar hasil inspeksi Anda memiliki legitimasi teknis dan diterima oleh semua pemangku kepentingan proyek. Inilah mengapa Anda perlu menyelaraskan setiap langkah Anda dengan pedoman terbaru.

Beberapa standar kunci yang memayungi aktivitas pengukuran ketebalan lapisan di area kritis ini meliputi:

• ISO 2808: Standar ini adalah acuan utama yang menjabarkan berbagai metode pengukuran ketebalan lapisan cat kering. Di dalamnya, Anda akan menemukan panduan spesifik untuk pengukuran pada substrat yang melengkung, area yang sulit dijangkau, dan tepi panel.
• SSPC-PA 2: Standar yang sangat praktis ini mengatur frekuensi pengukuran, jumlah titik ukur per area, dan lokasi pengambilan data. SSPC-PA 2 secara eksplisit merekomendasikan agar inspektur menempatkan titik ukur di dekat tepi (edges) sebagai bagian dari inspeksi kritis karena area ini paling rentan terhadap cat tipis.
• ASTM D7091: Standar ini memberikan spesifikasi teknis untuk alat ukur ketebalan lapisan non-magnetik pada substrat ferromagnetik, serta prosedur verifikasi kinerjanya. NOVOTEST TP-2020 BT, yang memakai prinsip induksi magnetik, selaras dengan ketentuan ini.

Penerapan standar-standar ini membawa kita pada pentingnya toleransi. Secara umum, sistem pelapisan harus memenuhi aturan 80/20, di mana 80% dari seluruh pengukuran harus mencapai atau melampaui DFT nominal, dan 20% sisanya boleh berada di antara 80% hingga 100% dari DFT nominal, tanpa ada satu pun titik yang di bawah 80% dari nominal. Namun, untuk area tepi panel, banyak spesifikasi proyek menerapkan pengetatan aturan. Titik tipis (thin spots) di tepi seringkali tidak ditoleransi sama sekali karena risiko korosinya yang sangat tinggi. Selalu periksa lembar spesifikasi proyek Anda untuk konfirmasi.

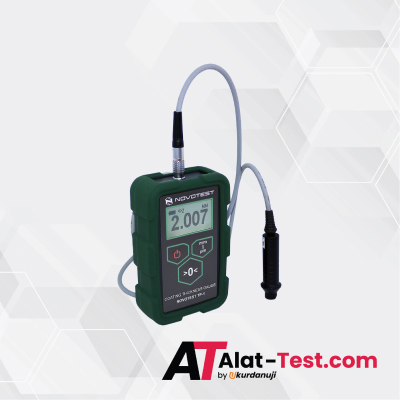

Tools yang Direkomendasikan: NOVOTEST TP-2020 BT dan Aksesori

Untuk mengeksekusi prosedur ukur ketebalan tepi panel dengan presisi tinggi, Anda tidak bisa hanya mengandalkan alat ukur coating biasa. Anda membutuhkan perangkat yang secara spesifik dirancang untuk mengatasi keterbatasan akses dan geometri rumit. Alat Ukur Ketebalan Lapisan NOVOTEST TP-2020 BT bersama ekosistem aksesorinya adalah solusi terpadu yang menjawab semua tantangan itu.

Unit utama TP-2020 BT hadir dengan desain ultra-portabel (122x60x25 mm) yang ringan dan mudah dioperasikan dengan satu tangan. Konektivitas Bluetooth-nya memungkinkan Anda mentransfer data pengukuran secara nirkabel ke laptop atau tablet, sehingga proses dokumentasi menjadi jauh lebih efisien. Kapasitas penyimpanannya yang masif, hingga 100.000 bacaan, memastikan Anda tidak akan kehabisan memori saat berkeliling di lokasi proyek yang luas.

Namun, bintang sesungguhnya dari alat ini adalah sistem probe eksternalnya. Untuk pengukuran di tepi panel yang sempit, probe magnetik tipe F-0.3 atau F-0.5 adalah pilihan ideal. Dengan ujung probe yang sangat kecil (diameter hanya 5 mm untuk F-0.3 dan 8 mm untuk F-0.5), probe ini dapat dengan mudah masuk ke sudut dan kontur yang tidak bisa dijangkau oleh probe konvensional. Rentang ukurnya, dari 0 hingga 500 µm, sangat pas untuk aplikasi cat pelindung.

Untuk melengkapi sistem, Anda membutuhkan Kit Kalibrasi Bersertifikat yang terdiri dari base plate baja karbon dan foil kalibrasi dengan rentang ketebalan yang Anda targetkan. Ditambah lagi, software Novotest Link memungkinkan Anda melakukan dokumentasi dan pembuatan laporan inspeksi secara real-time. Berikut perbandingan singkat yang menunjukkan mengapa TP-2020 BT lebih unggul untuk tugas di tepi panel:

Kesalahan yang Sering Terjadi Saat Mengukur Ketebalan di Tepi Panel

Bahkan seorang inspektur berpengalaman pun bisa terjebak dalam kesalahan klasik yang mengompromikan validitas prosedur ukur ketebalan tepi panel. Mengenali jebakan-jebakan ini adalah langkah pertama untuk menghindarinya. Tujuan Anda bukan hanya mendapatkan angka di layar, tetapi angka yang secara akurat mewakili kondisi perlindungan anti-korosi yang sebenarnya.

Berikut adalah beberapa kesalahan paling umum dan cara praktis mengatasinya:

• Mengabaikan Pembersihan Permukaan: Akar dari inkonsistensi data hampir selalu adalah kontaminasi. Solusi: Jadikan pembersihan sebagai langkah wajib yang tidak bisa ditawar. Jika perlu, gunakan penggarit (scraper) plastik untuk mengangkat kotoran membandel sebelum mengelapnya.
• Kalibrasi pada Substrat yang Tidak Mewakili: Jika Anda mengkalibrasi alat pada permukaan datar yang ideal, lalu mengukur pada permukaan berprofil hasil blasting, hasil Anda akan meleset. Solusi: Kalibrasi selalu pada bare substrate yang memiliki profil kekasaran yang sama dengan benda kerja.
• Probe Tidak Tegak Lurus: Kesalahan paling sering terjadi saat mengukur di tepi yang miring. Solusi: Gunakan probe dengan dudukan bersudut jika tersedia, atau latih tangan Anda untuk menjaga sudut 90°. Perhatikan indikator kontak pada NOVOTEST TP-2020 BT.
• Mengukur Terlalu Dekat dengan Tepi (Kurang dari 5 mm): Di sinilah “edge effect” terjadi. Medan magnet dari probe bisa “bocor” dari sisi material, menyebabkan bacaan yang salah (biasanya lebih rendah). Solusi: Patuhi aturan jarak minimum 10 mm dari tepi.
• Tidak Memperhitungkan Kelengkungan Panel: Pada panel dengan radius kecil, probe standar mungkin tidak dapat menempel sempurna. Solusi: Gunakan probe khusus untuk permukaan cekung/cembung atau terapkan faktor koreksi yang terverifikasi.
• Hanya Satu Bacaan: Mengambil satu bacaan dan menganggapnya final adalah resep untuk bencana. Solusi: Selalu lakukan pengukuran multipoint untuk menangkap variasi ketebalan lokal yang sangat mungkin terjadi di tepi panel.

Quick Audit Template untuk Inspeksi Ketebalan Tepi Panel

Memiliki prosedur yang baik tidaklah cukup jika Anda tidak dapat memverifikasinya secara konsisten. Di sinilah sebuah template audit cepat berperan sebagai alat kendali mutu langsung di lapangan. Gunakan template ini untuk memastikan bahwa setiap langkah dalam prosedur ukur ketebalan tepi panel telah Anda atau tim Anda lakukan dengan benar sebelum meninggalkan area kerja.

Template ini bisa Anda cetak pada kartu kecil atau simpan di aplikasi catatan smartphone Anda. Strukturnya sederhana dengan kolom-kolom esensial: No, Parameter yang Diaudit, Status (OK/Tidak), dan Catatan.

Mengadopsi template audit semacam ini mengubah inspeksi dari aktivitas hafalan menjadi proses yang terukur dan tertelusur. Ketika semua item tercentang, Anda memiliki bukti kuat bahwa prosedur telah berjalan dengan benar, sekaligus memudahkan proses serah terima hasil kerja kepada klien atau badan sertifikasi. Ini adalah bentuk disiplin teknis yang membedakan pekerjaan berkualitas tinggi.

Kesimpulan

Prosedur ukur ketebalan tepi panel bukanlah sekadar formalitas inspeksi, melainkan benteng pertama yang menentukan ketahanan jangka panjang struktur terhadap korosi. Data dari lapangan terus membuktikan bahwa pengukuran yang cacat atau terlewat di area sempit ini adalah akar dari kegagalan pelapisan yang memakan biaya besar. Dengan mengikuti checklist yang terstruktur, memahami setiap poin teknisnya secara mendalam, dan secara ketat menyelaraskan metode Anda dengan standar seperti ISO 2808 dan SSPC-PA 2, Anda sudah membangun sistem kendali mutu yang tangguh. Alat yang tepat memegang peranan kunci. NOVOTEST TP-2020 BT, dengan kombinasi probe mini bertenaga dan konektivitas cerdas, memberdayakan Anda untuk mengatasi setiap kontur rumit dengan presisi yang sebelumnya sulit dicapai.

Untuk memastikan proses produksi atau inspeksi Anda didukung oleh perangkat ukur yang andal dan selalu terkalibrasi, konsultasikan kebutuhan alat ukur Anda kepada pemasok terpercaya. CV. Java Multi Mandiri, sebagai supplier dan distributor alat ukur dan pengujian, menyediakan solusi pengukuran coating seperti NOVOTEST TP-2020 BT serta berbagai instrumen presisi lainnya yang akan mendukung setiap langkah Anda dalam menjaga kualitas produk dan memenuhi standar industri.

FAQ

Bagaimana prosedur ukur ketebalan di tepi panel yang benar?

Prosedur yang benar dimulai dengan membersihkan permukaan dari kontaminan, mengkalibrasi alat pada substrat telanjang yang mewakili, dan menentukan titik ukur pada jarak minimal 10 mm dari ujung tepi. Gunakan probe eksternal kecil dan pastikan probe tegak lurus (0°) terhadap permukaan saat menyentuh. Ambil minimal tiga bacaan per titik, hitung rata-ratanya, lalu evaluasi hasil tersebut terhadap spesifikasi Dry Film Thickness (DFT) proyek Anda.

Mengapa pengukuran tepi panel sangat penting dalam kontrol kualitas coating?

Tepi panel adalah area di mana tegangan permukaan cat cenderung menarik lapisan menjauh saat proses curing, sehingga seringkali menghasilkan lapisan yang paling tipis. Area dengan DFT rendah ini langsung terekspos ke elemen korosif seperti air dan oksigen, menjadi titik awal korosi yang bisa menyebar ke seluruh permukaan logam di bawah lapisan cat. Memverifikasi ketebalan di sini memastikan integritas sistem perlindungan anti-korosi secara menyeluruh.

Apa keunggulan NOVOTEST TP‑2020 BT untuk pengukuran area sempit dan kontur rumit?

Keunggulan utamanya terletak pada ketersediaan probe eksternal magnetik dengan ujung yang sangat kecil (mis. tipe F-0.3 berdiameter 5 mm), yang mampu menjangkau sudut dan celah sempit yang tidak dapat diakses probe konvensional. Ditambah dengan koneksi Bluetooth, penyimpanan data masif, dan mode statistik otomatis, alat ini memberikan kombinasi ideal antara akses mekanis yang superior dan manajemen data digital yang efisien untuk prosedur ukur ketebalan tepi panel.

Standar apa yang harus dipatuhi saat mengukur Dry Film Thickness di tepi panel?

Standar internasional utama yang menjadi rujukan meliputi ISO 2808 untuk metode pengukuran lapisan kering, SSPC-PA 2 untuk prosedur penentuan frekuensi dan lokasi titik ukur (termasuk area dekat tepi), serta ASTM D7091 yang menetapkan spesifikasi teknis untuk alat ukur non-magnetik berbasis induksi magnetik. Selalu periksa juga spesifikasi proyek yang mungkin memiliki persyaratan yang lebih ketat dari standar umum.

Rekomendasi Coating Thickness Meter

References

1. ISO 2808:2007. Paints and varnishes — Determination of film thickness.
2. SSPC: The Society for Protective Coatings. SSPC-PA 2, Procedure for Determining Conformance to Dry Coating Thickness Requirements.
3. ASTM International. ASTM D7091-22, Standard Practice for Nondestructive Measurement of Dry Film Thickness of Nonmagnetic Coatings Applied to Ferrous Metals and Nonmagnetic, Nonconductive Coatings Applied to Non-Ferrous Metals.
4. NACE International/AMPP. Protective Coating Inspection Standards and Guidelines.
