Bayangkan Anda sedang melakukan inspeksi rutin pada tangki penyimpanan besar atau badan kapal laut. Anda perlu memeriksa integritas panel logam, namun akses hanya tersedia dari satu sisi luar. Membongkar seluruh struktur atau mengakses sisi belakangnya adalah tindakan yang tidak praktis, berbahaya, dan memakan biaya besar. Inilah dilema klasik yang dihadapi oleh teknisi perawatan dan inspektor Non-Destructive Testing (NDT). Bagaimana Anda bisa mengukur ketebalan dinding logam secara akurat tanpa merusak atau membongkar komponen?
Solusinya hadir melalui teknologi mutakhir yang memungkinkan Anda melakukan pengukuran satu arah. NOVOTEST UT-3M-EMA adalah jawaban atas tantangan tersebut. Alat ukur ketebalan canggih ini memanfaatkan prinsip Electromagnetic Acoustic (EMA) yang memungkinkan Anda mengukur ketebalan logam hanya dari satu sisi. Keunggulan utama yang ditawarkan sangat signifikan: Anda tidak memerlukan cairan kopling atau couplant, dan alat ini mampu mengukur bahkan melalui celah hingga 6 mm. Kombinasi fitur ini menjadikannya instrumen yang sempurna untuk inspeksi NDT di lapangan, menawarkan efisiensi dan akurasi tanpa perlu membongkar apapun.
- Persiapan dan Alat yang Dibutuhkan
- Prosedur Pengukuran Ketebalan Satu Sisi
- Interpretasi Hasil Pengukuran
- Tips dan Best Practices Pengukuran Satu Arah
- Kesalahan Umum yang Harus Dihindari
- Kesimpulan
- FAQ
- References
Persiapan dan Alat yang Dibutuhkan
Sebelum Anda memulai proses pengukuran, persiapan yang matang adalah fondasi untuk mendapatkan data yang valid dan akurat. Teknologi EMA memang lebih toleran terhadap kondisi permukaan dibandingkan metode ultrasonik konvensional, namun bukan berarti Anda dapat mengabaikan tahapan krusial ini. Sub-bab berikut akan memandu Anda melalui alat yang diperlukan, kondisi permukaan ideal, dan pengaturan awal instrumen.
Alat Utama dan Pendukung

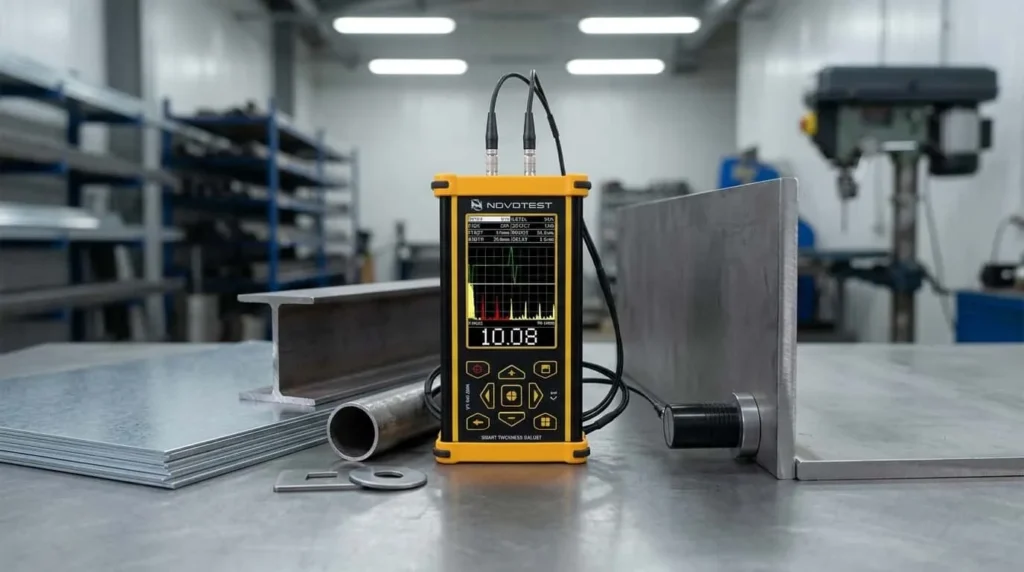

Untuk menjalankan inspeksi secara profesional, Anda memerlukan seperangkat alat yang terdiri dari unit utama dan perlengkapan pendukung. Alat utama yang akan Anda gunakan adalah NOVOTEST UT-3M-EMA, sebuah perangkat yang solid dan dirancang untuk penggunaan di lapangan. Unit ini harus terhubung dengan probe EMA yang sesuai, karena probe inilah yang membangkitkan gelombang akustik langsung pada material.
Selain unit dan probe, siapkan blok kalibrasi standar yang terbuat dari material yang sama atau setidaknya memiliki karakteristik akustik yang serupa dengan objek ukur Anda. Blok ini vital untuk memverifikasi akurasi instrumen. Jangan lupakan alat pendukung lainnya, seperti sarung tangan antistatik untuk melindungi sirkuit sensitif probe dari pelepasan muatan listrik statis (ESD), serta alat pembersih permukaan seperti sikat kawat halus, lap mikrofiber, atau pembersih kimia ringan untuk menyingkirkan kotoran yang mengganggu.
Persiapan Permukaan Logam
Meskipun UT-3M-EMA dapat mengukur melalui lapisan cat tipis atau oksidasi ringan, Anda tetap harus memastikan permukaan area ukur bebas dari kotoran yang dapat menciptakan celah udara berlebihan. Celah ini, meskipun kecil, dapat melemahkan sinyal jika melebihi batas kemampuan alat (celah maksimal 6 mm).
Pertama, bersihkan permukaan logam dari karat lepas, kerak, tanah, atau oli. Anda dapat menggunakan sikat kawat untuk membersihkan area tersebut. Jika terdapat lapisan non-konduktif yang sangat tebal, seperti cat dengan ketebalan lebih dari 1 mm atau lapisan karet, Anda perlu mengikisnya pada titik pengukuran. Tujuannya bukan untuk membuat permukaan mengkilap sempurna, melainkan untuk memastikan probe dapat berinteraksi secara elektromagnetik dengan material dasar logam tanpa hambatan yang signifikan.
Pengaturan Awal Instrumen
Setelah permukaan siap, langkah selanjutnya adalah mengatur instrumen Anda. Hidupkan NOVOTEST UT-3M-EMA dan pilih mode pengukuran satu sisi. Instrumen ini memiliki mode otomatis yang cerdas; mode ini akan menganalisis sinyal balik, memilih metode pengukuran yang paling tepat, dan menafsirkan hasilnya secara langsung. Bagi pengguna baru, mode ini sangat membantu untuk memulai.
Anda mungkin perlu menyesuaikan parameter seperti frekuensi probe dan gain (penguatan sinyal) agar sesuai dengan jenis material dan rentang ketebalan yang Anda perkirakan. Lakukan “zero check” atau pengecekan titik nol sesuai instruksi pabrikan untuk memastikan tidak ada offset dalam sistem elektronik. Pengaturan awal yang benar akan memperlancar seluruh proses inspeksi Anda.
Prosedur Pengukuran Ketebalan Satu Sisi
Setelah semua persiapan selesai, Anda dapat memulai proses pengukuran. Prosedur yang tepat akan memastikan setiap angka yang muncul di layar adalah representasi akurat dari kondisi panel logam yang Anda inspeksi. Ikuti langkah-langkah operasional ini untuk mendapatkan data ketebalan yang andal menggunakan UT-3M-EMA.
Kalibrasi Instrumen
Kalibrasi adalah langkah non-negosiabel. Ambil blok referensi yang telah Anda siapkan dan memiliki nilai ketebalan yang diketahui. Tempelkan probe EMA secara tepat dan stabil pada permukaan blok tersebut. Layar instrumen akan menampilkan pembacaan ketebalan. Jika terdapat perbedaan antara nilai yang ditampilkan dengan nilai aktual blok referensi, gunakan fitur kalibrasi pada alat untuk menyesuaikannya.
Anda harus melakukan verifikasi di beberapa titik berbeda pada blok referensi untuk memastikan konsistensi. Ulangi proses ini minimal pada dua ketebalan berbeda yang mencakup rentang pengukuran Anda (misalnya, satu blok tipis dan satu blok tebal). Kalibrasi ini mengompensasi kecepatan rambat gelombang akustik pada material spesifik tersebut, sehingga hasil pengukuran Anda nantinya valid.
Teknik Pemindaian
Sekarang, letakkan probe pada area ukur yang sesungguhnya. Teknik pemindaian yang benar sangat krusial. Posisikan probe tegak lurus terhadap permukaan material. Tekanan yang konsisten—cukup untuk menjaga kontak stabil tanpa deformasi—adalah kuncinya. Tahan probe dengan stabil selama 2 hingga 3 detik. Amati layar hingga bentuk sinyal atau nilai angka ketebalan menunjukkan pembacaan yang stabil.
Untuk melakukan pemetaan ketebalan pada area yang luas, Anda harus menerapkan grid atau pola pemindaian yang sistematis. Pola grid 10×10 cm adalah standar yang baik untuk memetakan korosi umum. Untuk area yang lebih kritis seperti di sekitar las-an atau tekukan, perpendek jarak grid menjadi 5×5 cm atau lebih rapat. Bergeraklah secara sistematis dari titik ke titik untuk memastikan tidak ada area yang terlewat.
Membaca dan Mencatat Hasil
Saat sinyal sudah stabil, baca nilai ketebalan yang tertera langsung di layar digital UT-3M-EMA. Mode A-scan akan menunjukkan sinyal gelombang mentah, sementara mode B-scan yang canggih memberikan profil penampang material secara grafis untuk analisis yang lebih mudah. Mode ini sangat berguna untuk melihat variasi ketebalan secara visual.
Catat nilai yang Anda baca: nilai minimum, maksimum, dan rata-rata pada setiap titik grid. Anda dapat mencatatnya secara manual pada lembar kerja, namun NOVOTEST UT-3M-EMA dilengkapi dengan data logger internal. Manfaatkan fitur penyimpanan ini untuk merekam ribuan titik ukur secara efisien. Data ini nantinya dapat Anda unduh ke PC untuk pembuatan laporan dan analisis tren lebih lanjut.
Interpretasi Hasil Pengukuran
Angka-angka yang Anda kumpulkan di lapangan tidak berarti apa-apa tanpa interpretasi yang benar. Tahapan ini mengubah data mentah menjadi informasi berharga tentang kondisi aset Anda. Anda akan belajar membandingkan hasil dengan standar, mendeteksi indikasi cacat, serta memahami faktor yang memengaruhi ketidakpastian pengukuran.
Membandingkan dengan Standar
Langkah pertama dalam interpretasi adalah mencocokkan data hasil pengukuran Anda dengan nilai nominal yang tertera dalam spesifikasi desain atau datasheet pabrikan. Industri biasanya menetapkan toleransi penipisan tertentu sebelum sebuah komponen dinyatakan tidak aman. Misalnya, untuk material baja karbon pada bejana tekan, batas aman mungkin adalah penipisan maksimal 20% dari ketebalan desain awal. Toleransi umum pengukuran dengan UT-3M-EMA bisa mencapai ±0.1 mm, tergantung material dan kondisi permukaan. Jika nilai rata-rata hasil ukur Anda mendekati atau melampaui batas toleransi ini, itu adalah sinyal bahaya yang memerlukan perhatian segera.
Mendeteksi Indikasi Cacat
Jangan hanya melihat nilai rata-rata. Penurunan ketebalan secara lokal pada satu titik tertentu adalah indikator kuat adanya mekanisme kerusakan. Sebuah titik dengan pembacaan yang jauh lebih rendah dari sekitarnya dapat menandakan korosi sumuran (pitting), erosi aliran, atau bahkan delaminasi. Anomali pembacaan juga bisa terjadi; misalnya, jika sinyal tiba-tiba hilang atau memantul pada kedalaman yang tidak wajar, ini bisa menjadi petunjuk adanya inklusi non-logam atau retak internal di dalam material. Mode B-scan pada UT-3M-EMA sangat membantu Anda memvisualisasikan anomali ini.
Ketidakpastian Pengukuran
Setiap metode pengukuran memiliki faktor ketidakpastian. Dengan teknologi EMA, Anda harus mempertimbangkan pengaruh suhu operasional. Alat ini memiliki kemampuan koreksi suhu, terutama dengan probe suhu tinggi opsionalnya, namun perubahan suhu drastis pada material ukur tetap harus dicatat. Kekasaran permukaan yang ekstrem juga dapat menyebarkan sinyal dan sedikit mengurangi akurasi. Selain itu, sifat magnetik material, terutama pada baja dengan permeabilitas magnetik tinggi, dapat memengaruhi pembentukan gelombang EMA. Kesadaran Anda akan faktor-faktor ini sangat penting; selalu lakukan verifikasi ulang dengan kalibrasi pada setiap titik mencurigakan atau jika kondisi lingkungan berubah secara signifikan.
Tips dan Best Practices Pengukuran Satu Arah
Agar inspeksi Anda tidak hanya akurat tetapi juga efisien, adopsi praktik-praktik terbaik di lapangan sangat penting. Dengan mengoptimalkan strategi pemetaan, verifikasi, dan manajemen data, Anda dapat meningkatkan keandalan hasil pengukuran dan menghasilkan laporan yang kuat.
Pemetaan Area Kritis
Jangan buang waktu Anda dengan mengukur setiap milimeter permukaan tanpa strategi. Tentukan terlebih dahulu titik-titik ukur prioritas berdasarkan analisis risiko. Area kritis adalah lokasi yang paling mungkin mengalami penipisan, seperti area sambungan las, bagian yang mengalami tekukan atau pembentukan, zona perubahan aliran fluida yang rawan erosi, dan titik-titik yang secara visual menunjukkan tanda korosi. Gunakan template grid atau marker kapur untuk menandai titik ukur pada permukaan. Pendekatan sistematis ini memastikan Anda mengumpulkan data yang representatif dan dapat diulang pada inspeksi berikutnya.
Verifikasi Berkala
Kepercayaan diri Anda terhadap hasil pengukuran harus dijaga sepanjang sesi inspeksi. Lakukan pengecekan ulang alat dengan mengukur blok referensi secara berkala, misalnya setiap 10 hingga 15 menit atau setelah Anda menyelesaikan satu sektor area. Verifikasi ini menjamin bahwa instrumen tidak mengalami pergeseran (drift) akibat perubahan suhu baterai atau faktor lingkungan lainnya. Jika hasil pengukuran blok referensi berada di luar toleransi, kalibrasi ulang instrumen Anda segera sebelum melanjutkan pemindaian.
Manajemen Data Pengukuran
Data yang tercatat baik adalah aset berharga untuk program pemeliharaan prediktif. Manfaatkan fitur penyimpanan data internal UT-3M-EMA untuk menyimpan setiap pembacaan beserta identitas titiknya. Setelah inspeksi selesai, ekspor data tersebut ke PC atau laptop Anda. Dengan perangkat lunak pendukung, Anda dapat membuat laporan profesional, membandingkan data dari waktu ke waktu, dan menganalisis tren laju korosi. Hal ini memungkinkan Anda memprediksi kapan sebuah panel logam akan mencapai batas pensiunnya, sehingga perencanaan perbaikan atau penggantian dapat dilakukan secara proaktif, bukan reaktif.
Kesalahan Umum yang Harus Dihindari
Meskipun prosedurnya tampak sederhana, sejumlah kesalahan umum dapat mengompromikan validitas data Anda. Dengan mengidentifikasi dan memahami penyebabnya, Anda dapat mencegah kesalahan ini terjadi. Berikut adalah tiga jebakan tipikal yang sering menjebak operator di lapangan.
Mengabaikan Kondisi Permukaan
Kesalahan paling mendasar adalah meremehkan persiapan permukaan. Meski NOVOTEST UT-3M-EMA bisa bekerja melalui lapisan tipis, kotoran yang tebal, karat yang terkelupas, atau lapisan coating elastomerik yang tebal (lebih dari 1 mm) bertindak sebagai penghalang. Material-material ini dapat menyerap atau memblokir sinyal elektromagnetik-akustik, sehingga probe tidak dapat membangkitkan gelombang ultrasonik yang efektif di material dasar logam. Akibatnya, pembacaan mungkin tidak muncul, tidak stabil, atau menunjukkan nilai yang salah. Selalu luangkan waktu untuk membersihkan permukaan area ukur.
Prosedur Kalibrasi yang Tidak Tepat
Melewatkan kalibrasi atau melakukannya dengan asal adalah resep untuk bencana pengukuran. Kesalahan sistematis ini akan terbawa ke seluruh data Anda. Pastikan blok referensi yang Anda gunakan terbuat dari material yang sama dengan objek ukur. Mengkalibrasi alat pada blok aluminium, lalu mengukur baja, akan menyebabkan penyimpangan yang signifikan karena kecepatan suara di kedua material tersebut berbeda. Selain itu, jangan hanya mengkalibrasi pada satu titik. Verifikasi pada rentang ketebalan yang Anda targetkan untuk memastikan linearitas instrumen.
Misinterpretasi Sinyal
Lingkungan industri penuh dengan perangkat yang memancarkan interferensi elektromagnetik (EMI), seperti motor listrik besar, mesin las, atau inverter. Noise dari sumber-sumber ini dapat ditangkap oleh probe EMA dan disalahartikan oleh operator yang kurang berpengalaman sebagai sinyal pengukuran yang valid. Anda dapat menghindari ini dengan mengamati kestabilan sinyal. Sinyal interferensi biasanya tidak stabil dan muncul secara acak. Jauhkan probe dan instrumen dari sumber EMI yang kuat, dan jika perlu, gunakan teknik grounding yang tepat untuk mengurangi noise.
Kesimpulan
Mengukur ketebalan panel logam tanpa perlu membongkar komponen atau mengakses sisi belakangnya bukan lagi sebuah kemustahilan. Teknologi Electromagnetic Acoustic (EMA) yang diusung oleh NOVOTEST UT-3M-EMA memberikan solusi konkret untuk tantangan inspeksi satu sisi. Anda dapat melakukan pengukuran yang cepat, akurat, dan sepenuhnya non-destruktif, bahkan pada permukaan yang tidak dilapisi oleh couplant dan melalui celah hingga 6 mm. Keunggulan ini didukung oleh fitur-fitur seperti mode otomatis, tampilan B-scan, dan kemampuan menyimpan data yang memudahkan pekerjaan Anda. Dengan mengikuti prosedur pengukuran yang tepat, menginterpretasi data secara cermat, serta menerapkan best practices dan menghindari kesalahan umum, Anda dapat memastikan integritas aset industri Anda. Metode ini menawarkan efisiensi yang belum pernah ada sebelumnya, mengubah cara kita melakukan inspeksi ketebalan di berbagai sektor industri.
