Nilai Lux Sudah Sesuai Standar Pencahayaan, Tapi Kenapa Ruangan atau Layar Masih Bisa Menyilaukan?

Sebuah kantor bisa saja mencatat illuminance 500 lux persis di ambang yang disyaratkan untuk pekerjaan menulis, membaca, dan pengolahan data, tetapi penghuninya tetap mengeluh silau dari jendela atau merasa layar monitor tampak pudar di siang hari. Ini bukan berarti alat ukurnya salah, melainkan besaran yang diukur belum lengkap. Illuminance (lux) hanya menyatakan seberapa banyak cahaya jatuh pada suatu bidang, sedangkan kenyamanan visual, silau, dan keterbacaan layar ditentukan oleh luminance (candela per meter persegi) — cahaya yang benar-benar dipantulkan atau dipancarkan menuju mata pengamat. Illuminance memang jadi dasar perencanaan pencahayaan ruangan, tetapi angka lux saja tidak mencerminkan kesan terang suatu ruang, karena kesan itu sangat bergantung pada reflektansi permukaan di dalamnya. Ruangan berdinding putih akan terasa jauh lebih terang dibanding ruangan berdinding gelap meski nilai lux keduanya sama persis.

Karena itu, standar pencahayaan modern tidak berhenti pada nilai lux minimum. Batas silau, rasio luminansi antar-permukaan, dan kontras rambu justru dihitung dari luminance, bukan illuminance. Bagi teknisi K3, konsultan lighting, maupun tim quality control yang menangani ruang kerja, ruang pamer, hingga layar tampilan, memahami kapan harus mengukur illuminance dan kapan harus mengukur luminance — serta kapan keduanya dibutuhkan sekaligus — menentukan apakah hasil pengukuran benar-benar menjawab pertanyaan yang diajukan.

Daftar Isi

• Apa Beda Mendasar antara Illuminance dan Luminance?
• Kenapa Dua Ruangan dengan Nilai Lux Sama Bisa Terlihat Berbeda Terangnya?
• Bagaimana Silau Dihitung, dan Kenapa Rumusnya Butuh Data Luminance?
• Apa Arti Kelas L, A, B, dan C pada Lux Meter dan Luminance Meter?
• Bagaimana Metode Pengukuran Luminance dengan Sudut Sempit Bekerja?
• Bagaimana Prosedur Dasar Mengukur Illuminance dan Luminance di Lapangan?
• Studi Kasus: Kenapa QA Monitor Medis Mensyaratkan Illuminance dan Luminance Sekaligus?
• Apa Kesalahan Umum saat Mengukur Illuminance atau Luminance?
• Instrumen seperti Apa yang Dibutuhkan untuk Mengukur Keduanya?
• Kesimpulan
• Pertanyaan yang Sering Diajukan
• Referensi

Apa Beda Mendasar antara Illuminance dan Luminance?

Illuminance (E, satuan lux) adalah fluks cahaya yang jatuh pada satu satuan luas bidang. Besaran ini diukur dengan sensor yang menghadap ke arah datangnya cahaya, sehingga nilainya menggambarkan seberapa “disinari” suatu permukaan — meja kerja, lantai, rak arsip — tanpa peduli warna atau tekstur permukaan itu sendiri.

Luminance (L, satuan cd/m²) berbeda secara fisis: besaran ini menyatakan intensitas cahaya yang dipancarkan atau dipantulkan dari suatu permukaan ke arah tertentu, yaitu arah mata atau kamera pengamat. Karena itu luminance sering disebut satu-satunya besaran fotometrik yang benar-benar berkorelasi langsung dengan kesan terang yang dirasakan mata manusia. Dua permukaan bisa menerima illuminance yang identik, tetapi luminance keduanya berbeda jauh jika reflektansi atau sifat pancarannya berbeda.

Perbedaan ini juga terlihat dari cara instrumen dipakai: lux meter cukup diletakkan pada bidang ukur menghadap sumber cahaya, sedangkan luminance meter harus dibidikkan ke target tertentu dari jarak tertentu, karena yang diukur adalah cahaya yang datang dari arah target itu menuju sensor.

Kenapa Dua Ruangan dengan Nilai Lux Sama Bisa Terlihat Berbeda Terangnya?

Untuk permukaan yang memantulkan cahaya secara difus (mendekati permukaan Lambertian), hubungan antara illuminance dan luminance mengikuti relasi L = ρ·E/π, dengan ρ adalah reflektansi permukaan (0 sampai 1) dan E adalah illuminance dalam lux. Relasi ini yang menjelaskan kenapa kesan terang sebuah ruangan tidak bisa disimpulkan dari angka lux saja.

Sebagai ilustrasi perhitungan — bukan hasil pengujian produk tertentu — pada illuminance 500 lux, permukaan cat putih matte dengan reflektansi sekitar 0,8 akan memiliki luminance sekitar 127 cd/m². Pada illuminance yang sama persis, permukaan gelap dengan reflektansi sekitar 0,1 hanya menghasilkan luminance sekitar 16 cd/m². Kedua permukaan berada di ruangan dengan illuminance identik, tetapi terlihat sangat berbeda terangnya oleh mata karena luminance keduanya berbeda hampir delapan kali lipat.

Implikasinya untuk teknisi: saat klien atau operator melaporkan ruangan “terasa gelap” padahal hasil lux meter sudah memenuhi ambang standar, penyebabnya sering bukan pada tingkat pencahayaan itu sendiri, melainkan pada reflektansi rendah dinding, lantai, atau furnitur di ruangan tersebut. Menambah titik lampu tanpa mengevaluasi luminance permukaan hanya menaikkan angka lux tanpa menyelesaikan keluhan visualnya.

Bagaimana Silau Dihitung, dan Kenapa Rumusnya Butuh Data Luminance?

EN 12464-1 mensyaratkan batas silau langsung dari armatur pencahayaan dievaluasi dengan metode Unified Glare Rating (UGR) dari CIE 117-1995. Rumusnya:

UGR = 8 × log₁₀ [ (0,25/Lb) × Σ (L²·ω / p²) ]

Lb adalah luminance latar belakang di sekitar sumber silau, L adalah luminance sumber silau itu sendiri, ω adalah sudut ruang yang dibentuk sumber terhadap posisi mata pengamat, dan p adalah indeks posisi Guth yang memperhitungkan seberapa jauh sumber silau itu dari garis pandang utama. Skala UGR berkisar 10 (praktis tidak silau) hingga 30 (silau yang sangat mengganggu), dengan ambang umum untuk pekerjaan kantor di angka 19.

Perhatikan bahwa setiap variabel dalam rumus ini adalah luminance (cd/m²), bukan illuminance (lux). Artinya, sebaik apa pun hasil pengukuran lux pada bidang kerja, angka itu tidak bisa langsung dimasukkan ke perhitungan silau. Untuk menilai apakah suatu armatur, jendela, atau permukaan mengkilap berpotensi menyilaukan, yang perlu diukur adalah luminance sumber silau dan luminance latar belakang di sekitarnya — dua kuantitas yang hanya bisa diperoleh dengan luminance meter, bukan lux meter biasa.

Tabel berikut menunjukkan sebagian nilai acuan EN 12464-1 untuk ruang kerja kantor, yang mencantumkan illuminance pemeliharaan (Ēm) sekaligus batas UGR (UGRL) dan indeks renderasi warna (Ra) — bukti bahwa standar pencahayaan modern memang menuntut lebih dari satu besaran:

Apa Arti Kelas L, A, B, dan C pada Lux Meter dan Luminance Meter?

DIN 5032-7 mengklasifikasikan lux meter dan luminance meter ke dalam empat kelas akurasi — L, A, B, dan C — berdasarkan beberapa karakteristik kesalahan yang diukur secara terpisah, di antaranya kesesuaian spektral terhadap kurva respons mata manusia V(λ), kesesuaian respons kosinus terhadap sudut datang cahaya, linearitas, kesalahan penyesuaian antar-rentang ukur, dan total error gabungan. Semakin kecil huruf abjadnya dari C ke L, semakin ketat batas kesalahan yang diizinkan.

Kelas L dipakai untuk pengukuran laboratorium, kelas A untuk kebutuhan yang menuntut akurasi tinggi seperti verifikasi kepatuhan standar pencahayaan kerja atau uji mutu tampilan medis, sedangkan kelas B dan C lebih untuk pengukuran umum atau orientatif. Poin pentingnya: total error 5% pada kelas A adalah batas atas yang diizinkan standar, bukan angka yang otomatis berlaku untuk setiap instrumen berkelas A — instrumen tertentu bisa saja memiliki total error terukur yang jauh lebih baik dari ambang kelasnya, dan itu harus dicek di lembar spesifikasi masing-masing alat, bukan diasumsikan dari label kelas saja.

Bagaimana Metode Pengukuran Luminance dengan Sudut Sempit Bekerja?

Karena luminance adalah cahaya yang datang dari arah tertentu, luminance meter jarak-jauh umumnya memakai sudut pandang ukur yang sangat sempit — sering di kisaran 1° — dilengkapi lensa dan viewfinder optik untuk membidik target secara presisi, mirip cara kerja kamera dengan lensa tele. Diameter bidang yang benar-benar terukur pada jarak tertentu dapat dihitung dengan rumus geometri sederhana:

d = 2 × tan(α/2) × x

dengan α adalah sudut ukur dan x adalah jarak ke target. Sebagai ilustrasi perhitungan untuk sudut ukur 1°: pada jarak 1 meter, diameter bidang yang terukur sekitar 17,5 mm; pada jarak 5 meter sekitar 87 mm; dan pada jarak 10 meter sekitar 175 mm. Semakin jauh target, semakin besar area yang tercakup dalam satu pembacaan.

Implikasi praktisnya: target yang diukur harus berukuran lebih besar dari diameter bidang ukur pada jarak pengukuran yang dipakai. Jika target lebih kecil dari lingkaran ukur tersebut, hasil pembacaan akan bercampur dengan cahaya dari latar belakang di sekeliling target, dan nilai luminance yang tercatat tidak lagi mewakili permukaan yang ingin diperiksa.

Bagaimana Prosedur Dasar Mengukur Illuminance dan Luminance di Lapangan?

1. Tentukan dulu besaran yang relevan dengan kebutuhan: illuminance untuk menilai tingkat pencahayaan pada bidang kerja, atau luminance untuk menilai kecerahan permukaan, layar, atau sumber silau tertentu.
2. Untuk illuminance, posisikan sensor pada bidang ukur — horizontal untuk meja kerja, vertikal untuk rak atau dinding sesuai kebutuhan evaluasi — dan hindari bayangan tubuh operator jatuh pada sensor.
3. Untuk luminance, bidikkan viewfinder ke target, pastikan jarak pengukuran berada dalam rentang fokus adaptor dan target lebih besar dari diameter bidang ukur pada jarak tersebut.
4. Gunakan dudukan tripod bila tersedia agar bidikan sudut sempit tetap stabil selama pembacaan berlangsung.
5. Tunggu pembacaan stabil sebelum mencatat nilai, terutama pada kondisi cahaya yang berfluktuasi.
6. Simpan data secara berkala jika pengukuran perlu didokumentasikan untuk keperluan audit atau laporan.
7. Untuk keperluan silau, kumpulkan luminance sumber dan luminance latar belakang secara terpisah — jangan membandingkan nilai lux mentah terhadap ambang UGR.

Studi Kasus: Kenapa QA Monitor Medis Mensyaratkan Illuminance dan Luminance Sekaligus?

American Association of Physicists in Medicine (AAPM) menerbitkan pedoman uji penerimaan dan uji konstansi untuk layar tampilan medis lewat laporan Task Group 18 (TG18). Kriteria utamanya mencakup luminance maksimum layar dan luminance ratio (LR, perbandingan luminance maksimum terhadap luminance minimum yang bisa ditampilkan layar): layar primer (untuk diagnosis utama) disyaratkan memiliki luminance maksimum lebih dari 170 cd/m² dengan LR lebih dari 250, sedangkan layar sekunder disyaratkan luminance maksimum lebih dari 100 cd/m² dengan LR lebih dari 100. Kedua kriteria ini murni besaran luminance layar itu sendiri.

Namun luminance layar saja tidak cukup untuk memastikan gambar tetap terbaca dengan baik. Laporan lanjutan AAPM Task Group 270 memperkenalkan ambience ratio (AR), yaitu perbandingan antara luminance cahaya ambien di ruang baca (Lamb) terhadap luminance minimum layar (Lmin). AR disarankan berada di bawah 1/4 agar kontras pada area gelap citra tetap terlihat jelas, dan kondisi ini pada praktiknya biasanya tercapai pada ruang baca dengan illuminance ambien sekitar 25 hingga 75 lux.

Di sinilah kombinasi kedua besaran menjadi penting: menilai kelayakan sebuah stasiun pembacaan citra medis membutuhkan pengukuran illuminance di ruangan (untuk memastikan cahaya ambien tidak berlebihan) sekaligus luminance pada layar itu sendiri (untuk memastikan rentang kecerahan dan kontras layar memenuhi ambang). Standar pengujian dan konstansi sistem tampilan citra medis di Jerman, DIN 6868-157, juga secara eksplisit membutuhkan kedua jenis instrumen ini dalam satu prosedur pengujian. Satu angka saja — baik hanya illuminance ruangan maupun hanya luminance layar — tidak bisa menyimpulkan apakah kondisi pembacaan citra sudah layak secara keseluruhan.

Apa Kesalahan Umum saat Mengukur Illuminance atau Luminance?

• Mengarahkan lux meter ke sumber cahaya untuk menilai silau. Lux meter mengukur cahaya yang jatuh pada sensornya, bukan cahaya yang dipancarkan sumber ke arah mata pengamat — untuk silau yang dibutuhkan adalah luminance sumber dan latar belakangnya.
• Mengabaikan reflektansi permukaan saat menilai kesan terang ruangan. Menaikkan illuminance tanpa mengevaluasi luminance permukaan tidak selalu menyelesaikan keluhan ruangan yang “terasa gelap”.
• Mengukur luminance pada target yang lebih kecil dari diameter bidang ukur pada jarak tersebut, sehingga hasil tercampur cahaya dari latar belakang target.
• Tidak menjaga jarak dan sudut bidik tetap stabil selama pengukuran sudut sempit, terutama tanpa bantuan tripod.
• Menyamakan kelas akurasi instrumen dengan kebutuhan aplikasi, misalnya memakai instrumen kelas B atau C untuk kebutuhan yang secara standar mensyaratkan kelas A dengan sertifikat kalibrasi.
• Mengabaikan kesesuaian spektral sensor terhadap sumber cahaya yang diukur, yang menjadi persoalan tersendiri terutama saat sumber cahayanya adalah LED dengan spektrum berbeda dari lampu kalibrasi standar.

Instrumen seperti Apa yang Dibutuhkan untuk Mengukur Keduanya?

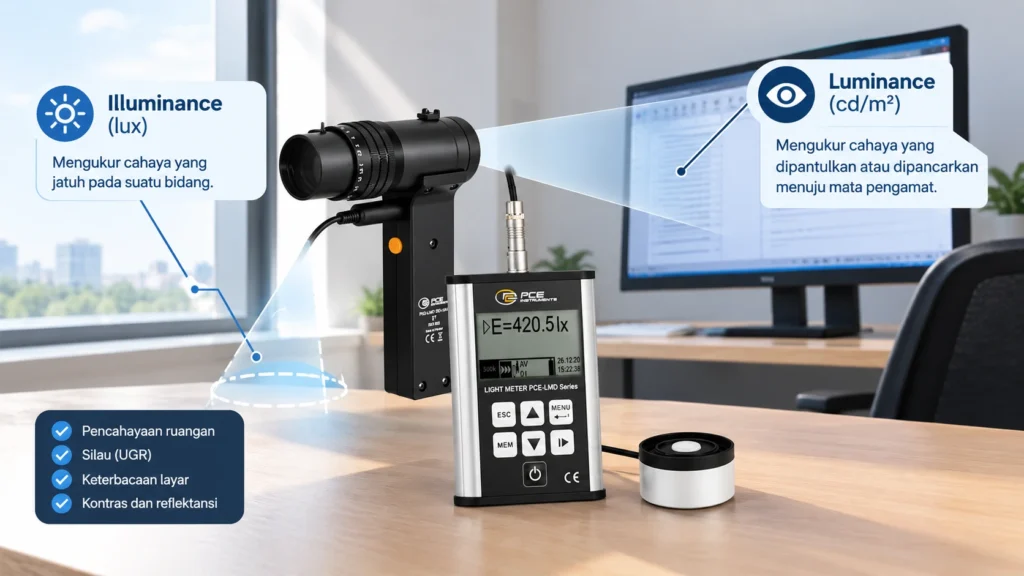

Environmental Meter PCE-LMD 200-LD-KIT incl. luminance accessory relevan justru karena menggabungkan dua fungsi yang selama ini dibahas terpisah di atas dalam satu paket: sensor lux dasar untuk illuminance, dan adaptor luminance PCE-LMD LMA1 untuk luminance jarak-jauh bersudut sempit.

Untuk fungsi illuminance, sensor ini bekerja pada tiga rentang dengan resolusi dan akurasi berikut:

Menariknya, total error ≤2,0% ini lebih ketat dari batas atas yang diizinkan DIN 5032-7 untuk Kelas A (5%), sehingga instrumen ini punya margin akurasi yang cukup lega di dalam kelasnya sendiri untuk kebutuhan verifikasi illuminance ruang kerja sesuai EN 12464-1 dan EN 12464-2, sekaligus mendukung ISO/CIE 19476 dan EN 12665 sebagai acuan karakterisasi kinerja alat.

Untuk fungsi luminance, adaptor PCE-LMD LMA1 memiliki sudut ukur 1° dengan lensa 100 mm, rentang fokus dari 1 meter hingga tak terhingga, kalibrasi error ±1%, tipe viewfinder untuk membidik target, dan dudukan tripod untuk menjaga stabilitas bidikan pada jarak jauh — persis kombinasi yang dibutuhkan untuk mengukur luminance sumber silau, permukaan reflektif, papan rambu, atau layar swaluminous seperti yang dibahas pada bagian silau dan studi kasus di atas.

Fitur pendukung lain yang relevan untuk kebutuhan lapangan maupun dokumentasi: layar LCD dengan refresh 1 kali per detik, penyimpanan data pada kartu micro-SD 8 GB dengan interval simpan 1 hingga 60 detik, auto-range switching antar-rentang illuminance, probe holder dan batang ekstensi sekitar 1 meter untuk titik ukur yang sulit dijangkau, serta waktu operasi baterai sekitar 23 jam. Dengan proteksi bodi IP20, instrumen ini paling sesuai dipakai pada kondisi kerja indoor dan laboratorium seperti yang dibahas di seluruh artikel ini, dari verifikasi pencahayaan kantor, evaluasi silau dan luminansi permukaan, hingga pengecekan illuminance-luminance untuk stasiun pembacaan citra medis.

Instrumen ini bisa dicek lebih lanjut lewat halaman produk Environmental Meter PCE-LMD 200-LD-KIT incl. luminance accessory untuk melihat kelengkapan paket dan spesifikasi selengkapnya.

Kesimpulan

Illuminance menjawab pertanyaan “seberapa banyak cahaya jatuh di sini”, sedangkan luminance menjawab pertanyaan “seberapa terang permukaan ini terlihat oleh mata”. Keduanya besaran fisis yang berbeda, diatur oleh standar yang berbeda pula — EN 12464-1 dan CIE 117-1995 untuk silau di ruang kerja, AAPM TG18/TG270 dan DIN 6868-157 untuk uji mutu layar medis — dan tidak bisa saling menggantikan satu sama lain.

Nilai lux yang sudah memenuhi ambang standar tetap penting, tetapi hanya menjawab separuh pertanyaan tentang kualitas visual suatu ruang atau tampilan. Separuh lainnya — silau, rasio luminansi, dan keterbacaan — hanya bisa dijawab dengan mengukur luminance secara langsung, dengan metode dan instrumen yang memang dirancang untuk itu.

Pengukuran cahaya yang lengkap berarti mengetahui kapan harus berhenti di angka lux, dan kapan harus melangkah lebih jauh ke angka cd/m².

Pertanyaan yang Sering Diajukan

Apa beda utama antara illuminance dan luminance?

Illuminance mengukur cahaya yang jatuh pada suatu bidang (lux), sedangkan luminance mengukur cahaya yang dipantulkan atau dipancarkan dari permukaan ke arah pengamat (cd/m²). Illuminance tidak dipengaruhi warna atau reflektansi permukaan, sedangkan luminance sangat dipengaruhi keduanya.

Kenapa dua ruangan dengan angka lux sama bisa terlihat berbeda terangnya?

Karena kesan terang yang dilihat mata berasal dari luminance, bukan illuminance. Permukaan dengan reflektansi tinggi akan memiliki luminance lebih besar dibanding permukaan gelap meski menerima illuminance yang identik.

Apakah lux meter biasa bisa dipakai untuk menilai silau atau kecerahan layar?

Tidak secara langsung. Penilaian silau memakai rumus UGR yang seluruh variabelnya adalah luminance (cd/m²), sehingga dibutuhkan luminance meter, bukan lux meter yang hanya mengukur illuminance.

Apa arti kelas A pada lux meter atau luminance meter?

Kelas A adalah salah satu dari empat kelas akurasi pada DIN 5032-7 (L, A, B, C), dengan batas total error maksimum 5%. Kelas ini umum dipakai untuk kebutuhan verifikasi kepatuhan standar pencahayaan kerja maupun uji mutu tampilan yang menuntut akurasi tinggi.

Berapa jarak minimum untuk mengukur luminance dengan adaptor bersudut sempit?

Tergantung spesifikasi adaptornya. Pada adaptor dengan rentang fokus 1 meter hingga tak terhingga, jarak pengukuran minimum yang direkomendasikan adalah 1 meter, dengan diameter bidang ukur yang membesar seiring bertambahnya jarak.

Apakah Environmental Meter PCE-LMD 200-LD-KIT bisa mengukur illuminance dan luminance sekaligus?

Ya. Sensor lux dasarnya mengukur illuminance pada tiga rentang hingga 500.000 lux, sementara adaptor PCE-LMD LMA1 yang disertakan dalam paket memungkinkan pengukuran luminance jarak-jauh dengan sudut ukur 1°.

Apakah instrumen ini relevan untuk pengecekan monitor medis?

Kombinasi pengukuran illuminance ruang baca dan luminance layar sesuai kebutuhan pada standar seperti AAPM TG18/TG270 dan DIN 6868-157 memang mensyaratkan dua jenis pengukuran ini secara bersamaan, dan itulah kombinasi fungsi yang tersedia pada paket ini.

Standar apa saja yang relevan untuk pencahayaan ruang kerja indoor?

EN 12464-1 adalah acuan utama untuk illuminance, UGR, dan kualitas renderasi warna pada ruang kerja indoor, sedangkan CIE 117-1995 menjadi dasar perhitungan silau (UGR) yang dirujuk oleh EN 12464-1.

Bagaimana memastikan hasil pengukuran luminance tidak tercampur cahaya dari sekitar target?

Pastikan ukuran target lebih besar dari diameter bidang ukur pada jarak pengukuran yang dipakai. Diameter ini bisa dihitung dari sudut ukur adaptor dan jarak ke target.

Kenapa hasil pengukuran lux bisa berbeda antara lampu pijar dan LED meski nilainya sama-sama tampak wajar?

Hal ini berkaitan dengan kesesuaian spektral sensor terhadap sumber cahaya yang diukur, sebuah topik tersendiri yang dibahas lebih lanjut di sini.
