Bagaimana Menguji Kekerasan Komponen Aerospace Tipis dengan NOVOTEST T-UD2?

Verifikasi kekerasan pada bilah turbin setipis kartu kredit atau skin panel pesawat seringkali menjadi mimpi buruk bagi insinyur kualitas. Metode konvensional seperti Rockwell atau Brinell tidak bisa diaplikasikan karena beban besarnya akan langsung mendeformasi struktur. Di sisi lain, standar keselamatan penerbangan yang sangat ketat menuntut kepastian bahwa setiap komponen kritis, terutama setelah proses heat treatment seperti nitriding, memiliki ketahanan material yang sempurna. Setiap anomali mikroskopis bisa berujung pada kegagalan fatal. Anda membutuhkan sebuah metode verifikasi non-destruktif yang tidak hanya akurat pada material berdinding tipis (di bawah 3 mm), tetapi juga portabel untuk inspeksi langsung di lini produksi. NOVOTEST T-UD2 hadir menjawab kebuntuan ini. Dengan mengintegrasikan teknologi Ultrasonic Contact Impedance (UCI), alat ini mampu melakukan uji kekerasan komponen aerospace tipis tanpa meninggalkan jejak merusak, memastikan integritas struktural tetap terjaga sambil memenuhi traceability ketat industri dirgantara.

1. Tantangan Utama dalam Uji Kekerasan Komponen Aerospace Tipis
2. Kebutuhan Pengujian yang Harus Dipenuhi
3. Solusi dengan Combined Hardness Tester NOVOTEST T-UD2
4. Cara Kerja dan Aplikasi di Lapangan
5. Studi Implementasi Singkat
6. Keunggulan Dibanding Metode Konvensional
7. Tips Memilih Produk yang Tepat
8. Kesimpulan
   1. FAQ
9. References

Tantangan Utama dalam Uji Kekerasan Komponen Aerospace Tipis

Mengukur kekerasan logam pada komponen pesawat terbuka bukanlah prosedur rutin biasa. Komponen-komponen ini dirancang dengan rekayasa ekstrem, sehingga metode pengujian konvensional seringkali gagal memberikan hasil yang valid. Memahami tantangan ini adalah langkah awal untuk menentukan solusi yang tepat.

Salah satu kendala terbesar adalah sensitivitas geometri. Komponen seperti blade turbin atau saluran bahan bakar memiliki ketebalan antara 0,5 hingga 3 mm. Ketika Anda menerapkan indentasi besar dari metode Rockwell atau Brinell, gaya uji yang tinggi tidak hanya membuat jejak, tetapi seringkali menyebabkan efek “anvil”. Ini adalah fenomena di mana dukungan atau landasan di bawah material tipis memantulkan kembali gaya uji, menghasilkan pembacaan yang keliru—biasanya nilai kekerasan tampak lebih tinggi dari aslinya. Akibatnya, komponen yang sebenarnya lunak bisa lolos inspeksi.

Selain itu, geometri komponen aerospace sangat kompleks. Akses ke area kritis seperti akar blade (root) atau permukaan melengkung pada nose cone sangat terbatas. Probe pengujian bench-top yang besar tidak fleksibel untuk menjangkau titik-titik tersebut. Tantangan diperparah dengan karakteristik perlakuan permukaan. Proses pengerasan seperti carburizing atau anodizing hanya menciptakan lapisan keras setipis mikron. Alat uji harus mampu membedakan kekerasan lapisan tipis ini tanpa penetrasi yang menembus ke inti material yang lebih lunak. Terakhir, semua proses ini harus terekam secara digital demi memenuhi dokumentasi ketat standar AMS (Aerospace Material Specifications) dan ASTM, sesuatu yang sulit dilakukan oleh alat analog konvensional.

Kebutuhan Pengujian yang Harus Dipenuhi

Untuk mengatasi kerumitan di atas, alat uji kekerasan yang ideal untuk industri aerospace harus memiliki spesifikasi teknis yang sangat spesifik. Bukan sekadar alat ukur, melainkan sebuah sistem yang menghilangkan risiko kesalahan inspeksi. Kebutuhan pertama adalah kapasitas beban ringan dengan jejak indentasi mikro. Kunci dari uji kekerasan komponen aerospace tipis adalah gaya uji yang rendah, idealnya di bawah 10 N, yang menciptakan penetrasi sangat dangkal. Ini memastikan bahwa pengukuran hanya mewakili sifat permukaan tanpa memicu deformasi plastis pada struktur tipis di bawahnya.

Selanjutnya, alat uji harus mampu mengabaikan pengaruh massa dan ketebalan. Inilah titik kritis di mana metode Leeb (pantul) tidak lagi relevan. Komponen tipis memiliki massa rendah yang meredam energi pantul, sehingga hasil Leeb tidak akurat. Anda membutuhkan metode yang hasilnya tidak dikorelasikan dengan massa. Alat tersebut juga wajib memiliki preset kalibrasi atau database material yang spesifik. Pengaturan cepat untuk paduan titanium (Ti-6Al-4V), aluminium pesawat (2024, 7075), dan nickel-based superalloy (Inconel) harus tersedia. Ini menghilangkan waktu setup yang lama dan mencegah kesalahan manusia saat memasukkan parameter konversi secara manual.

Portabilitas adalah kebutuhan non-negotiable. Inspektur perlu membawa alat ini ke hanggar untuk mengecek landing gear atau ke bengkel kerja tanpa harus memotong sampel untuk dibawa ke laboratorium. Terakhir, kemampuan eliminasi “wall effect” menjadi fitur vital. Alat harus secara cerdas membaca bahwa ia sedang mengukur permukaan tak-berdimensi, bukan blok padat. Tanpa fitur ini, hasil pengukuran pada dinding tipis tidak akan pernah dapat diandalkan.

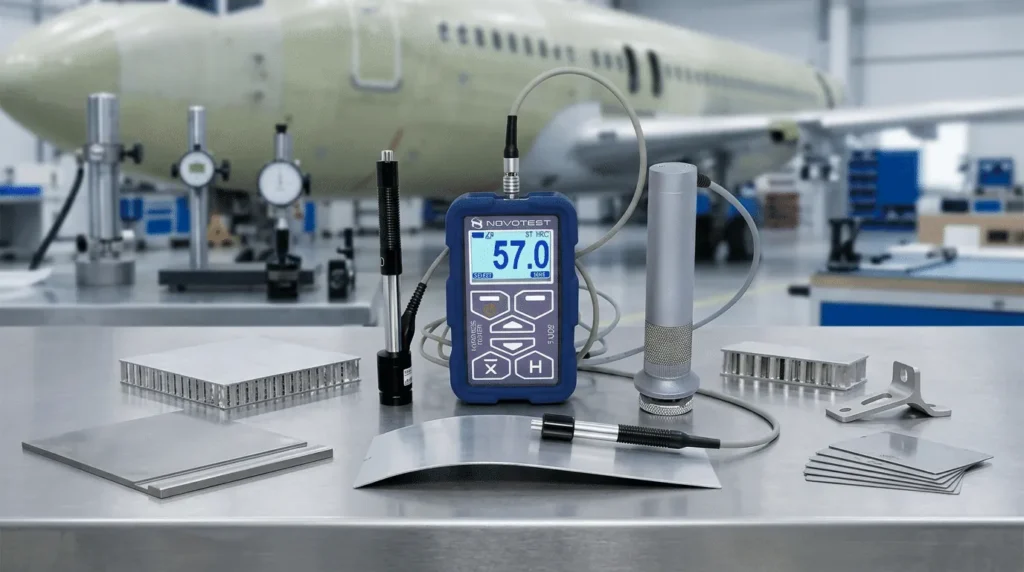

Solusi dengan Combined Hardness Tester NOVOTEST T-UD2

NOVOTEST T-UD2 hadir sebagai jawaban komprehensif atas segala tantangan tersebut. Perangkat ini bukan sekadar hardness tester konvensional, melainkan sebuah platform inspeksi gabungan yang menggabungkan dua teknologi: Leeb dan yang paling krusial untuk sektor dirgantara, Ultrasonic Contact Impedance (UCI). Desainnya yang kokoh, dilengkapi layar sentuh warna dan casing silikon tahan benturan, membuatnya tangguh untuk penggunaan lapangan.

Inti dari keunggulan alat ini terletak pada Teknologi UCI. Bagaimana cara kerjanya? Probe UCI memiliki batang logam silindris dengan berlian Vickers di ujungnya. Batang ini dirangsang beresonansi pada frekuensi ultrasonik tertentu. Saat berlian tersebut menekan permukaan material uji, frekuensi resonansinya akan berubah. Besaran perubahan frekuensi ini berkorelasi langsung dengan luas indentasi yang terbentuk—semakin lunak material, semakin besar jejak indentasi, semakin drastis pergeseran frekuensinya. Perangkat lalu mengkonversi pergeseran frekuensi ini menjadi nilai kekerasan standar seperti HV, HRC, atau HB secara real-time.

Mengapa teknologi ini sempurna untuk aplikasi aerospace? Karena kedalaman indentasi yang dihasilkan sangat minim, umumnya hanya beberapa mikron, dengan gaya uji yang sangat rendah (mulai dari 1 N hingga 10 N). Ini menjawab kebutuhan akan uji kekerasan komponen aerospace tipis tanpa merusak. T-UD2 juga dilengkapi preset kalibrasi bawaan untuk berbagai material. Anda tinggal memilih menu “Titanium” atau “Aluminium Alloy” di layar, dan alat secara otomatis menyesuaikan kurva konversi yang tepat. Fleksibilitasnya bertambah dengan pilihan probe UCI yang berbeda. Ada probe manual standar untuk bagian datar dan probe khusus berdimensi ramping untuk menjangkau bagian tersembunyi seperti celah atau sisi akar gigi roda—sebuah keunggulan yang tidak dimiliki mesin stasioner.

Cara Kerja dan Aplikasi di Lapangan

Menerapkan NOVOTEST T-UD2 untuk verifikasi komponen dirgantara membutuhkan prosedur yang disiplin untuk memastikan data yang akurat dan bebas dari anomali. Berikut adalah panduan langkah demi langkah di lapangan.

Pertama, persiapan permukaan adalah kunci. Meskipun UCI tidak menuntut kemilau cermin seperti pengujian micro-Vickers di lab, tingkat kekasaran permukaan (Ra) harus dikontrol. Idealnya, Ra kurang dari 2 µm untuk hasil paling presisi. Gunakan amplas grit halus atau polishing paper pada area uji, namun berhati-hatilah untuk tidak mengubah struktur mikro akibat panas gesekan. Bersihkan area tersebut dari oli atau debu dengan alkohol isopropil.

Langkah kedua adalah memilih preset kalibrasi. Nyalakan NOVOTEST T-UD2 dan pilih mode UCI. Akses menu database material. Jika komponen Anda terbuat dari Ti-6Al-4V, pilih preset tersebut. Jika material spesifik tidak ada, lakukan kalibrasi kustom cepat menggunakan blok referensi dengan nilai kekerasan yang mendekati target. Selanjutnya, teknik penempatan probe menjadi kritikal pada komponen tipis. Karena benda uji Anda ringan dan rentan bergetar, jangan hanya memegangnya di tangan. Gunakan backing plate khusus atau jig yang terbuat dari baja padat untuk mendukung komponen dari sisi belakang. Ini akan meredam getaran mikro yang dapat mengacaukan sinyal UCI dan mencegah bending lokal saat probe menekan dengan gaya kecil sekalipun. Pastikan probe berdiri tegak lurus 90 derajat terhadap permukaan uji.

Lakukan setidaknya lima kali indentasi untuk mendapatkan statistik yang representatif. Perhatikan deviasi standar yang muncul di layar. Jika Anda mendapati satu hasil yang melonjak ekstrem (outlier), kemungkinan besar itu terjadi akibat posisi uji yang terlalu dekat dengan tepi material atau karena adanya inklusi di bawah permukaan. Abaikan hasil tersebut dan lakukan pengukuran tambahan. Layar T-UD2 akan menampilkan nilai rata-rata kekerasan dalam HV atau dikonversi ke skala lain. Tips troubleshooting: jika hasil tidak konsisten, segera periksa kondisi kopling akustik probe dan pastikan berlian Vickers tidak kotor atau tumpul.

Studi Implementasi Singkat

Untuk memberikan gambaran nyata, mari kita lihat bagaimana teknisi kualitas mengatasi inspeksi bilah turbin yang baru selesai menjalani proses anodizing. Bilah ini memiliki ketebalan dinding rata-rata hanya 1,2 mm dan terbuat dari paduan titanium. Sebelum menggunakan NOVOTEST T-UD2, departemen QC harus mengorbankan satu bilah dari setiap batch produksi untuk dipotong dan dilakukan uji keras mikro di mesin bench. Proses ini destruktif dan memakan waktu hingga 45 menit per sampel, belum lagi biaya material yang terbuang.

Dengan mengadopsi NOVOTEST T-UD2 dan probe UCI gaya 3 N, teknisi langsung memilih preset kalibrasi Ti-6Al-4V dari database. Probe ditempatkan dengan hati-hati pada bagian airfoil blade yang terdukung oleh jig akrilik lunak untuk mencegah goresan. Hanya dalam waktu 10 detik per titik, rangkaian pengukuran menghasilkan nilai kekerasan rata-rata 365 HV dengan deviasi sangat ketat, yaitu ±5 HV. Nilai ini persis berada dalam rentang toleransi spesifikasi desain. Implementasi ini membuahkan penghematan waktu inspeksi hingga 70%. Lebih penting lagi, zero scrap—tidak ada lagi bilah turbin yang harus dihancurkan hanya untuk keperluan uji kualitas. Data pengukuran langsung tersimpan dan siap diekspor untuk dokumen sertifikasi batch.

Keunggulan Dibanding Metode Konvensional

Keunggulan NOVOTEST T-UD2 dalam uji kekerasan komponen aerospace tipis semakin jelas ketika disandingkan dengan metode konvensional. Pertama, ketika berhadapan dengan micro-Vickers bench, T-UD2 menawarkan mobilitas tanpa kompromi. Mesin bench memerlukan sampel dipotong, dicetak resin, dan dipoles—proses yang lambat. Sebaliknya, T-UD2 memberikan data real-time di titik inspeksi tanpa merusak komponen. Meskipun prinsip fisiknya sama-sama menggunakan identasi Vickers, UCI mampu mengkompensasi error yang muncul akibat kurangnya rigiditas benda uji tipis.

Dibandingkan dengan metode Leeb rebound yang juga portabel, superioritas UCI sangat terlihat pada komponen bermassa rendah. Metode Leeb mengukur kecepatan pantul; pada dinding tipis, energi pantul diserap oleh massa yang kecil, menghasilkan pembacaan kekerasan yang secara signifikan lebih rendah. Sinyal UCI tidak bergantung pada massa, menjadikannya satu-satunya metode portabel yang valid untuk bilah turbin atau braket kecil. Terakhir, jika dibandingkan dengan Rockwell, perbedaan beban uji sangat krusial. Beban Rockwell (mulai 60 kg ke atas) menciptakan kawah indentasi besar yang menjadi titik awal retak. T-UD2 dengan beban maksimum 10 N bekerja layaknya operasi laser-dibanding palu godam—presisi, nyaris tak terlihat, dan tanpa tegangan sisa.

Tips Memilih Produk yang Tepat

Memilih hardness tester UCI portabel untuk industri dirgantara bukanlah keputusan yang bisa diambil sambil lalu. Agar investasi Anda tepat sasaran, cermati beberapa aspek teknis berikut. Pertama, pastikan perangkat menyediakan rentang gaya uji yang rendah dan variatif, misalnya dari 1 N hingga 10 N, dan mendukung berbagai tipe probe UCI. Fleksibilitas ini memungkinkan Anda menangani variasi ketebalan, mulai dari honeycomb structure yang sangat rapuh hingga braket solid yang sedikit lebih tebal.

Kedua, periksa ketersediaan dan kemudahan preset kalibrasi. Anda tidak ingin terjebak memasukkan tabel konversi manual setiap ganti batch material. Alat seperti NOVOTEST T-UD2 menyediakan kurva untuk aluminium, titanium, dan baja perkakas yang siap pakai. Ketiga, evaluasi ketangguhan desain. Lingkungan perawatan pesawat penuh dengan potensi benturan, vibrasi, dan perubahan suhu yang drastis. Layar sentuh harus responsif meski tangan Anda bersarung, dan casing harus sudah terlapis pelindung silikon.

Terakhir, namun tidak kalah penting, adalah dukungan teknis. Probe UCI adalah instrumen presisi; ketersediaan suku cadang, khususnya berlian penguji, serta layanan kalibrasi blok referensi dari distributor resmi sangat vital. Fitur-fitur tambahan seperti konektivitas WiFi untuk sinkronisasi real-time ke sistem MES/QMS dan alarm ambang batas (threshold) otomatis akan menyempurnakan efisiensi workflow inspeksi Anda.

Kesimpulan

Kesulitan dalam melakukan uji kekerasan komponen aerospace tipis bukan lagi hambatan yang tidak terpecahkan. Melalui mode UCI pada NOVOTEST T-UD2, Anda kini memiliki metode non-destruktif, portabel, dan sangat presisi yang secara spesifik dirancang untuk menghormati integritas geometri komponen berharga Anda. Teknologi ini berhasil menjembatani jurang antara tuntutan akurasi laboratorium dan kebutuhan mobilitas inspeksi lapangan.

Kombinasi dari preset kalibrasi cerdas, gaya uji rendah, serta eliminasi efek dukungan menjadikan perangkat ini sebagai standar baru dalam quality assurance dirgantara. Mulai dari blade turbin hingga komponen aktuator kecil, setiap pengukuran memberikan hasil yang langsung tervalidasi tanpa menghasilkan scrap atau komponen rusak. Implementasi alat ini tidak hanya mengurangi risiko kegagalan fungsional di udara, tetapi juga memangkas biaya operasional dan mempercepat waktu siklus inspeksi secara dramatis. Untuk memastikan Anda mendapatkan konfigurasi probe dan blok referensi yang paling sesuai dengan aplikasi spesifik, langkah terbaik adalah menghubungi mitra teknis yang berpengalaman.

Sebagai distributor resmi alat ukur dan pengujian, CV. Java Multi Mandiri menyediakan NOVOTEST T-UD2 dan berbagai solusi hardness tester lainnya untuk mendukung rigor pengujian industri dirgantara, manufaktur presisi, dan otomotif di Indonesia. Kami memahami bahwa setiap aplikasi memiliki keunikan; oleh karena itu, tim teknis kami siap membantu Anda merekomendasikan konfigurasi alat dan probe yang tepat. Dapatkan informasi lebih lengkap tentang kapabilitas kami sebagai mitra pengadaan alat ukur di halaman CV. Java Multi Mandiri. Bila Anda ingin mendiskusikan kebutuhan uji kekerasan komponen spesifik Anda, jangan ragu untuk mengakses layanan konsultasi gratis kami.

FAQ

Berapa ketebalan minimum yang bisa diuji dengan metode UCI pada NOVOTEST T-UD2?

Dengan probe UCI standar, Anda dapat mengukur material dengan ketebalan hingga kurang dari 1 mm. Namun, aturan praktis yang aman adalah ketebalan harus minimal 8–10 kali kedalaman indentasi. Untuk material sangat tipis, pengguna wajib menggunakan backing plate yang masif untuk meredam efek getaran.

Apakah perlu melakukan kalibrasi ulang setiap ganti material?

Tidak selalu, jika material yang Anda gunakan sudah tersedia dalam preset kalibrasi bawaan NOVOTEST T-UD2. Anda tinggal memilih menu material yang sesuai. Namun, jika material memiliki karakteristik khusus yang menyimpang dari database standar, sangat disarankan untuk melakukan kalibrasi kustom cepat dengan blok referensi yang memiliki struktur mikro serupa.

Bagaimana cara memastikan hasil akurat pada permukaan melengkung seperti sudu turbin?

Untuk permukaan melengkung, dimensi radius menjadi kritis. Probe harus memiliki area kontak yang cukup di sekitar indentasi. Gunakan filling piece atau adaptor probe yang radiusnya mendekati kelengkungan komponen. Atau, pastikan Anda menggunakan probe UCI berdiameter kecil dan lakukan uji pada puncak kurva dengan backing yang stabil agar probe tidak bergeser.

Apakah data hasil pengukuran bisa diekspor ke PC untuk pelaporan?

Ya, NOVOTEST T-UD2 memiliki memori internal untuk menyimpan hingga 256 hasil pengukuran. Data ini kemudian dapat ditransfer dengan mudah ke PC melalui antarmuka USB atau koneksi nirkabel yang tersedia, memungkinkan Anda membuat laporan kalibrasi, analisis statistik, dan integrasi dokumen traceability sesuai standar.

Rekomendasi Hardness Tester

References

1. ASTM International. (2017). ASTM A1038 – 17 Standard Test Method for Portable Hardness Testing by the Ultrasonic Contact Impedance Method. ASTM.
2. NOVOTEST. (2023). T-UD2 Combined Hardness Tester Technical Datasheet. Novotest R&D.
3. Chandler, H. (1999). Hardness Testing. ASM International.
4. AMS International. (2016). AMS 2759/6A: Gas Nitriding and Heat Treatment of Low-Alloy Steel Parts. SAE International.
5. Herrmann, K. (Ed.). (2011). Hardness Testing: Principles and Applications. ASM International.
