Studi Kasus Penggunaan Differential Pressure Meter PCE-PDA 1L untuk Membuat Data Pengujian Lebih Tertelusur

Ketika hasil pengujian tekanan diferensial dipertanyakan saat audit internal, tim QA/QC biasanya langsung memeriksa catatan pengukuran. Masalah muncul jika data hanya berupa angka yang ditulis tangan di logbook, tanpa informasi pendukung yang menunjukkan kapan tepatnya pengukuran dilakukan, dalam kondisi apa, dan apakah nilai yang tercatat benar-benar stabil. Di sinilah pencatatan otomatis menjadi pembeda antara data yang mudah ditelusuri dan data yang sulit dipertanggungjawabkan.

Skenario studi kasus berikut menggambarkan alur kerja yang dapat diterapkan menggunakan Differential Pressure Meter PCE-PDA 1L untuk memperkuat dokumentasi pengujian. Ini bukan laporan aktual dari laboratorium tertentu, melainkan ilustrasi realistis yang bisa disesuaikan dengan kebutuhan fasilitas pengujian mana pun.

Ringkasan Kasus

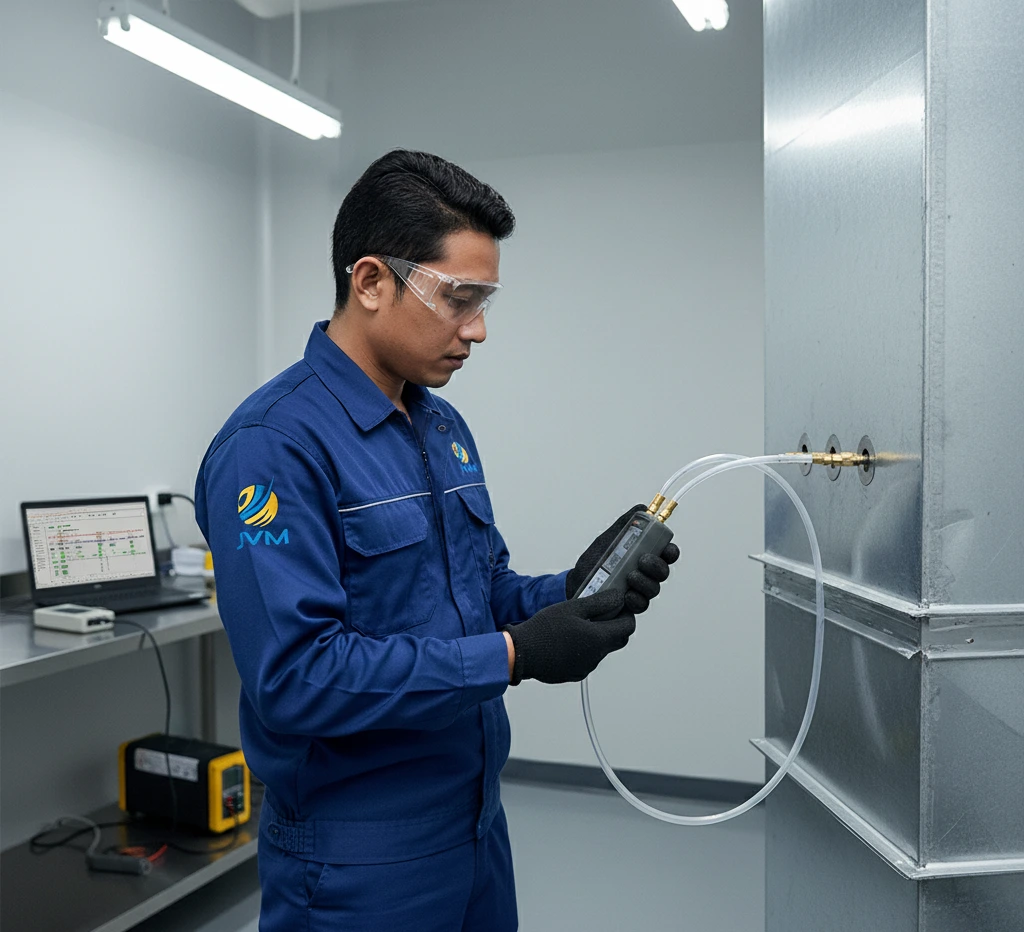

Sebuah laboratorium pengujian melakukan pengecekan tekanan diferensial secara rutin pada sistem saluran udara dan filter. Prosedur sebelumnya mengandalkan pengukuran manual: operator membaca nilai pada manometer analog, mencatatnya di formulir kertas, lalu menyerahkan formulir tersebut ke bagian QA/QC untuk ditinjau.

Seiring meningkatnya permintaan audit dari klien, laboratorium ini menghadapi kendala ketertelusuran. Formulir kertas kadang tidak lengkap, waktu pencatatan tidak konsisten, dan tidak ada cara cepat untuk memverifikasi apakah nilai yang dicatat benar-benar sesuai dengan kondisi nyata di lapangan. Kepala laboratorium mulai mencari alat ukur yang dapat merekam data pengukuran secara otomatis dengan waktu dan nilai yang terdokumentasi.

Differential Pressure Meter PCE-PDA 1L dipertimbangkan karena memiliki fungsi data logger internal, kemampuan mengukur tekanan diferensial hingga ±2 kPa dengan resolusi tinggi, serta mendukung pengukuran suhu dan aliran dalam satu perangkat.

Tantangan QA/QC

Beberapa tantangan yang muncul dalam proses pengujian sebelumnya:

• Pencatatan manual rentan terhadap kesalahan penulisan angka dan waktu yang tidak tepat. Operator kadang menunda pencatatan, sehingga nilai yang ditulis bukan nilai aktual saat pengukuran.
• Tidak ada bukti otomatis bahwa pengukuran dilakukan sesuai jadwal dan prosedur. Saat auditor meminta data historis, tim QA/QC harus mencari tumpukan formulir dan mencocokkan dengan logbook.
• Validasi ulang sulit dilakukan. Jika ada anomali data, tim tidak dapat melihat tren nilai selama periode pengukuran atau memastikan apakah anomali terjadi karena faktor alat atau kondisi proses.
• Perangkat sebelumnya hanya menampilkan nilai sesaat tanpa opsi perekaman. Pengukuran untuk leak test atau pemantauan diferensial pada durasi tertentu memerlukan operator yang terus memantau, menghabiskan waktu dan tenaga.

Titik Kritis Pengujian

Dalam pengukuran tekanan diferensial, beberapa titik kritis yang perlu diperhatikan oleh tim QA/QC:

1. Pengambilan data pada interval yang konsisten. Tanpa pencatat waktu otomatis, sulit memastikan apakah pengukuran dilakukan pada menit yang sama setiap sesi.
2. Stabilitas pembacaan. Tekanan bisa berfluktuasi dalam hitungan detik. Nilai yang diambil terlalu cepat dapat berbeda signifikan dari nilai setelah sistem stabil.
3. Dokumentasi kondisi lingkungan. Suhu sekitar dapat memengaruhi hasil pengukuran, tetapi jarang dicatat jika alat ukur tidak mendukung pengukuran suhu sekaligus.
4. Kemampuan untuk mengulang pengukuran dengan parameter identik. Tanpa log digital yang menyimpan pengaturan dan interval, pengulangan pengukuran sulit dilakukan persis sama.

Solusi Pengukuran

PCE-PDA 1L adalah differential pressure meter portabel yang dirancang untuk pengukuran tekanan diferensial dan relatif pada gas. Beberapa spesifikasi kunci yang relevan untuk skenario ini:

• Rentang ukur tekanan: ±2 kPa, dengan tekanan nominal 2 kPa, tekanan lebih 10 kPa, dan tekanan ledakan 100 kPa.
• Resolusi: Dapat dipilih sesuai kebutuhan. Mode presisi tinggi meningkatkan resolusi hingga sepuluh kali lipat.
• Akurasi: ±0.5% dari nilai akhir, cukup memadai untuk pengujian rutin di saluran udara dan filter.
• Data logger: Kapasitas memori yang cukup untuk menyimpan banyak sesi pengukuran, dengan rentang waktu perekaman yang lebar, dari per detik hingga ratusan jam. Interval perekaman bisa diatur dari sangat singkat hingga belasan jam.
• Fungsi leak test: Mode khusus untuk mengukur kebocoran dengan durasi dan level tekanan yang bisa ditentukan sebelumnya; setelah pengukuran, perangkat menampilkan deviasi dari titik setel.
• Pengukuran suhu: Rentang 0 hingga 50 °C, resolusi 0,1 °C, akurasi ±1 °C. Suhu dapat dicatat sebagai data pendukung.
• Pengukuran aliran: Dengan pitot tube opsional, alat ini juga bisa menghitung kecepatan aliran dan volume aliran.
• Layar: Graphic LCD dengan backlight, menampilkan nilai min dan max dalam tampilan dua bagian.
• Zero correction: Tombol nol khusus untuk mengoreksi offset sebelum pengukuran.
• Damping (averaging): Dapat diatur dalam rentang tertentu untuk memperoleh pembacaan yang lebih stabil.
• Koneksi tekanan: Nipple 5 mm untuk quick coupling, memudahkan penyambungan dan pelepasan selang.
• Catu daya: Dua baterai AA NiMh yang dapat diisi ulang, plus opsi adaptor USB yang disertakan.
• Dimensi dan bobot: 145 x 85 x 35 mm, sekitar 285 gram, mudah dibawa ke titik pengukuran.

Dengan kombinasi fungsi data logger, leak test, dan perekaman suhu, PCE-PDA 1L dapat mendokumentasikan lebih dari sekadar nilai tekanan diferensial sesaat. Alat ini bisa merekam urutan waktu, nilai maksimum/minimum, dan durasi pengukuran sesuai parameter yang diatur sebelumnya.

Cara Implementasi

Dalam skenario laboratorium ini, implementasi PCE-PDA 1L dapat mengikuti langkah-langkah berikut:

1. Pengaturan sebelum pengukuran. Operator memilih unit tekanan yang diinginkan (tersedia berbagai unit, termasuk Pa, kPa, mbar, mmH2O, inH2O, dan lainnya sesuai standar yang dipakai laboratorium). Setel damping sesuai karakteristik aliran—jika sistem cenderung berfluktuasi, atur averaging pada durasi yang sesuai.
2. Zero correction. Sebelum menghubungkan selang tekanan, tekan tombol nol untuk memastikan baseline bersih. Langkah ini penting untuk mengurangi offset yang dapat memengaruhi seluruh rangkaian data.
3. Pengukuran rutin dengan data logger. Masuk ke mode data logger, tentukan durasi total dan interval perekaman. Misalnya, untuk pemantauan filter selama durasi tertentu dengan interval pengambilan data yang konsisten, alat akan merekam seluruh titik data secara otomatis. Setiap titik menyimpan waktu, nilai tekanan diferensial, dan suhu.
4. Pengujian kebocoran (leak test). Pada pengecekan integritas saluran tekanan, gunakan mode leak test. Tentukan durasi pengukuran dan level tekanan diferensial yang diharapkan. Setelah pengukuran selesai, PCE-PDA 1L menampilkan deviasi dari titik setel, sehingga tim QA/QC bisa langsung mengevaluasi apakah kebocoran masih dalam batas yang diizinkan.
5. Pengukuran aliran jika diperlukan. Jika laboratorium perlu memverifikasi kecepatan atau volume aliran, sambungkan pitot tube opsional melalui quick coupling. Alat akan menghitung nilai aliran dari tekanan diferensial yang terukur.
6. Pengambilan data. Data yang tersimpan di memori dapat dipindahkan ke komputer untuk dokumentasi lebih lanjut. Karena alat memiliki port micro USB dan disertai kabel USB, operator bisa mentransfer data tanpa perlu mengetik ulang.

Dampak yang Dapat Diharapkan

Dari perspektif proses QA/QC, beberapa dampak yang dapat diharapkan dari implementasi ini meliputi:

• Dokumentasi yang lebih terstruktur. Tiap pengukuran dapat terekam dengan timestamp dan parameter pendukung. Saat audit, tim berpeluang menunjukkan log digital yang berisi nilai, interval, dan suhu, yang membantu mengurangi ketergantungan pada catatan kertas.
• Membantu mengurangi risiko kesalahan pencatatan. Nilai tekanan dan suhu bisa langsung tersimpan secara otomatis, meminimalkan potensi selisih antara angka di layar dan yang ditulis operator.
• Deteksi anomali lebih awal. Dengan data terekam pada interval yang rapat, tren nilai dapat diamati. Jika ada penyimpangan bertahap, tim QA/QC berpeluang menyelidiki lebih awal, sebelum masalah membesar.
• Leak test terdokumentasi. Mode leak test menyimpan deviasi dari set point, memberikan bukti kuantitatif yang lebih objektif untuk mendukung penilaian apakah saluran lolos uji kebocoran.
• Fleksibilitas untuk berbagai titik ukur. Desain portabel dan koneksi quick coupling membuat PCE-PDA 1L praktis dipindahkan dari satu titik pengukuran ke titik lain tanpa waktu setup yang lama.

Best Practice agar Pengujian Lebih Konsisten

Beberapa praktik yang dapat diadopsi tim QA/QC untuk menjaga konsistensi pengukuran:

• Standarisasi interval perekaman. Tetapkan interval yang sama untuk jenis pengujian yang sama. Dengan begitu, data antar sesi dapat dibandingkan secara langsung.
• Kalibrasi berkala. Gunakan layanan kalibrasi sesuai standar yang berlaku. PCE Instruments menyediakan sertifikat kalibrasi ISO sebagai aksesori opsional yang dapat dipesan bersama alat, untuk memperkuat ketertelusuran ke standar nasional.
• Bersihkan koneksi tekanan. Nipple 5 mm dan quick coupling perlu dijaga kebersihannya agar tidak ada partikel yang memengaruhi aliran gas ke sensor.
• Gunakan damping yang sesuai. Jangan mengabaikan fitur averaging. Pengaturan yang tepat membantu mengurangi noise dan menghasilkan pembacaan yang lebih representatif, terutama pada aliran yang tidak sepenuhnya stabil.
• Catat kondisi lingkungan secara konsisten. Karena PCE-PDA 1L sudah mengukur suhu, pastikan suhu sekitar dicatat bersamaan dengan data tekanan. Informasi ini berguna jika ada korelasi antara perubahan tekanan diferensial dan suhu operasi.
• Periksa baterai. Alat menggunakan baterai AA NiMh yang dapat diisi ulang. Sebaiknya pastikan baterai terisi penuh sebelum sesi pengukuran panjang untuk membantu meminimalkan risiko data logger terhenti di tengah jalan.

Kesimpulan

Meningkatkan ketertelusuran data pengujian tekanan diferensial tidak selalu memerlukan sistem akuisisi data yang rumit dan mahal. Dalam banyak kasus, perangkat portabel dengan data logger internal seperti Differential Pressure Meter PCE-PDA 1L sudah cukup untuk mengubah proses manual menjadi lebih terdokumentasi.

Dengan fungsi perekaman otomatis, leak test terstruktur, pengukuran suhu, dan opsi kalibrasi bersertifikat, alat ini dapat mendukung tim QA/QC membangun fondasi yang lebih kuat saat harus membuktikan validitas data di hadapan auditor atau klien. Data bukan hanya angka di layar, melainkan rekaman yang bisa ditelusuri kapan saja.
