BIA 600 – Closing Force Measuring Device untuk Pintu Kereta | Pengujian Gaya Tutup Presisi Sesuai EN 14752

Dalam pengujian sarana perkeretaapian, pintu kereta bukan sekadar komponen mekanis—ia adalah elemen keselamatan yang langsung berinteraksi dengan penumpang. Gaya tutup yang terlalu besar berisiko menyebabkan cedera, sementara gaya yang terlalu kecil dapat mengganggu fungsi penguncian dan keselamatan operasional. Di sisi lain, regulasi seperti EN 14752 menuntut pengukuran yang objektif, terdokumentasi, dan dapat ditelusuri.

Bagi Balai Pengujian Transportasi Darat, tantangannya bukan hanya melakukan pengukuran, tetapi memastikan bahwa hasilnya repeatable, terdokumentasi dengan baik, dan memenuhi standar internasional. Metode manual atau alat ukur gaya umum sering kali tidak dirancang khusus untuk dinamika pintu kereta. Di sinilah kebutuhan akan perangkat pengukuran gaya tutup yang dirancang khusus untuk pintu rail vehicle menjadi krusial.

Deskripsi Singkat BIA 600

BIA 600 adalah closing force measuring device yang dirancang khusus untuk mengukur gaya tutup pintu kendaraan rel. Perangkat ini menggabungkan sensor gaya berbasis DMS (strain gauge bridge), unit display dengan data logger, serta perangkat lunak evaluasi untuk analisis sesuai berbagai standar.

Alat ini digunakan untuk:

• Pengujian commissioning pintu kereta baru

• Verifikasi berkala (periodic inspection)

• Investigasi keluhan atau insiden terkait pintu

• Dokumentasi hasil uji untuk keperluan audit dan sertifikasi

Keunggulan utamanya terletak pada kombinasi akurasi pengukuran, kemudahan integrasi dengan software evaluasi, serta ketersediaan spacer sesuai EN 14752:2015 yang memungkinkan pengujian pada berbagai lebar bukaan pintu.

Fungsi & Kegunaan Produk

Fungsi Utama

• Mengukur gaya tutup pintu pada kedua sisi

• Merekam dan menampilkan nilai gaya dalam satuan Newton

• Mengevaluasi hasil sesuai guideline dan standar yang berlaku

• Mendokumentasikan hasil dalam bentuk grafik dan tabel

Kegunaan Spesifik di Lapangan

1. Sebelum pekerjaan (pre-commissioning):

   • Verifikasi parameter pintu sebelum operasional

   • Validasi setting sistem penggerak pintu

2. Saat pekerjaan (pengujian langsung di rangkaian):

   • Pengukuran gaya tutup aktual saat pintu bergerak

   • Identifikasi lonjakan gaya (peak force)

3. Setelah pekerjaan (dokumentasi & analisis):

   • Ekspor data ke Excel atau PDF

   • Evaluasi kesesuaian terhadap EN 14752

   • Penyimpanan log hingga 100 pengukuran pada unit display

Mode Kerja dan Metode Pengukuran

BIA 600 bekerja dengan:

• Sensor DMS bridge untuk mendeteksi deformasi akibat gaya tekan

• Pegas internal dengan spring rate 10 N/mm

• Deteksi gaya dalam rentang 0 – 700 N

• Evaluasi grafik kurva gaya melalui software PinchPilot

Sistem dapat digunakan:

• Secara mandiri (dengan display SEB2)

• Terhubung ke PC melalui USB untuk analisis lanjutan

• Diintegrasikan ke sistem uji otomatis melalui Microsoft DLL atau National Instruments LabView

Bidang / Industri Pengguna

Perangkat ini relevan untuk:

• Balai Pengujian Transportasi Darat – sebagai alat verifikasi gaya tutup pintu sesuai regulasi

• Industri manufaktur kereta – untuk commissioning dan QA

• Operator kereta api – untuk inspeksi berkala armada

• Lembaga sertifikasi – untuk pengujian kesesuaian standar

• Workshop perawatan sarana – sebagai alat diagnosis performa pintu

Keunggulan / Highlights

Beberapa poin penting yang mendukung pekerjaan teknisi dan engineer di lapangan:

• Mendukung standar DIN EN 14752:2015 dan DIN EN 14752:2005 (opsional)

• Pengukuran presisi dengan akurasi:

  • ±3 N (0 – 100 N)

  • ±3% (>100 N)

• Pengoperasian satu tombol atau remote via Microsoft DLL

• Deteksi otomatis spacer yang digunakan

• Penyesuaian limit nilai otomatis berdasarkan lebar bukaan

• Desain robust dan ringan

• Memori internal untuk 100 pengukuran

• Tersedia sertifikat kalibrasi ISO dalam paket pengiriman

Dari sisi keselamatan dan efisiensi:

• Membantu teknisi meminimalkan risiko kesalahan setting gaya

• Mempercepat proses evaluasi melalui grafik kurva gaya

• Mengurangi interpretasi subjektif karena berbasis data numerik

• Memudahkan dokumentasi untuk audit

Perbandingan / Posisi Produk

Berikut perbandingan pendekatan pengujian gaya tutup pintu:

BIA 600 diposisikan sebagai alat spesifik aplikasi rail door, bukan sekadar force meter generik.

Spesifikasi Teknis

Sensor BIA 600

Display Device SEB2

• LCD display dan LED status

• Tombol kontrol

• Serial interface

• Pengukuran terkontrol via PC (opsional)

• Catu daya baterai 9V

• Real-time clock

• Memori 100 pengukuran

• Interface sensor dan PC

• Peak display

Software PinchPilot

• Multi-lingual (DE, EN, IT, FR, ES)

• Representasi grafis kurva gaya

• Kalkulasi karakteristik relevan standar

• Ekspor data: Excel, CSV, PDF

• Ekspor gambar EMF

• Ekspor data XML (pbdx)

• SQL interface (opsional)

• National Instruments DataPlugin (opsional)

Standar yang Dapat Dievaluasi

• EN 14752:2005

• EN 14752:2015

• EN 12663-1

• EN 16005

• EN 60335-2-103

• ASR A1.7

• dan beberapa guideline lainnya

Tata Cara Pemakaian

1. Persiapan alat

   • Pastikan baterai terpasang

   • Periksa kondisi sensor dan spacer

   • Pilih spacer sesuai lebar bukaan pintu

2. Pemasangan

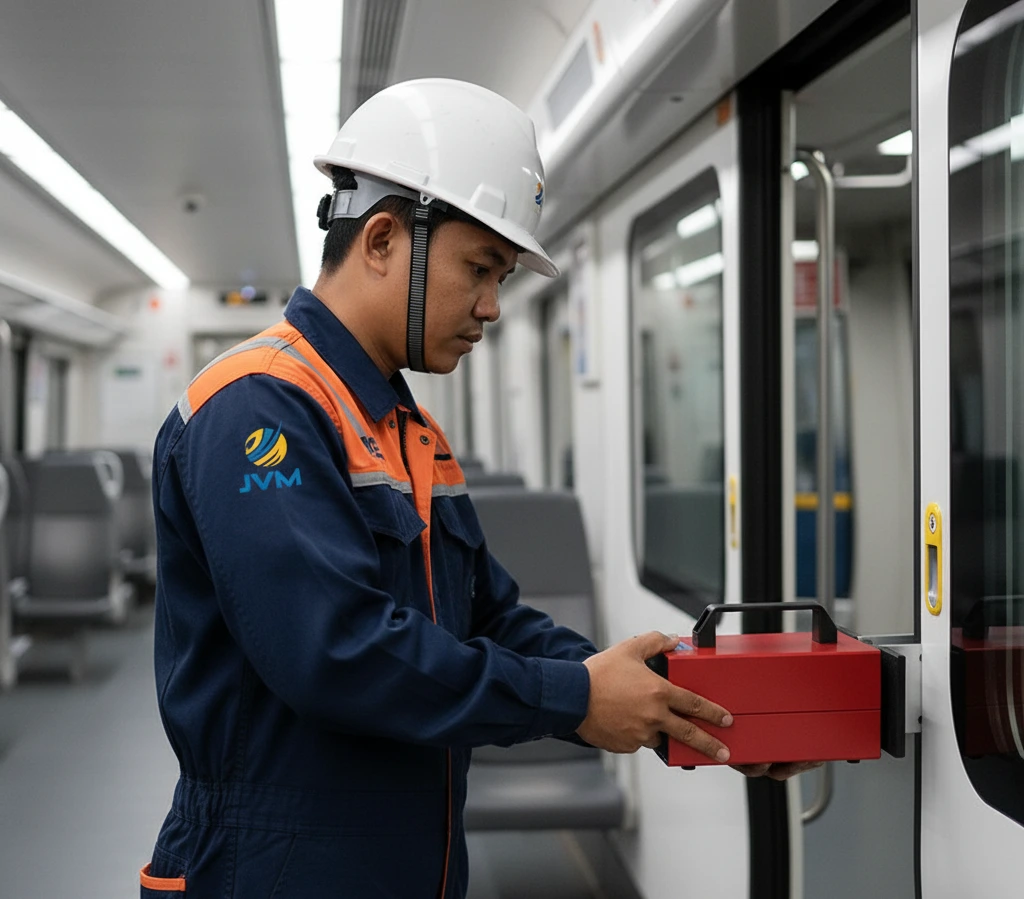

   • Tempatkan BIA 600 pada area penutupan pintu

   • Pastikan posisi sejajar dan stabil

3. Pengaturan

   • Nyalakan unit SEB2

   • Pilih mode pengukuran atau koneksi ke PC

4. Proses pengukuran

   • Jalankan siklus penutupan pintu

   • Amati nilai gaya dan peak display

5. Penyimpanan data

   • Simpan hasil ke memori internal

   • Atau transfer ke PC via USB

6. Evaluasi

   • Analisis kurva gaya di software PinchPilot

   • Bandingkan dengan batas standar

Catatan: Pastikan kalibrasi berkala sesuai prosedur laboratorium.

Cara Kerja / Metode Pengukuran

Sensor DMS (strain gauge bridge) mendeteksi deformasi akibat gaya tekan dari daun pintu. Ketika pintu menutup dan menyentuh permukaan alat, gaya tekan diteruskan ke sistem pegas internal.

Perubahan deformasi diubah menjadi sinyal listrik yang kemudian:

• Ditampilkan sebagai nilai Newton

• Direkam sebagai kurva gaya terhadap waktu

• Dievaluasi terhadap batas permissible dalam guideline

Sistem spacer memastikan bahwa titik ukur konsisten dan sesuai dengan persyaratan EN 14752 terkait jarak dan lebar bukaan.

Batasan penggunaan:

• Rentang ukur maksimal 700 N

• Bukaan standar 90 mm

• Dirancang untuk pintu rail vehicle, bukan aplikasi industri umum

Kelengkapan Produk

Dalam paket pengiriman:

• 1 unit BIA 600 lengkap dengan kabel koneksi

• 1 unit indikator SEB2

• 1 baterai 9V

• 1 set spacer (4 pieces) sesuai EN 14752:2015

• 1 transport case dengan foam insert

• 1 kabel koneksi PC (USB)

• Software PinchPilot (Windows XP, Vista, W7, W8, W10)

• User manual

• 1 sertifikat kalibrasi ISO

Manfaat bagi Pengguna

• Efisiensi kerja: pengukuran dan evaluasi dalam satu sistem

• Peningkatan kualitas: hasil terukur dan terdokumentasi

• Penghematan biaya: mengurangi pengujian ulang akibat kesalahan setting

• Pengurangan kesalahan: evaluasi otomatis berbasis guideline

• Kepastian audit: data tersimpan dan dapat ditelusuri

FAQ

• Apakah alat ini hanya untuk pintu kereta?
  Ya, alat ini dirancang khusus untuk pintu kendaraan rel sesuai EN 14752.
• Apakah perlu PC untuk setiap pengujian?
  Tidak. Pengukuran bisa dilakukan dengan unit display. PC digunakan untuk analisis lanjutan.
• Berapa rentang gaya yang bisa diukur?
  0 hingga 700 Newton.
• Apakah hasil bisa diekspor?
  Ya, ke Excel, CSV, PDF, EMF, dan XML.
• Apakah perlu kalibrasi rutin?
  Ya, untuk menjaga akurasi, kalibrasi berkala direkomendasikan sesuai prosedur laboratorium.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya perangkat pengujian gaya tutup pintu dalam mendukung proses verifikasi keselamatan sarana perkeretaapian. Kami mengkhususkan diri dalam melayani kebutuhan Balai Pengujian, industri manufaktur kereta, dan aplikasi teknis industri lainnya, menyediakan instrumen berkualitas seperti BIA 600 serta perangkat pengujian profesional lainnya untuk membantu institusi Anda menjaga standar keselamatan dan kepatuhan regulasi. Jika Anda ingin meningkatkan akurasi dan konsistensi pengujian pintu kereta di fasilitas Anda, mari diskusikan kebutuhan teknis Anda bersama kami untuk menemukan solusi yang tepat.
