Operator shift pagi mencatat kekerasan 65 Shore A pada bushing control arm. Shift siang mengukur sampel yang sama dan mendapat 72 Shore A. Perbedaan tujuh poin ini memicu penolakan batch produksi, investigasi mutu yang menghabiskan waktu, dan potensi scrap material senilai puluhan juta rupiah. Sifat viskoelastis karet menyimpan tantangan tersembunyi: material ini berubah karakteristik di bawah tekanan dan waktu kontak yang tidak seragam. Uji kekerasan Shore A yang mengandalkan tekanan manual menghasilkan data yang merefleksikan teknik operator, bukan kondisi aktual komponen. Ketika data tidak dapat dipercaya, keputusan produksi melayang di atas fondasi yang rapuh. Standardisasi prosedur bukan lagi opsi—melainkan keharusan untuk menyelamatkan konsistensi mutu dan kepercayaan pelanggan.
- Masalah Umum di Industri Otomotif: Uji Shore A Bushing Suspensi yang Tidak Akurat
- Penyebab Utama Drift Pengukuran Kekerasan Karet
- Risiko Jika Tidak Ditangani
- Solusi yang Tersedia untuk Menstandarkan Uji Shore A
- Perbandingan Pendekatan Solusi: Manual vs. Dudukan Uji NOVOTEST
- Rekomendasi Solusi Paling Efektif: Stand Alat Penguji Kekerasan Shore NOVOTEST
- Peran Alat Bantu Uji Kekerasan dalam Mewujudkan Pengulangan Pengukuran
- Kesimpulan
- FAQ
- References
Masalah Umum di Industri Otomotif: Uji Shore A Bushing Suspensi yang Tidak Akurat
Lini produksi komponen karet otomotif menghadapi dilema klasik: hasil uji kekerasan yang berubah-ubah tanpa alasan material yang jelas. Teknisi laboratorium mengeluhkan variasi data pada bushing engine mount, control arm, dan stabilizer bar cushion. Tiga operator mengukur sampel identik, tiga hasil berbeda muncul. Ketidakpastian ini menggerogoti fondasi sistem kendali mutu.
Material karet bersifat viskoelastis—responsnya terhadap beban bergantung pada laju pembebanan dan durasi kontak. Tekan durometer terlalu cepat, nilai kekerasan melonjak. Tahan terlalu lama, material mengalami relaksasi tegangan dan angka turun perlahan. Standar ASTM D2240 dan ISO 7619 telah mengantisipasi fenomena ini dengan menetapkan persyaratan ketat: beban pegas spesifik, kecepatan turun konstan, dan waktu pembacaan yang presisi. Eksekusi manual nyaris mustahil memenuhi semua parameter secara bersamaan.
Masalah membesar saat batch produksi bergeser secara gradual. Tanpa pengukuran yang reprodusibel, pergeseran kekerasan tiga hingga lima poin Shore A sering terdeteksi saat komponen sudah terpasang di kendaraan. Recall dan klaim garansi menjadi mata rantai akhir dari kegagalan deteksi dini yang bersumber dari metode uji tidak terstandar.
Penyebab Utama Drift Pengukuran Kekerasan Karet
Mengapa nilai Shore A bushing bisa berbeda signifikan meskipun spesimen berasal dari batch yang sama? Akar masalahnya terletak pada teknik aplikasi beban yang tidak terkendali.
Penyebab pertama adalah kecepatan turun durometer yang tidak seragam. Standar menetapkan laju penurunan tertentu, tetapi tangan manusia tidak memiliki mekanisme kontrol kecepatan yang presisi. Operator yang terburu-buru menekan lebih cepat menghasilkan nilai kekerasan lebih tinggi karena karet belum sempat berdeformasi secara merata.
Sudut penempatan sensor terhadap permukaan spesimen menjadi penyebab kedua. Kemiringan sekecil dua derajat mengubah distribusi tekanan pada indentor. Permukaan bushing yang melengkung memperparah tantangan ini. Operator harus mempertahankan posisi tegak lurus sempurna sambil memberikan tekanan stabil—tugas yang menuntut konsentrasi tinggi dan rentan terhadap kelelahan.
Fenomena stress relaxation pada karet memperkenalkan variabel waktu. Material terus berdeformasi di bawah beban konstan, menyebabkan pembacaan turun beberapa detik setelah kontak awal. Manual tidak bisa menjamin setiap operator membaca display pada interval waktu yang identik.
Terakhir, variasi beban kontak awal mempengaruhi titik referensi pengukuran. Tekanan terlalu ringan saat menyentuh permukaan menciptakan offset yang terbawa ke hasil akhir. Semua faktor ini berinteraksi menciptakan drift pengukuran yang sulit diprediksi.
Risiko Jika Tidak Ditangani
Konsekuensi dari data uji kekerasan yang tidak valid melampaui batas laboratorium. Bushing control arm dengan kekerasan di bawah spesifikasi lolos ke jalur perakitan, mengalami defleksi berlebihan saat kendaraan bermanuver. Handling menjadi tidak presisi, kemudi terasa mengambang.
Sebaliknya, engine mount yang terlalu keras gagal meredam getaran mesin. Getaran merambat ke kabin, mengganggu kenyamanan pengemudi dan penumpang. Dalam jangka panjang, isolator getaran yang tidak berfungsi optimal memperpendek umur pakai komponen suspensi secara keseluruhan.
Pelanggan tier-1 otomotif memiliki standar penerimaan yang ketat. Ketidaksesuaian laporan uji antara pemasok dan pembeli memicu penolakan lot, penalti kontrak, hingga pemutusan hubungan bisnis. Biaya investigasi, penggantian komponen, dan kehilangan kepercayaan pasar jauh melampaui investasi peralatan uji yang memadai.
Potensi kecelakaan menjadi risiko tertinggi yang tidak bisa diabaikan. Kegagalan fungsi isolator getaran pada kecepatan tinggi menciptakan kondisi berkendara berbahaya. Biaya kualitas buruk bukan hanya angka dalam laporan keuangan—melainkan ancaman terhadap keselamatan dan reputasi perusahaan.
Solusi yang Tersedia untuk Menstandarkan Uji Shore A
Mengupayakan reproduktibilitas pengukuran Shore A memerlukan pendekatan sistematis yang mengeliminasi variabel operator. Beberapa jalur solusi tersedia dengan tingkat efektivitas berbeda.
Kalibrasi durometer secara berkala menjadi langkah dasar namun tidak mencukupi. Instrumen yang terkalibrasi sempurna tetap menghasilkan data tidak konsisten jika metode aplikasinya tidak terstandar. Kalibrasi hanya memastikan akurasi sensor, bukan ketepatan prosedur pengukuran.
Pelatihan operator intensif meningkatkan kesadaran akan pentingnya teknik yang benar. Operator belajar tentang kecepatan turun, sudut kontak, dan waktu pembacaan. Namun, keterampilan manusia memiliki batasan. Kelelahan, rotasi shift, dan variasi individu tetap menyisakan celah inkonsistensi.
Penggunaan dudukan uji atau test stand merepresentasikan lompatan signifikan dalam standardisasi. Perangkat mekanis ini mengontrol kecepatan turun, sudut kontak, dan beban aplikasi secara presisi. Setiap pengukuran mengikuti parameter identik, terlepas dari siapa yang mengoperasikan. Kemampuan pengulangan melonjak drastis.
Integrasi dengan sistem dokumentasi digital menambahkan lapisan ketertelusuran. Hasil pengukuran terekam otomatis, menghilangkan kesalahan pencatatan manual. Trend analysis menjadi mungkin, memungkinkan deteksi dini pergeseran batch sebelum melampaui batas toleransi.
Perbandingan Pendekatan Solusi: Manual vs. Dudukan Uji NOVOTEST
Perbandingan objektif antara metode manual dan penggunaan test stand NOVOTEST mengungkapkan kesenjangan performa yang substansial. Tabel berikut merangkum perbedaan kritis di antara kedua pendekatan:
| Parameter Evaluasi | Metode Manual | Dudukan NOVOTEST |
|---|---|---|
| Kecepatan turun indentor | Tidak terkontrol, variatif antar operator | Konstan, sesuai standar ASTM/ISO |
| Akurasi sudut kontak | Bergantung keterampilan operator | 90° presisi mekanis |
| Variasi hasil (Gauge R&R) | >30% (tidak dapat diterima) | <10% (memenuhi kriteria) |
| Waktu pembacaan | Subjektif, bervariasi ±3 detik | Terstandar, sinkron dengan beban |
| Ketertelusuran data | Pencatatan manual, rawan kesalahan | Siap integrasi dokumentasi digital |
| Kelelahan operator | Mempengaruhi konsistensi pengukuran | Minimal, pengoperasian sederhana |
| Persyaratan standar ASTM/ISO | Sulit dipenuhi secara konsisten | Terpenuhi secara mekanis |
Studi kasus internal di fasilitas produksi komponen karet menunjukkan pengurangan %GRR dari 34% menjadi 8% setelah mengadopsi dudukan NOVOTEST. Waktu siklus pengukuran juga membaik—setup satu kali berlaku untuk seluruh batch produksi, menghilangkan penyesuaian berulang antar sampel.

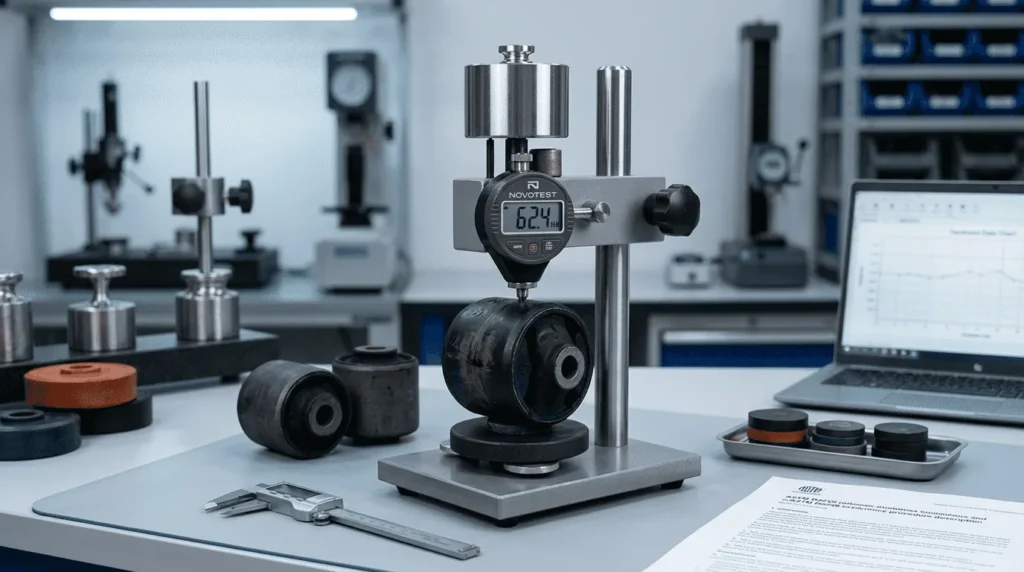

Rekomendasi Solusi Paling Efektif: Stand Alat Penguji Kekerasan Shore NOVOTEST
Stand Alat Penguji Kekerasan Shore NOVOTEST muncul sebagai pilihan optimal untuk industri otomotif yang menuntut pengulangan dan ketertelusuran tinggi. Dudukan ini menggabungkan keandalan mekanik dengan kemudahan integrasi ke dalam alur kerja laboratorium dan lini produksi.
Kompatibilitas dengan Shore Durometer NOVOTEST TS-A dan TS-C memberikan fleksibilitas untuk berbagai aplikasi bushing suspensi. Shore A cocok untuk karet dengan kekerasan menengah, sementara Shore C menangani material yang lebih lunak. Satu dudukan melayani dua skala pengukuran berbeda tanpa modifikasi rumit.
Desain kokoh dengan suku cadang berkualitas tinggi menjamin ketahanan di lingkungan pabrik yang menantang. Getaran mesin, fluktuasi suhu, dan debu tidak mengganggu presisi mekanis dudukan. Perawatan minimal memaksimalkan waktu operasional.
Hasil uji yang dihasilkan memenuhi persyaratan OEM global seperti Toyota, Honda, dan pabrikan besar lainnya. Kepatuhan terhadap standar ASTM D2240 dan ISO 7619 terbangun dalam desain alat—bukan bergantung pada interpretasi operator. Return of investment terealisasi melalui pengurangan scrap material, penurunan keluhan pelanggan, dan hilangnya biaya investigasi mutu yang berulang.
Peran Alat Bantu Uji Kekerasan dalam Mewujudkan Pengulangan Pengukuran
Dudukan NOVOTEST berperan vital dalam menghilangkan variabilitas pengukuran melalui kontrol mekanis terhadap parameter kritis. Tuas dudukan memberikan beban terpadu yang identik untuk setiap siklus pengukuran. Operator cukup menggerakkan tuas dengan kecepatan alami—mekanisme internal memastikan indentor turun pada laju yang sesuai standar.
Pengaturan ketinggian durometer mengakomodasi variasi ketebalan sampel. Rentang ketinggian 15 mm dan tinggi maksimum objek pengujian 63 mm mencakup mayoritas bushing suspensi otomotif. Diameter pelat penyangga 75 mm menyediakan landasan stabil, memastikan spesimen tidak bergeser selama pengukuran. Permukaan sampel yang halus dan ketebalan minimal 6 mm menjadi prasyarat untuk hasil optimal.
Sudut kontak 90 derajat terjamin oleh desain geometris dudukan. Tidak ada kemungkinan operator secara tidak sengaja memiringkan durometer. Setiap titik pengukuran pada permukaan bushing yang melengkung menerima tekanan aksial murni, menghilangkan komponen gaya lateral yang mendistorsi pembacaan.
Prosedur pengukuran terdokumentasi secara inheren. Setiap langkah—mulai dari penempatan sampel, penurunan indentor, hingga pembacaan nilai—mengikuti urutan identik. Pelatihan operator baru menjadi singkat karena dudukan menghilangkan sebagian besar kurva pembelajaran yang terkait dengan teknik manual. Konsistensi antar shift tercapai tanpa bergantung pada keterampilan individu.
Mekanisme tuas juga mengurangi kelelahan operator secara signifikan. Menguji ratusan sampel per shift dengan tekanan manual membebani tangan dan pergelangan. Dudukan NOVOTEST mengalihkan beban mekanis ke struktur alat, menjaga operator tetap segar dan fokus pada aspek kritis lain dari proses kendali mutu.
Kesimpulan
Variabilitas hasil uji Shore A pada bushing suspensi bukan masalah material—melainkan masalah metode. Sifat viskoelastis karet menuntut kontrol presisi terhadap kecepatan pembebanan, sudut kontak, dan waktu pengukuran. Eksekusi manual tidak mampu memenuhi tuntutan ini secara konsisten, membuka pintu bagi data yang tidak representatif dan keputusan produksi yang keliru.
Stand Alat Penguji Kekerasan Shore NOVOTEST menawarkan solusi mekanis yang elegan dan efektif. Dudukan ini mengeliminasi variabel operator, memastikan setiap pengukuran mengikuti parameter identik sesuai standar ASTM D2240 dan ISO 7619. Kombinasi dengan durometer TS-A atau TS-C menghasilkan data yang reprodusibel, tertelusur, dan dapat dipertanggungjawabkan di hadapan auditor pelanggan maupun regulator.
Investasi dalam dudukan uji membayar dirinya sendiri melalui pengurangan scrap, penurunan insiden penolakan lot, dan penguatan reputasi sebagai pemasok komponen berkualitas. Langkah selanjutnya jelas: menjadwalkan demonstrasi atau uji coba di lini produksi untuk membuktikan langsung peningkatan konsistensi pengukuran.
CV. Java Multi Mandiri adalah distributor resmi alat ukur dan alat uji di Indonesia yang mendukung proses pengujian dan pengukuran berbagai macam kebutuhan industri. Kami menyediakan Stand Alat Penguji Kekerasan Shore NOVOTEST dan berbagai instrumen presisi lainnya untuk membantu bisnis Anda mencapai standar kualitas tertinggi. Dapatkan solusi yang tepat untuk kebutuhan Anda melalui layanan konsultasi gratis dari tim kami.
FAQ
Apa perbedaan utama antara durometer Shore A dan Shore C untuk aplikasi bushing?
Durometer Shore A menggunakan indentor dengan sudut 35 derajat dan beban pegas 822 gram, dirancang untuk karet dengan kekerasan menengah hingga tinggi—kebanyakan bushing suspensi otomotif berada dalam rentang ini. Shore C memiliki indentor dengan geometri berbeda dan beban pegas 4536 gram, lebih cocok untuk material yang sangat lunak seperti bushing mikroseluler atau foam isolator getaran. Untuk bushing control arm dan engine mount konvensional, Shore A merupakan pilihan standar industri.
Apakah dudukan NOVOTEST bisa digunakan dengan durometer merek lain?
Desain dudukan NOVOTEST khusus untuk Shore Durometer NOVOTEST TS-A dan TS-C. Dimensi mounting dan mekanisme penguncian disesuaikan dengan bodi instrumen tersebut. Penggunaan dengan durometer merek lain berpotensi menghasilkan ketidakstabilan dan menghilangkan jaminan akurasi sudut kontak 90 derajat yang menjadi keunggulan utama dudukan ini.
Berapa lama waktu yang dibutuhkan untuk satu kali pengukuran menggunakan test stand?
Satu siklus pengukuran lengkap membutuhkan sekitar 10 hingga 15 detik setelah sampel ditempatkan pada pelat penyangga. Waktu ini mencakup penurunan indentor melalui tuas, pembacaan nilai setelah jeda standar, dan pengangkatan kembali durometer. Konsistensi waktu siklus terjaga untuk seluruh batch produksi, berbeda dengan metode manual yang durasinya bervariasi antar operator.
Bagaimana cara memvalidasi bahwa dudukan telah bekerja dengan benar?
Validasi dilakukan melalui uji Gauge Repeatability and Reproducibility (Gauge R&R) secara berkala. Gunakan sampel referensi dengan kekerasan yang diketahui, ukur sepuluh kali berturut-turut, dan hitung standar deviasi. Nilai %GRR di bawah 10% mengonfirmasi dudukan berfungsi optimal. Periksa juga mekanisme tuas untuk kehalusan gerakan dan pastikan tidak ada permainan mekanis pada sambungan yang dapat mempengaruhi sudut kontak.
Rekomendasi Durometer
References
- ASTM International. (2021). ASTM D2240-15(2021): Standard Test Method for Rubber Property—Durometer Hardness. West Conshohocken, PA: ASTM International.
- International Organization for Standardization. (2020). ISO 7619-1:2020: Rubber, vulcanized or thermoplastic — Determination of indentation hardness — Part 1: Durometer method (Shore hardness). Geneva: ISO.
- Automotive Industry Action Group (AIAG). (2010). Measurement Systems Analysis (MSA) Reference Manual, 4th Edition. Southfield, MI: AIAG.
- Gent, A. N. (2012). Engineering with Rubber: How to Design Rubber Components, 3rd Edition. Munich: Hanser Publishers.
- NOVOTEST. (2023). Shore Hardness Test Stand Technical Datasheet. Dnipro: NOVOTEST LLC.
