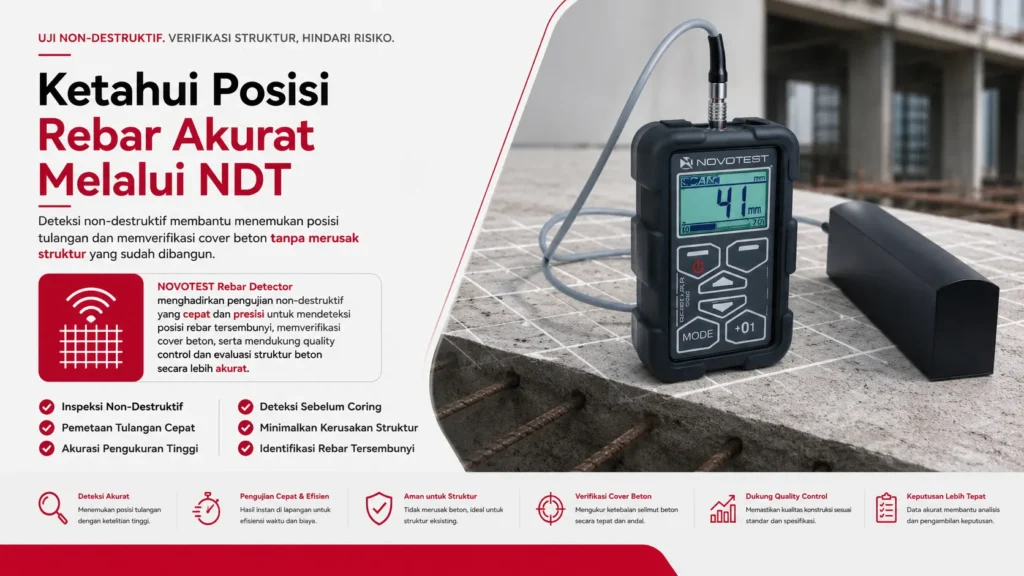

Cara Deteksi Posisi Rebar Melalui Pengujian NDT dengan NOVOTEST Rebar Detector

Bayangkan berdiri di depan sebuah kolom beton yang tampak kokoh, namun di balik permukaannya tersimpan ancaman yang tak terlihat. Retakan halus mulai muncul, dan sedikit bercak karat merembes keluar. Ini bukan sekadar masalah visual, melainkan indikasi awal dari degradasi struktural yang serius. Masalahnya sering kali bermula dari satu titik: selimut beton (concrete cover) yang terlalu tipis atau posisi tulangan (rebar) yang bergeser selama proses pengecoran. Ketika itu terjadi, penghalang pasif yang melindungi baja dari korosi menjadi tidak efektif, memicu rantai kerusakan yang merugikan. Di sinilah urgensi dari deteksi cover beton rebar yang akurat, bukan lagi sebagai opsi, melainkan sebuah kebutuhan wajib dalam setiap proyek konstruksi dan inspeksi struktur.

Banyak pihak mengabaikan inspeksi ini karena menganggap prosesnya rumit atau mengandalkan metode destruktif yang merusak. Namun, kemajuan teknologi non-destruktif testing (NDT) telah menghadirkan solusi yang cepat, presisi, dan sama sekali tidak meninggalkan bekas kerusakan. Mengandalkan mata telanjang untuk menebak posisi tulangan tentu adalah langkah yang spekulatif dan berbahaya. Sebagai praktisi di lapangan, Anda tentu memahami bahwa kesalahan sekecil apa pun dalam membaca peta tulangan dapat berujung pada kegagalan struktural yang katastrofik. Oleh karena itu, memahami cara kerja dan metode deteksi modern menjadi bekal fundamental untuk menjaga integritas bangunan.

1. Mengapa Ketebalan Cover Beton Menjadi Parameter Kritis dalam Inspeksi?
2. Konsekuensi Fatal Mengabaikan Deteksi Posisi dan Kedalaman Rebar
3. Mengenal Teknologi Non-Destruktif untuk Deteksi Cover Beton dan Rebar
4. Spesifikasi dan Keunggulan Teknis NOVOTEST Rebar Detector
5. Panduan Langkah Praktis Penggunaan NOVOTEST Rebar Detector di Lapangan
6. Interpretasi Data yang Akurat dan Cepat untuk Inspeksi yang Efektif
7. Memilih Mitra Distribusi Tepat untuk Instrumen Berkualitas
8. Kesimpulan
9. FAQ
   1. Apakah NOVOTEST Rebar Detector hanya bisa mendeteksi rebar besi saja, atau juga material logam lain di dalam beton?
   2. Bisakah alat ini membedakan antara dua batang tulangan yang terletak sangat rapat atau terjadi overlap?
   3. Apa yang harus diperhatikan agar hasil pengukuran cover beton benar-benar akurat?
   4. Apakah NOVOTEST Rebar Detector sudah sesuai untuk diajukan dalam laporan inspeksi resmi yang memerlukan kepatuhan standar tertentu?
10. References

Mengapa Ketebalan Cover Beton Menjadi Parameter Kritis dalam Inspeksi?

Dalam dunia teknik sipil, cover beton bukanlah sekadar jarak sembarang antara permukaan luar beton dengan tulangan terluar. Fungsi utamanya adalah sebagai perisai pelindung yang mencegah agen-agen korosif seperti karbon dioksida dan ion klorida mencapai baja tulangan. Beton yang bersifat basa tinggi (pH sekitar 12-13) secara alami membentuk lapisan pasif di sekitar baja, mencegahnya dari karat. Jika cover beton tidak memenuhi syarat ketebalan minimum yang ditetapkan dalam standar desain, seperti SNI 2847, maka karbonasi akan lebih cepat mencapai permukaan baja dan menetralkan kondisi basa tersebut. Akibatnya, ketika kelembaban dan oksigen cukup, korosi akan dimulai, menyebabkan pengembangan volume baja yang kemudian memecah beton dari dalam.

Selain faktor ketebalan, posisi rebar yang tepat juga sama krusialnya. Perhitungan kapasitas lentur dan geser elemen struktural sangat bergantung pada posisi efektif tulangan. Sebagai contoh, jika rebar yang seharusnya terpasang di zona tarik pada balok bergeser terlalu ke tengah atau ke zona tekan, maka efektivitas strukturalnya akan menurun drastis. Singkatnya, kekuatan desain di atas kertas tidak akan tercermin di lapangan jika posisi penulangan melenceng. Dengan demikian, deteksi cover beton rebar bukan hanya soal pencegahan korosi, tetapi juga validasi kapasitas struktural terpasang yang sesungguhnya, memastikan bahwa bangunan mampu memikul beban sesuai umur layan yang direncanakan.

Konsekuensi Fatal Mengabaikan Deteksi Posisi dan Kedalaman Rebar

Mengabaikan proses identifikasi tulangan dan ketebalan cover beton adalah langkah yang berpotensi menimbulkan efek domino kerusakan. Ketika korosi sudah dimulai, proses perbaikannya tidaklah murah dan sering kali bersifat kompleks, bahkan bisa melebihi biaya konstruksi awal jika kerusakan sudah menyebar luas. Lebih buruk lagi, tanda-tanda awal internal ini sering kali tidak terlihat hingga terjadi spalling atau pengelupasan beton. Oleh karena itu, pendekatan reaktif seperti menunggu hingga kerusakan muncul secara kasat mata adalah strategi yang sangat berisiko tinggi, terutama untuk infrastruktur kritis seperti jembatan, bendungan, atau gedung bertingkat.

Di sisi lain, dari perspektif keselamatan kerja, mengebor atau melakukan coring pada beton tanpa mengetahui posisi rebar yang tepat dapat membahayakan pekerja dan merusak struktur. Bayangkan jika mata bor mengenai tendon post-tension atau tulangan prategang lainnya, konsekuensinya bisa fatal. Maka dari itu, kemampuan untuk memetakan secara akurat lokasi rebar di dalam beton menjadi krusial. Proses ini memastikan bahwa setiap tindakan renovasi, penambahan bukaan, atau pemasangan angkur baru tidak merusak integritas sistem penulangan yang ada. Dengan memiliki data yang akurat, potensi galat manusia dalam pengambilan keputusan di lapangan dapat diminimalisir secara signifikan.

Mengenal Teknologi Non-Destruktif untuk Deteksi Cover Beton dan Rebar

Beruntungnya, kita tidak perlu lagi meruntuhkan atau membongkar beton hanya untuk memverifikasi detail penulangannya. Teknologi berbasis elektromagnetik, khususnya metode pulse-induction atau eddy current, telah menjadi standar industri untuk keperluan ini. Prinsip kerjanya cukup ilmiah namun aplikasinya sangat praktis: probe instrumen menghasilkan medan elektromagnetik yang akan terganggu oleh keberadaan material konduktif seperti baja tulangan. Gangguan pada medan ini kemudian diukur dan dikonversi oleh perangkat lunak cerdas menjadi estimasi jarak cover beton serta perkiraan diameter batang tulangan yang tertanam di dalamnya. Proses pendeteksian ini berlangsung dalam hitungan detik, memungkinkan inspektur untuk memindai area yang luas dalam waktu singkat.

Metode ini menawarkan keunggulan yang tidak dimiliki oleh metode konvensional seperti radiografi. Selain lebih aman karena tidak memancarkan radiasi berbahaya, perangkat cover meter modern sangat portabel dan menawarkan pembacaan real-time, berbeda dengan radiografi yang memerlukan waktu pemrosesan film dan area kerja yang harus dikosongkan. Selain itu, alat seperti NOVOTEST Rebar Detector mampu mengidentifikasi tidak hanya satu, tetapi juga beberapa batang tulangan yang berdekatan, sebuah fitur krusial di area sambungan atau kolom dengan tulangan rapat. Kecepatan dan kepraktisan ini menjadikan teknologi elektromagnetik sebagai teman setia para inspektur di lapangan yang harus mengambil keputusan secara cepat dan berbasis data.

Spesifikasi dan Keunggulan Teknis NOVOTEST Rebar Detector

Concrete Cover Meter NOVOTEST Rebar Detector hadir sebagai representasi teknologi yang mengintegrasikan akurasi tinggi dengan ketangguhan di kondisi lapangan yang keras. Alat ini mampu mengukur ketebalan lapisan pelindung beton hingga kedalaman 170 mm, menjangkau tulangan yang tertanam dalam pada elemen struktural tebal. Dengan kemampuan mengontrol diameter batang besi mulai dari 6 mm hingga 50 mm, ia mampu mengakomodasi berbagai jenis proyek, mulai dari rumah tinggal sederhana dengan wiremesh tipis hingga infrastruktur berat yang menggunakan rebar ukuran besar. Spesifikasi ini jelas menempatkannya sebagai alat yang serbaguna untuk setiap proyek.

Sementara itu, keakuratannya tercatat dalam spesifikasi teknis yang kompetitif, yaitu dengan deviasi (0,03h + 0,5) mm, di mana ‘h’ adalah ketebalan cover beton yang terukur. Artinya, semakin tipis cover beton, semakin tinggi pula keakurasian pembacaan yang dapat dipercaya. Tidak hanya itu, ketahanannya untuk beroperasi dalam suhu ekstrem dari -20°C hingga +40°C membuat alat ini dapat diandalkan untuk bekerja di dataran tinggi yang dingin maupun pesisir yang panas terik. Untuk memberikan gambaran yang lebih terstruktur, berikut adalah spesifikasi utama dari perangkat ini:

Tabel 1. Spesifikasi Utama NOVOTEST Rebar Detector

Dengan berat yang sangat ringan, yakni kurang dari 0,2 kg untuk unit elektroniknya, kelelahan operator saat inspeksi jangka panjang dapat sangat dikurangi. Faktor ergonomis seperti ini jarang menjadi perhatian ketat dalam spesifikasi teknis, namun di lapangan, desain yang ringkas dan ringan akan sangat terasa manfaatnya, terutama ketika harus melakukan pemindaian di area vertikal seperti dinding atau area di atas kepala. Pilihan bahasa yang tersedia, termasuk bahasa Indonesia yang bisa diajukan berdasarkan permintaan, juga mengurangi hambatan teknis bagi operator lokal untuk memahami menu dan pengaturan alat secara optimal.

Panduan Langkah Praktis Penggunaan NOVOTEST Rebar Detector di Lapangan

Mengoperasikan alat ini tidak memerlukan keahlian pemrograman yang rumit, namun membutuhkan kedisiplinan prosedur. Pertama, Anda perlu mengkalibrasi alat pada area beton yang diyakini kosong dari tulangan di dekat titik uji. Proses ini krusial untuk menetapkan ‘baseline’ material beton itu sendiri, karena setiap campuran beton memiliki properti dielektrik yang sedikit berbeda. Kedua, letakkan probe secara datar dan ratakan dengan permukaan beton. Kontak yang sempurna ini menghindari adanya celah udara yang bisa mempengaruhi pembacaan medan elektromagnetik. Geser probe secara perlahan dan konsisten dalam gerakan satu arah.

Ketika probe mulai mendeteksi pusat dari suatu tulangan, biasanya alat akan memberikan sinyal visual dan auditori yang intensitasnya mencapai puncak tepat di atas pusat batang. Tandai titik ini di permukaan beton. Untuk mengetahui arah tulangan, Anda dapat memutar probe secara perlahan di titik tersebut hingga sinyal menunjukkan arah transversal yang mengonfirmasi orientasi rebar. Selanjutnya, Anda bisa mengunci posisi itu untuk membaca perkiraan diameter batang dan kedalaman cover secara simultan. Proses ini harus diulang secara grid sistematis untuk memetakan jaringan tulangan secara menyeluruh, bukan hanya membaca satu titik acak, guna memberikan gambaran riil tentang konfigurasi tulangan di dalam beton.

Interpretasi Data yang Akurat dan Cepat untuk Inspeksi yang Efektif

Mendapatkan angka dari layar penunjuk hanyalah setengah dari pekerjaan, sisanya adalah kemampuan menginterpretasikan makna di balik data tersebut. Ketika Anda melihat hasil deteksi cover beton rebar menunjukkan variasi kedalaman yang signifikan pada satu elemen, misalnya dari 20 mm hingga 60 mm, ini adalah sebuah indikasi adanya masalah pengecoran. Mungkin bekisting bergeser, atau spacer yang menjaga jarak tulangan tidak terpasang dengan baik. Data mentah ini harus segera dikonversi menjadi sebuah peta kontur sederhana dari cover beton, sehingga area dengan selimut beton di bawah batas kritis dapat segera diidentifikasi dengan jelas.

Selain itu, hasil estimasi diameter rebar juga harus dicermati secara kontekstual. Alat mendeteksi perubahan massa logam, sehingga jika terdapat overlap atau sambungan lewatan (lap splice), alat bisa memberikan estimasi diameter yang jauh lebih besar. Di sinilah seorang inspektur berpengalaman akan membedakan antara sinyal dari satu batang besar dengan dua batang kecil yang berdekatan. Untuk mengonfirmasi, lakukan pemindaian melintang yang lebih rapat di area sambungan. Kemampuan membaca data inilah yang membedakan sekadar pencatatan teknis dengan analisis kondisi struktural yang sesungguhnya, membantu Anda sebagai pemilik proyek atau konsultan untuk memutuskan apakah perlu evaluasi lanjutan atau perbaikan segera.

Memilih Mitra Distribusi Tepat untuk Instrumen Berkualitas

Keandalan hasil inspeksi sangat bergantung pada kualitas instrumen yang Anda gunakan. Mengingat harga alat ini merupakan investasi untuk menjaga aset properti yang jauh lebih besar, memilih sumber pembelian dari distributor resmi dan terpercaya adalah sebuah langkah yang tidak bisa ditawar. CV. Java Multi Mandiri dapat menjadi partner Anda dalam penyediaan alat ukur dan pengujian seperti NOVOTEST Rebar Detector ini. Sebagai supplier dan distributor yang berfokus pada solusi quality control, mereka memastikan bahwa setiap unit yang sampai ke tangan Anda adalah produk asli dengan dukungan purna jual yang mumpuni.

Kehadiran CV. Java Multi Mandiri dalam rantai pasok proyek Anda bukan sekadar transaksi jual beli alat, melainkan dukungan berkelanjutan untuk memastikan setiap proses validasi berjalan presisi. Dengan ketersediaan unit yang terkalibrasi dengan baik, para pelaksana di lapangan tidak perlu lagi ragu atau menebak-nebak saat diminta membuktikan kesesuaian cover beton dengan spesifikasi teknis. Jika Anda mencari ketenangan pikiran bahwa data inspeksi lapangan dihasilkan oleh perangkat yang akurat, mendiskusikan secara langsung kebutuhan deteksi struktur Anda melalui saluran yang tepat adalah awal yang bijak. Investasi pada alat yang baik akan menghilangkan biaya tinggi akibat kegagalan yang tidak terdeteksi di kemudian hari.

Kesimpulan

Ketebalan cover beton dan posisi rebar memegang peranan yang absolut dalam menentukan durabilitas dan keamanan sebuah struktur beton. Mengabaikannya dengan asumsi bahwa semua telah terpasang sempurna adalah risiko yang terlalu mahal untuk ditanggung. Berbekal teknologi NOVOTEST Rebar Detector, semua misteri di balik beton keras dapat disingkap dengan metode non-destruktif yang tidak menimbulkan kerusakan. Kemampuan alat ini dalam melakukan deteksi cover beton rebar secara akurat dan cepat menjadikannya sebuah kebutuhan standar.

Keunggulan teknis yang ditawarkannya, mulai dari kemampuan deteksi hingga kedalaman 170 mm, akurasi tinggi, hingga desain yang portabel dan tangguh di segala cuaca, memberikan kepastian dalam setiap pembacaan data. Namun, teknologi ini hanya akan optimal jika diterapkan dengan memahami interpretasi data yang benar dan dijalankan oleh pengguna yang paham akan prinsip dasar NDT. Memadukan alat deteksi unggulan dengan prosedur yang tepat adalah kunci untuk menghasilkan laporan inspeksi yang tajam. Pada akhirnya, investasi yang Anda tanamkan untuk verifikasi kualitas hari ini adalah jaminan untuk memperpanjang umur layanan dan mengurangi biaya perbaikan besar di masa depan.

FAQ

Apakah NOVOTEST Rebar Detector hanya bisa mendeteksi rebar besi saja, atau juga material logam lain di dalam beton?

Prinsip kerja alat ini berbasis induksi elektromagnetik, sehingga sangat responsif terhadap material logam bersifat feromagnetik yang umum pada rebar. Namun, ia juga bisa mendeteksi logam non-ferrous dengan sensitivitas yang mungkin sedikit berbeda. Untuk aplikasi standar deteksi tulangan baja karbon, alat ini sudah dikalibrasi untuk memberikan akurasi optimal pada estimasi diameter dan kedalaman.

Bisakah alat ini membedakan antara dua batang tulangan yang terletak sangat rapat atau terjadi overlap?

Ya, salah satu fitur andalannya adalah kemampuan resolusi tinggi untuk mengidentifikasi sinyal dari batang tubular yang berdekatan. Ketika terjadi lap splice atau overlap, inspektur akan melihat anomali pada estimasi diameter yang membesar. Dengan teknik pemindaian yang tepat dan perangkat lunak analisis, kita bisa menginterpretasikan bahwa itu adalah sambungan dua batang, bukan satu batang berdiameter besar. Kejelian operator tetap diperlukan untuk mengonfirmasi hal ini di lapangan.

Apa yang harus diperhatikan agar hasil pengukuran cover beton benar-benar akurat?

Pastikan permukaan beton bersih dari kotoran, air, atau benda magnetik lain yang menempel sebelum memulai. Kalibrasi pada area yang sudah dipastikan nol tulangannya adalah langkah wajib. Letakkan probe secara stabil dan penuh kontak. Selain itu, Anda harus memastikan bahwa Anda tidak berdiri di dekat sumber medan elektromagnetik kuat yang dapat mengganggu sinyal, seperti kabel listrik tegangan tinggi yang sedang beroperasi.

Apakah NOVOTEST Rebar Detector sudah sesuai untuk diajukan dalam laporan inspeksi resmi yang memerlukan kepatuhan standar tertentu?

Sudah sangat sesuai. Alat ini mematuhi standar internasional seperti BS 1881 Part 204 dan DIN 1045. Data yang dihasilkan diakui secara luas dalam teknik sipil untuk verifikasi mutu dan dokumentasi as-built. Ini menjadi nilai tambah karena hasil pengukuran Anda memiliki legitimasi standar yang dapat dipertanggungjawabkan dalam laporan ke pemilik proyek atau badan pengawas konstruksi.

Rekomendasi Rebar Detector

References

1. American Concrete Institute. (2019). ACI 318-19: Building Code Requirements for Structural Concrete and Commentary. Farmington Hills, MI: ACI.
2. British Standards Institution. (1988). BS 1881-204: Testing concrete — Part 204: Recommendations on the use of electromagnetic covermeters. London: BSI.
3. Deutsches Institut für Normung. (2008). DIN 1045-1: Concrete, reinforced and prestressed concrete structures — Part 1: Design and construction. Berlin: Beuth Verlag.
4. NOVOTEST. (2024). Concrete Cover Meter Rebar Detector Operation Manual. Dnipro: NOVOTEST Quality Control Instruments.
5. Standar Nasional Indonesia. (2019). SNI 2847: Persyaratan Beton Struktural untuk Bangunan Gedung. Jakarta: BSN.
