Cara Deteksi Warping Wing Skin 7075 dengan Ultrasonic Thickness Gauge NOVOTEST UT1M

Dalam industri manufaktur kedirgantaraan, deformasi sekecil apa pun pada komponen struktural dapat berimplikasi besar pada performa dan keselamatan pesawat. Hal ini terutama berlaku untuk wing skin aluminium 7075, komponen kritis yang membentuk permukaan aerodinamis sayap. Bayangkan pesawat komersial yang harus membakar bahan bakar 3% lebih banyak hanya karena adanya distorsi permukaan sayap yang nyaris tak terlihat oleh mata telanjang. Dalam setahun operasi, biaya tambahan ini bisa mencapai jutaan dolar. Lebih kritis lagi, distorsi semacam ini menciptakan konsentrasi tegangan yang menjadi pemicu retak lelah, ancaman laten yang terus menggerogoti integritas struktur.

Deteksi dini terhadap fenomena yang dikenal sebagai warping—deformasi permanen berupa pelengkungan, puntiran, atau gelombang pada permukaan material—menjadi prosedur krusial yang tidak dapat ditawar. Di sinilah Alat Ukur Ketebalan Ultrasonic Thickness Gauge NOVOTEST UT1M hadir sebagai solusi inspeksi non-destruktif. Dengan resolusi tinggi mencapai 0.01 mm, instrumen portabel ini memungkinkan engineer dan inspektor quality control untuk mengidentifikasi distorsi mikro dalam rentang 0.05–0.4 mm yang melampaui ambang toleransi, memastikan setiap lembaran wing skin aluminium 7075 memenuhi spesifikasi ketat sebelum proses machining lanjutan dimulai.

Apa Itu Warping pada Wing Skin 7075?

Secara teknis, warping adalah distorsi geometri permanen pada suatu komponen yang menyimpang dari bentuk yang diinginkan. Dalam konteks wing skin aluminium 7075, warping bermanifestasi sebagai pelengkungan, gelombang permukaan, atau puntiran pada material plat tipis. Fenomena ini sangat relevan karena wing skin pada pesawat modern tipikal memiliki ketebalan antara 1 hingga 3 mm dengan luas permukaan yang signifikan, menjadikannya rentan terhadap ketidakstabilan dimensi.

Material aluminium paduan 7075 dipilih karena rasio kekuatan-terhadap-beratnya yang luar biasa, menjadikannya material utama untuk komponen struktural yang mengalami tegangan tinggi. Namun, karakteristik ini datang dengan konsekuensi: paduan 7075 yang diperkeras melalui proses heat treatment T6 atau T7 memiliki tegangan sisa (residual stress) intrinsik yang signifikan. Ketika material dari proses rolling atau ekstrusi, orientasi butir dan distribusi tegangan internal ini dapat menciptakan kecenderungan alami untuk terdeformasi begitu material dikerjakan lebih lanjut.

Toleransi industri untuk distorsi pada wing skin sangat ketat. Secara umum, variasi ketebalan atau deviasi kerataan (flatness) tidak boleh melebihi 0.4 mm, dan dalam banyak spesifikasi pabrikan pesawat, angkanya bisa lebih kecil lagi, mencapai 0.2 mm untuk area-area kritis dekat leading edge atau engine pylon. Metode inspeksi tradisional menggunakan straight edge dan feeler gauge, meskipun sederhana, seringkali hanya mampu mendeteksi distorsi makro. Variasi ketebalan mikro yang menjadi indikator awal potensi kegagalan struktural memerlukan pendekatan pengukuran yang lebih presisi dan kuantitatif.

Penyebab Warping pada Wing Skin Aluminium 7075

Memahami akar penyebab warping merupakan langkah fundamental dalam strategi pencegahannya. Deformasi pada wing skin 7075 jarang disebabkan oleh faktor tunggal; lebih sering merupakan akumulasi dari interaksi kompleks antara material, proses manufaktur, dan penanganan.

Penyebab pertama dan paling dominan adalah tegangan sisa (residual stress) bawaan dari proses manufaktur plat. Proses rolling panas atau dingin yang membentuk ingot menjadi plat tipis menanamkan profil tegangan yang tidak homogen di sepanjang ketebalan material. Lapisan permukaan cenderung memiliki tegangan tekan (compressive stress) sementara bagian inti (mid-plane) mengalami tegangan tarik (tensile stress). Keseimbangan ini bersifat metastabil; begitu material mengalami pemotongan atau pemesinan, keseimbangan terganggu, dan redistribusi tegangan ini memicu deformasi makroskopik.

Proses permesinan awal (rough machining) yang tidak simetris menjadi pemicu utama ketidakseimbangan tersebut. Jika pengurangan material di satu sisi plat tidak diimbangi secara proporsional di sisi lainnya, momen lentur internal tercipta, menghasilkan warping ke arah sisi yang mengalami pengurangan material lebih besar. Fenomena serupa terjadi pada proses perlakuan panas. Pendinginan (quenching) yang tidak seragam, di mana laju pendinginan berbeda antara area permukaan dan area yang lebih tebal atau antara satu sisi dengan sisi lain plat, menghasilkan gradien kontraksi termal yang menanamkan tegangan distorsi permanen.

Di luar proses termal dan mekanis, penanganan material yang tidak tepat seringkali menjadi penyebab yang terabaikan. Penumpukan plat yang tidak rata, penggunaan clamping dengan tekanan berlebih selama setup machining, atau bahkan guncangan selama transportasi dapat menginduksi deformasi plastis lokal. Faktor lingkungan seperti fluktuasi temperatur dan kelembaban ekstrem di area penyimpanan juga berkontribusi, terutama jika material melalui siklus pemanasan-pendinginan yang tidak terkendali sebelum proses stabilisasi dimensi final.

Dampak Warping Terhadap Struktur Pesawat

Konsekuensi penggunaan wing skin yang mengalami warping, bahkan pada level yang dianggap minor, merambat secara sistemik ke seluruh aspek struktur dan operasional pesawat. Mengabaikan distorsi ini menciptakan risiko berlapis yang dimulai dari performa aerodinamika hingga integritas struktural jangka panjang.

Dari perspektif aerodinamika, kontur permukaan sayap dirancang dengan presisi komputasi fluida dinamis (CFD) yang ekstensif untuk menghasilkan distribusi tekanan optimal. Warping menciptakan deviasi lokal dari kontur ideal ini. Konsekuensinya adalah transisi aliran laminar ke turbulen yang lebih awal (early boundary layer transition), peningkatan drag, dan pada kasus yang parah, separasi aliran udara lokal. Efek ini secara langsung meningkatkan konsumsi bahan bakar. Industri penerbangan sangat sensitif terhadap setiap persentase peningkatan drag; distorsi yang tampaknya kecil dapat mengakibatkan kerugian ekonomi signifikan selama masa operasional pesawat.

Pada tahap perakitan (assembly), wing skin yang terdistorsi akan mengalami ketidakcocokan (misfit) dengan elemen struktur pendukung seperti ribs dan spars. Gap yang terjadi memerlukan shimming—penambahan lapisan tipis (shim) untuk mengisi celah—yang menambah berat, waktu perakitan, dan biaya. Dalam beberapa kasus, tingkat distorsi tidak dapat dikompensasi dengan shimming standar, sehingga komponen harus mengalami rework mahal atau bahkan scrap.

Aspek yang paling kritis adalah pengaruhnya terhadap kekuatan lelah (fatigue). Wing skin adalah komponen yang mengalami beban siklik dari tekanan aerodinamis, manuver, dan getaran selama penerbangan. Area yang mengalami warping adalah lokasi konsentrasi tegangan (stress concentration). Saat struktur dibebani, tegangan tidak terdistribusi merata, melainkan terfokus pada area yang melengkung. Kondisi ini secara dramatis memperpendek umur lelah (fatigue life) komponen, mempercepat inisiasi retak mikro yang dapat berkembang menjadi kegagalan struktural katastropik. Dalam konteks keselamatan penerbangan, deteksi dan eliminasi warping adalah tindakan pencegahan primer yang tidak bisa dinegosiasikan.

Peran Ultrasonic Thickness Gauge dalam Solusi Deteksi Warping

Teknologi pengukuran ketebalan ultrasonik menawarkan pendekatan non-destruktif yang ideal untuk memetakan distorsi pada wing skin. Prinsip dasarnya sederhana namun elegan: transduser memancarkan pulsa ultrasonik berfrekuensi tinggi ke dalam material, yang kemudian dipantulkan dari permukaan belakang (backwall). Waktu tempuh pulsa (time-of-flight) yang presisi diukur dan dikonversi menjadi nilai ketebalan berdasarkan kecepatan suara yang telah diketahui dalam material. Dengan kemampuan ini, variasi ketebalan yang terjadi akibat warping dapat dideteksi secara kuantitatif.

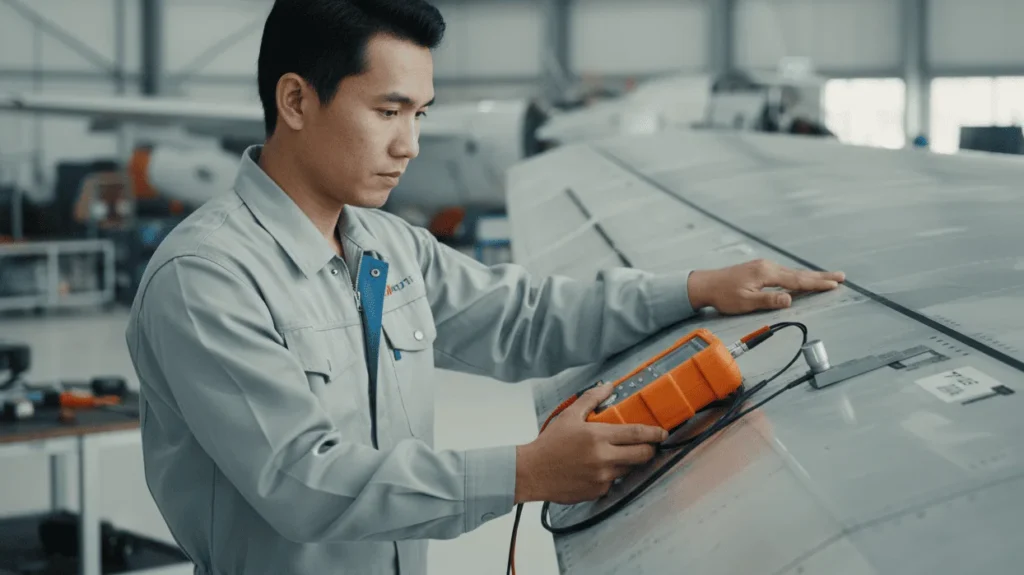

NOVOTEST UT1M Ultrasonic Thickness Gauge dirancang khusus untuk memenuhi tuntutan inspeksi presisi semacam ini. Keunggulan utamanya terletak pada resolusi pengukuran 0.01 mm, memungkinkan deteksi anomali dimensi yang sangat halus. Dalam konteks toleransi wing skin 7075 yang ketat, perbedaan 0.05 mm adalah signifikan—dan UT1M mampu mengidentifikasinya dengan andal. Sifat non-destruktif alat ini memastikan tidak ada dampak termal atau mekanis yang ditimbulkan pada komponen selama pengukuran, menjaga integritas material yang sudah melalui proses mahal.

Portabilitas dan kecepatan adalah dua atribut penting lainnya. Berbeda dengan mesin pengukur koordinat (CMM) atau sistem pemindaian laser yang memerlukan lingkungan laboratorium metrologi terkendali, NOVOTEST UT1M dapat dioperasikan langsung di lantai produksi. Seorang inspektor dapat memprogram grid pengukuran, menyelesaikan pemetaan ratusan titik, dan memperoleh data ketebalan secara real-time dalam hitungan menit. Fitur opsional A-Scan menambah lapisan verifikasi: inspektor dapat melihat bentuk gelombang ultrasonik secara visual untuk memastikan bahwa sinyal pantulan yang diterima benar-benar berasal dari backwall material, bukan dari cacat internal atau delaminasi, menghilangkan ambiguitas pengukuran. Dari segi ekonomi, investasi pada alat ini jauh lebih terjangkau dibandingkan mengandalkan CMM untuk inspeksi ketebalan rutin, dengan pelatihan operator yang minimal.

Cara Mendeteksi dan Mencegah Warping

Prosedur deteksi warping menggunakan NOVOTEST UT1M dapat distandardisasi menjadi alur kerja yang sistematis, memastikan pengukuran yang repeatable dan akurat. Langkah pertama adalah persiapan permukaan dan alat. Permukaan wing skin aluminium 7075 harus dibersihkan dari kontaminan seperti coolant, debu, atau oksida yang dapat mempengaruhi coupling akustik. Oleskan couplant (gel ultrasonik) secukupnya untuk menghilangkan celah udara. Kalibrasi alat dilakukan dengan blok referensi standar dari material yang sama (aluminium 7075) dengan ketebalan yang diketahui untuk mengatur kecepatan suara yang tepat.

Langkah kedua adalah perencanaan grid pengukuran. Pada lembaran wing skin yang luas, pengukuran acak tidaklah cukup. Tetapkan grid sistematis, misalnya dengan interval 50 mm × 50 mm, menggunakan template atau marker non-permanen. Untuk area dekat edge atau geometri kompleks, interval dapat diperkecil menjadi 25 mm. Catat koordinat setiap titik ukur untuk pemetaan.

Langkah ketiga adalah proses pengukuran. Tempatkan probe transduser secara tegak lurus pada setiap titik grid, pastikan kontak stabil, dan catat nilai ketebalan yang ditampilkan pada layar UT1M. Jika alat dilengkapi fitur A-Scan, verifikasi bentuk sinyal: puncak backwall harus jelas dan stabil. Ulangi hingga seluruh grid terukur.

Langkah keempat dan paling penting adalah analisis dan interpretasi data. Masukkan seluruh data pengukuran ke dalam spreadsheet atau perangkat lunak pemetaan kontur. Hitung nilai ketebalan rata-rata, deviasi minimum, dan deviasi maksimum di seluruh area. Identifikasi zona di mana selisih antara ketebalan terukur maksimum dan minimum melebihi ambang toleransi yang ditetapkan (umumnya <0.4 mm untuk distorsi keseluruhan). Area dengan gradien perubahan ketebalan yang curam mengindikasikan lokasi warping. Untuk ilustrasi, lihat tabel berikut yang menggambarkan profil pengukuran pada sampel wing skin:

Tabel Contoh Pemetaan Ketebalan Wing Skin

Dari tabel di atas, terlihat adanya gradien ketebalan yang signifikan menuju titik C3, mengindikasikan adanya penebalan lokal akibat efek pelengkungan atau penggembungan (buckling) pada wing skin. Komponen dengan profil semacam ini harus dipisahkan untuk investigasi dan perbaikan lebih lanjut.

Untuk pencegahan, beberapa langkah proaktif dapat diimplementasikan. Lakukan stress relief heat treatment yang terkontrol setelah proses rough machining dan sebelum machining final. Simpan plat secara vertikal atau dengan penyangga yang seragam untuk menghindari beban gravitasi asimetris pada area yang tidak ditopang. Saat proses machining, gunakan clamping yang memberikan tekanan merata dan minimal, serta terapkan strategi pemotongan yang seimbang di kedua sisi plat.

Studi Kasus: Deteksi Warping pada Wing Skin Sebelum Final Machining

Sebuah fasilitas manufaktur komponen pesawat menerima batch plat wing skin aluminium 7075-T6 yang baru saja menyelesaikan proses rough machining. Berdasarkan catatan proses sebelumnya yang melibatkan pemotongan asimetris, tim Quality Control memiliki kekhawatiran adanya potensi distorsi. Alih-alih langsung melanjutkan ke tahap final machining yang mahal, diputuskan untuk melakukan inspeksi menyeluruh menggunakan NOVOTEST UT1M.

Tim inspeksi membuat grid pengukuran dengan interval 50 mm di seluruh permukaan plat. Dalam waktu kurang dari 15 menit, lebih dari 200 titik data berhasil dikumpulkan. Hasil pemetaan menunjukkan bahwa sebagian besar area masih dalam toleransi, namun satu area di sudut trailing edge menunjukkan anomali. Deviasi ketebalan di area tersebut mencapai 0.48 mm—melebihi ambang batas 0.4 mm yang ditetapkan oleh desain.

Berdasarkan temuan ini, komponen tersebut dipisahkan dari batch dan menjalani proses thermal stress relief terkontrol. Setelah proses tersebut, pengukuran ulang dengan NOVOTEST UT1M dilakukan di area dan grid yang identik. Hasilnya menunjukkan penurunan deviasi maksimum menjadi hanya 0.15 mm, kini berada dalam batas toleransi yang dapat diterima. Komponen kemudian lolos untuk melanjutkan ke tahap final machining.

Keputusan sederhana untuk melakukan inspeksi ultrasonic thickness gauge pada waktu yang tepat memberikan dampak finansial yang terukur. Estimasi penghematan mencapai 20% dari biaya yang seharusnya timbul jika warping baru ditemukan setelah final machining—sebuah tahapan di mana rework akan jauh lebih kompleks, mahal, dan berisiko mengakibatkan keterlambatan jadwal perakitan. Studi kasus ini menegaskan bahwa integrasi prosedur inspeksi ketebalan ultrasonik sebagai gerbang kualitas (quality gate) setelah setiap proses pemicu tegangan adalah praktik terbaik yang membuahkan hasil nyata.

Kesimpulan

Deteksi warping pada wing skin aluminium 7075 bukanlah opsi, melainkan imperatif mutu dan keselamatan dalam manufaktur kedirgantaraan modern. Distorsi mikro yang melebihi toleransi dapat bereskalasi menjadi masalah aerodinamika, perakitan, dan integritas struktural yang serius. Ultrasonic Thickness Gauge NOVOTEST UT1M menyediakan jalur non-destruktif, presisi, dan efisien untuk mengidentifikasi anomali ini secara dini.

Melalui pemetaan ketebalan sistematis, deviasi sekecil 0.05–0.4 mm dapat diidentifikasi, memungkinkan tindakan korektif seperti stress relief sebelum komponen memasuki tahap machining final yang kritis. Adopsi prosedur inspeksi ini, yang didukung oleh instrumen berkualitas tinggi, adalah investasi langsung dalam jaminan kualitas, pengurangan biaya non-kualitas, dan peningkatan keselamatan jangka panjang struktur pesawat.

Untuk mendukung implementasi praktik inspeksi presisi semacam ini di fasilitas Anda, ketersediaan alat ukur yang handal dan dukungan teknis dari distributor berpengalaman adalah fondasi utama. Di sinilah peran CV. Java Multi Mandiri sebagai pemasok (supplier & distributor) alat ukur dan pengujian terpercaya menjadi krusial. Mereka menyediakan NOVOTEST UT1M dan berbagai instrumen presisi lainnya yang memungkinkan departemen quality control Anda menjalankan prosedur deteksi warping ini dengan standar tertinggi, memastikan setiap komponen yang melangkah ke proses selanjutnya benar-benar memenuhi spesifikasi. Pelajari lebih lanjut aplikasi produk untuk menemukan konfigurasi alat yang paling sesuai dengan kebutuhan pengujian material Anda.

FAQ

Apa yang dimaksud dengan warping pada wing skin pesawat?

Warping adalah distorsi permanen pada wing skin berupa pelengkungan, puntiran, atau gelombang permukaan yang menyimpang dari kontur desain aslinya. Pada material aluminium 7075 tipis, warping sering terdeteksi sebagai variasi ketebalan di berbagai area plat.

Mengapa aluminium 7075 sering mengalami warping?

Aluminium 7075 rentan terhadap warping terutama karena tegangan sisa (residual stress) yang tinggi dari proses manufaktur seperti rolling dan heat treatment. Ketidakseimbangan pelepasan tegangan saat proses permesinan atau pendinginan yang tidak merata akan memicu deformasi untuk mencapai keseimbangan baru.

Berapa toleransi ketebalan umum untuk wing skin 7075?

Toleransi sangat bergantung pada spesifikasi desain pabrikan dan area spesifik pada sayap. Namun, secara umum variasi ketebalan atau deviasi kerataan yang dapat diterima sangat kecil, seringkali di bawah 0.4 mm, dan bisa lebih ketat (0.2 mm atau kurang) untuk area-area kritis secara aerodinamis atau struktural.

Apakah ultrasonic thickness gauge seperti NOVOTEST UT1M bisa mengukur ketebalan material setipis 1 mm?

Ya. NOVOTEST UT1M dengan transduser yang sesuai mampu mengukur material baja dari 0.5 mm. Kemampuan ini membuatnya sangat sesuai untuk mengukur wing skin aluminium 7075 yang tipikalnya memiliki ketebalan antara 1–3 mm, dengan resolusi tinggi 0.01 mm.

Bagaimana cara mengkalibrasi NOVOTEST UT1M untuk pengukuran wing skin aluminium?

Kalibrasi dilakukan menggunakan blok referensi standar dari aluminium 7075 dengan ketebalan yang diketahui dan terverifikasi. Oleskan couplant pada blok, lakukan pengukuran, dan sesuaikan nilai kecepatan suara pada alat hingga pembacaan ketebalan sesuai dengan nilai aktual blok referensi. Prosedur ini mengkompensasi perbedaan akustik spesifik material.
