PCE-STM 10 – Wall Scanner Multi-Material dengan LCD | Deteksi Akurat & Aman

Dalam dunia konstruksi dan pemeliharaan gedung, ketidaktahuan mengenai apa yang ada di balik dinding adalah risiko besar yang sering dihadapi oleh para profesional. Seringkali, teknisi dihadapkan pada situasi di mana mereka harus melakukan pengeboran atau pembobokan pada dinding yang sudah jadi tanpa memiliki gambar as-built yang akurat. Risiko yang mengintai bukan hanya sekadar mata bor yang tumpul karena menabrak besi tulangan, tetapi bahaya yang jauh lebih fatal seperti menyentuh jalur kabel listrik aktif atau memecahkan pipa air yang tertanam. Insiden semacam ini tidak hanya menyebabkan cedera serius akibat sengatan listrik, tetapi juga kerugian finansial akibat kerusakan properti dan terhentinya operasional gedung.

Kegagalan dalam mengidentifikasi utilitas tersembunyi sebelum melakukan intervensi fisik pada struktur bangunan sering kali berujung pada biaya perbaikan yang tidak terduga dan penundaan proyek (downtime). Metode konvensional seperti mengetuk dinding atau sekadar menebak berdasarkan intuisi teknisi sudah tidak lagi relevan dengan standar keselamatan kerja modern yang ketat. Oleh karena itu, kebutuhan akan alat deteksi non-destruktif (Non-Destructive Test/NDT) yang mampu memvisualisasikan infrastruktur di balik dinding menjadi sangat krusial. Alat ukur yang andal diperlukan untuk memetakan keberadaan logam, kayu, dan arus listrik guna menjamin keselamatan kerja dan efisiensi dalam proses renovasi maupun instalasi utilitas.

Deskripsi Singkat PCE-STM 10

PCE-STM 10 hadir sebagai solusi teknologi pemindaian dinding (wall scanner) yang dirancang untuk menjawab tantangan tersebut. Perangkat ini adalah detektor multi-material yang ringkas namun bertenaga, dikembangkan untuk membantu profesional melokalisasi objek tersembunyi di dalam struktur bangunan seperti dinding, lantai, dan langit-langit. Tidak seperti alat deteksi sederhana yang hanya memberikan sinyal suara, instrumen ini dilengkapi dengan layar LCD berwarna 1,9 inci yang memberikan representasi visual jelas mengenai apa yang terdeteksi di balik permukaan.

Secara fungsional, alat ini mampu mendeteksi berbagai jenis material, mulai dari logam magnetik dan non-magnetik, balok kayu, hingga kabel listrik yang dialiri arus (live wire). Keunggulan utamanya terletak pada kombinasi sistem peringatan visual dan auditori. Pengguna dipandu oleh tampilan grafis pada layar serta indikator lampu LED “lampu lalu lintas” (hijau, kuning, merah) yang memberikan umpan balik instan mengenai jarak dan posisi objek.

Fleksibilitas penggunaan menjadi nilai tambah utama dari perangkat ini. Alat ini dapat dioperasikan pada berbagai permukaan material, termasuk kayu, wallpaper, plester, dinding akustik, hingga dinding yang dicat. Dengan kemampuan penetrasi kedalaman hingga 12 cm untuk logam tertentu, PCE-STM 10 menawarkan ketenangan pikiran bagi teknisi sebelum mata bor menyentuh dinding, menjadikannya instrumen wajib dalam kotak peralatan inspeksi modern.

Fungsi & Kegunaan Produk

Sebagai alat inspeksi utilitas tersembunyi, PCE-STM 10 memiliki fungsi vital dalam memastikan keamanan dan presisi kerja. Berikut adalah rincian fungsi utamanya:

• Deteksi logam dan tulangan betonFungsi dasar alat ini adalah menemukan posisi logam feromagnetik (seperti besi tulangan beton) hingga kedalaman 12 cm dan logam non-magnetik (seperti pipa tembaga) hingga kedalaman 10 cm. Ini sangat penting untuk menghindari kerusakan struktur saat pengeboran.
• Identifikasi jalur kabel listrik aktif (AC)Salah satu fitur keselamatan terpenting adalah kemampuan mendeteksi kabel daya (power lines) yang beraliran listrik8. Alat ini dapat melacak keberadaan kabel aktif hingga kedalaman 5 cm, membantu teknisi listrik memetakan jalur instalasi tanpa harus membongkar dinding.
• Penentuan posisi rangka kayu (Stud Finding)Dalam pekerjaan pemasangan furnitur gantung atau dry-walling, menemukan rangka kayu di balik partisi gypsum adalah hal wajib. Alat ini memiliki mode khusus untuk mendeteksi balok kayu hingga kedalaman 3,8 cm, lengkap dengan kemampuan membaca bagian tengah (center) dan tepi (edge) balok.
• Troubleshooting dan pemetaan renovasiSebelum proses renovasi dimulai, alat ini digunakan untuk memindai area kerja guna membuat “peta aman” bagi kontraktor, meminimalkan risiko kecelakaan kerja akibat utilitas yang tidak terdata.

Untuk memaksimalkan akurasi, perangkat ini memisahkan mode kerjanya berdasarkan jenis material yang dicari:

• Mode Deteksi Logam Digunakan untuk memindai pipa logam, besi beton, atau rangka baja ringan. Pada mode ini, alat menampilkan kekuatan sinyal dalam bentuk persentase untuk mengestimasi kedalaman dan kedekatan objek.
• Mode Deteksi KayuDirancang khusus untuk material non-konduktif yang memiliki densitas berbeda dari sekitarnya. Mode ini sangat membantu dalam instalasi interior.
• Mode Deteksi Arus Listrik (Power Mode)Mode spesifik untuk mencari medan elektromagnetik yang dipancarkan oleh kabel aktif (live wires). Ini adalah mode pertahanan utama terhadap risiko sengatan listrik.

Bidang / Industri Pengguna

PCE-STM 10 dirancang untuk memenuhi kebutuhan berbagai sektor industri yang memerlukan jaminan keamanan dalam intervensi struktur bangunan:

• Electrical Installation & Maintenance

• MEP Engineering & Construction (Mechanical, Electrical, and Plumbing)

• Building Renovation & Retrofitting

• Facility Maintenance & Preventive Maintenance

• Construction Quality Control

• Property Technical Due Diligence

• Safety Inspection & Compliance

• Industrial Maintenance & Utilities

• Infrastructure Maintenance

Keunggulan / Highlights

Perangkat ini menawarkan sejumlah keunggulan teknis yang dirancang untuk membantu teknisi bekerja lebih cepat dan aman di lapangan:

• Sistem Visualisasi IntuitifLayar LCD berwarna memberikan informasi yang jauh lebih kaya dibandingkan alat deteksi jarum analog lama. Ditambah dengan LED tiga warna (Hijau: Aman, Kuning: Objek dekat, Merah: Objek tepat di bawah sensor), interpretasi data menjadi sangat cepat dan mudah dipahami oleh operator dari berbagai tingkat keahlian.
• Akurasi Penentuan Posisi (Center & Edge)Berbeda dengan alat murah yang hanya berbunyi saat mendeteksi “sesuatu”, PCE-STM 10 mampu menunjukkan tepi objek dan titik tengahnya (center point display). Fitur ini sangat krusial saat teknisi perlu memasang baut fischer yang membutuhkan pegangan kuat tepat di tengah balok atau menghindari pengeboran tepat di tengah pipa.
• Lubang Penanda TerintegrasiDesain fisik alat ini mencakup lubang penanda (marking hole) tepat di area sensor. Ini memungkinkan pengguna untuk langsung menandai titik pengeboran dengan pensil segera setelah lokasi aman teridentifikasi, tanpa perlu memindahkan alat dan kehilangan titik fokus.
• Sensitivitas yang Dapat DiaturKondisi dinding yang berbeda (ketebalan plester, kelembapan) dapat mempengaruhi pembacaan. Alat ini memungkinkan penyesuaian sensitivitas dalam tiga tingkatan untuk mengoptimalkan deteksi sesuai kondisi lapangan.
• Desain Ergonomis dan PortabelDengan bobot hanya 119 gram dan dimensi yang pas di genggaman (140 x 70 x 22 mm), alat ini mudah dibawa ke mana saja dan tidak membebani teknisi saat harus melakukan pemindaian di area yang luas atau posisi sulit.

Perbandingan / Posisi Produk

Untuk memahami nilai lebih dari PCE-STM 10, penting untuk membandingkannya dengan metode atau alat lain yang umum digunakan di lapangan.

Dibandingkan dengan detektor jarum (stud finder) konvensional, PCE-STM 10 unggul dalam hal visualisasi data. Teknisi tidak perlu menebak-nebak arti bunyi “beep”, karena layar LCD dan persentase sinyal memberikan konteks yang lebih jelas. Dibandingkan dengan metode membongkar dinding, alat ini jelas menawarkan penghematan biaya dan waktu yang signifikan.

Spesifikasi Teknis

Berikut adalah spesifikasi teknis lengkap dari PCE-STM 10 untuk referensi profesional:

Tata Cara Pemakaian

Penggunaan alat ini dirancang agar mudah namun tetap memerlukan prosedur yang benar untuk hasil maksimal:

1. Persiapan dan Pengisian DayaPastikan baterai terisi penuh menggunakan kabel USB-C yang disediakan. Nyalakan perangkat dengan menekan tombol daya.
2. Pemilihan ModePilih mode deteksi yang sesuai dengan target objek: Mode Logam, Mode Kayu, atau Mode Listrik (AC). Ikon pada layar akan berubah sesuai mode yang dipilih.
3. KalibrasiLakukan kalibrasi di udara atau pada area dinding yang dipastikan kosong (tergantung instruksi spesifik pada manual untuk tiap mode) agar sensor mengenali baseline lingkungan sekitar.

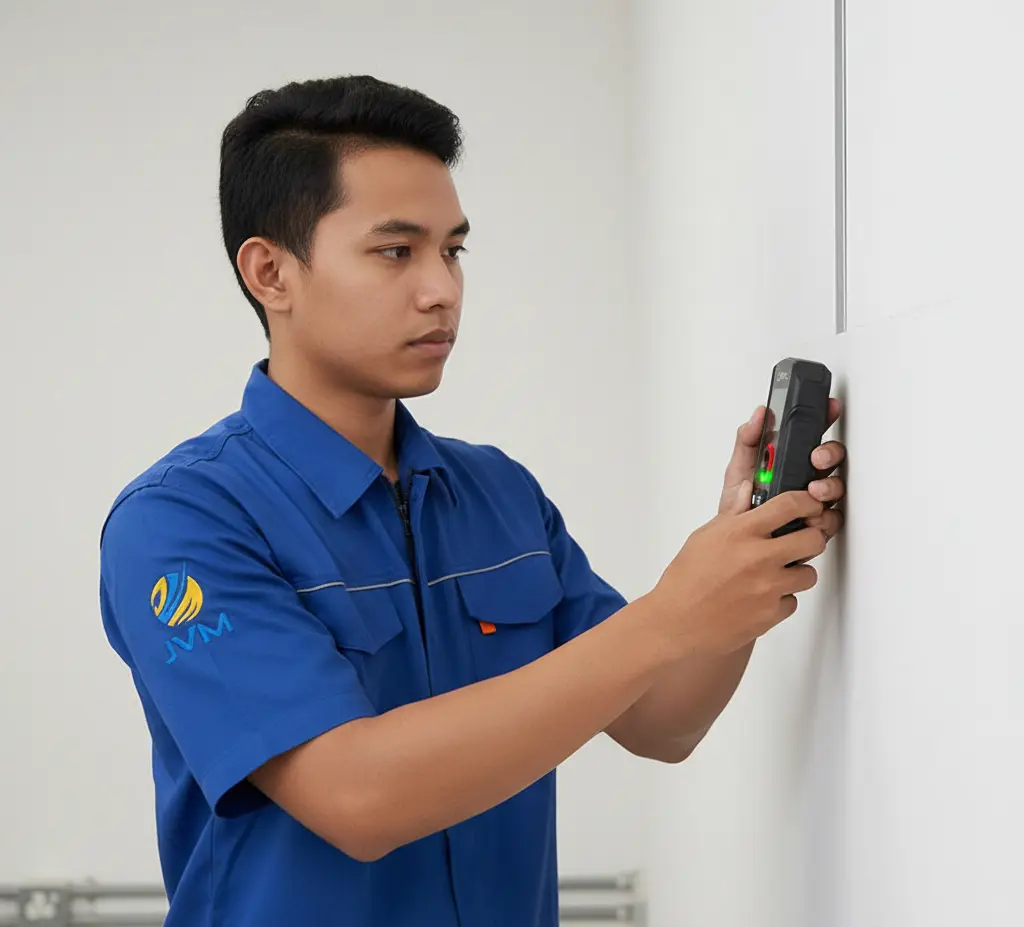

4. Proses Pemindaian (Scanning)Tempelkan alat rata pada dinding. Geser alat secara perlahan dan stabil ke arah horizontal atau vertikal. Perhatikan indikator panah dan bar sinyal pada layar LCD.
5. Interpretasi SinyalJika lampu LED berubah dari hijau ke kuning, berarti objek sudah dekat. Jika berubah menjadi merah dan sinyal mencapai puncaknya, objek berada tepat di bawah sensor (center point).
6. PenandaanGunakan lubang penanda (marking hole) pada alat untuk memberikan titik bor menggunakan pensil tanpa perlu menggeser alat.
7. Verifikasi UlangDisarankan untuk memindai area yang sama secara horizontal dan vertikal untuk memastikan konsistensi pembacaan sebelum melakukan eksekusi pengeboran.

Cara Kerja / Metode Pengukuran

PCE-STM 10 menggunakan kombinasi teknologi sensor untuk mendeteksi berbagai material:

• Induksi Elektromagnetik (Untuk Logam)Untuk mendeteksi logam, alat ini membangkitkan medan elektromagnetik. Ketika ada logam feromagnetik (besi) atau non-feromagnetik (tembaga/aluminium) di dekatnya, medan ini akan terdistorsi. Sensor menangkap distorsi ini dan menerjemahkannya menjadi sinyal visual. Alat mampu membedakan jenis logam berdasarkan karakteristik respon magnetiknya, sehingga kedalaman deteksi bisa berbeda (12 cm untuk magnetik vs 10 cm untuk non-magnetik).
• Deteksi Medan Listrik Pasif (Untuk Kabel AC)Untuk kabel aktif, sensor mendeteksi medan listrik 50/60Hz yang dipancarkan oleh kabel yang dialiri tegangan. Ini memungkinkan deteksi tanpa perlu kontak fisik dengan kawat tembaga, bekerja efektif hingga kedalaman 5 cm.
• Perubahan Konstanta Dielektrik (Untuk Kayu)Dalam mode kayu, alat mengukur perubahan kepadatan (densitas) material dinding. Karena kayu memiliki konstanta dielektrik yang berbeda dibandingkan rongga udara atau plester gypsum, sensor kapasitif alat ini dapat mendeteksi keberadaan balok di balik dinding berongga.

Kelengkapan Produk

Dalam paket penjualan standar, pengguna akan mendapatkan:

• 1 x Wall Detector PCE-STM 10

• 1 x Kabel USB-C (untuk pengisian daya)

• 1 x Instruksi Pengoperasian (Manual)

Manfaat bagi Pengguna

Investasi pada alat deteksi seperti PCE-STM 10 memberikan dampak positif langsung pada operasional teknis:

• Efisiensi KerjaMempercepat proses persiapan instalasi karena teknisi tidak perlu menebak-nebak posisi rangka atau jalur pipa.
• Peningkatan Kualitas PengerjaanPemasangan fischer atau anchor menjadi lebih kuat karena dipasang tepat di tengah struktur (stud), bukan di area kosong atau tepi yang rapuh.
• Penghematan Biaya PerbaikanMencegah biaya tak terduga akibat ketidaksengajaan membor pipa air (yang menyebabkan kebocoran) atau memutus kabel listrik.
• Keselamatan PersonilMengurangi risiko tersengat listrik secara signifikan, yang merupakan prioritas utama dalam K3 (Kesehatan dan Keselamatan Kerja).

FAQ

• Apakah alat ini bisa mendeteksi kabel listrik yang tidak dialiri arus?PCE-STM 10 paling efektif mendeteksi kabel aktif (live) pada mode AC. Untuk kabel mati, disarankan menggunakan mode Logam (Metal) karena kabel tembaga tetap akan terdeteksi sebagai logam non-magnetik hingga kedalaman tertentu.
• Apakah bisa digunakan pada dinding beton?Ya, alat ini dapat mendeteksi besi tulangan (rebar) di dalam beton hingga kedalaman 12 cm pada mode Logam. Namun, deteksi kabel di dalam beton bertulang mungkin sedikit terganggu oleh banyaknya besi di sekitarnya.
• Seberapa dalam alat ini bisa mendeteksi objek?Kedalaman maksimal bervariasi tergantung material: Logam magnetik hingga 12 cm, logam non-magnetik 10 cm, kabel listrik 5 cm, dan kayu 3,8 cm28.
• Apakah alat ini memerlukan baterai pengganti?Tidak, PCE-STM 10 menggunakan baterai internal berkapasitas 300 mAh yang dapat diisi ulang menggunakan kabel USB-C standar29.
• Apakah aman digunakan untuk inspeksi rumah tua?Sangat disarankan. Rumah tua seringkali tidak memiliki dokumentasi jalur kabel yang jelas. Alat ini membantu memetakan bahaya tersembunyi sebelum renovasi dilakukan.
