Cara Kalibrasi Uji Shore A Ban agar Hasil Tread Konsisten

Hasil uji kekerasan Shore A pada tread ban seharusnya 65, tetapi mengapa operator A mendapatkan 64 dan operator B justru membaca 67? Situasi ini adalah mimpi buruk bagi tim quality control di industri ban. Dua orang, alat yang sama, sampel yang sama, namun hasil berbeda. Akar masalahnya bukan pada alat ukur atau material, melainkan pada variabel yang paling sulit dikendalikan: manusia. Variasi sudut penekanan, kecepatan turun, dan inkonsistensi beban oleh tangan operator menciptakan bias pengukuran yang signifikan. Untuk mengeliminasi subjektivitas ini, Anda membutuhkan pendekatan mekanis yang terstandarisasi. Di sinilah Stand Alat Penguji Kekerasan Shore NOVOTEST berperan penting sebagai solusi kalibrasi dan standardisasi. Dirancang khusus untuk Durometer NOVOTEST TS-A atau TS-C, stand ini memastikan setiap pengukuran pada tread dan sidewall ban dilakukan dengan beban terpadu, posisi absolut tegak lurus, dan kecepatan penurunan seragam, menghasilkan data yang stabil, berulang, dan akurat.

1. Persiapan dan Alat yang Dibutuhkan
   1. Alat Uji Kekerasan Shore (Durometer) NOVOTEST TS-A atau TS-C
   2. Stand Alat Penguji Kekerasan Shore NOVOTEST
   3. Benda Uji: Sampel Ban dengan Permukaan Tread dan Sidewall
   4. Perlengkapan Kalibrasi Tambahan
2. Prosedur Kalibrasi Uji Shore A Ban
   1. Pemasangan Durometer pada Stand NOVOTEST
   2. Setting Beban Uji dan Kecepatan Penurunan
   3. Penentuan Titik Pengukuran pada Tread dan Sidewall
   4. Pelaksanaan Kalibrasi dengan Blok Referensi
   5. Pencatatan dan Verifikasi Deviasi Alat
3. Interpretasi Hasil
   1. Membaca Nilai Shore A yang Terkalibrasi
   2. Membandingkan Hasil Tread dan Sidewall setelah Standarisasi
   3. Toleransi dan Kriteria Keberterimaan (Repeatability & Reproducibility)
4. Tips dan Best Practices
   1. Rutin Kalibrasi Harian Sebelum Pengujian
   2. Konsistensi Posisi Operator dan Teknik Penekanan
   3. Perawatan Stand dan Durometer
5. Kesalahan Umum yang Harus Dihindari
   1. Mengabaikan Pre-load Sebelum Pengukuran
   2. Tidak Menggunakan Stand (Pengukuran Manual)
   3. Menggunakan Benda Uji yang Tidak Rata atau Kotor
   4. Salah Membaca Skala karena Sudut Pandang
6. Kesimpulan
7. FAQ
   1. Apa perbedaan utama Shore A dan Shore D dalam pengujian ban?
   2. Mengapa hasil uji Shore A ban sering berbeda antar operator?
   3. Berapa frekuensi ideal kalibrasi durometer Shore A menggunakan stand NOVOTEST?
   4. Apakah stand NOVOTEST TS-A hanya cocok untuk durometer merek NOVOTEST?
8. References

Persiapan dan Alat yang Dibutuhkan

Keberhasilan kalibrasi uji Shore A ban sangat bergantung pada kesiapan perangkat dan material. Proses ini bukan sekadar menekan alat ke permukaan ban; ini adalah prosedur metrologi yang menuntut kondisi ideal. Berikut adalah daftar peralatan dan material yang wajib Anda siapkan sebelum memulai siklus kalibrasi.

Alat Uji Kekerasan Shore (Durometer) NOVOTEST TS-A atau TS-C

Pastikan Anda menggunakan durometer yang sesuai dengan skala target. Untuk tread dan sidewall ban, durometer Shore A NOVOTEST TS-A adalah pilihan tepat karena rentang ukurnya relevan untuk elastomer. Periksa kondisi fisik probe indenter; pastikan tidak ada keausan, retakan, atau kotoran yang menempel. Skala indikator harus terbaca jelas, dan jarum penunjuk wajib kembali ke posisi nol sempurna saat tidak ada beban. Bersihkan probe menggunakan pelarut ringan yang tidak meninggalkan residu.

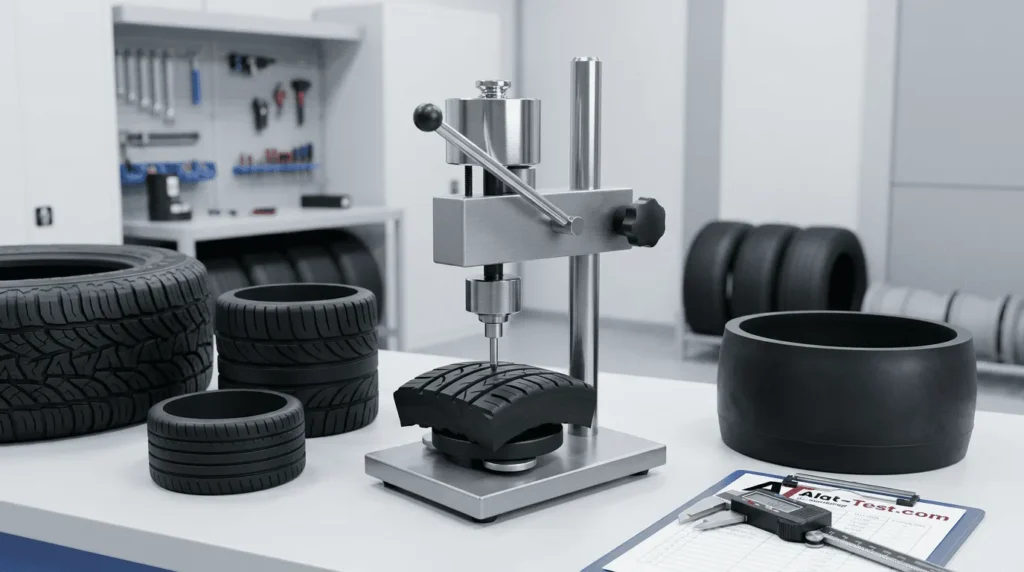

Stand Alat Penguji Kekerasan Shore NOVOTEST

Ini adalah aksesori wajib yang menjadi inti dari standardisasi. Stand ini menghilangkan pengaruh operator dengan menyediakan mekanisme tuas untuk menurunkan beban secara vertikal dan terkendali. Dengan pelat penyangga berdiameter 75 mm dan kapasitas tinggi objek uji hingga 63 mm, stand ini mengakomodasi potongan sampel ban yang representatif. Periksa kelancaran mekanisme tuas dan pastikan semua baut pengunci pada holder dalam kondisi kencang. Desainnya yang kokoh dengan bobot paket antara 4,7 hingga 8,7 kg menjamin stabilitas selama pengukuran.

Benda Uji: Sampel Ban dengan Permukaan Tread dan Sidewall

Siapkan potongan sampel tread dan sidewall ban yang representatif secara statistik. Permukaan benda uji harus bersih dari residu karbon hitam, minyak pelumas cetakan, atau kotoran lain. Gunakan kain mikrofiber kering atau sedikit dibasahi alkohol isopropil untuk membersihkannya. Pastikan ketebalan sampel minimal 6 mm dan permukaan cukup rata untuk menghindari kontak yang tidak sempurna dengan pelat penyangga. Hindari area dekat alur tread yang geometrinya tidak plan-paralel.

Perlengkapan Kalibrasi Tambahan

Anda memerlukan blok referensi Shore A bersertifikat yang tertelusur ke standar nasional. Beban standar, kunci penyetel untuk mengunci holder durometer, dan sarung tangan anti-statis juga penting untuk mencegah transfer muatan elektrostatis yang dapat mempengaruhi mekanisme halus durometer.

Prosedur Kalibrasi Uji Shore A Ban

Setelah semua alat siap, kita memasuki tahap inti: prosedur kalibrasi itu sendiri. Langkah-langkah ini memandu Anda mengkalibrasi sistem pengukuran menggunakan Stand NOVOTEST untuk memastikan keseragaman pada pengujian tread dan sidewall.

Pemasangan Durometer pada Stand NOVOTEST

Ambil Durometer NOVOTEST TS-A Anda dan masukkan ke dalam holder pada dudukan. Sejajarkan posisi durometer hingga benar-benar vertikal tegak lurus terhadap pelat penyangga. Gunakan kunci penyetel untuk mengencangkan baut holder secara merata, memastikan tidak ada gerakan lateral atau angular sedikit pun. Posisi yang tidak sejajar akan menyebabkan penetrasi miring dan menghasilkan nilai Shore A yang lebih rendah dan tidak akurat.

Setting Beban Uji dan Kecepatan Penurunan

Mekanisme tuas pada Stand NOVOTEST dirancang untuk memberikan beban terpadu secara konsisten. Untuk pengujian Shore A pada ban, Anda harus memastikan bahwa sistem memberikan pre-load yang tepat. Prosedur manual menginstruksikan untuk meletakkan sampel, lalu secara perlahan menurunkan tuas hingga probe indenter menyentuh permukaan dan memberikan tekanan awal. Beban pegas terkalibrasi dalam durometer TS-A secara otomatis menangani main load sesuai standar. Kecepatan penurunan yang dikontrol oleh tuas harus halus dan seragam setiap kali, tanpa sentakan, untuk mencapai penetrasi yang stabil dan mencegah efek histeresis pada material karet.

Penentuan Titik Pengukuran pada Tread dan Sidewall

Tandai titik-titik pengukuran pada sampel tread dan sidewall menggunakan spidol non-permanen. Tentukan minimal tiga titik untuk setiap area, dengan jarak antar titik minimal 6 mm. Hindari area yang terlalu dekat dengan tepi potongan, alur tread, atau sidewall yang memiliki kontur ekstrem. Tiga titik menyediakan basis data statistik yang cukup untuk menghitung nilai rata-rata dan mendeteksi anomali. Posisi titik yang tetap pada setiap sampel memungkinkan pengukuran berulang tanpa variabel lokasi yang berubah-ubah.

Pelaksanaan Kalibrasi dengan Blok Referensi

Sebelum menguji sampel ban, lakukan kalibrasi pada sistem Anda. Letakkan blok referensi Shore A bersertifikat di atas pelat penyangga. Turunkan tuas dudukan secara perlahan dan stabil hingga probe durometer melakukan penetrasi penuh ke permukaan referensi. Baca nilai yang tertunjuk pada skala indikator setelah jarum benar-benar diam. Catat hasilnya.

Pencatatan dan Verifikasi Deviasi Alat

Bandingkan nilai yang Anda baca pada skala durometer dengan nilai yang tertera pada sertifikat blok referensi. Deviasi adalah selisih antara nilai terbaca dan nilai benar. Untuk pengujian di industri ban, kriteria keberterimaan deviasi adalah maksimal ±1 poin Shore A. Jika deviasi masih dalam rentang ini, sistem siap digunakan. Jika di luar rentang, periksa kembali pemasangan, kebersihan probe, dan kondisi blok referensi sebelum melanjutkan.

Interpretasi Hasil

Setelah proses kalibrasi memvalidasi keandalan sistem, langkah selanjutnya adalah menginterpretasikan data pengukuran sampel untuk menilai konsistensi produk.

Membaca Nilai Shore A yang Terkalibrasi

Dengan stand yang telah terkalibrasi, lakukan pengukuran pada titik-titik yang telah ditandai. Prosedur pembacaan sama seperti pada blok referensi. Pastikan Anda membaca nilai persis pada saat jarum penunjuk benar-benar berhenti bergerak, di posisi stasioner setelah penetrasi penuh. Catat nilai untuk setiap titik pengukuran.

Membandingkan Hasil Tread dan Sidewall setelah Standarisasi

Dengan data yang terkumpul, hitung nilai rata-rata dan sebaran (range) untuk masing-masing area. Masukkan data ini ke dalam grafik kontrol kualitas sederhana. Analisis visual ini segera menunjukkan perbedaan karakteristik kekerasan antara compound tread—yang lebih keras untuk ketahanan aus—dan sidewall yang biasanya sedikit lebih lunak untuk fleksibilitas. Proses yang terstandarisasi oleh Stand NOVOTEST memastikan bahwa selisih nilai yang Anda amati benar-benar berasal dari properti material, bukan dari variasi teknik pengukuran.

Toleransi dan Kriteria Keberterimaan (Repeatability & Reproducibility)

Untuk memvalidasi proses, lakukan studi Repeatability dan Reproducibility (R&R). Dengan menggunakan satu operator dan sistem stand yang sama, ukur satu sampel ban berulang kali (repeatability). Lalu, minta operator berbeda melakukan pengukuran pada sampel yang sama menggunakan sistem yang identik (reproducibility). Hitung persentase variasi R&R terhadap toleransi spesifikasi. Sistem yang ideal memiliki nilai R&R di bawah 10% dari total variasi. Stand NOVOTEST secara dramatis meningkatkan metrik ini dengan menghilangkan variabel manusia yang paling kritis, menjadikan metode pengujian Anda robust dan handal.

Tips dan Best Practices

Mempertahankan konsistensi jangka panjang menuntut disiplin dan praktik perawatan yang baik. Berikut adalah beberapa tips vital.

Rutin Kalibrasi Harian Sebelum Pengujian

Awali setiap hari kerja Anda dengan kalibrasi menggunakan blok referensi tetap yang sama. Verifikasi cepat ini memvalidasi bahwa instrumen tidak mengalami pergeseran kalibrasi akibat guncangan atau perubahan suhu. Catat hasil verifikasi harian ini dalam logbook untuk keperluan audit dan analisis tren drift jangka panjang.

Konsistensi Posisi Operator dan Teknik Penekanan

Keunggulan utama Stand NOVOTEST adalah kemampuannya menyamakan teknik antar-operator. Anda tidak perlu lagi khawatir apakah operator A menekan lebih cepat atau operator B memiringkan tangannya. Selama sampel ditempatkan dengan benar, sistem mekanis akan melakukan tugasnya secara identik setiap saat. Fokus pelatihan operator kini beralih dari teknik manual ke persiapan sampel yang cermat.

Perawatan Stand dan Durometer

Bersihkan probe durometer dan pelat penyangga stand setiap hari dengan kain lembut yang dibasahi alkohol isopropil. Periksa kekencangan semua baut pengencang pada dudukan secara berkala karena getaran kecil dapat melonggarkannya seiring waktu. Simpan seluruh sistem di area yang bebas getaran dan fluktuasi suhu ekstrem untuk menjaga integritas mekanisnya.

Kesalahan Umum yang Harus Dihindari

Mencegah kesalahan selalu lebih efisien daripada mendeteksinya setelah pengukuran. Kenali lima kesalahan klasik ini.

Mengabaikan Pre-load Sebelum Pengukuran

Kesalahan ini terjadi ketika operator langsung menekan tuas dengan beban penuh tanpa memberikan waktu dan tekanan awal yang cukup. Ini akan menghasilkan nilai Shore A yang lebih tinggi karena dampak dinamis penetrasi. Prosedur yang benar adalah menurunkan probe secara perlahan hingga kontak pertama, lalu melanjutkan penurunan dengan gerakan halus dan terkontrol.

Tidak Menggunakan Stand (Pengukuran Manual)

Melakukan pengukuran Shore A secara manual pada permukaan lengkung tread dan sidewall adalah resep untuk inkonsistensi. Sudut penekanan yang tidak 90 derajat dan tekanan tangan yang tidak seragam dari satu pengukuran ke pengukuran lainnya akan menghasilkan data yang tidak dapat dipercaya. Selalu gunakan Stand NOVOTEST untuk setiap pengukuran yang bersifat kritis terhadap kualitas.

Menggunakan Benda Uji yang Tidak Rata atau Kotor

Sampel dengan permukaan kotor, sisa minyak, atau residu karbon hitam akan bertindak sebagai bantalan tipis yang menambah nilai kekerasan semu. Permukaan sampel yang tidak rata menyebabkan kontak yang tidak stabil di atas pelat penyangga, menghasilkan pembacaan yang bervariasi. Kebersihan dan kerataan sampel adalah prasyarat non-negoisasi.

Salah Membaca Skala karena Sudut Pandang

Kesalahan paralaks terjadi ketika mata operator tidak sejajar lurus dengan jarum indikator dan skala. Pada durometer dengan skala analog, biasakan membaca dari posisi di mana jarum dan bayangannya di bidang skala berhimpit. Kesalahan pembacaan sepele ini dapat menambah error yang sepenuhnya bisa dihindari.

Kesimpulan

Konsistensi hasil uji Shore A pada tread dan sidewall ban bukanlah target yang sulit dipahami. Akar penyebab variasi data sering kali bukan terletak pada alat ukurnya, melainkan pada proses pengukurannya. Dengan mengintegrasikan Stand Alat Penguji Kekerasan Shore NOVOTEST ke dalam rutinitas kalibrasi dan pengujian Anda, variabel operator yang subjektif tereliminasi sepenuhnya. Anda menggantikannya dengan mekanika presisi yang memberikan beban terpadu, kontak tegak lurus, dan kecepatan penurunan yang terstandarisasi. Penerapan prosedur ini secara ketat, dari pemasangan durometer hingga verifikasi dengan blok referensi, meningkatkan repeatability dan reproduktifitas data secara dramatis, memberikan kepercayaan penuh pada setiap laporan QC yang Anda hasilkan. Wujudkan proses pengujian yang tak tergoyahkan dengan mengadopsi teknik kalibrasi terstandar ini hari ini.

Sebagai distributor resmi, CV. Java Multi Mandiri menyediakan solusi lengkap untuk kebutuhan pengukuran dan pengujian industri Anda. Kami adalah mitra tepercaya dalam pengadaan alat ukur berkualitas tinggi, termasuk berbagai perangkat untuk memastikan standar kualitas produksi ban Anda terjaga. Pelajari lebih lanjut tentang komitmen dan jaringan distribusi kami di halaman CV. Java Multi Mandiri. Untuk mendiskusikan spesifikasi teknis yang sesuai dengan lini produksi Anda, manfaatkan layanan konsultasi gratis kami sekarang juga.

FAQ

Apa perbedaan utama Shore A dan Shore D dalam pengujian ban?

Shore A dirancang untuk mengukur kekerasan elastomer lunak hingga menengah, seperti compound tread dan sidewall ban yang fleksibel. Skala ini menggunakan indentor tumpul dan pegas yang lebih lemah. Shore D digunakan untuk material yang jauh lebih keras, seperti karet ebonit atau plastik komposit pada bead filler ban. Menggunakan skala yang salah akan menghasilkan data yang tidak relevan dan berpotensi merusak indentor.

Mengapa hasil uji Shore A ban sering berbeda antar operator?

Penyebab utamanya adalah variasi sudut penekanan dan kecepatan penurunan saat pengukuran manual. Tangan manusia tidak dapat mereproduksi gaya dan posisi yang identik setiap waktu. Permukaan ban yang melengkung memperparah masalah ini karena sulit mempertahankan posisi tegak lurus absolut. Solusi paling efektif adalah menggunakan Stand Alat Penguji Kekerasan Shore NOVOTEST yang mekanismenya menggantikan fungsi tangan operator secara seragam.

Berapa frekuensi ideal kalibrasi durometer Shore A menggunakan stand NOVOTEST?

Kalibrasi harian menggunakan blok referensi sebelum memulai pengujian sangat direkomendasikan sebagai praktik terbaik. Ini adalah verifikasi fungsional yang cepat. Sementara itu, kalibrasi formal berskala penuh yang tertelusur ke standar nasional sebaiknya dilakukan secara periodik, biasanya setiap 6 hingga 12 bulan, bergantung pada intensitas penggunaan dan kebijakan mutu internal perusahaan Anda.

Apakah stand NOVOTEST TS-A hanya cocok untuk durometer merek NOVOTEST?

Stand ini secara spesifik dirancang dan dioptimalkan untuk housing Durometer NOVOTEST TS-A dan TS-C, menjamin kecocokan geometri dan penguncian yang sempurna tanpa modifikasi. Penggunaan dengan durometer merek lain tidak direkomendasikan karena perbedaan dimensi bodi dapat menyebabkan ketidakstabilan pemasangan, yang justru menimbulkan kesalahan pengukuran baru.

Rekomendasi Hardness Tester

References

1. ASTM International. (2021). ASTM D2240-15(2021) Standard Test Method for Rubber Property—Durometer Hardness. West Conshohocken, PA: ASTM International.
2. Brown, R. (2018). Physical Testing of Rubber. Springer International Publishing.
3. NOVOTEST. (2023). Spesifikasi dan Manual Pengoperasian Stand Alat Penguji Kekerasan Shore NOVOTEST.
4. SIS. (2014). SS-ISO 48-4:2018 Rubber, vulcanized or thermoplastic — Determination of hardness — Part 4: Indentation hardness by durometer method (Shore hardness). Swedish Institute for Standards.
5. Treloar, L. R. G. (2005). The Physics of Rubber Elasticity. Oxford University Press.
