Kamera Slow Motion untuk Analisis Proses Industri Presisi: PCE-HSC 1660

Di banyak lingkungan industri dan laboratorium, ada satu tantangan klasik yang sering diabaikan: kejadian berlangsung terlalu cepat untuk diamati secara akurat.

Di instalasi pengolahan air (WTP/WWTP), misalnya, gelembung udara pada aerasi atau turbulensi aliran sering menjadi indikator penting kualitas proses—namun sulit dianalisis secara visual. Di industri farmasi dan biotek, proses pencampuran mikro atau reaksi cepat dalam cairan dapat menentukan keberhasilan batch produksi. Sementara di industri makanan dan minuman, fenomena seperti percikan, pengisian botol berkecepatan tinggi, atau deformasi kemasan sering luput dari inspeksi manual.

Masalah umum yang sering muncul:

• Kegagalan proses yang tidak terlihat oleh mata manusia
• Data visual yang tidak konsisten untuk audit QA/QC
• Sulitnya mengidentifikasi akar masalah (root cause)
• Pemborosan bahan akibat proses yang tidak optimal
• Keterbatasan dokumentasi untuk validasi proses

Di sinilah kamera slow motion industri seperti PCE-HSC 1660 menjadi solusi—mengubah kejadian milidetik menjadi data visual yang dapat dianalisis.

Prinsip Kerja Kamera High-Speed: Membekukan Waktu untuk Analisis

Teknologi inti dari PCE-HSC 1660 adalah high-speed imaging berbasis sensor CMOS 10-bit, yang memungkinkan perekaman hingga 2420 frame per detik (FPS) .

Cara Kerjanya (Sederhana)

• Kamera menangkap ribuan gambar per detik
• Setiap frame disimpan sebagai urutan waktu
• Software menggabungkan frame menjadi video slow motion
• Pengguna dapat menganalisis frame per frame

Kenapa Ini Penting?

• Peristiwa cepat (mikrodetik–milidetik) bisa diamati
• Pola yang tidak terlihat menjadi jelas
• Analisis proses menjadi berbasis data, bukan asumsi

Keunggulan Dibanding Metode Konvensional

Dengan pendekatan high-speed camera:

• Anda mendapatkan data visual + temporal
• Bisa dilakukan analisis frame-by-frame
• Mendukung validasi ilmiah dan audit industri

Kamera Slow Motion yang Dirancang untuk Dunia Industri

PCE-HSC 1660 adalah kamera high-speed yang dirancang untuk penggunaan praktis di industri dan riset.

Beberapa karakteristik utamanya:

• Hingga 2420 FPS
• Resolusi maksimum 1280 × 1024
• Sensor CMOS 1.3 megapiksel
• Koneksi USB 3.0 (plug and play)
• Kontrol penuh via PC
• Trigger eksternal untuk sinkronisasi proses

Apa yang Membuatnya Menarik?

• Tidak perlu sistem kompleks → cukup PC + USB
• Software langsung mengenali kamera
• Cocok untuk laboratorium, teaching lab, dan industri
• Bisa langsung digunakan setelah instalasi driver

Desain Fisik: Ringkas, Kokoh, dan Siap Lapangan

PCE-HSC 1660 dirancang dengan pendekatan kompak dan industrial-grade.

Detail Fisik

• Material: Aluminium
• Dimensi: 80 × 74 × 40 mm
• Berat: ±180 gram (tanpa lensa)
• Mount: C-Thread (F=75 mm, f/2.8)
• Tripod connector: tersedia

Catu Daya & Lingkungan

• Power: via USB 3.0
• Operating temperature: 0 – 40°C
• Storage: -20 – 60°C
• Kelembaban: max 80% RH

Implikasi Praktis

• Mudah dipindahkan antar lokasi
• Cocok untuk setup sementara (lab/field)
• Tidak butuh power supply terpisah

Antarmuka Software: Dari Akuisisi hingga Analisis

Kamera ini menggunakan software HiBestViewer, yang menyediakan tiga mode utama:

1. Acquire View (Pengambilan Data)

• Preview real-time
• Pengaturan resolusi, exposure, gain
• Trigger recording

2. Strip View (Navigasi Data)

• Tampilan thumbnail seluruh frame
• Timeline berbasis waktu (microsecond)
• Penandaan frame penting

3. Working View (Analisis)

• Playback maju/mundur
• Frame-by-frame analysis
• Bookmark & komentar
• Pengaturan kecepatan playback

Format Output

• MP4
• MPEG2
• BMP (frame individual)

Fitur Kunci untuk Analisis Presisi

1. Frame Rate Adaptif

• Hingga 2420 FPS
• Resolusi bisa disesuaikan untuk kecepatan

2. Trigger System

• Pre-trigger dan post-trigger recording
• Cocok untuk kejadian tak terduga

3. Analisis Frame-Level

• Frame number + timestamp
• Akurasi hingga mikrodetik

4. Bookmark & Annotation

• Tandai momen penting
• Tambahkan komentar untuk audit

5. Zoom & Coordinate Tracking

• Analisis posisi objek
• Cocok untuk studi gerakan

Manfaatnya:

• Mengurangi trial-error
• Mempercepat troubleshooting
• Dokumentasi audit lebih kuat

Integrasi Data dan Workflow Digital

PCE-HSC 1660 terhubung langsung ke PC melalui USB 3.0:

• Transfer data cepat
• Analisis langsung di software
• Ekspor ke format umum

Hal ini memungkinkan:

• Integrasi ke laporan QA/QC
• Pengolahan data di Excel/LIMS
• Penyimpanan arsip visual

Spesifikasi Teknis Lengkap

Penjelasan Sederhana

• FPS tinggi = menangkap kejadian lebih cepat
• Resolusi tinggi = detail lebih jelas
• Pixel depth 10-bit = gradasi lebih halus

Faktor yang Mempengaruhi Akurasi Pengamatan

Aksesori

• LED lighting (6 × 3W)
• Tripod
• Trigger eksternal
• Lensa tambahan

Aplikasi Nyata di Industri dan Laboratorium

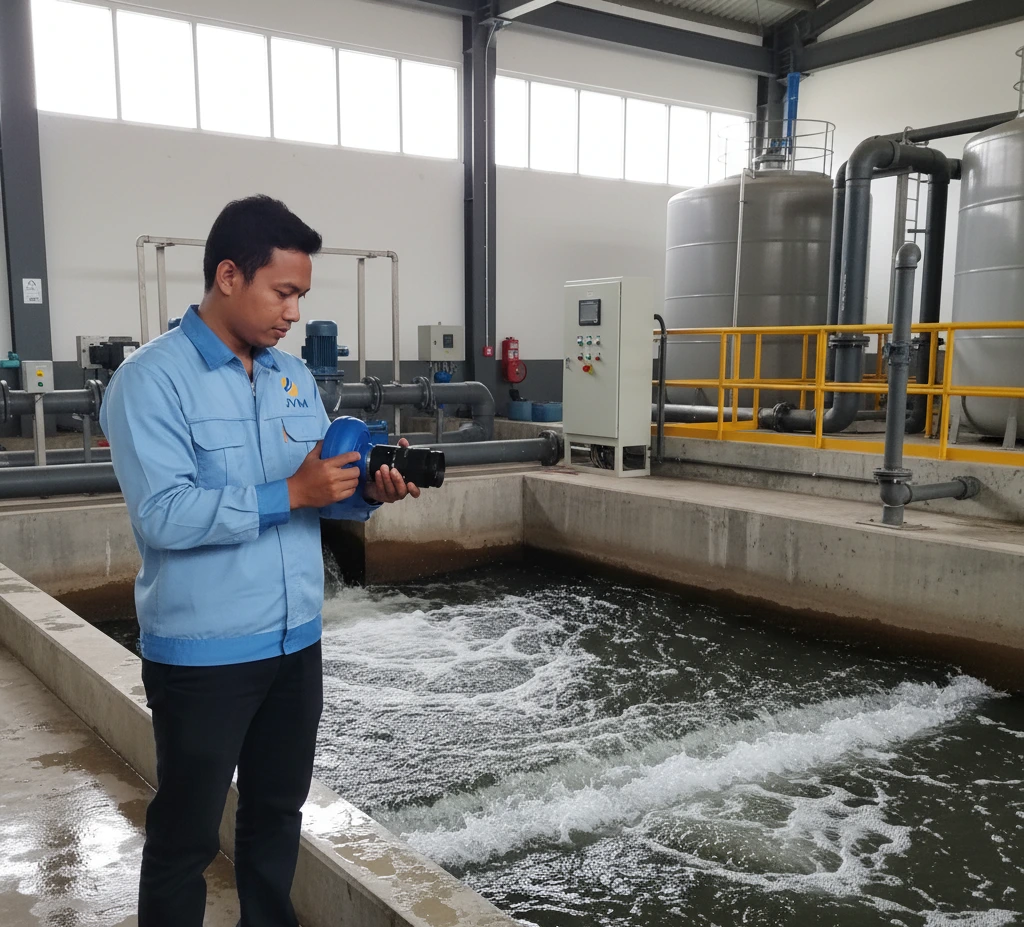

Studi Kasus 1: Analisis Aerasi di WWTP

Sebuah instalasi pengolahan air mengalami masalah efisiensi aerasi.

Dengan kamera ini:

• Pola gelembung dianalisis
• Distribusi udara terlihat jelas
• Penyesuaian diffuser dilakukan

Hasil: proses lebih stabil (simulasi perhitungan).

Studi Kasus 2: Pengisian Botol di Industri Minuman

Masalah:

• Volume tidak konsisten
• Percikan menyebabkan kontaminasi

Solusi:

• Rekam proses filling
• Identifikasi delay valve
• Optimasi timing

Cara Menggunakan di Lapangan

1. Pasang kamera di tripod
2. Hubungkan USB ke PC
3. Instal software & driver
4. Buka HiBestViewer
5. Atur resolusi & FPS
6. Aktifkan preview
7. Gunakan trigger saat proses berjalan
8. Analisis hasil di Strip/Working View
9. Ekspor data ke video

Kesimpulan

PCE-HSC 1660 adalah solusi praktis untuk:

• Analisis proses cepat
• Validasi QA/QC
• Riset laboratorium

Cocok untuk:

• Industri air & limbah
• Farmasi & biotek
• Makanan & minuman
• Riset akademik

FAQ

1. Apakah kamera ini bisa digunakan tanpa PC?
   Tidak, kamera ini memerlukan PC untuk kontrol dan penyimpanan data.
2. Apakah mendukung warna?
   Tidak, perekaman dalam format hitam-putih.
3. Berapa panjang kabel maksimal?
   Disarankan maksimal 3 meter USB 3.0.
4. Apakah bisa ekspor ke video?
   Ya, MP4 dan MPEG2.
5. Apakah bisa trigger otomatis?
   Ya, tersedia trigger eksternal.
