Cara Mengukur Resistansi Motor Listrik & Mencegah Overheating

Pengukuran resistansi motor listrik dilakukan dengan menguji hambatan pada kumparan stator menggunakan metode empat kawat (Kelvin 4-wire) untuk mendeteksi ketidakseimbangan fase, hubung singkat antar-lilitan (inter-turn short), dan hambatan kontak yang memicu overheating. Pengukuran skala mili-ohm ini membutuhkan presisi tinggi agar kerusakan dini pada gulungan dapat terdeteksi sebelum timbul kerekatan isolasi total.

Penyebab Utama Ketidakseimbangan Resistansi Motor Listrik

Penurunan kinerja motor induksi industri umumnya dipicu oleh degradasi bahan isolasi atau koneksi mekanis terminal yang melemah. Beberapa faktor penyebab utamanya meliputi:

Degradasi Lapisan Enamel Kawat: Panas berlebih yang berulang membuat lapisan isolasi enamel menipis dan menyebabkan hubung singkat antar-lilitan dalam satu fase.
Kenaikan Hambatan Kontak Terminal: Oksidasi, korosi, atau kekencangan baut pada box terminal yang tidak sesuai standar menambah hambatan ekstra pada jalur fase.
Cacat Sambungan Las/Crimp: Kualitas penyambungan internal antar-fase yang kurang sempurna pada saat proses pabrikasi atau rewinding.

Mengapa Harus Menggunakan Metode 4-Kawat (Kelvin Method)?

Multimeter standar menggunakan metode 2-kawat yang menghitung resistansi kabel uji (test leads) dan hambatan kontak ujung probe ke dalam hasil akhir. Untuk mengukur hambatan kumparan motor yang bernilai di bawah 1 Ohm, resistansi kabel uji biasa (sekitar 0,1–0,5 Ohm) akan merusak akurasi data pengukuran.

Metode 4-kawat memisahkan jalur arus uji (current leads) dan jalur pembacaan tegangan (potential leads). Arus konstan dialirkan melalui dua kawat luar, sedangkan drop tegangan diukur secara langsung oleh dua kawat dalam tanpa terpengaruh hambatan kabel pembanding.

Langkah-Langkah Mengukur Resistansi Kumparan Motor Listrik

Isolasi Sumber Daya Listrik: Putuskan pasokan listrik total (LOTO) dan pastikan motor berada dalam kondisi dingin pada suhu ruang (sekitar 20°C).
Lepas Jumper Terminal: Buka sambungan konfigurasi Star (Y) atau Delta (Δ) pada kotak terminal motor agar tiap fase teruji secara independen.

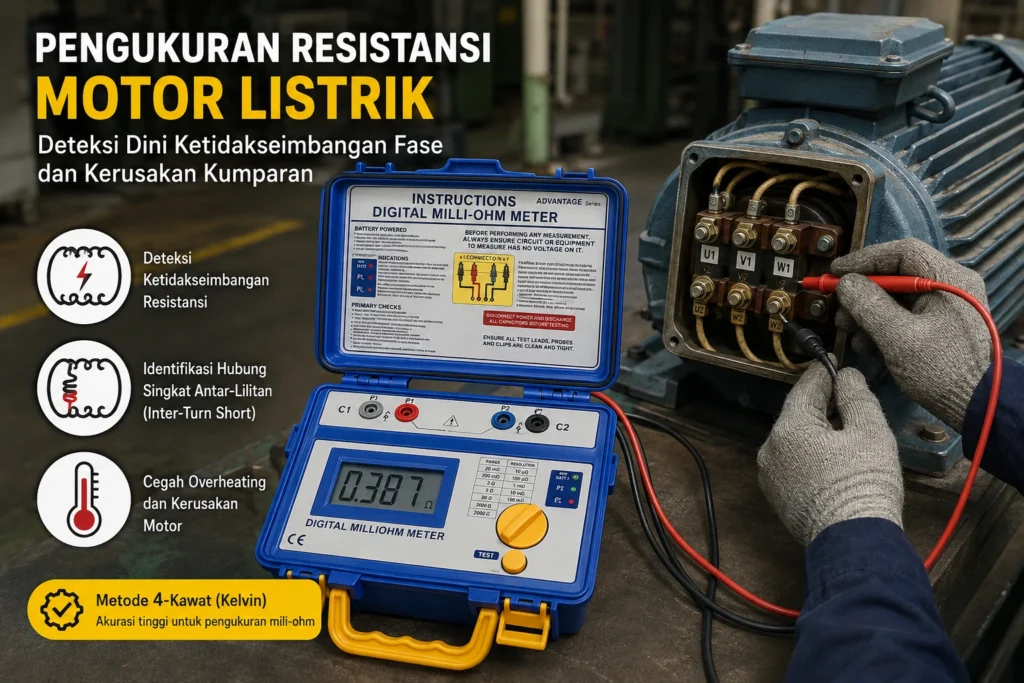

Hubungkan Alat Ukur Mikro Ohm: Pasang dua penjepit Kelvin pada ujung terminal fase U1-U2, V1-V2, dan W1-W2.
Catat dan Bandingkan Nilai Per Fase: Catat pembacaan hambatan rendah pada tiap fase lalu hitung persentase deviasinya.

Untuk menerapkan prosedur pemeliharaan sistem kelistrikan pabrik yang menyeluruh, Anda dapat membaca panduan perawatan preventif motor listrik sebagai acuan penyusunan jadwal inspeksi berkala.

Tabel Acuan Diagnosa Hambatan Gulungan Motor Listrik

Kondisi Pengukuran	Deviasi Nilai Resistansi	Tindakan Perbaikan
Normal / Seimbang	< 2% antar fase	Motor dalam kondisi baik; lanjutkan pemantauan rutin.
Ketidakseimbangan Ringan	2% – 5% antar fase	Bersihkan terminal, kencangkan baut sambungan, dan lakukan re-test.
Kerusakan Kritis / Short Circuit	> 5% antar fase	Isolasi motor, periksa isolasi belitan, atau lakukan rewinding.

Solusi Alat Ukur Low Resistance untuk Kebutuhan Industri

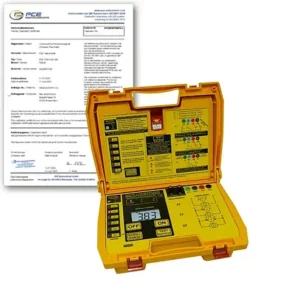

Pengukuran mikro ohm pada belitan motor besar membutuhkan instrumen uji khusus dengan tingkat resolusi tinggi dan arus tes yang stabil. Penggunaan perangkat seperti alat milliohm meter presisi PCE-MO 2002 membantu teknisi mendeteksi hambatan mulai dari rentang 100 μΩ hingga 2000 Ω secara cepat menggunakan sistem 4-kawat di lapangan.

Prosedur evaluasi ketidakseimbangan hambatan stator ini merujuk pada metodologi standar kelistrikan internasional yang dipublikasikan pada jurnal IEEE Transactions on Industry Applications terkait analisis deteksi dini kerusakan belitan stator motor listrik.
