Name: Electrical Tester PCE-ITM 20
Brand: PCE-Instruments
SKU: 69173
Availability: InStock
Rating: 5 (1 reviews)

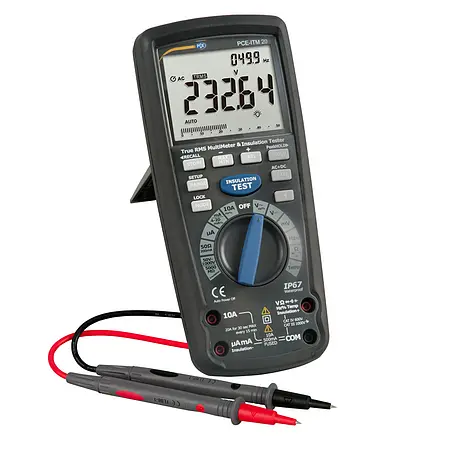

Digital Electrical Tester PCE-ITM 20 adalah alat ukur digital multifungsi yang menggabungkan fitur multimeter konvensional dengan kemampuan pengujian isolasi. Alat ini dirancang untuk mengukur berbagai parameter listrik seperti tegangan, arus, resistansi, frekuensi, dan kapasitansi dengan akurasi tinggi. Selain itu, dilengkapi dengan termokopel tipe K yang memungkinkan pengukuran suhu secara presisi. Dengan tampilan LCD besar yang dilengkapi backlight, pembacaan hasil pengukuran menjadi lebih jelas bahkan dalam kondisi pencahayaan rendah.

Prinsip kerja PCE-ITM 20 didukung oleh teknologi Autorange yang memilih rentang pengukuran secara otomatis, memudahkan pengguna tanpa perlu menyesuaikan setingan manual. Fitur unggulannya adalah kemampuan menguji isolasi dengan tegangan uji hingga 1000 V dan resistansi isolasi hingga 5000 MΩ, dilengkapi dengan perhitungan otomatis PI (Polarization Index) dan DAR (Dielectric Absorption Ratio). Ini membuat alat ini ideal untuk memverifikasi kualitas isolasi pada peralatan listrik dan kabel. Kemampuan kalibrasi standar menjamin keandalan hasil pengukuran untuk berbagai aplikasi teknis.

Dalam industri manufaktur, PCE-ITM 20 menjadi solusi praktis untuk pemeliharaan preventif dan troubleshooting peralatan elektrik. Alat ini dapat mendeteksi kerusakan isolasi pada motor, generator, atau panel distribusi sebelum terjadi kegagalan operasional. Penggunaan di lingkungan produksi yang menuntut ketahanan tinggi didukung oleh sertifikasi CAT IV 600 V dan proteksi IP67, membuatnya tahan terhadap debu, air, dan kondisi lapangan yang menantang.

Fitur penyimpanan internal memungkinkan pengguna merekam data pengukuran untuk analisis lebih lanjut, sementara antarmuka USB nirkabel memudahkan transfer data ke komputer. Dengan demikian, alat ini tidak hanya berguna untuk pengukuran real-time tetapi juga untuk pelacakan tren dan dokumentasi kualitas. Kemudahan penggunaan dengan antarmuka yang intuitif menjadikannya pilihan tepat baik untuk teknisi lapangan maupun insinyur laboratorium.

PCE-ITM 20 dilengkapi dengan perlengkapan lengkap termasuk kabel uji, klip buaya, adaptor termoelemen, dan baterai, siap digunakan langsung setelah dibuka. Kombinasi portabilitas, ketahanan, dan multifungsi membuatnya cocok untuk berbagai aplikasi mulai dari utilitas listrik hingga pemeliharaan fasilitas industri. Dengan performa yang handal dan desain ergonomis, alat ini menjawab kebutuhan pengukuran presisi di lingkungan kerja yang dinamis. Untuk informasi lebih lanjut dan konsultasi gratis mengenai produk ini, hubungi kami di WhatsApp 6285717112222 atau email contact@alat-test.com. Kami menyediakan pengiriman cepat dengan kualitas terjamin dan harga kompetitif.

– Automatic range selection- Capacitance measurement- Integrated isolation tester- Large LCD display, backlight- Internal memory- Hold Function- To IEC 1010, CAT III 1000 V, CAT IV 600 V- Frequency measurement

Test voltage / test current	Measuring range	Resolution	Accuracy
50V 1-mA @ 50 kΩ	0.01 … 5 MΩ	0.0001 MΩ	± (4 % + 20 digits)
	5 … 50 MΩ	0.001 MΩ	± (4 % + 20 digits)
	50 … 500 MΩ	0.01 MΩ	± (4 % + 20 digits)
	500 … 1000 MΩ	0.1 MΩ	not specified

125V / 1-mA @ 125 kΩ	0.01 … 5 MΩ	0.001 MΩ	± (2 % + 20 digits)
	5 …. 50 MΩ	0.001 MΩ	± (2 % + 20 digits)
	50 … 500 MΩ	0.01 MΩ	± (3 % + 20 digits)
	500 …. 5000 MΩ	0.1 MΩ	± (4 % + 20 digits)

250V / 1-mA @ 250 kΩ	0.01 … 5 MΩ	0.0001 MΩ	± (2 % + 20 digits)
	5 … 50 MΩ	0.001 MΩ	± (2 % + 20 digits)
	50 … 500 MΩ	0.01 MΩ	± (3 % + 20 digits)
	500 … 5000 MΩ	0.1 MΩ	± (4 % + 20 digits)

500V / 1-mA @ 500 kΩ	0.01 … 5 MΩ	0.0001 MΩ	± (2 % + 20 digits)
	5 … 50 MΩ	0.001 MΩ	± (2 % + 20 digits)
	50 … 500 MΩ	0.01 MΩ	± (3 % + 20 digits)
	500 … 5000 MΩ	0.1 MΩ	± (4 % + 20 digits)

1000V / 1-mA @ 1000 kΩ	0.01 … 5 MΩ	0.0001 MΩ	± (2 % + 20 digits)
	5 … 50 MΩ	0.001 MΩ	± (2 % + 20 digits)
	50 … 500 MΩ	0.01 MΩ	± (3 % + 20 digits)
	500 … 5000 MΩ	0.1 MΩ	± (4 % + 20 digits)

Short circuit current	<1.5-mA

Multimeter	Measuring range	Resolution	Accuracy
Measuring parameters	50 mV	0.001 mV	± (0.06 %+ 20 digits)
DC	500 mV	0.01 mV	± (0.06 %+ 6 digits)
	5 V	0.0001 V	± (0.06 %+ 4 digits)
	50 V	0.001 V	± (0.06 %+ 4 digits)
	500 V	0.01 V	± (0.06 %+ 4 digits)
	1000 V	0.1 V	± (0.1 %+ 3 digits)

AC	50 mV	0.001 mV	± (1 % + 50 digits)
AC + DC	500 mV	0.01 mV	± (1 % + 50 digits)
50 …. 1000 Hz	5 V	0.0001 V	± (1 % + 30 digits)
	50 V	0.001 V	± (1 % + 30 digits)
	500 V	0.01 V	± (1 % + 30 digits)
	1000 V	0.1 V	± (1 % + 30 digits)

The specified accuracy for alternating voltage refers to 5 … 100% of the measuring range

Direct current	Measuring range	Resolution	Accuracy
	500 µA	0.01 µA	± (0.5 % + 3 digits)
	5000 µA	0.1 µA	± (0.5 % + 3 digits)
	50 mA	0.001 mA	± (0.5 % + 3 digits)
	500 mA	0.01 A	± (0.5 % + 3 digits)
	10 A	0.001 A	± (0.5 % + 3 digits)

Alternating current	500 µA	0.01 µA	± (1% + 30 digits)
AC + DC	5000 µA	0.1 µA	± (1% + 30 digits)
50 …. 1000 Hz	50 mA	0.001 mA	± (1% + 30 digits)
	500 mA	0.01 A	± (1% + 30 digits)
	10 A	0.001 A	± (1% + 30 digits)

The specified accuracy for alternating current refers to 5 … 100% of the measuring range

Resistance	Measuring range	Resolution	Accuracy
	50 Ω	0.01 Ω	± (0.2 % + 20 digits)
	500 Ω	0.1 Ω	± (0.1 % + 10 digits)
	5 kΩ	0.0001 kΩ	± (0.1 % + 3 digits)
	50 kΩ	0.001 kΩ	± (0.1 % + 3 digits)
	500 kΩ	0.01 kΩ	± (0.1 % + 3 digits)
	5 MΩ	0.001 MΩ	± (1 % + 10 digits)
	50M Ω	0.001 MΩ	± (1.5 % + 50 digits)

Capacitance	50 nF	0.001 nF	± (1.5 % + 50 digits)
	50 nF	0.01nF	± (1.5 % + 10 digits)
	500 nF	0.1 nF	± (1.5 % + 10 digits)
	5 µF	0.001µF	± (1.5 % + 5 digits)
	50 µF	0.01µF	± (1.5 % + 5 digits)
	500 µF	0.1µF	± (1.5 % + 5 digits)
	5 mF	0.001 mF	± (3 % + 30 digits)
	10 mF	0.01 mF	± (3 % + 30 digits)

Frequency	50 Hz	0.001 Hz	± (0.02 % + 3 digits)
(Electronics)	500 Hz	0.01 Hz	± (0.02 % + 3 digits)
	5 kHz	0.0001 kHz	± (0.02 % + 3 digits)
	50 kHz	0.001 kHz	± (0.02 % + 3 digits)
	500 kHz	0.01 kHz	± (0.02 % + 3 digits)
	5 MHz	0.0001 MHz	± (0.02 % + 3 digits)
	50 MHz	0.001 MHz	± (0.02 % + 3 digits)
	100 MHz	0.01 MHz	not specified

Sensitivity: 0.8 VRMS min @ 20% … 80% duty cycle <100 kHz 5 V RMS min @ 20% … 80%> 100 kHz

	Measuring range	Resolution	Accuracy
Frequency (Electronics)	40 Hz … 10 kHz	0.01 1 Hz … 0.001 kHz	± (0.1%)
Duty Cycle	0.1 … 99.9%	0.01%	± (1.2% + 2 digits)
Pulse width	100 µS … 100 ms; Frequency: 5 Hz … 150 kHz
Temperature –	58 … 2462°F	0.1°F	± (0.5 % + 7°F)
Type K Thermoelement	-50 … 13350 °C	0.1°C	± (0.5 % + 3.5°C)
4 … 20 mA%	-25 … 125%	0.01%	± 50 digits
Resistance 50 Ω range	50 Ω	0.001 Ω	± (1 % + 20 digits)
	500 Ω	0.01 Ω	± (1 % + 20 digits)

Open circuit voltage: 5V; Overload protection 250V

General information

Memory		9999 memory points
Housing		Double moulded housing, IP67 (waterproof and dustproof)
Drop test		2 m / 6ft, 6in
Diode test		Test current 0.9-mA
		Open circuit voltage 2.8-mA
Continuity test		Acoustic signal at resistance < 35 Ω / Test current < 0.35-mA
Peak detection		> 1ms
Temperature sensor		Thermoelement Type K
Input impedance		DC: > 10 MΩ
		AC: > 9 MΩ
AC coupling		TRMS
Bandwidth AC voltage		50 Hz … 1 kHz
Crest factor		<3 at 500V
		< 1.5 at 1000V
Display		50000 digit LCD illuminated with bargraph
Automatic shutdown		after 15 minutes
Measurement rate / update display		10 Hz
Power supply		6 x 1.5V AA batteries
Interface		Wireless USB
Fuses		mA,µA: 0.5 A / 1000V fast ceramic
		A: 10 A / 1000V fast ceramic
Operating conditions		5 … 40°C / 41 … 104°F, max 80% r.H.
Storage conditions		-20 … 60°C / -4 … 140°F, max. 80% r.H.
Operating altitude		Max. 2000 m / 6561 feet
Weight		ca. 720 g / 1.6 lbs
Dimensions		220 x 95 x 50 mm / 8.6 x 3.7 x 1.9 in
Safety standards		EN61010-1
		IEC 61010-1 Part 2 (2001)
		CAT IV 600V, CAT III 1000V
		UL 61010-1 Part 2 (2004)
		CAN/CSA C22.2 No 6110-1 Part 2
		(2004)
		UL 61010B-2-031 Part 1 (2003)

1 x Digital Electrical Tester PCE-ITM 201 x Pair of test leads1 x Crocodile clip with wire1 x Adapter for thermoelement1 x Thermoelement Type K6 x 1.5V AA batteries1 x Wireless USB Adapter1 x User manual
