Langkah Praktis Mengoperasikan Dynamometer PCE-DFG 5K X untuk Mengurangi Error Pengukuran

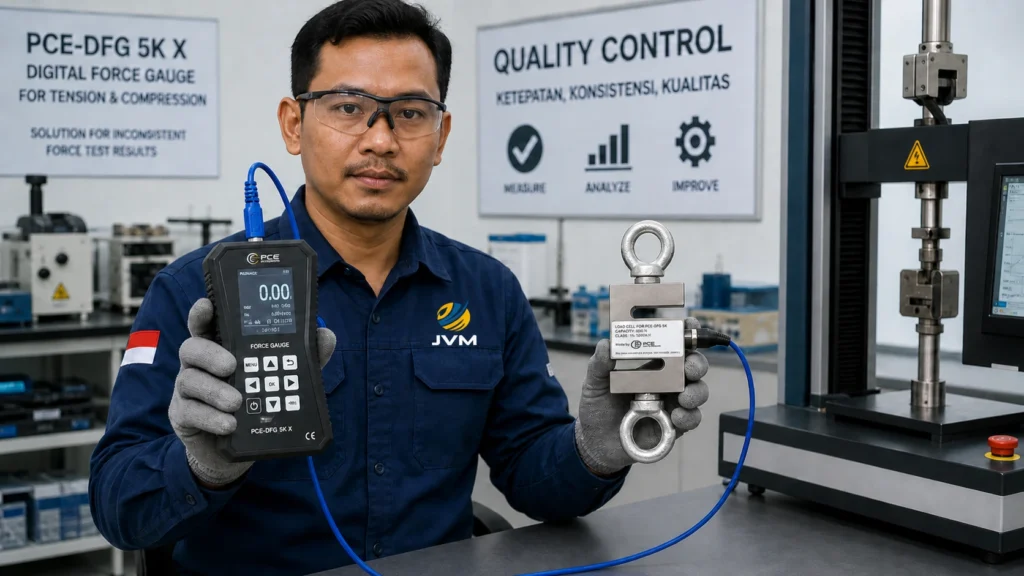

Ketika hasil uji gaya tekan tombol panel tidak konsisten, atau pengukuran tear-off force memberikan angka yang sulit diulang, perhatian sering langsung tertuju ke alat ukur. Padahal, sejumlah faktor operasional dapat membuat data dari force gauge menyimpang tanpa disadari. Dynamometer PCE-DFG 5K X menggunakan eksternal load cell dengan akurasi ±0,05% F.S. dan resolusi 1 N pada rentang 0—5.000 N. Dengan spesifikasi itu, variasi hasil biasanya mengindikasikan langkah setup atau prosedur yang perlu ditinjau, bukan sekadar komponen yang rusak.

Panduan ini membahas langkah pengecekan yang bisa langsung diterapkan oleh teknisi dan operator, mulai dari zero dan tare, pemasangan aksesori, pemilihan measurement rate, sampai verifikasi hasil menggunakan memori internal 32 GB.

Masalah yang Sering Terjadi

Beberapa keluhan umum yang muncul saat pemakaian dynamometer PCE-DFG 5K X antara lain:

• Nilai tetap terbaca meskipun load cell belum menerima beban.
• Hasil pengukuran berubah-ubah pada benda uji yang sama.
• Data dari penyimpanan internal tidak cocok dengan pembacaan di layar saat pengukuran berlangsung.
• Alarm berbunyi atau indikator bar graph tidak bergerak sesuai ekspektasi.
• Setelah memindahkan load cell ke handheld unit lain, hasil pengukuran meleset.

Masalah-masalah itu biasanya bukan kegagalan alat, melainkan terkait prosedur zero, pemilihan measurement rate 1—7.200 Hz yang tidak sesuai aplikasi, atau pemasangan aksesori M12 yang belum kencang.

Langkah Cek Awal

Sebelum masuk ke menu kalibrasi atau mengatur ulang perangkat lunak, lakukan langkah-langkah berikut:

1. Periksa koneksi load cell ke handheld unit. Pastikan konektor tersambung sepenuhnya dan tidak ada debu di pin. Untuk model dengan eksternal load cell, proteksi IP67 di load cell tetap memerlukan kondisi konektor yang terjaga.
2. Cek aksesori yang terpasang. PCE-DFG 5K X dikirim dengan dua eyebolt berulir M12. Jika menggunakan hook, adaptor, atau grip sendiri, pastikan ulir M12 sudah dikencangkan dengan benar. Aksesori yang longgar menimbulkan pergerakan mikro yang terbaca sebagai variasi gaya.
3. Pastikan handheld unit memiliki daya cukup. Waktu operasi alat ini cukup panjang, tetapi ketika baterai melemah, beberapa unit elektronik pengkondisi sinyal bisa menunjukkan pembacaan yang kurang stabil. Sambungkan ke USB 5 V DC jika diperlukan.
4. Perhatikan suhu dan kelembaban sekitar. Alat dapat beroperasi pada -20…65 °C dan kelembaban 10—95 % RH. Jika berada di luar rentang itu, biarkan alat dan load cell beradaptasi dulu sebelum pengukuran.
5. Baca nilai di layar tanpa beban. Pada kondisi load cell bebas beban, display seharusnya menunjukkan nol atau sangat mendekati nol. Angka residu yang signifikan menandakan perlu dilakukan zero/tare.

Langkah Kalibrasi, Zero, atau Tare jika Tersedia

Menu zero dan pengaturan kalibrasi pada PCE-DFG 5K X membantu mengembalikan baseline sebelum pengukuran dimulai.

• Lakukan zero/tare sebelum setiap sesi pengukuran. Pilih unit yang diinginkan lebih dulu—tersedia N, kN, kg, g, lb, t, dan lainnya—lalu lakukan zero sesuai petunjuk di fungsi tombol perangkat. Proses ini akan menghilangkan bobot aksesori atau residual offset di load cell.
• Manfaatkan fitur calibration reminder. Dynamometer ini dilengkapi pengingat kalibrasi. Jika reminder sudah aktif dan jadwal kalibrasi terlewat, sangat disarankan menjadwalkan kalibrasi di laboratorium terakreditasi sebelum mengambil keputusan berdasarkan data.
• Pahami sensitivitas load cell. Spesifikasi memungkinkan pengguna mengganti load cell antar model dengan memasukkan sensitivitas dalam mV/V. Setelah load cell diganti, pastikan nilai sensitivitas di handheld sesuai datasheet load cell yang terpasang. Ketidakcocokan mV/V langsung menyebabkan error sistematis pada pembacaan gaya.

Tare dan zero bukan sekadar menekan tombol. Lakukan dalam posisi load cell yang akan dipakai saat pengukuran: gantung secara vertikal untuk uji tarik, atau letakkan mekanis untuk uji tekan.

Langkah Pengukuran Ulang

Setelah zero sesuai, langkah selanjutnya memastikan pengukuran ulang memberikan hasil yang lebih stabil dan berulang.

1. Pilih measurement rate yang cocok. Dynamometer menyediakan pengaturan 1—7.200 Hz. Untuk uji quasi-static seperti mengukur kekuatan sobek kemasan atau yield point material uji, rate rendah biasanya lebih mudah dikontrol dan dibaca secara manual. Rate tinggi membantu menangkap puncak gaya dalam kejadian singkat, tetapi perlu dipastikan load cell terfiksasi dengan kokoh.
2. Tentukan mode alarm yang sesuai. Tersedia mode Inside, Outside, Crack, dan Switch off. Untuk uji tekan yang mencari titik patah, mode Crack membantu mendeteksi penurunan gaya mendadak. Gunakan alarm optik dan akustik sebagai konfirmasi bahwa nilai batas sudah tercapai, bukan sebagai satu-satunya pemicu penghentian pengujian.
3. Fiksasi benda uji dengan benar. Gaya harus diaplikasikan segaris dengan sumbu load cell. Beban miring menghasilkan komponen gaya lateral yang tidak diukur sebagaimana mestinya dan dapat menyebabkan hasil lebih rendah dari seharusnya. Jika perlu, gunakan force test stand yang kompatibel untuk memastikan konsistensi arah pembebanan.
4. Lakukan pengambilan data berulang. Simpan hasil ke memori internal 32 GB yang mampu menampung data dalam jumlah besar. Perekaman beberapa kali pengujian benda yang sama membantu operator melihat rentang variasi. Jika variasi masih di luar ekspektasi, tinjau kembali pemasangan aksesori dan kondisi load cell.
5. Evaluasi bar graph di layar. Selain pembacaan numerik, tampilan grafik dan bar chart pada layar menunjukkan rentang pengukuran secara visual. Jika bar graph bergerak tidak mulus, periksa kabel load cell dan pastikan measurement rate tidak menyebabkan osilasi tampilan.

Cara Membaca Perbedaan Hasil

Setelah pengukuran ulang selesai, operator perlu membandingkan data hasil sebelumnya dan hasil baru secara tertelusur.

• Ekspor data melalui USB-C ke PC software. Memori internal menyimpan log pengukuran yang dapat dibuka di aplikasi PC bawaan. Bandingkan nilai puncak, rata-rata, atau kurva gaya-waktu antara pengukuran sebelum dan sesudah pengecekan. Perbedaan kecil dalam orde beberapa persen masih dapat muncul akibat variasi penempatan benda uji, bukan selalu karena alat.
• Periksa kestabilan baseline pasca-pengukuran. Setelah setiap pengukuran, load cell seharusnya kembali menunjukkan nilai nol. Residual kecil yang konsisten mungkin menunjukkan beban sisa mekanis pada fixture; residual yang membesar setiap kali pengukuran dapat mengindikasikan deformasi aksesori atau dudukan.
• Evaluasi ulang satuan pengukuran. Pastikan satuan yang digunakan selama pengukuran dan saat mengekspor data sudah konsisten. Perubahan unit dari N ke kgF atau lbF tanpa penyesuaian interpretasi sering menimbulkan kesan hasil berbeda.
• Gunakan fitur log sebagai dokumentasi. Dengan kapasitas penyimpanan yang besar, rekam data setiap kali pengecekan. Jika suatu waktu hasil kembali tidak stabil, catatan historis memudahkan teknisi menentukan apakah gejala yang muncul adalah masalah baru atau pola yang berulang.

Tips agar Masalah Tidak Terulang

Beberapa kebiasaan sederhana yang dapat menjaga konsistensi pengukuran:

• Catat tanggal dan kondisi kalibrasi setiap load cell, manfaatkan reminder internal.
• Simpan handheld unit di dalam koper bawaan saat tidak digunakan untuk melindungi konektor dan layar.
• Bersihkan ulir M12 dan aksesori dari kotoran yang dapat mengganjal pemasangan.
• Jangan menekuk atau menarik kabel load cell secara tajam, terutama di dekat konektor.
• Ketika menggunakan load cell berbeda dengan handheld unit yang sama, selalu periksa ulang nilai sensitivitas mV/V.
• Jalankan satu kali pengukuran dummy tanpa benda uji setelah alat lama tidak dipakai, untuk memastikan load cell kembali ke kondisi stabil.
• Pastikan kondisi lingkungan masih dalam batas yang diizinkan: -20…65 °C dan 10—95 % RH untuk pengoperasian dan penyimpanan.
• Gunakan force test stand bila pengujian dilakukan secara repetitif, agar sudut tarik dan tekan konsisten.
• Cabut USB-C setelah selesai mentransfer data supaya handheld kembali ke mode operasi normal dengan baterai.

Dengan langkah-langkah di atas, data dari PCE-DFG 5K X dapat dihasilkan secara lebih berulang, dan traceability pengukuran gaya tarik-tekan di laboratorium maupun lantai produksi lebih mudah dijaga.
