PCE-180 CBN – Cable Detector / Wire Tracer Portabel | Aman Untuk Tracing Tanpa Bongkar

Di lapangan, pekerjaan instalasi dan perawatan listrik sering “bertemu” dengan satu tantangan klasik: jalur kabel tidak selalu terlihat, dokumentasi tidak selalu lengkap, dan kondisi bangunan tidak selalu ideal. Pada proyek renovasi, retrofitting, atau perbaikan gangguan, teknisi kerap harus menentukan rute kabel di balik dinding, plafon, atau panel—sementara waktu kerja dibatasi dan area kerja sudah digunakan (gedung beroperasi, tenant tidak bisa berhenti, utilitas harus tetap jalan). Dalam kondisi seperti ini, keputusan yang “berbasis perkiraan” berisiko memicu salah bor, salah potong, atau salah isolasi jalur.

Risikonya bukan sekadar kerusakan material. Salah mengenai jalur kabel bisa memicu trip, downtime, kerusakan perangkat, hingga potensi bahaya listrik yang berdampak pada keselamatan kerja. Dari sudut pandang K3, pekerjaan kelistrikan dan konstruksi memang menuntut pengendalian bahaya yang disiplin—mulai dari identifikasi bahaya, penilaian risiko, sampai kontrol yang konsisten. Karena itu, alat bantu tracing yang tepat menjadi kebutuhan praktis: membantu teknisi menemukan jalur dengan minim tebakan, meminimalkan intervensi destruktif, dan membuat persiapan kerja lebih aman serta lebih rapi.

Deskripsi Singkat PCE-180 CBN

PCE-180 CBN adalah wire tracer/cable detector portabel berbasis baterai yang terdiri dari dua bagian utama: tone generator (pengirim sinyal/tone) dan amplifier probe (penerima/probe). Sistem ini dirancang untuk membantu melacak kabel atau wire yang tersembunyi di balik dinding atau insulasi, termasuk kabel jaringan dan coaxial.

Dalam praktik lapangan, PCE-180 CBN dipakai untuk “menandai” jalur kabel: tone generator menginjeksikan sinyal (pulsing atau continuous), lalu amplifier probe menangkap sinyal tersebut secara akustik sehingga teknisi bisa mengikuti arah jalur kabel. Dengan pendekatan ini, pekerjaan penentuan posisi sebelum pengeboran/pemotongan bisa dilakukan lebih terukur, terutama pada gedung lama yang sering tidak memiliki gambar instalasi terbaru.

Keunggulan yang terasa di lapangan adalah kombinasi fungsi tracing dan fungsi pengujian dasar instalasi. Unit ini memiliki sakelar 3 posisi dengan indikator LED 3 warna untuk membantu pengecekan line polarity, continuity, dan voltage testing. Artinya, satu perangkat dapat membantu tahap identifikasi jalur sekaligus pengecekan awal kondisi rangkaian—tanpa menjadikannya alat “serba bisa”, tetapi cukup untuk mempercepat langkah persiapan kerja.

Fungsi & Kegunaan Produk

Berikut fungsi dan skenario penggunaan yang paling relevan untuk cable detector/wire tracer seperti PCE-180 CBN.

1) Deteksi kabel listrik tersembunyi di dinding/lantai

PCE-180 CBN dirancang untuk mendeteksi wire/kabel tersembunyi di balik dinding atau insulasi dengan pendekatan tracing berbasis tone (sinyal). Dalam praktiknya, perangkat membantu menemukan “di mana jalurnya” sebelum pekerjaan fisik dilakukan.

Catatan lapangan: untuk lantai/beton, kemampuan tracing sangat dipengaruhi kedalaman, material, jalur conduit, dan noise elektromagnetik di sekitar. Pada proyek nyata, teknisi biasanya melakukan pemindaian dari beberapa arah (grid scan sederhana) agar penandaan rute lebih meyakinkan.

2) Identifikasi jalur kabel aktif vs non-aktif (konteks pengujian)

Selain tracing, perangkat menyediakan fungsi uji dasar (polarity, continuity, voltage) melalui sakelar 3 posisi dan indikator LED 3 warna. Pada tahap awal troubleshooting, ini membantu memisahkan dugaan masalah: apakah rangkaian masih punya tegangan, apakah jalur tersambung, atau ada indikasi polaritas tertentu pada koneksi.

Penting: pada pekerjaan listrik, penentuan “aktif/tidak aktif” sebaiknya tetap dikonfirmasi dengan prosedur K3 yang berlaku dan alat ukur yang sesuai (mis. test pen/voltage tester yang tepat prosedur), karena keselamatan tidak boleh bergantung pada satu indikator saja.

3) Pelacakan pipa logam atau conduit (konteks rute utilitas)

Pada banyak gedung, kabel listrik ditarik melalui conduit/pipa logam. Dengan teknik tracing sinyal, jalur conduit yang mengandung kabel target sering lebih mudah “diikuti” karena rute utilitas cenderung konsisten (vertikal/horizontal). PCE-180 CBN sendiri bekerja dengan pendekatan sinyal akustik dan penggunaan probe amplifier.

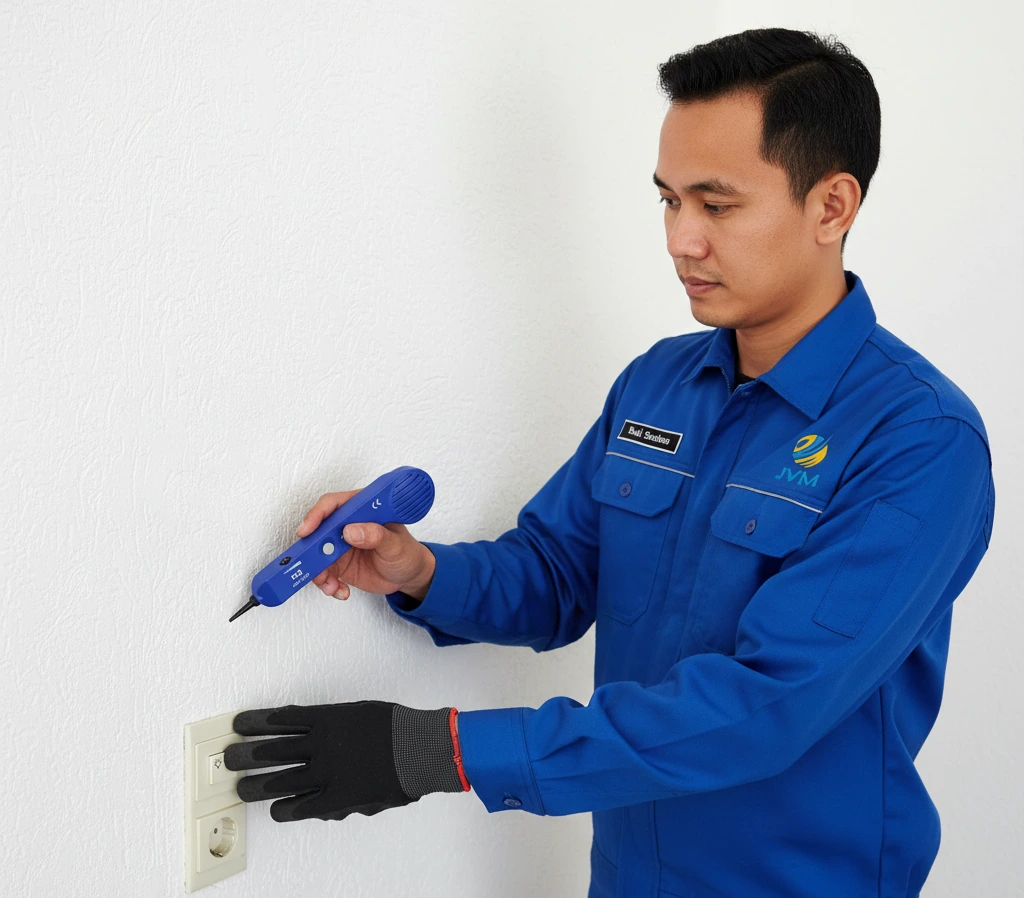

4) Penentuan posisi sebelum pengeboran, pemotongan, renovasi

Sebelum:

• pengeboran (anchor, bracket, penetrasi dinding)

• pemotongan (core drill, chase, pembobokan)

• renovasi/retrofitting (reroute utilitas, tambah titik)

…teknisi perlu memastikan area aman dari jalur kabel penting. Di sinilah cable detector membantu meminimalkan risiko “salah titik” yang berujung bongkar ulang atau insiden listrik.

5) Troubleshooting jalur kabel

Saat terjadi gangguan (mis. jalur putus, miswire, kebingungan labeling panel), wire tracer membantu proses tracing dari titik A ke titik B, termasuk pada kabel jaringan/coaxial. Keuntungannya terasa saat:

• label panel tidak update

• jalur lama bercampur jalur baru

• ada kabel cadangan yang tidak terdokumentasi

Pemisahan mode kerja (PENTING)

Agar sesuai cara teknisi bekerja di lapangan, mode kerja pada PCE-180 CBN lebih tepat dipisahkan seperti ini:

1. Mode aktif – signal injection + probe tracing

• Tone generator mengirim sinyal (pulsing atau continuous), volume dapat disesuaikan.

• Amplifier probe “mendengar” sinyal tersebut untuk menelusuri jalur.

2. Mode tracing kabel – penelusuran rute & identifikasi pasangan kabel

• Cocok untuk tracing kabel di balik dinding/insulasi termasuk network dan coaxial.

• Konektivitas mencakup RJ-11, alligator clips, dan headphone jack (berguna saat lingkungan bising).

3. Mode uji rangkaian dasar – polarity, continuity, voltage (fungsi bantu)

• Sakelar 3 posisi dan LED 3 warna membantu pengecekan polarity, continuity, dan voltage testing.

• Dipakai sebagai langkah verifikasi cepat sebelum atau sesudah tracing.

Bidang / Industri Pengguna

• Electrical Installation & Maintenance

• MEP Engineering & Construction

• Building Renovation & Retrofitting

• Facility Maintenance & Preventive Maintenance

• Construction Quality Control

• Property Technical Due Diligence

• Safety Inspection & Compliance

• Industrial Maintenance & Utilities

• Infrastructure Maintenance

Keunggulan / Highlights

• Deteksi jalur tanpa merusak struktur: membantu teknisi memetakan rute kabel sebelum kerja fisik dimulai.

• Pilihan tone pulsing atau continuous: memudahkan penyesuaian strategi tracing di lapangan (mis. membedakan jalur pada area padat kabel).

• Kontrol volume dan opsi headphone jack: membantu saat lokasi bising (ruang mekanikal, area produksi, atau koridor dengan banyak utilitas).

• Fungsi uji dasar rangkaian (polarity, continuity, voltage): mempercepat langkah pengecekan awal sebelum teknisi memutuskan tindakan berikutnya.

• Mengurangi risiko salah bor dan salah potong: terutama pada gedung lama atau area tanpa as-built drawing yang akurat, sehingga persiapan kerja lebih aman dan lebih rapi.

• Portabel dan baterai: mendukung mobilitas teknisi, tidak bergantung listrik area kerja.

Perbandingan / Posisi Produk

Di lapangan, tracing jalur biasanya dilakukan dengan empat pendekatan: tebakan/manual, bongkar dinding, mengandalkan gambar lama, atau memakai tester konvensional tanpa kemampuan tracing. Tabel berikut memposisikan PCE-180 CBN secara kategori.

Intinya: PCE-180 CBN bukan pengganti prosedur K3 atau alat ukur listrik utama, tetapi alat kerja yang mengisi gap penting antara “butuh tahu jalur” dan “tidak mungkin bongkar”.

Spesifikasi Teknis

Berikut spesifikasi yang paling relevan untuk teknisi lapangan, disajikan ringkas agar mudah dibaca.

Tata Cara Pemakaian

Versi ringkas (praktik lapangan 5–7 langkah):

1. Persiapan alat
   Pastikan baterai terpasang dan konektor/lead dalam kondisi baik. Siapkan test leads (alligator clips) atau koneksi RJ-11 sesuai jenis kabel yang akan ditracing.

2. Pastikan kondisi kerja aman
   Sebelum menghubungkan tone generator ke rangkaian, pastikan Anda mengikuti prosedur keselamatan kerja setempat (isolasi, LOTO bila diperlukan, verifikasi tegangan). Pada manual terdapat peringatan terkait koneksi pada rangkaian aktif, jadi biasakan memastikan batas aman dan prosedur kerja sebelum injeksi tone.

3. Hubungkan tone generator ke kabel target

• Untuk kabel yang ujungnya bisa diakses: gunakan alligator clips (merah/hitam) ke pasangan konduktor.

• Untuk kabel jaringan/telepon: gunakan koneksi modular (RJ-11) sesuai kebutuhan.

4. Pilih pola tone dan atur level output
   Gunakan opsi pulsing atau continuous, dan sesuaikan volume/level agar cukup terbaca di probe tanpa “menenggelamkan” sinyal oleh noise sekitar.

5. Lakukan tracing menggunakan amplifier probe
   Gerakkan probe perlahan mengikuti jalur yang diduga, lakukan pemindaian dari beberapa arah bila area padat utilitas. Gunakan headphone jack bila lingkungan bising untuk membantu fokus.

6. Verifikasi kondisi rangkaian bila diperlukan
   Gunakan mode sakelar 3 posisi untuk cek cepat (polarity/continuity/voltage) sebagai dukungan keputusan kerja berikutnya.

7. Akhiri pekerjaan dan amankan perangkat
   Matikan perangkat untuk mencegah battery drain (ada tombol on/off yang dibuat recessed untuk mengurangi risiko aktif tidak sengaja). Simpan unit dan aksesori di tempat aman.

Catatan praktis: pada bangunan lama, rute kabel sering tidak lurus sempurna. Setelah mendapatkan “indikasi jalur”, lakukan penandaan di beberapa titik, lalu lakukan konfirmasi ulang (scan ulang) sebelum pengeboran/pemotongan.

Cara Kerja / Metode Pengukuran

Electromagnetic field detection (konteks umum lapangan)

Pada sebagian cable locator, mode pasif mengandalkan deteksi medan elektromagnetik dari kabel yang sedang bertegangan/berarus. Ini berguna untuk indikasi cepat “area yang kemungkinan ada kabel aktif”. Namun pada PCE-180 CBN, spesifikasi menekankan metode acoustic signal dengan tone generator dan probe—yang berarti pendekatan utamanya adalah tracing aktif berbasis sinyal, bukan sekadar “mencari medan”.

Active signal tracing (cara kerja utama PCE-180 CBN)

Inti kerjanya:

• Tone generator menginjeksikan tone (pulsing atau continuous) ke kabel target.

• Probe amplifier mendeteksi sinyal tersebut secara akustik sehingga teknisi bisa mengikuti rute kabel.

Dampak praktisnya:

• Lebih mudah membedakan kabel target di bundel kabel, terutama bila tone pulsing dipilih.

• Bisa digunakan pada kabel jaringan dan coaxial, tidak terbatas pada kabel power saja.

Inductive coupling (apa artinya bagi teknisi)

Pada kondisi tertentu (kabel tidak bisa diputus/diakses ujungnya), beberapa pekerjaan tracing memakai kopling induktif (clamp/coupler) sebagai alternatif. PCE-180 CBN sendiri menyediakan koneksi RJ-11 dan alligator clips sebagai koneksi utama. Dalam pekerjaan nyata, jika akses hanya terbatas, teknisi biasanya menyesuaikan titik injeksi tone (mis. dari patch panel, outlet, atau junction yang masih bisa dibuka) agar sinyal tetap “masuk” ke jalur target.

Batasan kedalaman & material (realistis di lapangan)

Tidak ada alat tracing yang kebal terhadap batasan fisik. Faktor yang paling sering memengaruhi keterbacaan sinyal:

• kedalaman kabel dari permukaan

• ada/tidaknya shielding dan jenis conduit

• kepadatan utilitas sekitar (noise)

• kelembapan material, finishing metal, atau jalur paralel yang panjang

Strategi lapangan yang biasa dipakai: turunkan volume bila terjadi “spill” ke jalur lain, pilih pulsing tone untuk membedakan pola, dan lakukan cross-check dari dua sisi (mis. dari outlet dan dari panel).

Kelengkapan Produk

Berdasarkan informasi produk, kelengkapan yang umum dipakai teknisi mencakup:

• Amplifier probe

• Tone generator (acoustic signal / tone generator)

• Test leads merah dan hitam dengan alligator clips

• Konektivitas modular (RJ-11)

• Headphone jack (untuk headset)

• Dokumentasi manual

Manfaat bagi Pengguna

• Efisiensi kerja
  Mempercepat pemetaan jalur tanpa harus membuka dinding atau menebak rute kabel, sehingga waktu persiapan kerja lebih singkat pada proyek renovasi maupun perawatan.

• Peningkatan kualitas pekerjaan
  Mengurangi keputusan berbasis asumsi saat menentukan titik bor/potong. Dampaknya terlihat pada kualitas finishing (lebih sedikit bongkar ulang) dan kualitas dokumentasi as-built setelah pekerjaan.

• Penghematan biaya
  Meminimalkan biaya perbaikan akibat salah bor (patching, pengecatan ulang, penggantian kabel/aksesori), dan mengurangi downtime ketika utilitas terganggu.

• Pengurangan kesalahan saat troubleshooting
  Membantu tracing jalur untuk menemukan pasangan kabel, jalur yang benar, atau titik yang relevan saat label panel tidak akurat.

• Mendukung keselamatan kerja
  Dengan penelusuran jalur yang lebih terukur dan fungsi uji dasar (polarity/continuity/voltage), teknisi punya informasi awal yang lebih baik sebelum melakukan tindakan fisik atau isolasi rangkaian.

FAQ

1) Apakah alat ini bisa mendeteksi kabel aktif?

PCE-180 CBN terutama bekerja dengan metode tracing aktif: tone generator mengirim sinyal dan probe menangkapnya. Perangkat juga memiliki fungsi uji dasar (termasuk voltage testing) melalui sakelar 3 posisi dan indikator LED. Untuk pekerjaan keselamatan, status “aktif” tetap sebaiknya dikonfirmasi dengan prosedur dan alat yang sesuai standar kerja Anda.

2) Apakah bisa digunakan pada dinding beton?

Bisa digunakan sebagai bagian dari proses tracing, tetapi hasilnya dipengaruhi kedalaman, material, dan kondisi utilitas di dalamnya. Praktik yang umum adalah melakukan pemindaian dari beberapa arah dan menandai beberapa titik sebelum keputusan pengeboran.

3) Seberapa dalam kabel bisa terdeteksi?

Spesifikasi yang tersedia menekankan metode deteksi dan konektivitas, bukan angka kedalaman. Di lapangan, kedalaman efektif bergantung pada material, jalur conduit, dan noise. Cara paling aman adalah melakukan uji coba singkat pada area yang diketahui jalurnya untuk mengkalibrasi ekspektasi di lokasi tersebut.

4) Apakah aman digunakan pada instalasi hidup?

Manual memuat peringatan terkait penggunaan pada rangkaian aktif, sehingga pendekatan aman adalah mengikuti prosedur K3, memastikan batas aman, dan meminimalkan koneksi langsung ke instalasi yang bertegangan bila prosedur tidak mengizinkan. Jika pekerjaan mengharuskan rangkaian tetap hidup, gunakan metode kerja dan alat yang disetujui oleh SOP setempat.

5) Apakah perlu kalibrasi rutin?

Untuk wire tracer seperti ini, fokus perawatan umumnya pada kondisi baterai, lead/konektor, kebersihan probe, dan uji fungsi sebelum digunakan (functional check). Praktik yang baik adalah melakukan pengecekan singkat di kabel yang diketahui jalurnya sebelum masuk ke pekerjaan kritikal.
