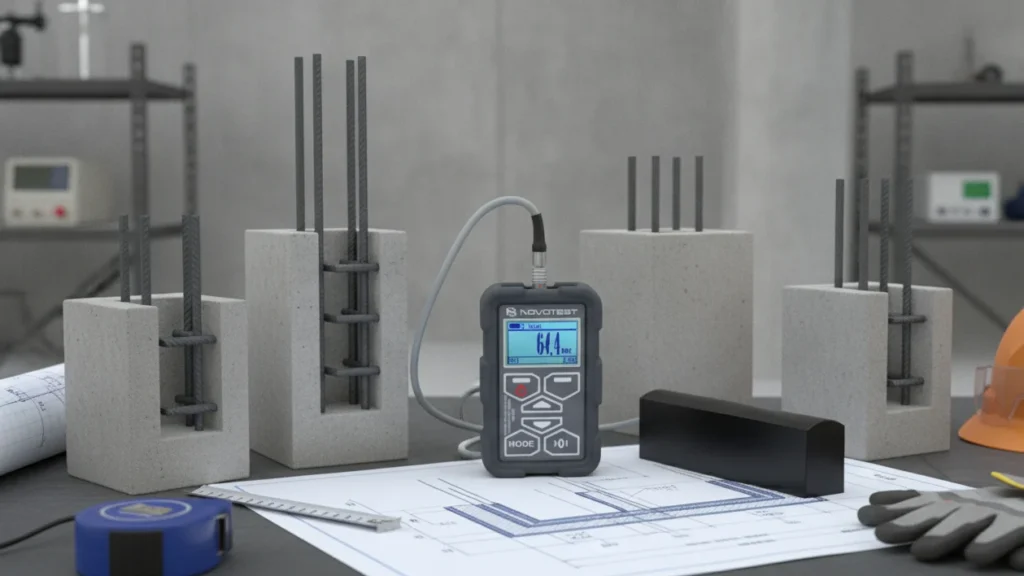

Concrete Cover Meter NOVOTEST Rebar Detector: Cara Melakukan Deteksi Selimut Beton Akurat

Korosi pada tulangan baja sering kali menjadi penyebab utama keruntuhan prematur sebuah struktur beton, namun ironisnya, masalah ini kerap bermula dari kesalahan yang tidak kasat mata: ketebalan selimut beton yang tidak memadai. Ketika lapisan pelindung beton terlalu tipis, karbon dioksida dan ion klorida dari lingkungan akan lebih cepat menembus dan mencapai permukaan baja, menginisiasi reaksi karat yang bersifat ekspansif. Proses ini secara perlahan memecah beton dari dalam, mengurangi daya lekat, dan pada akhirnya mengkompromikan integritas struktural bangunan. Oleh karena itu, kemampuan untuk melakukan deteksi selimut beton akurat bukan lagi sekadar prosedur rutin, melainkan sebuah keharusan kritis dalam fase konstruksi maupun inspeksi untuk memastikan durabilitas jangka panjang. Di sinilah peran instrumen non-destruktif seperti Concrete Cover Meter NOVOTEST Rebar Detector menjadi sangat vital, menawarkan solusi presisi untuk memverifikasi bahwa setiap komponen struktur telah terlindungi secara optimal sesuai spesifikasi desain.

1. Mengapa Deteksi Selimut Beton yang Akurat Itu Krusial
2. Prinsip Kerja Concrete Cover Meter NOVOTEST Rebar Detector
3. Panduan Langkah Demi Langkah: Cara Menggunakan NOVOTEST Rebar Detector
   1. Persiapan Awal dan Konfigurasi Perangkat
   2. Proses Kalibrasi yang Tepat
   3. Teknik Pemindaian dan Identifikasi Rebar
   4. Interpretasi Data dan Verifikasi Diameter
4. Pentingnya Akurasi Toleransi ±4 mm dan Kalibrasi Rutin
5. Memilih Alat Berkualitas Tinggi untuk Menghindari Risiko Korosi
6. Tabel Spesifikasi Teknis Concrete Cover Meter NOVOTEST
7. Kesimpulan
8. FAQ
   1. Apakah Concrete Cover Meter NOVOTEST Rebar Detector dapat mendeteksi rebar yang saling bertumpuk?
   2. Bagaimana pengaruh agregat beton yang bersifat magnetik terhadap hasil pengukuran?
   3. Apakah alat ini dapat digunakan untuk mendeteksi material non-ferrous seperti pipa plastik?
   4. Seberapa sering kalibrasi pabrik diperlukan untuk NOVOTEST Rebar Detector?
9. References

Mengapa Deteksi Selimut Beton yang Akurat Itu Krusial

Konsep selimut beton, atau beton cover, merujuk pada jarak terpendek dari permukaan luar beton ke lapisan terluar tulangan baja yang tertanam. Fungsi utamanya bukan hanya sebagai pelindung fisik, melainkan sebagai barrier kimiawi yang mencegah zat-zat agresif mencapai baja. Tanpa proses deteksi selimut beton akurat, proyek konstruksi berjalan dalam kegelapan, mengandalkan asumsi bahwa pemasangan rebar telah sempurna. Ketidakakuratan sekecil beberapa milimeter saja dapat memangkas umur layan sebuah bangunan hingga puluhan tahun, terutama di lingkungan agresif seperti area pesisir atau kawasan industri.

Kegagalan dalam mempertahankan ketebalan minimal yang disyaratkan akan menciptakan jalur bebas bagi kelembaban dan oksigen untuk memicu siklus korosi. Namun, risiko tidak hanya terletak pada selimut yang terlalu tipis. Selimut beton yang terlalu tebal juga membawa konsekuensi negatif, misalnya, meningkatkan risiko retak tarik pada permukaan beton karena berkurangnya momen lengan internal dan membuat struktur lebih rentan terhadap momen lentur. Selain itu, kesalahan posisi tulangan yang tidak terdeteksi dapat mengurangi kapasitas pikul beban elemen struktur secara signifikan. Dengan demikian, inspeksi menggunakan rebar detector bukan hanya tentang menemukan baja, tetapi memvalidasi bahwa keseluruhan sistem struktur telah dibangun persis seperti yang direncanakan.

Prinsip Kerja Concrete Cover Meter NOVOTEST Rebar Detector

Concrete Cover Meter NOVOTEST Rebar Detector beroperasi berdasarkan prinsip elektromagnetik pulse induction yang canggih. Instrumen ini dilengkapi dengan probe yang di dalamnya terdapat kumparan (coil) untuk menciptakan medan magnet primer. Ketika probe didekatkan pada permukaan beton, medan magnet ini akan berinteraksi dengan material konduktif, dalam hal ini tulangan baja (rebar). Kehadiran baja di dalam medan magnet akan menginduksi arus eddy (eddy current) pada permukaan tulangan tersebut.

Arus eddy yang terbentuk akan menghasilkan medan magnet sekunder yang berlawanan arah. Sementara itu, sensor di dalam probe NOVOTEST secara kontinu mendeteksi perubahan tegangan yang disebabkan oleh interaksi antara medan primer dan medan sekunder ini. Semakin dekat probe dengan rebar, semakin kuat sinyal yang diterima. Melalui algoritma pemrosesan sinyal digital yang tertanam, unit elektronik kemudian menerjemahkan kekuatan sinyal ini menjadi informasi kuantitatif. Hasilnya bukan hanya estimasi jarak berupa nilai ketebalan selimut beton dalam satuan milimeter, tetapi juga estimasi diameter batang tulangan yang terdeteksi. Di sisi lain, dengan menggerakkan probe secara perlahan di atas area yang dicurigai terdapat tulangan, instrumen dapat memetakan lokasi dan orientasi rebar di bawah permukaan secara real-time, memberikan gambaran spasial yang akurat tanpa perlu merusak beton sedikit pun.

Panduan Langkah Demi Langkah: Cara Menggunakan NOVOTEST Rebar Detector

Untuk mencapai tingkat deteksi selimut beton akurat yang diharapkan, prosedur operasional yang benar harus diikuti secara disiplin. Penggunaan Concrete Cover Meter NOVOTEST Rebar Detector yang terstruktur akan meminimalkan kesalahan pengukuran yang disebabkan oleh faktor manusia atau kondisi permukaan. Berikut adalah panduan komprehensif dalam menggunakan perangkat ini.

Persiapan Awal dan Konfigurasi Perangkat

Sebelum memulai pengukuran di lapangan, pastikan unit elektronik dan probe NOVOTEST dalam kondisi siap pakai. Pasangkan dua buah baterai AA berkualitas baik, karena instrumen ini dirancang untuk beroperasi minimal 8 jam secara terus-menerus dengan sumber daya yang stabil. Periksa konektor dan kabel probe, pastikan tidak ada kerusakan fisik yang dapat mengganggu transmisi sinyal. Selanjutnya, lakukan konfigurasi awal pada menu perangkat. Pilih bahasa yang diinginkan—instrumen ini mendukung Bahasa Inggris, Spanyol, Rusia, dan bahasa lain berdasarkan permintaan. Pada tahap ini, Anda juga harus memasukkan parameter dasar yang akan sangat memengaruhi akurasi, yaitu estimasi diameter tulangan yang digunakan. NOVOTEST Rebar Detector mampu mendeteksi dan mengukur diameter rebar dari 6 hingga 50 mm, dan pemilihan diameter yang mendekati spesifikasi aktual akan meningkatkan ketepatan perhitungan selimut beton.

Proses Kalibrasi yang Tepat

Kalibrasi adalah jantung dari setiap pengukuran yang valid. Prosedur kalibrasi pada NOVOTEST Rebar Detector dilakukan untuk menghilangkan pengaruh lingkungan sekitar dan karakteristik material beton. Untuk memulai, jauhan probe dari benda logam apa pun, lalu lakukan “zeroing” atau penolakan ke nol sesuai petunjuk pada layar. Langkah selanjutnya adalah kalibrasi dengan blok referensi. Produsen biasanya menyediakan blok uji dengan ketebalan selimut beton dan diameter rebar yang telah diketahui secara presisi. Tempelkan probe pada permukaan blok, amati bacaan, dan sesuaikan hingga nilai yang ditampilkan sesuai dengan nilai aktual blok referensi. Proses ini penting untuk mengompensasi variabilitas dalam campuran beton yang dapat memengaruhi permeabilitas magnetik. Mengabaikan kalibrasi dapat menghasilkan toleransi kesalahan yang jauh melebihi ±4 mm, nilai yang sudah cukup untuk mendorong sebuah struktur masuk ke dalam zona risiko korosi tinggi jika selimut beton berada di ambang batas minimum.

Teknik Pemindaian dan Identifikasi Rebar

Mulailah pemindaian dengan menempatkan probe pada permukaan beton yang relatif rata. Gerakkan probe secara perlahan dan stabil dalam garis lurus. Kecepatan pemindaian sangat kritis; gerakan yang terlalu cepat dapat membuat unit elektronik tidak memiliki cukup waktu untuk memproses sinyal puncak. Ketika medan magnet probe mendeteksi adanya anomali, biasanya ditandai dengan sinyal audio yang meningkat dan indikator visual yang mencapai puncak, berhentilah dan tandai posisi tersebut. Untuk mengidentifikasi orientasi rebar, putar probe secara perlahan pada sumbunya. Sinyal maksimum akan tercapai ketika sumbu panjang probe sejajar dengan sumbu rebar. Dengan demikian, Anda tidak hanya menemukan posisi tulangan, tetapi juga memetakan arah pemasangannya, apakah itu tulangan longitudinal, transversal, atau sengkang. Lakukan pemindaian dalam pola grid untuk mendapatkan gambaran kerapatan dan konfigurasi tulangan yang komprehensif.

Interpretasi Data dan Verifikasi Diameter

Setelah posisi rebar terkonfirmasi, biarkan probe diam di atas titik tersebut untuk mendapatkan pembacaan selimut beton yang stabil. Catat nilai ketebalan selimut beton dan estimasi diameter yang ditampilkan. Spesifikasi NOVOTEST menunjukkan akurasi pengukuran dengan rumus (0,03h + 0,5) mm, di mana ‘h’ adalah ketebalan lapisan pelindung beton. Misalnya, untuk selimut beton setebal 50 mm, tingkat akurasinya adalah ± (0,03 * 50 + 0,5) = ± 2,0 mm, sebuah tingkat presisi yang sangat baik. Oleh karena itu, setiap bacaan harus dievaluasi terhadap toleransi yang diizinkan dalam spesifikasi proyek, biasanya ±4 mm untuk selimut beton tipis hingga menengah. Jika ada anomali di mana ketebalan terukur kurang dari spesifikasi minimal, tindakan korektif seperti penambahan lapisan mortar atau investigasi lebih lanjut harus segera dilakukan untuk mencegah inisiasi korosi.

Pentingnya Akurasi Toleransi ±4 mm dan Kalibrasi Rutin

Toleransi pengukuran ±4 mm sering kali dijadikan sebagai batas penerimaan umum dalam banyak spesifikasi konstruksi, dan pencapaian deteksi selimut beton akurat dalam rentang ini adalah target utama penggunaan alat non-destruktif. Konsekuensi dari selimut beton yang lebih tipis 4 mm dari desain sangatlah signifikan. Studi menunjukkan bahwa pengurangan selimut beton sebesar itu dapat mempercepat waktu inisiasi korosi hingga 30-40% di lingkungan yang terpapar klorida. Sebaliknya, selimut beton yang lebih tebal 4 mm dari rencana mungkin tidak langsung berbahaya, tetapi jika terjadi pada elemen struktur lentur, dapat mengurangi tinggi efektif (d) balok atau pelat, yang secara langsung mengurangi kapasitas momen lenturnya.

Agar konsisten berada dalam jendela akurasi ini, kalibrasi rutin tidak bisa ditawar. Concrete Cover Meter NOVOTEST, meskipun memiliki desain yang kokoh, tetap merupakan instrumen elektronik presisi. Komponen internal dapat mengalami drift seiring waktu akibat siklus suhu dan benturan kecil. Dengan demikian, menjadwalkan kalibrasi menggunakan blok referensi di awal setiap sesi pengukuran, setelah jeda panjang, atau ketika terjadi perubahan suhu lingkungan yang drastis (mengingat alat ini beroperasi dari -20°C hingga +40°C) adalah prosedur mutlak. Praktik ini memastikan bahwa algoritma internal instrumen selalu terkonfigurasi dengan benar terhadap sinyal baseline, sehingga setiap pembacaan di lapangan dapat dipertanggungjawabkan keakuratannya.

Memilih Alat Berkualitas Tinggi untuk Menghindari Risiko Korosi

Instrumentasi yang digunakan secara langsung memengaruhi kualitas data yang dihasilkan. Mengandalkan rebar detector dengan teknologi usang atau spesifikasi minimal akan membawa risiko besar terhadap interpretasi kondisi struktur. Concrete Cover Meter NOVOTEST Rebar Detector merepresentasikan kelas instrumen berkualitas tinggi yang dirancang khusus untuk mengeliminasi ketidakpastian dalam inspeksi. Alat ini dibekali kemampuan untuk mengukur ketebalan lapisan pelindung beton dalam rentang yang sangat lebar, dari 5 hingga 170 mm, mencakup hampir semua aplikasi struktural, dari pelat tipis hingga fondasi masif.

Faktor pembeda utama yang menjadikannya alat yang andal adalah kepatuhannya terhadap standar internasional yang ketat. Instrumen ini memenuhi persyaratan BS 1881, Part 204, DIN 1045, SN 505262, dan SS 78-B4. Kesesuaian dengan standar-standar ini memberikan jaminan kepada insinyur profesional bahwa metodologi pengukuran dan kriteria kinerja alat telah divalidasi secara global. Selain itu, desain ergonomis yang ringkas, dengan berat unit elektronik dan baterai tidak lebih dari 0,2 kg, serta dimensi electronic unit 122x76x36,5 mm dan probe 200x50x35 mm, memungkinkan operator untuk bekerja di lokasi yang sulit dijangkau tanpa kelelahan. Ketahanannya terhadap cuaca operasional yang ekstrem juga memungkinkan inspeksi dilakukan di berbagai kondisi geografis tanpa kendala.

Tabel Spesifikasi Teknis Concrete Cover Meter NOVOTEST

Untuk memberikan gambaran yang lebih jelas tentang kapabilitas dan performa alat ini, berikut adalah ringkasan spesifikasi teknis kunci yang menjadi acuan dalam melakukan deteksi selimut beton akurat.

Kesimpulan

Keakuratan dalam deteksi selimut beton adalah fondasi dari jaminan kualitas dan keawetan sebuah struktur beton bertulang. Concrete Cover Meter NOVOTEST Rebar Detector menawarkan solusi terpadu yang memungkinkan para profesional konstruksi dan inspektur untuk bergerak melampaui estimasi menuju validasi kuantitatif yang presisi. Dengan kemampuan mengukur selimut beton hingga kedalaman 170 mm dan mendeteksi diameter rebar dari 6 hingga 50 mm dengan akurasi yang terdefinisi ketat, alat ini adalah garda terdepan dalam pencegahan risiko korosi dan kegagalan struktural. Prosedur kalibrasi rutin menjadi kunci yang membuka potensi penuh akurasinya, konsisten menjaga toleransi kritis yang memastikan setiap selimut beton tidak hanya memenuhi syarat desain, tetapi juga benar-benar melindungi tulangan baja dari lingkungan agresif.

Untuk mendukung implementasi standar pengujian setinggi ini di proyek Anda, ketersediaan instrumen yang otentik dan terkalibrasi pabrik menjadi sangat krusial. CV. Java Multi Mandiri, sebagai pemasok dan distributor alat ukur dan pengujian terpercaya, menyediakan Concrete Cover Meter NOVOTEST Rebar Detector yang dapat diandalkan untuk memenuhi kebutuhan inspeksi yang paling teliti sekalipun. Dengan menghadirkan produk berkualitas tinggi yang sesuai standar internasional, perusahaan ini turut memastikan bahwa setiap proses pengukuran dan kontrol kualitas di lapangan berjalan dengan validitas data yang tidak diragukan.

FAQ

Apakah Concrete Cover Meter NOVOTEST Rebar Detector dapat mendeteksi rebar yang saling bertumpuk?

Alat ini dirancang untuk mendeteksi dan mengukur selimut beton hingga tulangan terluar atau terdekat dengan permukaan. Ketika ada dua lapis tulangan yang bertumpuk, medan magnet akan lebih dominan berinteraksi dengan rebar yang paling dekat dengan probe. Namun, dengan mengamati anomali sinyal dan melakukan pemindaian dalam grid yang rapat, operator berpengalaman sering kali dapat mengidentifikasi keberadaan tulangan sekunder di bawahnya, meskipun pengukuran untuk lapisan yang lebih dalam mungkin memiliki tingkat akurasi yang berkurang.

Bagaimana pengaruh agregat beton yang bersifat magnetik terhadap hasil pengukuran?

Beberapa jenis agregat, seperti yang berasal dari batuan beku tertentu atau mengandung mineral besi, dapat memengaruhi permeabilitas magnetik beton. Jika tidak dikalibrasi, ini dapat menyebabkan bacaan selimut beton yang kurang akurat. Oleh karena itu, langkah kalibrasi pada permukaan beton yang identik namun diketahui tidak memiliki tulangan, atau menggunakan blok referensi yang dibuat dari campuran beton yang sama, sangat penting untuk mengompensasi pengaruh latar belakang material ini.

Apakah alat ini dapat digunakan untuk mendeteksi material non-ferrous seperti pipa plastik?

Tidak, Concrete Cover Meter NOVOTEST Rebar Detector bekerja berdasarkan prinsip induksi elektromagnetik yang spesifik untuk mendeteksi material konduktif magnetik, terutama baja. Alat ini tidak akan mendeteksi material non-ferrous seperti pipa PVC, HDPE, atau tulangan fiberglass (GFRP). Untuk mendeteksi objek-objek tersebut, diperlukan teknologi lain seperti Ground Penetrating Radar (GPR).

Seberapa sering kalibrasi pabrik diperlukan untuk NOVOTEST Rebar Detector?

Selain kalibrasi rutin harian menggunakan blok referensi, disarankan untuk melakukan kalibrasi pabrik secara berkala, biasanya setiap 12 bulan sekali. Kalibrasi pabrik oleh teknisi bersertifikat akan memeriksa dan menyetel ulang semua parameter internal perangkat, memastikan bahwa seluruh komponen elektronik dan sensor probe bekerja dalam spesifikasi desain aslinya. CV. Java Multi Mandiri, sebagai distributor resmi, dapat memfasilitasi kebutuhan layanan kalibrasi dan purnajual ini.

Rekomendasi Rebar Detector

References

1. ACI Committee 222. (2017). Guide to Protection of Metals in Concrete Against Corrosion (ACI 222R-17). American Concrete Institute.
2. British Standards Institution. (1970). BS 1881-204: Testing concrete — Part 204: Recommendations on the use of electromagnetic covermeters. BSI.
3. Deutsches Institut für Normung. (2008). DIN 1045-3: Concrete, reinforced and prestressed concrete structures — Part 3: Execution of structures. Beuth Verlag.
4. NOVOTEST. (2023). Technical Datasheet: Concrete Cover Meter / Rebar Detector. NOVOTEST Quality Control Instruments.
5. Standards Norway. (2005). SN 505262: Concrete Structures — Design and detailing rules. Standard Norge.
