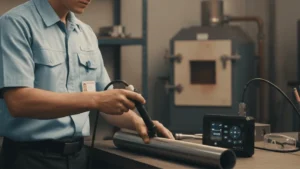

Evaluasi Kualitas Baja AISI 4140 Pasca Casting Menggunakan Steel Structure Analyzer NOVOTEST KRC-M2

Setiap komponen baja yang melalui proses pengecoran (casting) membawa “memori” tersembunyi: tegangan sisa atau stres sisa. Pada baja paduan seperti AISI 4140, distribusi stres sisa yang tidak merata pasca casting menjadi silent killer yang bisa menyebabkan deformasi, retak dini, dan penurunan drastis umur fatik. Bayangkan jika komponen kritis—misalnya poros atau gear pada mesin berat—gagal di tengah operasi karena stres sisa yang tidak terdeteksi. Kerugian finansial akibat rework, scrap, hingga potensi kecelakaan kerja menjadi risiko nyata yang dihadapi oleh manajer kualitas dan teknisi NDT setiap hari. Untuk mengatasi masalah ini, dibutuhkan metode deteksi yang tidak hanya akurat, tetapi juga cepat dan non-destruktif. Steel Structure Analyzer NOVOTEST KRC-M2, sebuah alat ukur berbasis coercive force meter, hadir sebagai solusi tepat untuk mendeteksi dan mengevaluasi stres sisa secara real-time, sehingga kualitas hasil casting dapat dipastikan sebelum memasuki tahap finishing.

Masalah Umum di Industri Pengecoran Baja Paduan

Proses casting pada baja AISI 4140 seringkali menghasilkan distribusi stres sisa yang tidak seragam. Fenomena ini muncul karena laju pendinginan yang berbeda antar bagian komponen, terutama pada komponen dengan variasi ketebalan dinding atau geometri kompleks. Akibatnya, area yang mendingin lebih cepat akan mengalami tegangan tekan, sementara area yang mendingin lambat mengalami tegangan tarik. Ketidakseimbangan ini menimbulkan beberapa masalah krusial:

• Perbedaan sifat mekanik antar zona material. Satu komponen yang sama dapat memiliki kekerasan dan kekuatan tarik yang berbeda di berbagai titik. Hal ini menyulitkan proses perlakuan panas lanjutan karena respons material tidak seragam.
• Cacat tersembunyi yang tidak terdeteksi secara visual. Stres sisa tidak meninggalkan bekas kasat mata. Pengecekan visual atau pengukuran dimensi sederhana tidak akan mengungkap adanya tegangan internal yang berbahaya.
• Produk scrap dan rework yang tinggi. Komponen yang lolos inspeksi dimensi awal bisa mengalami deformasi saat proses pemesinan akhir (finishing) karena pelepasan stres sisa. Akibatnya, komponen harus discrap atau dikerjakan ulang, menambah biaya produksi secara signifikan.

Masalah-masalah ini semakin parah ketika industri pengecoran memproduksi komponen dalam volume besar. Tanpa deteksi stres sisa yang andal, risiko kegagalan terakumulasi dan menjadi bom waktu bagi kualitas produksi.

Penyebab Utama Stres Sisa pada Casting

Akar penyebab stres sisa pada casting baja AISI 4140 dapat dipetakan ke dalam beberapa faktor utama yang saling terkait:

• Pendinginan tidak seragam pada cetakan. Saat logam cair dituang, bagian yang bersentuhan langsung dengan dinding cetakan akan mendingin lebih cepat. Gradient temperatur yang tajam ini menyebabkan penyusutan termal yang berbeda, menghasilkan tegangan termal yang terperangkap setelah material membeku.
• Transformasi fasa martensit yang ekspansif. Baja AISI 4140 memiliki kandungan karbon dan paduan yang mendukung pembentukan martensit. Saat pendinginan berlangsung, transformasi dari austenit ke martensit disertai dengan ekspansi volume. Jika transformasi ini terjadi secara tidak serempak di berbagai bagian komponen, maka akan timbul tegangan sisa yang signifikan.
• Desain cetakan dan riser yang kurang optimal. Letak riser (penambah) dan sistem saluran masuk mempengaruhi aliran dan distribusi temperatur. Desain yang buruk menyebabkan hotspot yang mendingin paling akhir, menjadi sumber tegangan tarik tinggi.
• Parameter casting yang tidak tepat. Temperatur tuang yang terlalu tinggi, kecepatan penuangan yang tidak konsisten, atau penggunaan cetakan yang terlalu dingin semuanya berkontribusi pada peningkatan stres sisa.

Memahami penyebab ini membantu tim produksi untuk mengoptimalkan proses, tetapi tetap diperlukan alat ukur untuk memvalidasi hasil akhir secara objektif.

Risiko Jika Tidak Ditangani

Mengabaikan deteksi stres sisa pada baja AISI 4140 hasil casting dapat berakibat fatal, baik dari segi teknis maupun bisnis. Berikut risiko utamanya:

• Kegagalan fatik dan retak dini. Stres sisa tarik pada permukaan komponen akan menambah beban efektif saat operasi, mempercepat inisiasi retak fatik. Komponen yang seharusnya mampu bertahan jutaan siklus bisa gagal hanya dalam ribuan siklus.
• Deformasi dimensi saat pemesinan akhir. Saat material dikupas dalam proses machining, kesetimbangan stres sisa terganggu. Komponen bisa melengkung atau mengalami perubahan dimensi yang tidak dapat diprediksi, menyebabkan scrap atau biaya koreksi tinggi.
• Penurunan umur pakai komponen. Bahkan tanpa kegagalan total, stres sisa mempercepat degradasi material seperti korosi tegangan atau hydrogen embrittlement, terutama pada lingkungan yang agresif.
• Potensi kegagalan katastrofik pada aplikasi kritis. Komponen casting yang digunakan pada alat berat, crane, pressure vessel, atau infrastruktur jembatan membawa risiko keselamatan jiwa. Kegagalan tiba-tiba dapat menimbulkan kerugian besar dan dampak hukum.

Oleh karena itu, deteksi stres sisa bukan lagi opsional, melainkan keharusan dalam sistem quality control yang komprehensif.

Solusi yang Tersedia untuk Deteksi Stres Sisa

Berbagai metode non-destructive testing (NDT) telah tersedia, namun masing-masing memiliki keterbatasan jika diterapkan untuk deteksi stres sisa secara langsung:

• Radiografi (X-ray/Gamma-ray). Metode ini unggul untuk mendeteksi cacat volumetrik seperti porositas, inklusi, atau retak. Namun, radiografi tidak mampu mengukur stres sisa karena hanya mencitrakan densitas material.
• Ultrasonik (UT). Ultrasonik mendeteksi diskontinuitas dan mengukur ketebalan, tetapi tidak memberikan informasi langsung tentang tegangan internal. Teknik time-of-flight tertentu bisa mengindikasikan stres, namun akurasinya terbatas dan memerlukan kalibrasi rumit.
• Magnetic Particle Inspection (MPI). Hanya efektif untuk cacat permukaan dan dekat permukaan. MPI tidak dapat digunakan untuk mengevaluasi stres sisa di dalam material.
• Heat treatment stress relief (PWHT). Ini adalah solusi untuk mengurangi stres sisa, bukan untuk mendeteksinya. Proses ini memakan waktu berjam-jam, membutuhkan furnace besar, dan biaya energi tinggi. Selain itu, tanpa data awal, kita tidak tahu apakah stress relief sudah cukup efektif.
• Strain gauge. Metode ini mengukur regangan pada titik tertentu dan memerlukan pengeboran atau pengikatan, sehingga semi-destruktif. Data yang diperoleh sangat lokal dan tidak mewakili keseluruhan komponen.

Keterbatasan inilah yang mendorong perlunya alat ukur yang secara langsung mengukur parameter yang berkorelasi erat dengan stres sisa, yaitu coercive force.

Perbandingan Pendekatan Solusi

Untuk membantu memilih metode yang tepat, berikut perbandingan antara pendekatan konvensional (NDT klasik plus stress relief) dengan menggunakan coercive force meter (Steel Structure Analyzer NOVOTEST KRC-M2):

Dari tabel di atas jelas bahwa KRC-M2 menawarkan keunggulan signifikan terutama dalam kecepatan dan akurasi deteksi stres sisa, yang sangat penting untuk pengendalian kualitas produksi casting.

Rekomendasi Solusi Paling Efektif

Berdasarkan analisis perbandingan, solusi paling efektif untuk evaluasi kualitas baja AISI 4140 pasca casting adalah dengan mengadopsi deteksi dini stres sisa menggunakan coercive force meter. Penerapan alat ini pada tahap awal proses produksi—setelah komponen keluar dari cetakan dan sebelum masuk ke perlakuan panas atau machining—memungkinkan:

• Identifikasi komponen bermasalah sebelum biaya tambahan dikeluarkan. Komponen dengan stres sisa tinggi dapat langsung diputuskan untuk di-reject atau dikenai stress relief khusus.
• Integrasi dalam QC statistik. Data pengukuran coercive force dari setiap komponen dapat dicatat dan dianalisis untuk mengontrol kestabilan proses casting.
• Penghematan biaya besar. Mencegah scrap dan rework pada tahap akhir jauh lebih murah daripada membuang komponen yang sudah melalui machining atau heat treatment.

NOVOTEST KRC-M2 adalah contoh alat yang andal untuk keperluan ini. Dengan sertifikasi kalibrasi ILAC IEC/ISO17025, alat ini memberikan jaminan akurasi yang diakui secara internasional. Kemampuannya mengukur hingga kedalaman tertentu tanpa merusak material menjadikannya solusi NDT yang ideal untuk industri pengecoran.

Peran Steel Structure Analyzer (Coercive Force Meter) dalam Solusi

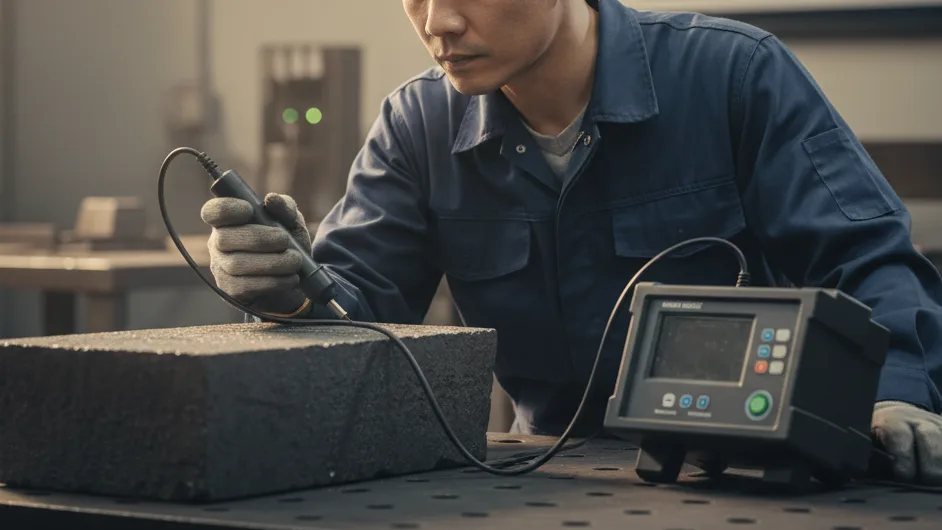

Steel Structure Analyzer NOVOTEST KRC-M2 bekerja berdasarkan prinsip pengukuran coercive force (kekuatan koersif). Prosesnya sederhana namun canggih:

1. Magnetisasi. Probe akan memagnetisasi area kecil pada permukaan komponen baja.
2. Demagnetisasi bertahap. Medan magnet dengan arah berlawanan ditingkatkan secara bertahap hingga material kehilangan sisa magnetisasinya.
3. Pengukuran pada titik koersif. Sensor Hall di dalam probe menangkap momen tepat saat magnetisasi residu menjadi nol. Intensitas medan magnet pada titik ini dicatat sebagai nilai coercive force (Hc).

Nilai Hc ini memiliki korelasi langsung dengan struktur mikro material, termasuk tingkat stres sisa, kekerasan, dan sifat mekanik lainnya. Dengan perangkat lunak internal yang telah dikalibrasi, KRC-M2 langsung menampilkan hasil digital yang mudah diinterpretasikan. Keunggulan lainnya meliputi:

• Kontrol di probe memudahkan pengukuran di lokasi sempit.
• Memori hingga 100.000 hasil dengan timestamp untuk traceability.
• Fitur averaging hingga 99 kali untuk akurasi maksimal.
• Smart sensor yang menyimpan data kalibrasi internal, memastikan konsistensi antar pengukuran.

Dengan alat ini, teknisi NDT dapat memetakan distribusi stres sisa di seluruh permukaan komponen casting hanya dalam waktu beberapa menit.

Kesimpulan

Deteksi stres sisa bukan lagi pilihan, melainkan keharusan dalam industri pengecoran baja paduan seperti AISI 4140 untuk menjamin kualitas, keamanan, dan efisiensi biaya. NOVOTEST KRC-M2 menawarkan solusi non-destruktif yang cepat, akurat, dan portabel untuk mengukur coercive force yang berkorelasi langsung dengan tingkat stres sisa. Dengan mengintegrasikan alat ini ke dalam proses quality control pasca casting, Anda dapat mengidentifikasi komponen berisiko tinggi sebelum masuk ke tahap finishing yang mahal. Untuk mendapatkan alat ukur berkualitas tinggi ini, hubungi kami CV. Java Multi Mandiri, yang merupakan supplier dan distributor terpercaya yang mendukung kebutuhan pengujian dan pengukuran industri Anda. Tim teknis kami siap membantu memilih solusi yang tepat, memastikan alat terkalibrasi, dan memberikan pendampingan teknis agar investasi Anda memberikan hasil maksimal.

FAQ

Apa perbedaan utama antara coercive force meter dan metode NDT lainnya untuk deteksi stres sisa?

Coercive force meter secara langsung mengukur parameter magnetik (kekuatan koersif) yang memiliki korelasi kuat dengan tingkat stres sisa dan sifat mekanik material. Metode NDT lain seperti radiografi atau ultrasonik hanya mendeteksi cacat geometris atau diskontinuitas, dan tidak memberikan data kuantitatif tentang tegangan internal. Selain itu, coercive force meter memberikan hasil real-time dan non-destruktif tanpa memerlukan preparasi permukaan yang rumit.

Apakah NOVOTEST KRC-M2 dapat digunakan pada material selain baja AISI 4140?

Ya. NOVOTEST KRC-M2 dirancang untuk semua produk logam feromagnetik, termasuk berbagai grade baja karbon, baja paduan, besi tuang, dan baja tahan karat feritik/martensit. Alat ini dapat dikalibrasi untuk material spesifik sesuai kebutuhan Anda, baik untuk baja struktural, pipa, atau komponen lifting.

Berapa lama waktu yang dibutuhkan untuk satu kali pengukuran menggunakan KRC-M2?

Setiap pengukuran tunggal hanya memerlukan waktu sekitar 1–3 detik, tergantung pada tebal material dan pengaturan alat. Untuk pemetaan menyeluruh pada komponen besar, Anda dapat melakukan pengukuran di banyak titik dalam hitungan menit berkat fitur penyimpanan data otomatis.

Bagaimana cara menginterpretasikan hasil pengukuran coercive force untuk menentukan kualitas casting?

Nilai coercive force yang lebih tinggi dari baseline material normal mengindikasikan tingkat stres sisa yang lebih tinggi, kekerasan yang lebih besar, atau perubahan struktur mikro yang tidak diinginkan. Dengan membandingkan hasil pengukuran di berbagai titik pada satu komponen, Anda dapat mengidentifikasi area dengan distribusi stres yang tidak seragam. Produsen biasanya menetapkan ambang batas (threshold) berdasarkan data historis dan standar material, sehingga nilai di atas ambang tersebut menandakan komponen perlu ditolak atau diberi perlakuan ulang.

Rekomendasi Force Gauge

References

1. ASTM E309-21, Standard Practice for Eddy Current Examination of Steel Tubular Products Using Magnetic Saturation, ASTM International, 2021.
2. Jiles, D. C. (1998). Introduction to Magnetism and Magnetic Materials (2nd ed.). CRC Press. (Chapter on coercivity and stress).
3. International Organization for Standardization. (2015). IEC 60404-7: Magnetic materials – Part 7: Method of measurement of the coercivity of magnetic materials in an open magnetic circuit.
4. Novotest. (2024). Steel Structure Analyzer KRC-M2 User Manual & Technical Datasheet. (Informasi produk dari distributor resmi).
5. Davis, J. R. (Ed.). (2000). Metals Handbook Desk Edition (2nd ed.). ASM International. (Chapter on residual stresses in castings).
