Inspeksi Ruang Sempit Tanpa Bongkar: Borescope PCE-VE 350HR3 Untuk Diagnostik Cepat di Pipa, Tangki, Dan Mesin Proses

Di banyak fasilitas—mulai dari WTP/WWTP, pabrik makanan-minuman, farmasi, sampai laboratorium pengujian kampus—masalahnya sering bukan “datanya kurang”, tetapi “bagian yang bermasalah tidak kelihatan.” Pipa transfer, manifold, housing pompa, saluran drain, tangki kecil, heat exchanger, hingga ruang di balik panel mesin sering menjadi “zona buta” yang membuat tim QA/QC dan maintenance harus menebak-nebak. Ujungnya klasik: bongkar dulu, baru tahu.

Beberapa pain point yang paling sering muncul di lapangan:

• Downtime meningkat karena pembongkaran untuk inspeksi visual memakan waktu, apalagi kalau aksesnya sulit.

• Risiko kontaminasi proses (mis. F&B/farmasi) saat membuka jalur yang seharusnya tertutup.

• Sulit membuktikan temuan secara objektif saat audit, karena bukti hanya “kata orang” tanpa foto/video.

• Salah diagnosa: gejala di hilir (debit turun, pressure drop naik, kualitas air fluktuatif) sering disangka “sensor error”, padahal penyebabnya deposit, kerak, biofilm, serpihan gasket, atau korosi di lokasi yang tak terlihat.

• Inspeksi menjadi tidak konsisten antar shift: satu operator bilang “bersih”, operator lain merasa “ada noda”—tanpa dokumentasi visual, diskusinya berputar.

Di sinilah borescope/inspection camera berperan: bukan menggantikan pengujian kimia atau instrumentasi proses, tetapi melengkapi dengan bukti visual dari bagian dalam sistem. Bayangkan Anda bisa “mengintip” bagian dalam pipa 6 mm–seukuran sedotan besar—tanpa membongkar, sambil merekam video untuk laporan. Untuk konteks industri yang menuntut ketertelusuran (traceability), hal ini sering jadi pembeda antara temuan yang meyakinkan vs. dugaan.

Melihat dari Dalam: Teknologi Videoscope Artikulasi Dua Arah dan Pencahayaan LED

Borescope modern pada dasarnya adalah “mata kecil” di ujung kabel fleksibel: kamera mini + sumber cahaya + transmisi gambar ke layar. PCE-VE 350HR3 termasuk kategori videoscope dengan kepala kamera kecil dan pencahayaan bawaan, dirancang untuk inspeksi non-destruktif (NDI) di area yang sulit dijangkau.

Ada tiga elemen teknologi yang paling menentukan hasil inspeksi:

1. Kamera dan sensor gambar (CMOS)
   Sensor CMOS menangkap gambar/video dari ruang sempit yang biasanya minim cahaya. Pada alat ini, pabrikan menyatakan sensor gambar CMOS dan frame rate 30 fps—cukup untuk video inspeksi yang terasa “real-time” saat Anda menggerakkan kabel.

2. Pencahayaan terintegrasi (6 LED: 4 depan, 2 samping)
   Di ruang gelap seperti pipa atau rongga mesin, kualitas inspeksi sering ditentukan oleh pencahayaan, bukan resolusi semata. Konfigurasi 4 LED depan membantu melihat lurus ke depan, sementara 2 LED samping membantu ketika sudut pandang berubah atau ketika permukaan objek memantulkan cahaya secara tidak merata.

3. Artikulasi dua arah + sudut pandang
   Pabrikan menyebut “two-way articulating” dan “2-way optics” (dengan field of view 67°). Secara praktis, ini membantu mengarahkan kepala kamera untuk “mengintip” sisi dinding pipa, sambungan, atau bagian di balik komponen. Alih-alih kabel hanya maju-mundur, Anda bisa memandu arah penglihatan agar inspeksi lebih bermakna.

Kenapa pendekatan ini penting untuk jangka panjang? Karena inspeksi visual yang terdokumentasi memudahkan program preventif: Anda tidak menunggu pompa cavitation parah atau aliran turun drastis. Anda bisa menetapkan standar “kondisi normal vs. mulai kotor” lewat foto/video, sehingga keputusan CIP/flush, penggantian gasket, atau pembersihan menjadi lebih berbasis bukti.

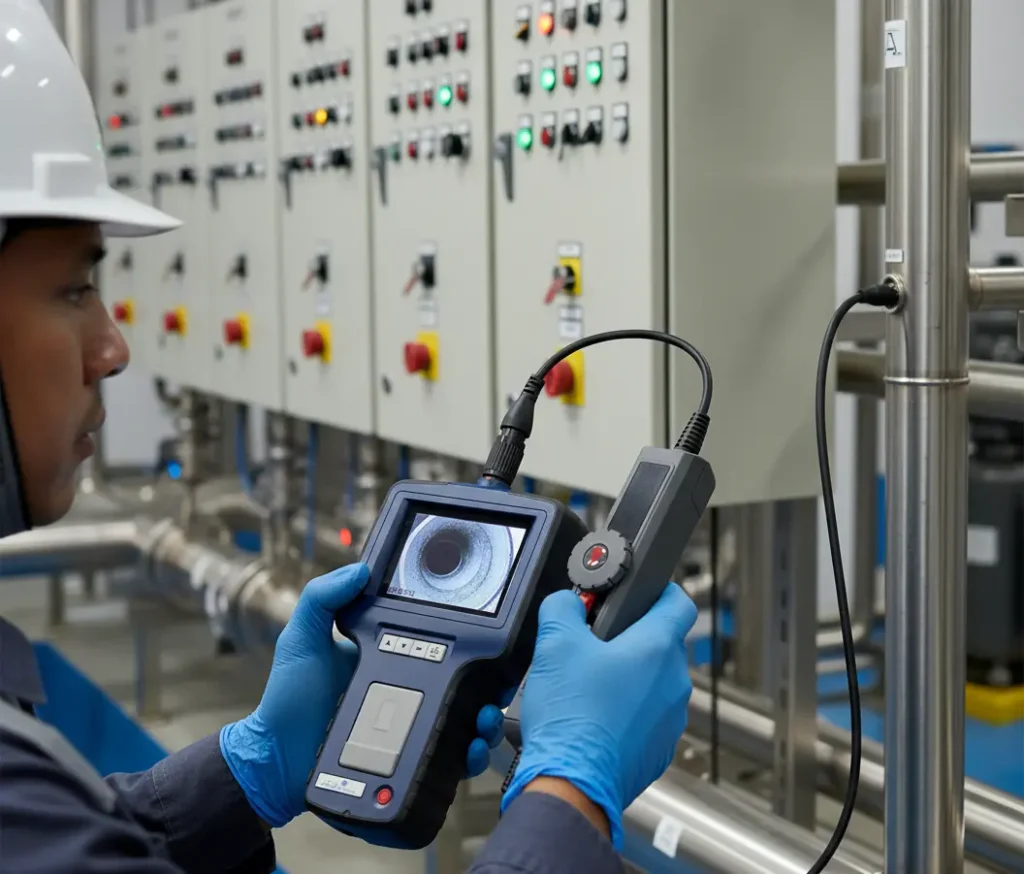

PCE-VE 350HR3: Apa yang Membuatnya Menonjol untuk Inspeksi Industri

PCE-VE 350HR3 diposisikan sebagai automotive tester/borescope/industrial endoscope untuk inspeksi non-destruktif. Walau namanya “automotive”, spek dan skenarionya sangat relevan untuk inspeksi industri umum: pipa, vent, ducting, tank nozzle, jalur drain, dan ruang mesin.

Beberapa hal yang membuatnya terasa “siap kerja” dibanding borescope kelas entry yang sering beredar:

• Perlindungan ingress IP67 pada kepala kamera
  Ini krusial untuk inspeksi area lembap, kondensasi, atau kemungkinan kontak dengan air (mis. area WTP/WWTP, ruang mesin berembun, atau jalur proses yang masih basah). IP67 berarti kepala kamera terlindung dari debu dan dapat terendam air hingga 1 meter dalam kondisi tertentu sesuai definisi pabrikan.

• Perekaman langsung ke SD card (termasuk 8 GB, dapat ditingkatkan hingga 32 GB)
  Untuk QA/QC dan audit, fitur “bisa merekam” sering lebih penting daripada sekadar “bisa melihat”. Anda bisa menyimpan bukti temuan sebagai file JPEG (foto) dan video (format yang dinyatakan pabrikan), lalu dipindahkan ke PC.

• Layar 3,5 inci terintegrasi
  Ini membuat inspeksi lebih mandiri: tidak wajib tersambung ke laptop. Untuk tim lapangan, alat yang berdiri sendiri biasanya lebih cepat dipakai.

• Boost function dan image rotation
  Di ruang gelap atau saat orientasi kamera terbalik, dua fitur ini membantu keterbacaan hasil inspeksi tanpa “mengakali” posisi tangan terus-menerus.

Catatan penting dari pabrikan: alat ini tidak untuk penggunaan medis.

Desain dan Ergonomi untuk Kerja Lapangan

Secara bentuk, PCE-VE 350HR3 adalah perangkat genggam dengan layar terintegrasi. Pabrikan mencantumkan dimensi unit handheld 207 × 118 × 37 mm dan berat (termasuk carrying case) 450 g. Angka ini memberi gambaran: ukurannya kira-kira sebesar perangkat handheld inspeksi yang bisa dibawa satu tangan, cukup ringkas untuk dibawa ke area produksi, ruang pompa, atau atas platform WTP.

Kabel/probe memiliki panjang 3 m dengan diameter kabel 6,0 mm. Panjang 3 meter ini realistis untuk banyak inspeksi “akses dari port” (manhole kecil, nozzle sampling, lubang inspeksi, atau jalur pipa pendek-menengah). Diameter 6 mm membantu masuk ke ruang sempit, misalnya pipa kecil, jalur vent, atau rongga mesin. Pabrikan juga menyatakan bending radius 90 mm—secara praktis berarti ada batas kelengkungan minimum agar kabel tidak dipaksa menekuk terlalu tajam.

Soal daya, pabrikan menyebut catu daya baterai lithium-ion isi ulang 3,7 V dan juga mencantumkan mains power adapter dalam paket. Ini kombinasi yang masuk akal: baterai untuk mobilitas, adaptor untuk sesi inspeksi panjang atau saat dokumentasi butuh waktu.

Batas lingkungan operasi dan penyimpanan dinyatakan -10 hingga 50 °C. Untuk lingkungan pabrik tropis, ini cukup aman, tetapi tetap perlu disiplin: hindari meninggalkan perangkat di bawah panas matahari langsung atau area dekat steam line. Untuk inspeksi WTP/WWTP, IP67 pada kepala kamera membantu di area basah, namun tubuh perangkat genggam tidak dinyatakan memiliki rating yang sama—jadi tetap bijak: jaga unit utama dari cipratan berlebih, gunakan area kerja yang kering bila memungkinkan.

Antarmuka dan Pengalaman Pengguna: Layar, Tombol, dan Alur Kerja

PCE-VE 350HR3 memakai layar TFT LCD 3,5 inci (88,9 mm). Layar ukuran ini biasanya cukup untuk melihat konteks umum: retakan, kerak, deposit, kondisi gasket, atau hambatan di pipa. Namun untuk analisis detail pasca-pekerjaan, kekuatan utamanya ada pada dokumentasi: ambil foto/video, lalu telaah lebih teliti di PC.

Pabrikan menyatakan kemampuan penyimpanan “image or video”, format foto JPEG (640 × 480) dan video ASF (320 × 240), dengan kompresi MPEG4. Ini memberi gambaran bahwa perangkat ini fokus pada “inspeksi praktis” dan file yang mudah dibagikan, bukan video resolusi tinggi untuk metrologi detail. Untuk banyak kebutuhan QA/QC, resolusi ini masih fungsional karena tujuannya membuktikan kondisi, bukan mengukur mikron.

Highlight pabrikan juga menyebut “image rotation possible”. Ini meningkatkan ergonomi saat kabel masuk dari arah tidak ideal—misalnya Anda menyisipkan borescope dari bawah dan gambar tampil terbalik; rotasi gambar membantu interpretasi tanpa memutar pergelangan tangan terus-menerus.

Untuk transfer dan integrasi, ada antarmuka Mini USB 3.1 dan AV out. Mini USB membantu pemindahan data ke PC; AV out berguna bila inspeksi perlu ditampilkan di monitor eksternal (misalnya untuk briefing tim atau pelatihan teaching lab). Pabrikan tidak menyatakan software khusus atau format integrasi LIMS; jadi pada praktiknya workflow yang paling aman adalah: simpan ke SD → transfer via USB/SD reader → lampirkan file ke laporan/audit trail.

Fitur yang Paling Terasa di Lapangan: Boost, Rotasi Gambar, dan Optik Dua Arah

Alih-alih menjejalkan jargon, mari lihat bagaimana fitur-fitur yang dinyatakan pabrikan ini terasa saat dipakai:

• Boost function (untuk meningkatkan kualitas gambar di kondisi gelap)
  Di dalam pipa, cahaya sering “habis” oleh permukaan kusam atau deposit yang menyerap cahaya. Boost membantu Anda tetap melihat tekstur deposit/biofilm atau garis korosi yang tipis, terutama saat jarak kamera tidak ideal.

• 6 LED (4 depan, 2 samping) dengan pengaturan otomatis
  Kombinasi LED depan dan samping membantu mengurangi area “overexposed” (terlalu terang) di titik reflektif dan meningkatkan keterbacaan kontur di permukaan melengkung. Pengaturan otomatis menyederhanakan kerja operator baru.

• 2-way articulating / 2-way optics
  Dalam inspeksi nyata, masalah jarang ada tepat di tengah jalur. Deposit sering menempel di sisi dinding, retakan ada di sambungan, gasket mengelupas di pinggir. Kemampuan mengarahkan pandangan adalah kunci untuk menemukan “bukti visual” yang meyakinkan.

• Image capture: Photos and Videos
  Foto bagus untuk laporan cepat; video bagus untuk menunjukkan konteks (misalnya lokasi deposit sepanjang 20 cm dari port masuk). Bagi QA/QC dan tim audit, ini mengurangi debat interpretasi.

• Penyimpanan SD card 8 GB (termasuk), dapat ditingkatkan sampai 32 GB
  Praktis untuk proyek inspeksi berkala: satu kartu bisa menyimpan dokumentasi beberapa area, selama manajemen file rapi (penamaan lokasi-tanggal-unit).

Keseluruhan fitur ini lebih mengarah pada produktivitas inspeksi dan pembuktian temuan, bukan sekadar “kamera bisa menyala”.

Kontrol Eksternal dan Integrasi Sistem: Dari Lapangan ke Laporan

PCE-VE 350HR3 menyediakan dua jalur utama untuk “mengeluarkan hasil”:

1. Mini USB 3.1
   Ini biasanya dipakai untuk pemindahan file ke PC. Setelah file ada di PC, Anda dapat memasukkannya ke dokumen inspeksi, form CAPA, atau laporan pemeliharaan. Jika organisasi Anda memakai sistem manajemen dokumen, file JPEG/ASF dapat diunggah sebagai lampiran bukti.

2. AV out
   Ini berguna ketika inspeksi perlu disaksikan bersama: misalnya supervisor, QA, dan maintenance ingin melihat temuan secara real-time sebelum memutuskan shutdown parsial. Di teaching lab kampus, AV out juga bisa dipakai untuk demonstrasi kelas.

Hal yang perlu dicatat: pabrikan tidak menyatakan integrasi langsung ke Excel, LIMS, atau software logging khusus. Jadi pendekatan yang paling aman adalah membuat SOP sederhana untuk penamaan file (contoh: WTP_FilterLineA_2025-12-16_Video01) dan template laporan yang konsisten. Dengan begitu, meski tanpa software khusus, workflow tetap scalable dan audit-friendly.

Spesifikasi Teknis Lengkap PCE-VE 350HR3

Agar angka-angka ini mudah dibayangkan: diameter 6 mm itu kira-kira sedikit lebih kecil dari pensil standar; panjang 3 m cukup untuk menjangkau banyak pipa cabang atau ruang di balik panel; depth of field 1,5–10 cm artinya fokus terbaiknya ada pada jarak dekat—logis untuk inspeksi dinding pipa atau permukaan komponen; 30 fps membuat gerakan kamera terasa mulus saat Anda mengarahkan probe.

Panduan Memilih Komponen Tambahan yang Masuk Akal untuk Workflow Inspeksi

Karena pabrikan sudah mencantumkan paket bawaan (termasuk SD 8 GB, USB cable, adaptor, carrying case), “komponen tambahan” yang paling relevan biasanya terkait manajemen data dan kemudahan kerja—bukan mengubah spesifikasi inti alat.

Tabel ringkas: kebutuhan tambahan vs skenario aplikasi

Faktor yang memengaruhi kualitas hasil inspeksi (sering luput di SOP)

• Kebersihan lensa/kepala kamera sebelum masuk: sisa cairan/oli bisa membuat gambar berkabut.

• Kondisi permukaan: permukaan reflektif bisa membuat glare; atur jarak dan sudut.

• Jalur kabel: jangan paksa melewati tikungan lebih kecil dari bending radius yang dinyatakan.

• Manajemen file: tanpa penamaan yang rapi, dokumentasi bagus pun sulit ditelusuri saat audit.

Delivery scope (paket bawaan sesuai pabrikan)

• 1 × Automotive Tester PCE-VE 350HR3

• 1 × 8 GB SD memory card

• 1 × USB cable

• 1 × Mains power adapter

• 1 × Carrying case

• 1 × User manual

Dua Skenario Pemakaian yang Realistis: Dari WTP hingga F&B

Skenario 1: WTP/WWTP – verifikasi deposit dan penyumbatan di jalur kecil tanpa bongkar

Bayangkan tim operasi WTP melihat tren aneh: pressure drop pada salah satu jalur naik pelan selama dua minggu. Secara kimia, kualitas air masih sesuai; pompa tidak menunjukkan fault. Biasanya langkah pertama adalah backwash/flush, tetapi kalau flush tidak menyelesaikan akar masalah, pembongkaran sering jadi opsi yang memakan waktu.

Dengan PCE-VE 350HR3, tim bisa membuat inspeksi cepat:

• Masuk dari port inspeksi atau sambungan yang aman dibuka.

• Dorong kabel 3 m untuk mencapai area suspect (mis. sebelum valve/after strainer).

• Gunakan pencahayaan LED dan artikulasi dua arah untuk memeriksa dinding pipa dan sambungan.

• Rekam video untuk menunjukkan lokasi deposit/biofilm atau serpihan gasket.

Hasilnya bukan “angka penurunan downtime” yang dibuat-buat, tetapi keputusan yang lebih tepat: apakah cukup dilakukan flushing terarah, perlu pembersihan mekanis, atau ada komponen yang harus diganti. Dokumentasi video juga membantu menyamakan persepsi antara shift operator dan tim maintenance.

Skenario 2: F&B – inspeksi area rawan residu pada jalur transfer tanpa membuka panjang-panjang

Di fasilitas minuman/dairy, jalur transfer produk dan CIP harus dijaga kebersihannya. Namun, ketika ada indikasi residu (mis. bau, warna, atau hasil swab yang tidak konsisten), membuka jalur panjang dapat meningkatkan risiko kontaminasi dan mengganggu jadwal produksi.

Dengan borescope, Anda bisa melakukan inspeksi selektif:

• Fokus pada titik rawan: sambungan, elbow, gasket seat, dead-leg pendek.

• Rotasi gambar membantu interpretasi saat inspeksi dilakukan dari arah yang tidak ideal.

• Foto (JPEG) menjadi bukti untuk CAPA: “residu terlihat di elbow sebelum filler line.”

• Setelah tindakan pembersihan, lakukan inspeksi ulang sebagai verifikasi visual.

Skenario ini sangat cocok untuk budaya mutu: bukan mengandalkan “sudah dibersihkan”, tetapi menunjukkan bukti “sudah bersih” pada titik kritis.

Panduan Cara Menggunakan PCE-VE 350HR3 Langkah demi Langkah

Berikut alur penggunaan yang disesuaikan untuk inspeksi pipa/tangki kecil di lingkungan WTP/WWTP atau industri proses:

1. Persiapan lokasi dan keselamatan

   • Pastikan jalur aman untuk diakses (tekanan dilepas, isolasi jika perlu, ikuti prosedur K3).

   • Siapkan lap bersih dan area kerja kering untuk unit handheld.

2. Cek perangkat dan media penyimpanan

   • Pastikan SD card terpasang (bawaan 8 GB).

   • Jika inspeksi panjang, pertimbangkan kartu dengan kapasitas lebih besar hingga 32 GB (sesuai batas pabrikan).

   • Pastikan baterai cukup atau siapkan adaptor.

3. Inspeksi awal “tanpa rekam” untuk orientasi

   • Masukkan kepala kamera perlahan melalui port inspeksi.

   • Gunakan tampilan layar untuk memahami orientasi ruang, arah tikungan, dan jarak.

4. Gunakan artikulasi dua arah untuk fokus pada area target

   • Arahkan pandangan ke dinding pipa, sambungan, atau titik yang dicurigai.

   • Manfaatkan field of view 67° untuk melihat konteks, lalu dekatkan untuk detail.

5. Aktifkan boost function jika area terlalu gelap

   • Terutama pada pipa panjang atau permukaan menyerap cahaya.

   • Perhatikan juga glare pada permukaan mengkilap—atur jarak bila terlalu terang.

6. Dokumentasikan: foto untuk bukti, video untuk konteks

   • Ambil foto saat menemukan deposit/retak/korosi/residu.

   • Rekam video untuk memperlihatkan “lokasi relatif” temuan (mis. setelah elbow, sebelum valve).

7. Catat metadata inspeksi

   • Tanggal, nama jalur, titik akses, dan deskripsi singkat temuan.

   • Buat penamaan file konsisten agar mudah dicari saat audit.

8. Transfer data ke PC

   • Gunakan Mini USB atau keluarkan SD card ke card reader.

   • Simpan ke folder terstruktur: Site → Area → Line → Tanggal.

9. Verifikasi pasca-tindakan

   • Setelah flushing/pembersihan/perbaikan, lakukan inspeksi ulang pada titik yang sama.

   • Simpan “before-after” untuk pembuktian CAPA.

Kesimpulan dan Rekomendasi

PCE-VE 350HR3 adalah borescope/videoscope genggam yang fokus pada inspeksi visual non-destruktif di ruang sempit, dengan kepala kamera berdiameter 6 mm, kabel 3 m, layar TFT 3,5 inci, pencahayaan 6 LED (4 depan, 2 samping), serta kemampuan dokumentasi foto dan video ke SD card. Keunggulan praktisnya terletak pada kombinasi IP67 pada kepala kamera, artikulasi dua arah, boost function untuk kondisi gelap, dan jalur transfer data (Mini USB/AV out) yang mendukung kerja tim dan pelaporan.

Alat ini paling menguntungkan untuk organisasi yang:

• Perlu inspeksi cepat tanpa bongkar (WTP/WWTP, industri proses, fasilitas maintenance).

• Membutuhkan bukti visual untuk audit dan CAPA (F&B, farmasi/biotek, laboratorium pengujian).

• Menjalankan teaching lab yang ingin menunjukkan inspeksi internal komponen secara real-time (AV out).

Jika kebutuhan utama Anda adalah dokumentasi visual yang rapi, inspeksi area sempit, dan pengambilan keputusan berbasis bukti, PCE-VE 350HR3 berada di jalur yang tepat—tanpa harus menjanjikan hal yang tidak dinyatakan pabrikan.

FAQ singkat

1. Apakah PCE-VE 350HR3 bisa merekam video dan foto?
   Ya. Pabrikan menyatakan dapat menyimpan image atau video, dengan foto JPEG dan video ASF.

2. Berapa panjang dan diameter kabelnya?
   Panjang kabel 3 m dan diameter kabel 6,0 mm.

3. Apakah kepala kamera tahan air?
   Kepala kamera memiliki rating IP67 sesuai pernyataan pabrikan.

4. Kapasitas SD card berapa?
   Termasuk 8 GB, dan pabrikan menyatakan bisa ditingkatkan hingga 32 GB.

5. Apakah bisa ditampilkan ke layar eksternal?
   Pabrikan mencantumkan AV out dengan video output format NTSC/PAL.

6. Apakah alat ini boleh untuk medis?
   Tidak. Pabrikan menegaskan “Not for medical use”.
