PCE-VE 1030N: Videoscope 30 m Untuk Inspeksi Visual Cepat Dan Akurat Di Area Sulit Terjangkau

Di lapangan, banyak sumber masalah pada kendaraan dan peralatan industri justru berada di area “gelap” dan sempit: di balik panel bodi, di dalam saluran, ruang mesin, housing gearbox, pipa, ducting, cerobong, hingga cavity struktur. Ketika inspeksi hanya mengandalkan bongkar pasang atau “feeling” teknisi, konsekuensinya jelas: downtime makin panjang, risiko kerusakan tambahan karena pembongkaran, dan temuan cacat sering terlambat. Pada konteks quality control, keterlambatan temuan berarti rework membengkak, scrap meningkat, dan ada potensi produk lolos inspeksi dengan cacat tersembunyi.

Masalahnya bukan sekadar “melihat”, tetapi melihat dengan cara yang dapat dipertanggungjawabkan: ada dokumentasi foto/video, ada jejak waktu inspeksi, dan ada konsistensi hasil antar-shift. Di sinilah kebutuhan alat inspeksi visual modern muncul: videoscope/borescope yang mampu menjangkau jauh, tahan lingkungan kerja, memberi pencahayaan memadai, dan dapat menyimpan bukti inspeksi untuk analisis, laporan, serta traceability.

Deskripsi Singkat PCE-VE 1030N

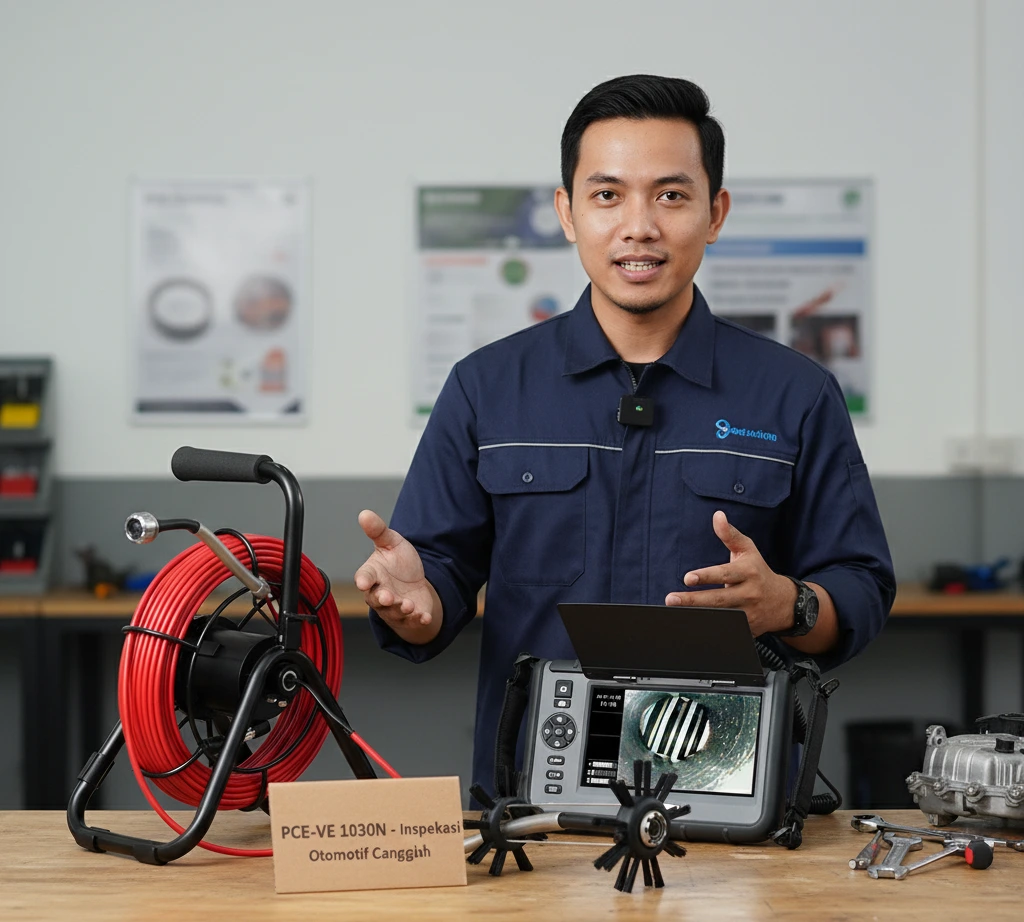

PCE-VE 1030N adalah kamera inspeksi tipe videoscope/borescope dengan layar 7 inci beresolusi tinggi, dirancang untuk inspeksi visual pada area yang sulit dijangkau. Unit ini menggunakan kabel push-pull semi-fleksibel sepanjang 30 m dengan diameter 28 mm pada reel, serta kepala kamera tahan air dengan lampu LED untuk membantu penerangan.

Perangkat ini menangkap foto dan video, dan video dapat disertai perekaman suara melalui mikrofon internal untuk catatan inspeksi. Semua file disimpan ke kartu SD (mendukung hingga 32 GB) sehingga memudahkan pemindahan data ke PC untuk pelaporan dan dokumentasi.

Keunggulan utamanya ada pada kombinasi jangkauan panjang 30 m, kemudahan dokumentasi (foto, video, audio), serta fitur operasional yang membantu kerja lapangan seperti pengaturan brightness bertingkat dan rotasi tampilan di layar.

Fungsi & Kegunaan Produk

PCE-VE 1030N menjawab pertanyaan “bisa dipakai buat apa?” dengan sangat praktis: untuk inspeksi visual non-destruktif (visual inspection) pada ruang sempit/tertutup tanpa perlu membongkar banyak komponen.

Jenis “pengukuran” yang dilakukan:

• Inspeksi visual kondisi permukaan dan geometri: retak, korosi, deposit, bekas gesekan, kebocoran, deformasi, kerak, kontaminasi, atau benda asing.

• Verifikasi kondisi setelah proses: pembersihan, flushing, perbaikan, reassembly.

• Dokumentasi hasil inspeksi: foto JPEG dan video MPEG (dengan suara) sebagai bukti kerja dan dasar keputusan.

Kondisi penggunaan yang umum:

• Area minim cahaya: dibantu 8 LED pada kepala kamera dan pengaturan brightness bertingkat.

• Area basah/berair: kepala kamera memiliki proteksi IP68 (tahan debu dan dapat terendam hingga 1,5 m selama 30 menit).

• Jarak inspeksi jauh: kabel 30 m pada reel membantu mobilitas dan kontrol penarikan/dorongan.

Contoh masalah yang diselesaikan (relevan untuk otomotif dan industri):

• Mendeteksi rembesan oli/coolant di area belakang mesin atau di ruang sempit yang sulit dilihat langsung.

• Mengecek kondisi internal ducting, housing, dan cavity tanpa bongkar panel besar.

• Pemeriksaan deposit/kerak dan potensi sumbatan pada pipa/cerobong/duct.

• Memastikan tidak ada benda asing tertinggal setelah maintenance.

• Membuat bukti inspeksi untuk QC, audit internal, atau klaim garansi berbasis temuan visual.

Bidang / Industri Pengguna

• Industri otomotif (QC proses, bengkel fleet, aftersales, inspeksi pra-pengiriman)

• Manufaktur & fabrikasi (quality gate, inspeksi internal komponen, troubleshooting)

• Energi & utilitas (inspeksi ducting, pipa, ruang terbatas, cerobong)

• Minyak & gas / petrokimia (inspeksi visual on-stream/off-stream pada sistem perpipaan dan equipment terkait)

• Konstruksi & perkapalan (inspeksi ruang struktur, pipa, kompartemen)

• Maintenance & inspection (predictive/condition monitoring, inspeksi berkala, failure analysis ringan)

Keunggulan / Highlights

• Jangkauan inspeksi panjang: kabel 30 m pada reel, membantu inspeksi jalur panjang tanpa bongkar besar.

• Kepala kamera tahan air dan tangguh: diameter 28 mm, 8 LED untuk penerangan area gelap, proteksi IP68 pada kamera.

• Dokumentasi lengkap: foto dan video dengan perekaman suara, tersimpan ke SD card hingga 32 GB untuk traceability.

• Layar besar 7 inci: memudahkan inspeksi tim (QC/teknisi/engineer) di lokasi tanpa perangkat tambahan.

• Rotasi tampilan di layar: rotasi 360° dalam langkah 90° untuk menjaga orientasi saat probe berubah arah.

• Daya tahan kerja lapangan: runtime hingga 5 jam per charge dan uji jatuh 1 m membantu penggunaan di area workshop.

Perbandingan & Posisi Produk

Perbandingan & Posisi Produk

Dalam inspeksi visual, metode konvensional biasanya terbagi dua: inspeksi langsung (mata + senter + cermin) atau pembongkaran komponen agar area terlihat. Keduanya punya “biaya tersembunyi”: waktu, risiko salah pasang, potensi kerusakan seal/klip, serta kesulitan dokumentasi yang konsisten.

Posisi PCE-VE 1030N di kelasnya:

• Termasuk kategori videoscope/borescope dengan layar besar dan kabel jarak jauh, cocok untuk inspeksi jalur panjang dan ruang sempit yang butuh dorong-tarik stabil.

• Lebih cocok untuk skenario inspeksi yang membutuhkan reach puluhan meter dan kepala kamera yang robust, dibanding videoscope ringkas dengan probe tipis untuk cavity kecil.

Ringkasnya: alat ini bukan sekadar “kamera”, tetapi perangkat inspeksi yang mendukung workflow QC dan maintenance karena ada bukti foto/video (dengan audio) dan kapasitas penyimpanan yang jelas.

Tabel perbandingan sederhana (metode vs manfaat):

Spesifikasi Teknis

Berikut spesifikasi utama yang paling relevan untuk pengguna industrial testing & measurement.

Tata Cara Pemakaian

Berikut alur ringkas 7 langkah yang sesuai pola kerja lapangan: persiapan, koneksi, inspeksi, dokumentasi, dan transfer data.

1. Persiapan alat
   Pastikan baterai terisi penuh sebelum penggunaan pertama; ini mencegah inspeksi terhenti di tengah pekerjaan.

2. Pasang kabel/probe
   Hubungkan borescope cable ke unit utama, pastikan terpasang benar dan sealing nut dikencangkan agar aman saat digunakan.

3. Nyalakan perangkat
   Tekan dan tahan tombol power sekitar 3 detik sampai sistem aktif.

4. Pasang SD card untuk dokumentasi
   Masukkan SD card melalui slot yang tersedia agar foto/video dapat tersimpan otomatis saat pengambilan.

5. Lakukan inspeksi dan atur pencahayaan
   Arahkan head kamera ke area target. Gunakan pengaturan brightness untuk menyesuaikan kondisi gelap/bercahaya; tersedia 10 level brightness.

6. Ambil bukti inspeksi

   • Foto: tekan tombol Snap untuk menyimpan gambar.

   • Video: tekan tombol Record untuk mulai dan tekan lagi untuk berhenti; sistem menyimpan video dan merekam audio sebagai komentar inspeksi.

7. Review dan transfer data
   Gunakan fungsi playback untuk meninjau hasil. Untuk pemindahan data, perangkat dapat terhubung ke komputer melalui USB (mode reader/camera sesuai kebutuhan).

Catatan penting lapangan:

• Hindari benturan keras pada head kamera saat memasuki area inspeksi yang memiliki sudut tajam atau serpihan.

• Kelola kabel pada reel dengan rapi untuk mengurangi risiko tekukan berlebihan dan memperpanjang umur pakai.

Cara Kerja / Metode Pengukuran

PCE-VE 1030N bekerja dengan metode inspeksi visual berbasis kamera digital: head kamera menangkap citra melalui sensor CMOS dengan resolusi 640 × 480 pada 30 fps, lalu menampilkannya real-time di layar 7 inci.

Ada tiga aspek teknis yang terasa dampaknya saat dipakai:

• Optik dan sudut pandang: field of view 150,8° memudahkan melihat area lebih lebar per frame, berguna saat Anda ingin cepat mengidentifikasi lokasi masalah sebelum mendekat untuk detail.

• Pencahayaan terintegrasi: 8 LED pada head kamera, ditambah pengaturan brightness bertingkat, membantu stabilisasi exposure pada ruang gelap (misalnya cavity, duct, atau housing).

• Orientasi gambar: rotasi tampilan di layar (360° dalam langkah 90°) memudahkan pembacaan orientasi ketika probe berputar saat didorong melewati belokan.

Kelengkapan Produk

Kelengkapan dapat bervariasi tergantung paket penjualan, namun untuk konfigurasi perangkat, komponen yang umumnya terkait dengan unit ini meliputi:

• Unit utama videoscope dengan layar 7 inci

• Kabel push-pull semi-fleksibel 30 m pada reel

• Kartu SD untuk penyimpanan (mendukung hingga 32 GB)

• Kabel/antarmuka USB untuk koneksi ke PC

• Dokumentasi/manual pengguna untuk operasi dan perawatan

Manfaat bagi Pengguna

• Efisiensi kerja
  Mengurangi kebutuhan bongkar pasang untuk sekadar “melihat kondisi”, sehingga troubleshooting lebih cepat dan downtime turun.

• Peningkatan kualitas dan konsistensi inspeksi
  Bukti foto/video (dengan audio) membuat keputusan QC lebih solid, memudahkan diskusi lintas tim (QC–produksi–maintenance), dan mengurangi bias penilaian.

• Penghematan biaya operasional
  Lebih sedikit rework akibat temuan terlambat, serta mengurangi risiko kerusakan tambahan karena pembongkaran yang tidak perlu.

• Pengurangan kesalahan dan miskomunikasi
  Audio note pada video membantu menempelkan konteks temuan di titik waktu yang tepat, sangat membantu saat handover antar-shift atau penyusunan laporan.

• Traceability yang lebih kuat
  Data tersimpan di SD card dan mudah dipindahkan ke PC untuk arsip inspeksi, audit, atau pembuktian kondisi sebelum/sesudah perbaikan.

FAQ

1. Untuk apa alat ini digunakan?
   Untuk inspeksi visual area sempit atau sulit dijangkau pada kendaraan maupun peralatan industri, sekaligus mendokumentasikan temuan dalam foto dan video.

2. Apakah pengukurannya merusak material?
   Tidak. Ini inspeksi visual; Anda hanya memasukkan kamera untuk melihat kondisi tanpa melakukan perusakan pada komponen.

3. Bisa digunakan untuk material apa saja?
   Umumnya bisa untuk berbagai permukaan yang perlu dilihat: logam, plastik, karet, komposit, serta area berlapis deposit/kerak. Yang penting adalah akses fisik probe dan kondisi lingkungan sesuai batas alat.

4. Apakah perlu kalibrasi?
   Untuk fungsi visual, fokusnya bukan kalibrasi seperti alat ukur dimensi. Yang penting adalah pengecekan fungsi (layar, LED, penyimpanan SD, koneksi kabel) sebelum inspeksi, serta menjaga kebersihan lensa/head kamera.

5. Siapa yang paling cocok menggunakan alat ini?
   Teknisi maintenance, engineer, quality control, inspector, serta decision maker yang membutuhkan bukti inspeksi yang rapi untuk pengambilan keputusan dan pelaporan.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya perangkat inspeksi visual dalam mendukung troubleshooting, preventive maintenance, dan quality control di lingkungan industri. Kami berfokus melayani klien bisnis dan aplikasi industri, menyediakan instrumen berkualitas tinggi seperti PCE-VE 1030N dan perangkat laboratorium lainnya untuk membantu perusahaan Anda mempercepat inspeksi, memperkuat dokumentasi, dan meningkatkan konsistensi hasil pemeriksaan. Jika Anda ingin meningkatkan akurasi dan efisiensi inspeksi visual di lini produksi maupun maintenance, mari diskusikan kebutuhan perusahaan Anda bersama kami untuk menemukan solusi yang tepat.
