Kehilangan efisiensi dan peningkatan biaya energi pada sistem perpipaan adalah masalah umum di industri yang sumbernya sering kali tidak terdeteksi. Sebagai praktisi yang telah bertahun-tahun menangani sistem perpipaan kompleks, kami sering menemukan bahwa akar masalahnya adalah faktor teknis yang kerap diabaikan: kekasaran permukaan pipa (pipe surface roughness). Ini adalah parameter krusial dalam dinamika fluida yang menentukan seberapa besar energi yang dibutuhkan untuk memindahkan cairan dari satu titik ke titik lain.
Artikel ini adalah panduan definitif yang disusun berdasarkan prinsip rekayasa dan pengalaman lapangan. Kami akan mengupas tuntas semua yang perlu Anda ketahui tentang kekasaran pipa, mulai dari definisi teknis dan penyebabnya, dampak signifikan terhadap aliran fluida, head loss, dan koefisien gesek, hingga cara mengukurnya secara akurat. Kami juga menyediakan tabel nilai kekasaran pipa yang praktis sebagai referensi cepat untuk para insinyur dan teknisi.
Apa Sebenarnya Kekasaran Permukaan Pipa Itu?
Memahami konsep dasar kekasaran adalah langkah pertama untuk mengelola dampaknya. Ini bukan sekadar istilah, melainkan parameter kuantitatif yang memengaruhi performa dan biaya operasional seluruh sistem Anda.
Definisi Teknis Kekasaran Permukaan (Surface Roughness)
Secara teknis, kekasaran permukaan (ε atau Ra) adalah parameter yang mengukur deviasi vertikal rata-rata dari permukaan ideal yang halus di bagian dalam pipa. Bayangkan perbedaan antara mengendarai mobil di jalan aspal yang baru (permukaan halus) versus di jalan kerikil (permukaan kasar); mobil memerlukan lebih banyak energi untuk bergerak di jalan kasar. Konsep serupa berlaku untuk aliran fluida di dalam pipa. Meskipun merupakan parameter mikroskopis, dampaknya pada efisiensi sistem bersifat makroskopis dan sangat nyata.
Faktor-Faktor Penyebab Kekasaran pada Pipa
Kekasaran pada pipa tidak terjadi begitu saja. Berdasarkan pengamatan kami, beberapa faktor utama yang menyebabkannya meliputi:
- Proses Manufaktur: Metode pembuatan seperti pengelasan (meninggalkan bekas las), ekstrusi (meninggalkan goresan dari cetakan), atau pengecoran (menghasilkan permukaan mirip pasir) secara inheren meninggalkan tingkat kekasaran tertentu.
- Gesekan (Friction) dan Erosi: Aliran fluida yang konstan, terutama yang membawa partikel padat (seperti slurry atau abu), dapat mengikis permukaan pipa dari waktu ke waktu, mirip cara kerja amplas.
- Deformasi Material: Kerusakan fisik akibat benturan atau deformasi plastik pada dinding pipa dapat menciptakan permukaan yang tidak rata dan menghambat aliran.
- Korosi dan Kerak (Scaling): Ini adalah penyebab degradasi paling umum yang kami temui. Reaksi kimia antara fluida dan material pipa menyebabkan korosi (karat), sementara mineral dalam air (seperti kalsium karbonat) dapat mengendap dan membentuk kerak, yang secara drastis meningkatkan kekasaran.
Satuan dan Interpretasi Nilai Kekasaran
Nilai kekasaran absolut (ε) umumnya diukur dalam satuan panjang yang sangat kecil, seperti milimeter (mm), mikrometer (μm), atau inci. Interpretasinya sederhana dan krusial: semakin kecil nilai kekasaran pipa, semakin halus permukaannya, dan semakin efisien aliran fluida di dalamnya.
Pengaruh Signifikan Kekasaran Pipa pada Dinamika Fluida
Efek kekasaran permukaan jauh melampaui sekadar “hambatan”. Ia secara fundamental mengubah perilaku aliran fluida, yang berdampak langsung pada biaya operasional dan keandalan sistem.
Hubungan Langsung dengan Koefisien Gesek (Friction Coefficient)
Efek kekasaran pipa pada koefisien gesek sangat jelas: semakin kasar permukaan internal pipa, semakin tinggi koefisien geseknya (f). Gesekan yang lebih tinggi ini secara aktif menahan laju aliran fluida. Dalam ilmu mekanika fluida, hubungan antara kekasaran relatif (ε/D), Bilangan Reynold, dan koefisien gesek digambarkan secara komprehensif dalam Diagram Moody. Diagram ini, yang pertama kali dipublikasikan oleh L.F. Moody pada tahun 1944 dalam jurnal Transactions of the ASME, telah menjadi standar emas bagi para insinyur hidrolik.
Dampak pada Head Loss dan Tekanan Sistem
Pengaruh kekasaran permukaan terhadap head loss adalah konsekuensi paling nyata di lapangan. Gesekan yang lebih tinggi menyebabkan kehilangan energi (dikenal sebagai head loss atau rugi tekan) yang lebih besar di sepanjang pipa. Untuk mengompensasi kehilangan ini, pompa harus bekerja lebih keras dan mengonsumsi lebih banyak energi listrik hanya untuk mempertahankan laju aliran yang dibutuhkan. Secara praktis, energi ini terbuang sia-sia dan secara langsung meningkatkan biaya operasional.
Peran dalam Aliran Laminer vs. Aliran Turbulen
Pada aliran yang lambat (laminer), fluida bergerak dalam lapisan-lapisan paralel yang mulus. Di dekat dinding pipa, terdapat lapisan tipis yang nyaris diam, disebut sub lapis laminer. Kekasaran permukaan yang puncaknya lebih tinggi dari ketebalan lapisan ini akan menembusnya, mengganggu aliran, dan memicu transisi ke aliran turbulen yang lebih kacau dan memakan lebih banyak energi. Oleh karena itu, kombinasi antara Bilangan Reynold dan kekasaran pipa menjadi penentu utama rezim aliran dalam sebuah sistem.
Tabel Nilai Kekasaran Absolut untuk Berbagai Material Pipa
Nilai kekasaran absolut (ε) sangat bervariasi tergantung pada material, kondisi (baru atau bekas), dan proses manufaktur pipa. Tabel berikut menyajikan nilai referensi yang umum digunakan oleh para insinyur untuk perhitungan desain dan analisis sistem perpipaan.
| Material Pipa | Nilai Kekasaran (ε) dalam mm | Kondisi |
|---|---|---|
| Pipa Baja Ditarik (Drawn Tubing) | 0.0015 | Baru |
| Pipa Baja Komersial / Dilas | 0.045 – 0.09 | Baru |
| Pipa Stainless Steel | 0.002 | Baru |
| Pipa PVC, Plastik, Kaca | 0.0015 (dianggap halus) | Baru |
| Pipa Besi Cor (Cast Iron) | 0.26 | Baru |
| Pipa Besi Cor (Cast Iron) | 1.0 – 2.0 | Berkarat Ringan |
| Pipa Beton | 0.3 – 3.0 | Bervariasi |
| Pipa Gas (Baja Dilas) | 0.045 | Baru |
Catatan Penting: Tabel ini adalah panduan umum yang diadaptasi dari referensi standar industri seperti Crane Technical Paper No. 410. Untuk aplikasi kritis, kami sangat merekomendasikan untuk merujuk pada data teknis dari pabrikan pipa atau melakukan pengukuran langsung untuk mendapatkan nilai yang paling akurat.
Cara Menggunakan Tabel Nilai Kekasaran Pipa
Untuk menggunakan tabel ini dalam perhitungan Anda, cari material pipa yang relevan, lalu gunakan nilai kekasaran (ε) yang sesuai untuk menghitung kekasaran relatif (ε/D, di mana D adalah diameter pipa). Nilai ini kemudian digunakan bersama Bilangan Reynold untuk menemukan koefisien gesek (f) pada Diagram Moody atau melalui rumus Colebrook.
Cara Mengukur Kekasaran Permukaan Pipa di Lapangan
Verifikasi spesifikasi tidak hanya dilakukan di atas kertas. Pengukuran langsung di lapangan sangat penting untuk kontrol kualitas, pemeliharaan prediktif, dan penyelesaian masalah.
Pentingnya Pengukuran Akurat untuk Quality Control & Maintenance
Memastikan kekasaran permukaan pipa sesuai dengan spesifikasi desain saat instalasi adalah krusial untuk performa jangka panjang. Dalam praktik pemeliharaan, pengukuran berkala menjadi alat diagnosis yang ampuh untuk mendeteksi degradasi akibat korosi atau penumpukan kerak sebelum menyebabkan kerugian efisiensi yang besar dan kerusakan pompa.

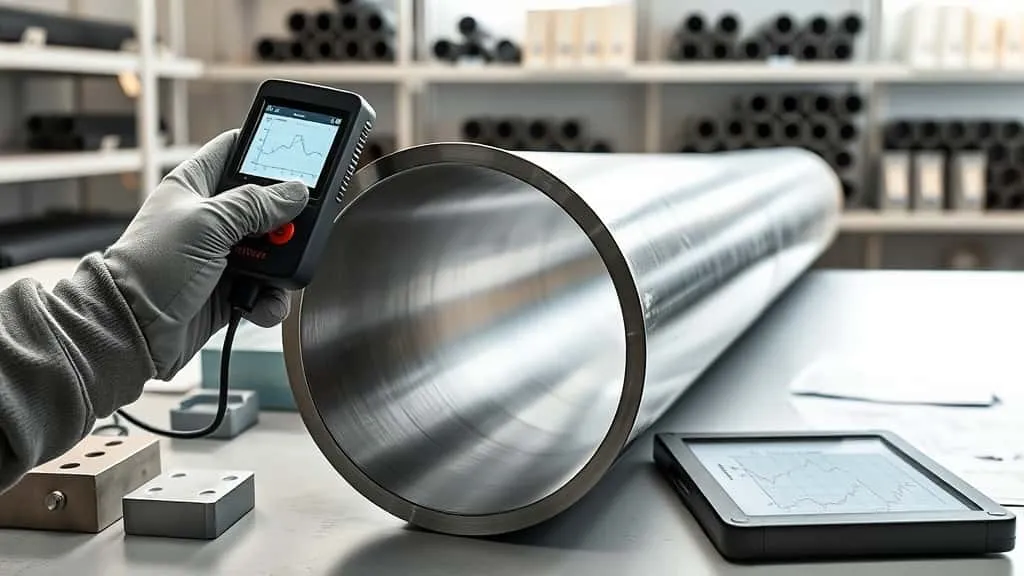

Mengenal Alat Penguji Kekasaran Permukaan (Surface Roughness Tester)
Alat standar industri untuk tugas ini disebut penguji kekasaran permukaan atau profilometer. Alat ini bekerja dengan menggerakkan stylus (jarum) yang sangat sensitif di sepanjang permukaan bagian dalam pipa untuk mengukur deviasi vertikalnya secara presisi. Ada juga jenis non-kontak yang menggunakan laser atau optik untuk aplikasi khusus.
Proses Pengukuran dan Interpretasi Hasil
Prosesnya melibatkan penempatan alat pada area yang representatif di dalam pipa. Alat akan merekam profil permukaan dan secara otomatis menghitung parameter kekasaran standar, seperti Ra (rata-rata aritmatika dari semua deviasi profil) dan Rz (kedalaman kekasaran rata-rata). Hasil numerik ini kemudian dibandingkan dengan standar manufaktur (misalnya, ASME B46.1) atau spesifikasi teknis proyek untuk verifikasi kepatuhan.
Studi Kasus: Manajemen Kekasaran Pipa di Pembangkit Listrik Batu Bara
Dalam skala industri besar seperti pembangkit listrik, optimasi aliran fluida bukanlah pilihan, melainkan keharusan finansial dan operasional.
Mengapa Efisiensi Aliran Kritis di Sistem Perpipaan Pembangkit Listrik?
Pembangkit listrik sangat bergantung pada sistem perpipaan masif untuk sirkulasi air pendingin, jalur uap bertekanan tinggi (steam), transportasi abu (ash handling), dan puluhan aplikasi lainnya. Sedikit saja inefisiensi akibat head loss yang berlebihan pada sistem vital seperti air pendingin dapat menurunkan efisiensi kondensor. Konsekuensinya sangat serius: penurunan output energi (megawatt) dari turbin dan peningkatan konsumsi bahan bakar.
Analisis Biaya: Bagaimana Head Loss Meningkatkan Konsumsi Energi Pompa
Sebagai gambaran, analisis pada salah satu proyek PLTU yang kami tangani menunjukkan bahwa peningkatan head loss sebesar 10% pada sistem sirkulasi air pendingin utama dapat menaikkan konsumsi energi pompa secara signifikan, dengan potensi biaya operasional tambahan hingga ratusan juta rupiah per tahun. Pemilihan material pipa yang tepat sejak awal dan pemantauan kondisi permukaan secara berkala—sebuah area keahlian inti di CV. Java Multi Mandiri—dapat mencegah kerugian tersembunyi ini dan secara proaktif mengoptimalkan efisiensi operasional pembangkit listrik.
Pertanyaan yang Sering Diajukan (FAQ) tentang Kekasaran Pipa
Apa yang dimaksud dengan kekasaran permukaan pipa?
Kekasaran permukaan pipa adalah ukuran kuantitatif dari ketidakrataan atau deviasi mikroskopis pada permukaan bagian dalam pipa. Semakin tinggi nilainya, semakin kasar permukaannya, dan semakin besar hambatannya terhadap aliran fluida.
Bagaimana kekasaran pipa mempengaruhi aliran fluida?
Kekasaran meningkatkan gesekan antara fluida dan dinding pipa. Hal ini menghasilkan dua efek utama: meningkatkan kehilangan tekanan (head loss) dan mendorong aliran menjadi turbulen. Akibatnya, sistem membutuhkan lebih banyak energi—dan biaya—untuk memompa fluida pada laju aliran yang sama.
Apa satuan dari nilai kekasaran pipa?
Nilai kekasaran absolut (ε) biasanya diukur dalam satuan panjang seperti milimeter (mm) atau mikrometer (μm). Parameter yang sering digunakan dalam perhitungan adalah kekasaran relatif, yaitu rasio ε terhadap diameter pipa (D).
Material pipa apa yang paling halus?
Secara umum, pipa yang ditarik (drawn tubing) seperti tembaga dan material non-logam modern seperti Pipa PVC atau HDPE memiliki permukaan internal yang paling halus saat baru. Namun, ketahanan material terhadap korosi dan erosi juga menentukan kehalusan jangka panjangnya.
Kesimpulan dan Langkah Selanjutnya
Kini jelas bahwa kekasaran permukaan pipa bukanlah detail teknis sepele, melainkan faktor fundamental yang berdampak langsung pada efisiensi, keandalan, dan biaya operasional sistem perpipaan Anda. Dampaknya pada head loss dan konsumsi energi sangat signifikan, terutama di fasilitas skala industri seperti pembangkit listrik. Pemahaman yang benar, pengukuran yang akurat, dan pemilihan material yang tepat adalah pilar utama optimasi aliran dan penghematan biaya jangka panjang.
