Ketebalan Minimum Sampel Uji Shore A: Panduan Menghindari Hasil Pengukuran yang Tidak Valid

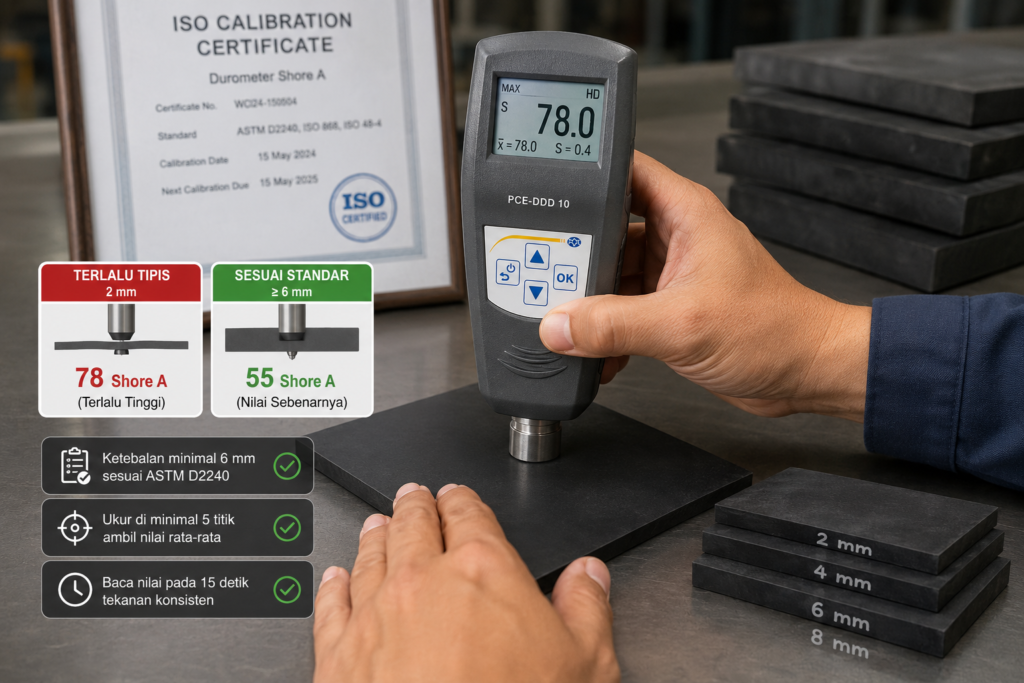

Seorang teknisi QC menerima sampel karet berbentuk lembaran tipis setebal 2 mm dari lini produksi. Ia meletakkannya di atas meja kerja, menekan durometer Shore A, dan membaca angka 78. Sampel lain dari batch yang sama, tetapi dengan ketebalan 6 mm, menunjukkan angka 55. Perbedaan 23 poin ini bukan karena kualitas material yang buruk, melainkan karena sampel pertama terlalu tipis untuk diuji dengan metode Shore A. Masalah ini sering terjadi di laboratorium material dan lantai produksi, dan dampaknya bisa fatal: material yang sebenarnya lolos spesifikasi justru ditolak, atau sebaliknya, material yang gagal malah diterima.

Berapa Ketebalan Minimum Sampel Uji Shore A?

Prinsip kerja durometer Shore A sederhana: alat ini mengukur kedalaman penetrasi sebuah indentor berpegas ke dalam material. Semakin keras material, semakin dangkal indentor menembus permukaannya. Nilai yang terbaca kemudian dikonversi menjadi angka kekerasan pada skala 0–100.

Masalah muncul ketika sampel terlalu tipis. Indentor tidak hanya menembus material, tetapi juga “merasakan” permukaan keras di bawahnya—meja penyangga atau alas tempat sampel diletakkan. Efek ini membuat material tipis tampak lebih keras dari nilai sebenarnya. Istilah awam “benda terlalu tipis” ini secara teknis dikenal sebagai pelanggaran batas ketebalan minimum untuk uji durometer.

Standar internasional telah menetapkan batas ini dengan jelas. ASTM D2240, ISO 868, dan ISO 48-4 mensyaratkan ketebalan minimum sampel 6 mm untuk pengujian Shore A. Angka ini bukan tanpa alasan—pada ketebalan tersebut, pengaruh permukaan penyangga dianggap dapat diabaikan sehingga pembacaan mencerminkan sifat material yang sebenarnya.

Dampak Kuantitatif: Seberapa Besar Pengaruh Sampel Tipis?

Pertanyaan yang lebih penting: seberapa besar kesalahan yang bisa terjadi? Penelitian yang dipublikasikan di PubMed oleh Siddiqui dan rekan-rekannya pada tahun 2010 memberikan gambaran yang mengejutkan. Mereka menguji tujuh jenis elastomer silikon menggunakan durometer Shore A pada berbagai ketebalan sampel.

Hasilnya menunjukkan pola yang konsisten: semakin tipis sampel, semakin tinggi nilai Shore A yang terbaca. Sampel setebal 1 mm menghasilkan kisaran 66,3–80,9 Shore A, sementara sampel yang sama dengan ketebalan 6 mm hanya menunjukkan 35,0–69,1 Shore A. Artinya, sampel setebal 1 mm bisa tampak hampir dua kali lebih keras dari nilai sebenarnya.

Studi lain oleh Bassi, Casa, dan Mendichi (1987) yang menganalisis pengaruh ketebalan pada berbagai elastomer juga menemukan hasil serupa. Ketebalan sampel berpengaruh signifikan terhadap apparent hardness—istilah teknis untuk nilai kekerasan yang tampak tetapi tidak mencerminkan sifat material yang sebenarnya. Mereka bahkan menyusun diagram koreksi untuk mengompensasi pengaruh ini.

Kesalahan pengukuran ini bukan sekadar masalah angka di atas kertas. Dalam kontrol kualitas, keputusan lolos atau gagal sering ditentukan oleh selisih beberapa poin Shore A. Sampel tipis yang menunjukkan nilai lebih tinggi bisa menyebabkan material yang sebenarnya memenuhi spesifikasi justru ditolak, atau material yang gagal malah diterima karena dianggap memenuhi ambang batas.

Prosedur Uji Kekerasan Shore A yang Benar: Panduan Langkah demi Langkah

Setelah memahami mengapa ketebalan minimum sampel uji Shore A sangat krusial, langkah berikutnya adalah memastikan prosedur pengujian dilakukan dengan benar. Berikut panduan praktisnya:

1. Persiapan Sampel

Pastikan sampel memiliki ketebalan minimal 6 mm. Permukaan sampel harus datar, bersih, dan bebas dari kontaminasi seperti minyak, debu, atau sisa cetakan. Permukaan yang tidak rata akan membuat durometer tidak menempel sempurna, sehingga indentor tidak menembus material secara vertikal dan hasilnya menyimpang.

2. Teknik Menumpuk untuk Sampel Tipis

Jika sampel yang tersedia lebih tipis dari 6 mm, menumpuk beberapa lapis hingga mencapai ketebalan yang disyaratkan diperbolehkan. Namun, ada syarat penting: lapisan-lapisan tersebut harus dari material yang sama dan permukaannya saling menempel dengan baik tanpa celah udara. Metode stacking ini harus dicantumkan dalam laporan akhir karena hasil pengukuran sampel bertumpuk bisa sedikit berbeda dari sampel solid setebal 6 mm.

3. Posisi dan Tekanan

Letakkan sampel di atas permukaan yang datar dan stabil. Tekan durometer secara vertikal dengan tekanan yang konsisten. Kebanyakan durometer modern dilengkapi kaki datar yang membantu memastikan posisi tegak lurus. Tekanan yang terlalu kuat atau terlalu lemah akan menghasilkan nilai yang berbeda dari seharusnya.

4. Waktu Pembacaan

Nilai Shore A dapat berubah seiring waktu karena sifat viskoelastis material karet dan elastomer. Saat indentor pertama kali menyentuh permukaan, material akan sedikit “menolak” kemudian beradaptasi. Untuk konsistensi, baca nilai pada waktu yang ditentukan—misalnya 15 detik sesuai ISO 48-4. Jangan membaca nilai seketika atau setelah waktu yang berbeda-beda antar pengukuran.

5. Pengulangan Pengukuran

Lakukan minimal 5 pengukuran di titik yang berbeda. Jarak antar titik uji harus dijaga minimal 6 mm, dan jarak dari tepi spesimen minimal 12 mm. Pengukuran yang terlalu dekat dengan tepi atau dengan titik uji lain akan menghasilkan nilai yang tidak representatif karena material di dekat tepi berperilaku berbeda. Hitung nilai rata-rata dari semua pengukuran sebagai hasil akhir.

Kesalahan Umum Lainnya dalam Pengukuran Kekerasan Shore A

Ketebalan sampel memang faktor paling sering diabaikan, tetapi bukan satu-satunya sumber kesalahan. Beberapa kesalahan prosedural lain yang sering terjadi di lapangan:

Permukaan Tidak Rata

Mengukur pada permukaan yang melengkung atau bergelombang menyebabkan durometer tidak menempel sempurna. Indentor bisa masuk lebih dalam di satu sisi dan lebih dangkal di sisi lain, menghasilkan pembacaan yang tidak akurat. Untuk material dengan permukaan melengkung, gunakan alas berbentuk V atau ratakan permukaan sebelum pengukuran.

Tekanan Tidak Konsisten

Setiap operator memiliki gaya tekan yang berbeda. Satu orang mungkin menekan durometer dengan kuat, sementara yang lain hanya menempelkannya perlahan. Perbedaan ini menghasilkan variasi nilai yang signifikan. Gunakan durometer dengan dudukan statis atau pastikan semua operator menggunakan teknik yang sama.

Skala yang Salah

Skala Shore A dirancang untuk material lunak hingga sedang. Jika nilai yang terbaca melebihi 90, sebaiknya beralih ke skala Shore D yang menggunakan indentor lebih tajam dan pegas lebih kuat. Menggunakan Shore A untuk material yang sangat keras akan menghasilkan data yang tidak valid karena indentor hampir tidak menembus permukaan.

Kurangnya Kalibrasi

Durometer yang digunakan terus-menerus tanpa kalibrasi berkala akan mengalami penurunan akurasi. Pegas internal bisa melemah, indentor bisa aus, dan komponen mekanis lainnya bisa bergeser. Verifikasi sebelum digunakan dengan plat kalibrasi standar dan kalibrasi berkala oleh laboratorium terakreditasi adalah keharusan, bukan pilihan.

Memastikan Keandalan Pengukuran dengan Durometer Bersertifikat ISO

Semua prosedur di atas hanya akan berjalan optimal jika alat yang digunakan memiliki akurasi yang terjamin. Di sinilah pentingnya memilih durometer yang dilengkapi sertifikat kalibrasi ISO. Sertifikat ini menjamin bahwa alat telah melalui proses verifikasi sesuai standar kualitas tertinggi dan hasil pengukurannya dapat ditelusuri ke standar internasional.

Untuk aplikasi yang membutuhkan pengukuran material keras seperti karet keras dan termoplastik, Durometer PCE-DDD 10-ICA dari PCE Instruments menjadi pilihan yang relevan. Alat ini menggunakan metode Shore D dengan sensor presisi yang memastikan akurasi tinggi. Desainnya yang ergonomis memudahkan operator dengan berbagai tingkat keahlian untuk mengoperasikannya secara konsisten.

Salah satu keunggulan utama PCE-DDD 10-ICA adalah port USB dan perangkat lunak yang dapat diunduh. Data hasil pengukuran dapat disimpan dan dianalisis lebih lanjut untuk kebutuhan dokumentasi atau kontrol kualitas. Fitur ini sangat berguna di industri manufaktur yang membutuhkan jejak audit lengkap untuk setiap batch produk.

Produk ini juga dilengkapi sertifikat kalibrasi ISO yang dikeluarkan khusus untuk setiap pelanggan. Sertifikat ini bukan sekadar dokumen pelengkap—ini adalah bukti bahwa alat telah diverifikasi sesuai standar internasional dan hasil pengukurannya dapat dipertanggungjawabkan. Paket penjualan juga mencakup power supply, kotak penyimpanan, plat kalibrasi standar, kabel mini USB, dan manual pengguna.

FAQ Seputar Uji Kekerasan Shore A

Berapa ketebalan minimum sampel untuk uji kekerasan Shore A?

Standar ASTM D2240, ISO 868, dan ISO 48-4 menetapkan ketebalan minimum sampel 6 mm untuk pengujian Shore A. Di bawah ketebalan ini, hasil pengukuran tidak valid karena indentor akan merasakan permukaan penyangga di bawah sampel.

Apa yang terjadi jika sampel uji Shore A terlalu tipis?

Sampel yang lebih tipis dari 6 mm akan menghasilkan pembacaan kekerasan yang lebih tinggi dari nilai sebenarnya. Penelitian menunjukkan bahwa sampel setebal 1 mm bisa tampak hampir dua kali lebih keras dari nilai sebenarnya. Ini terjadi karena indentor menembus material dan “merasakan” permukaan keras di bawahnya.

Bolehkah menumpuk sampel tipis untuk uji Shore A?

Menumpuk lapisan untuk mencapai ketebalan 6 mm diperbolehkan, asalkan lapisan-lapisan tersebut berasal dari material yang sama dan permukaannya saling menempel dengan baik tanpa celah udara. Metode ini harus dicantumkan dalam laporan akhir karena hasilnya bisa sedikit berbeda dari sampel solid.

Apa perbedaan antara skala Shore A dan Shore D?

Skala Shore A digunakan untuk material lunak hingga sedang seperti karet elastomer dan plastik fleksibel. Skala Shore D digunakan untuk material keras seperti karet keras, termoplastik, dan plastik rigid. Jika nilai Shore A melebihi 90, sebaiknya beralih ke Shore D untuk mendapatkan pembacaan yang andal.

Mengapa kalibrasi durometer penting dan seberapa sering harus dilakukan?

Kalibrasi memastikan durometer memberikan hasil yang akurat dan konsisten. Pegas internal bisa melemah dan indentor bisa aus seiring penggunaan. Frekuensi kalibrasi tergantung pada intensitas penggunaan dan kebijakan mutu masing-masing perusahaan, tetapi verifikasi sebelum digunakan dengan plat kalibrasi standar sebaiknya dilakukan setiap kali akan memulai pengukuran.

Bagaimana cara melakukan pengukuran kekerasan karet dengan durometer yang benar?

Pastikan sampel memiliki ketebalan minimal 6 mm dan permukaan datar. Letakkan sampel di permukaan stabil, tekan durometer secara vertikal dengan tekanan konsisten, baca nilai pada waktu yang ditentukan (misalnya 15 detik), dan lakukan minimal 5 pengukuran di titik berbeda dengan jarak antar titik minimal 6 mm dan jarak dari tepi minimal 12 mm. Hitung nilai rata-rata sebagai hasil akhir.

Kesimpulan

Ketebalan minimum sampel uji Shore A bukan sekadar angka prosedural yang bisa diabaikan. Ini adalah variabel kritis yang menentukan validitas seluruh proses pengukuran. Sampel yang terlalu tipis menghasilkan nilai kekerasan yang salah dan lebih tinggi, yang pada akhirnya bisa menyebabkan keputusan kontrol kualitas yang keliru.

Memahami prosedur yang benar—mulai dari persiapan sampel, teknik menumpuk, posisi pengukuran, waktu pembacaan, hingga pengulangan di beberapa titik—adalah langkah pertama menuju hasil yang andal. Langkah kedua adalah memastikan alat yang digunakan memiliki akurasi terjamin melalui sertifikat kalibrasi ISO.
