PCE-HVAC 10: Solusi Monitoring Tekanan dan Temperatur HVAC untuk Diagnostik Cepat dan Akurat di Lapangan

Di banyak industri—mulai dari pengolahan air (WTP/WWTP), farmasi, hingga fasilitas produksi makanan dan minuman—sistem pendingin dan HVAC bukan sekadar penunjang, tetapi bagian inti dari proses. Ketika tekanan refrigeran tidak stabil atau suhu tidak terkontrol, dampaknya bisa meluas: kualitas produk terganggu, konsumsi energi meningkat, bahkan downtime produksi yang mahal.

Masalah klasik yang sering muncul di lapangan antara lain:

• Ketidakakuratan pengukuran tekanan akibat alat analog atau kalibrasi yang buruk
• Kesulitan mendeteksi kebocoran refrigeran secara dini
• Pengambilan data yang tidak konsisten antar teknisi
• Waktu inspeksi yang lama karena harus menggunakan beberapa alat terpisah
• Kesalahan interpretasi data akibat kurangnya visualisasi parameter penting

Bayangkan sebuah instalasi pendingin di pabrik minuman. Sedikit saja deviasi tekanan kondensasi bisa membuat suhu penyimpanan tidak optimal, mempercepat kerusakan produk. Dalam kondisi seperti ini, teknisi membutuhkan alat yang tidak hanya akurat, tetapi juga cepat, intuitif, dan mampu memberikan gambaran menyeluruh dalam satu perangkat.

Di sinilah peran alat seperti Condition Monitoring Manifold PCE-HVAC 10 menjadi relevan.

Prinsip Pengukuran Tekanan dan Temperatur dalam Sistem HVAC Modern

PCE-HVAC 10 bekerja dengan mengintegrasikan dua parameter utama dalam sistem refrigerasi: tekanan dan temperatur. Kedua parameter ini sangat penting karena menjadi dasar untuk menghitung kondisi kerja sistem, seperti superheat dan subcooling.

Secara sederhana:

• Tekanan diukur melalui koneksi langsung ke jalur refrigeran (high pressure dan low pressure).
• Temperatur diukur menggunakan sensor clamp (T1 dan T2) yang ditempelkan pada pipa.

Dari kombinasi ini, alat dapat menampilkan:

• Tekanan evaporasi dan kondensasi
• Temperatur aktual pada titik tertentu
• Perbedaan temperatur (ΔT = T2 – T1)

Pendekatan ini jauh lebih unggul dibanding metode konvensional seperti:

• Penggunaan manometer analog (tanpa integrasi suhu)
• Pengukuran terpisah antara tekanan dan temperatur
• Perhitungan manual yang rawan kesalahan

Keunggulan pendekatan digital terintegrasi ini adalah:

• Mengurangi human error
• Mempercepat diagnosis sistem
• Memberikan data yang konsisten dan dapat diulang

Dalam jangka panjang, penggunaan alat seperti ini membantu menjaga efisiensi energi, memperpanjang umur sistem HVAC, dan memastikan kualitas proses industri tetap stabil.

Mengapa PCE-HVAC 10 Menjadi Pilihan Praktis untuk Monitoring HVAC

PCE-HVAC 10 adalah manifold digital yang dirancang khusus untuk:

• Pengujian tekanan refrigeran
• Pengukuran temperatur
• Deteksi kebocoran sistem
• Pengisian refrigeran
• Troubleshooting sistem pendingin

Alat ini mengintegrasikan berbagai fungsi dalam satu perangkat portabel. Berdasarkan manual resmi, alat ini “digunakan untuk deteksi kebocoran, pengisian refrigeran, troubleshooting, dan perawatan sistem pendingin” .

Yang membuatnya menonjol dibanding manifold konvensional:

• Mendukung hingga 83 jenis refrigeran
• Menampilkan data tekanan dan suhu secara simultan
• Memiliki fitur analisis seperti max/min/mean
• Dilengkapi mode pengujian kebocoran berbasis perubahan tekanan

Pendekatan all-in-one ini sangat relevan untuk teknisi lapangan yang membutuhkan efisiensi tanpa mengorbankan akurasi.

Desain dan Ergonomi: Dirancang untuk Lingkungan Lapangan

Dari segi desain, PCE-HVAC 10 memiliki karakteristik:

• Dimensi: 204 × 116 × 65 mm
• Bobot: tidak dinyatakan pabrikan (unit + aksesoris sekitar 2 kg berdasarkan paket)
• Material: casing kokoh (tidak dinyatakan detail material)
• Konektor: 3 port (high, low, dan filling)
• Tampilan: layar digital LCD

Desainnya memperhatikan kebutuhan lapangan:

• Pegangan ergonomis untuk penggunaan satu tangan
• Tombol besar dan terpisah jelas
• Konektor mudah diakses

Catu daya menggunakan:

• 4 baterai AA (1.5V)

Keunggulannya:

• Tidak tergantung listrik eksternal
• Cocok untuk inspeksi di lokasi terpencil

Kondisi operasi:

• Suhu kerja: 0 hingga 45°C
• Kelembaban: 10–90% RH

Antarmuka dan Pengalaman Pengguna

Antarmuka PCE-HVAC 10 dirancang sederhana dan intuitif:

• Layar LCD menampilkan:
  • Tekanan evaporasi dan kondensasi
  • Temperatur T1 dan T2
• Navigasi menggunakan tombol:
  • MODE, SET, ESC
  • Panah atas/bawah
  • Tombol refrigerant selection

Fitur usability:

• Backlight untuk kondisi minim cahaya
• Auto-off setelah 20 menit tidak digunakan
• Tampilan multi-mode (pressure, temperature, ΔT)

Pengguna dapat dengan cepat berpindah antara:

• Tampilan tekanan
• Tampilan temperatur
• Tampilan perbedaan temperatur

Tanpa perlu pelatihan kompleks, teknisi dapat langsung mengoperasikan alat ini.

Fitur Analitik yang Membantu Diagnostik Lebih Cepat

Beberapa fitur penting yang memberikan nilai tambah:

1. Mode Leakage Test

• Mengukur perubahan tekanan seiring waktu
• Membantu mendeteksi kebocoran sistem

2. Max / Min / Mean Data

• Menyimpan nilai maksimum, minimum, dan rata-rata
• Berguna untuk audit dan analisis tren

3. Multi Refrigerant Support

• Mendukung 83 jenis refrigeran
• Memudahkan teknisi yang bekerja di berbagai sistem

4. Unit Fleksibel

• Tekanan: kPa, MPa, psi, bar
• Temperatur: °C dan °F

5. Mode Pengukuran

• Refrigeration mode
• Heat pump mode
• Auto mode

Manfaat praktis:

• Mengurangi waktu troubleshooting
• Meminimalkan kesalahan pembacaan
• Mempercepat pengambilan keputusan

Kontrol Eksternal dan Integrasi Sistem

Fitur transfer data ke PC: tidak dinyatakan pabrikan.

Artinya:

• Alat ini lebih difokuskan untuk penggunaan langsung di lapangan
• Data dicatat manual oleh teknisi

Meskipun demikian, workflow tetap bisa diintegrasikan dengan sistem:

• Pencatatan manual ke Excel
• Dokumentasi audit berbasis form inspeksi

Spesifikasi Teknis Lengkap

Penjelasan sederhana:

• Rentang tekanan hingga 60 bar cukup untuk sebagian besar sistem HVAC industri
• Akurasi ±0.5% FS berarti kesalahan sangat kecil
• Resolusi 0.01 bar memungkinkan deteksi perubahan halus

Faktor yang Mempengaruhi Akurasi Pengukuran

Tabel Aplikasi dan Rentang

Aksesori

• Hose (merah, biru, kuning)
• Clamp temperatur (2 unit)
• Battery AA
• Carrying case

Faktor yang memengaruhi hasil:

• Kalibrasi alat
• Koneksi hose
• Stabilitas tekanan sistem
• Kondisi lingkungan
• Penempatan sensor temperatur

Studi Lapangan: Diagnostik Sistem Pendingin yang Lebih Efisien

Kasus 1: Instalasi Pendingin Pabrik Minuman

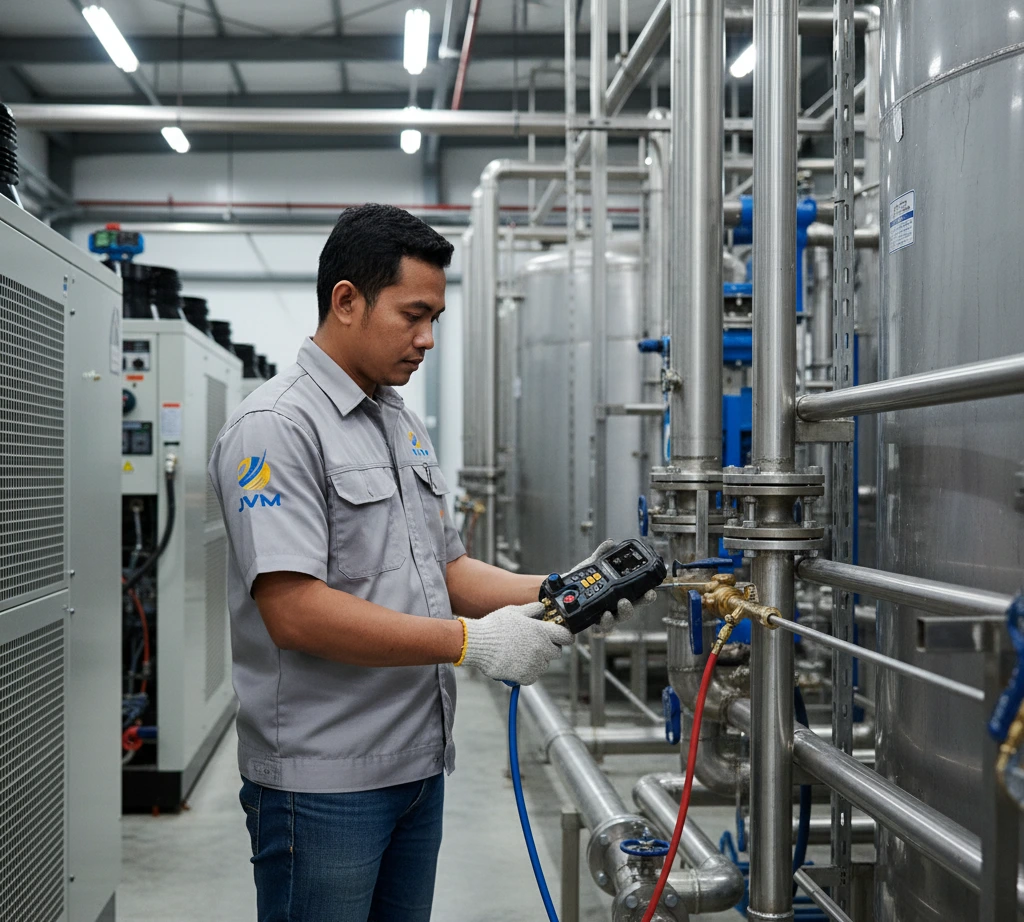

Seorang teknisi menggunakan PCE-HVAC 10 untuk memeriksa sistem chiller.

Langkah:

• Menghubungkan alat ke port tekanan
• Mengukur suhu pipa evaporator
• Mengamati nilai superheat

Hasil:

• Ditemukan deviasi temperatur
• Indikasi refrigeran kurang

Tanpa alat ini, analisis membutuhkan beberapa alat berbeda.

Kasus 2: Sistem HVAC di Fasilitas Farmasi

Dalam sistem cleanroom:

• Tekanan harus stabil
• Kebocoran tidak boleh terjadi

Dengan mode leakage test:

• Teknisi memonitor perubahan tekanan
• Kebocoran kecil dapat terdeteksi lebih cepat

Panduan Penggunaan Langkah demi Langkah

Contoh penggunaan pada sistem pendingin:

1. Pasang sensor temperatur T1 dan T2
2. Nyalakan alat
3. Pilih jenis refrigeran
4. Hubungkan hose ke sistem
5. Tekan tombol P=0 untuk kalibrasi awal
6. Buka valve dan mulai pengukuran
7. Baca nilai tekanan dan temperatur
8. Gunakan mode tambahan untuk analisis

Kesimpulan dan Rekomendasi

PCE-HVAC 10 menawarkan solusi praktis untuk:

• Teknisi HVAC
• Industri makanan & minuman
• Farmasi
• Pengolahan air

Keunggulan utamanya:

• Integrasi tekanan dan temperatur
• Portabilitas tinggi
• Fitur analisis yang membantu diagnosis

Cocok untuk:

• Teknisi lapangan
• Maintenance engineer
• Quality control

FAQ

1. Apakah alat ini bisa digunakan untuk semua refrigeran?
   Mendukung 83 jenis refrigeran.
2. Apakah bisa digunakan untuk deteksi kebocoran?
   Ya, tersedia mode leakage test.
3. Apakah alat ini membutuhkan listrik?
   Tidak, menggunakan baterai AA.
4. Apakah data bisa diekspor ke PC?
   Tidak dinyatakan pabrikan.
5. Apakah cocok untuk industri farmasi?
   Ya, terutama untuk kontrol sistem HVAC.

Sebagai pemasok dan distributor alat laboratorium terkemuka, CV. Java Multi Mandiri memahami pentingnya pengukuran tekanan dan temperatur dalam sistem HVAC untuk mendukung berbagai proses industri Anda. Kami menyediakan instrumen berkualitas tinggi seperti PCE-HVAC 10 serta perangkat laboratorium lainnya untuk membantu perusahaan Anda meningkatkan efisiensi operasional, menjaga stabilitas proses, dan memenuhi standar kualitas yang ketat. Jika Anda ingin meningkatkan akurasi dan efisiensi dalam monitoring sistem pendingin, mari diskusikan kebutuhan perusahaan Anda bersama kami.

Rekomendasi Condition Monitoring Manifold Unggulan untuk Kebutuhan Anda

Referensi

• Saputra, H., & Syahrial, S. (2019). ANALISIS KINERJA SISTEM REFRIGERASI PADA MESIN PENDINGIN DENGAN VARIASI TEKANAN REFRIGERAN. Jurnal Teknik Mesin, 7(2), 85–90. Retrieved from https://jurnal.untirta.ac.id/index.php/jtm/article/download/5663/4033
• Prasetyo, A., & Nugroho, S. (2020). ANALISIS PERFORMA SISTEM HVAC TERHADAP KONSUMSI ENERGI PADA BANGUNAN INDUSTRI. Jurnal Teknik Elektro, 12(1), 45–52. Retrieved from https://jurnal.uns.ac.id/jte/article/download/41234/27654
• Hidayat, R., & Kurniawan, D. (2018). DETEKSI KEBOCORAN REFRIGERAN PADA SISTEM AIR CONDITIONER MENGGUNAKAN METODE ANALISIS TEKANAN. Jurnal Rekayasa Mesin, 9(1), 13–20. Retrieved from https://jurnal.polines.ac.id/index.php/rekayasa/article/download/1205/1023
