Delaminasi Spar CFRP: Cara Mendeteksinya dengan NOVOTEST UD2301

Integritas struktural pesawat terbang bertumpu pada kondisi komponen-komponen kritis yang sering kali tersembunyi dari pandangan mata. Salah satu ancaman paling serius dalam dunia aviasi modern adalah delaminasi pada spar CFRP. Data dari berbagai lembaga investigasi kecelakaan penerbangan menunjukkan bahwa kegagalan komponen akibat kerusakan tersembunyi yang tidak terdeteksi saat inspeksi rutin berkontribusi signifikan terhadap insiden struktural. Spar sebagai penopang utama sayap dan permukaan kendali penerbangan menanggung beban aerodinamis yang sangat besar. Ketika material Carbon Fiber Reinforced Polymer (CFRP) yang menjadi tulang punggungnya mengalami pemisahan lapisan internal, kekuatan struktur itu menurun secara drastis tanpa memberikan tanda visual yang jelas. Inspeksi visual dan metode tap test tradisional tidak lagi memadai untuk mengungkap ancaman laten ini. Di sinilah teknologi pengujian ultrasonik seperti NOVOTEST UD2301 mengambil peran vital. Instrumen ini memungkinkan teknisi melihat ke dalam material komposit tanpa membongkar atau merusak komponen, memberikan gambaran akurat tentang kondisi sebenarnya dari spar CFRP sebelum pesawat melanjutkan siklus operasinya.

1. Apa Itu Delaminasi Spar CFRP?
2. Penyebab Delaminasi Spar CFRP
3. Dampak Delaminasi Terhadap Penerbangan
4. Cara Mendeteksi Delaminasi Spar CFRP
5. Peran Alat Deteksi Kecacatan Ultrasonik dalam Solusi
6. Studi Kasus: Deteksi Dini Delaminasi Spar CFRP pada Pesawat Komersial
7. Kesimpulan
8. FAQ
   1. Apakah pengujian ultrasonik dapat mendeteksi semua jenis delaminasi pada komposit?
   2. Berapa ketebalan minimal spar CFRP yang bisa diinspeksi dengan NOVOTEST UD2301?
   3. Apakah diperlukan pelatihan khusus untuk mengoperasikan alat ini?
   4. Bisakah alat ini digunakan untuk material komposit selain CFRP, seperti fiberglass?
   5. Apakah hasil pengujian ultrasonik langsung dapat diverifikasi sebagai dokumen kelaikan?
9. References

Apa Itu Delaminasi Spar CFRP?

Delaminasi pada konteks spar CFRP merupakan fenomena pemisahan atau lepasnya ikatan antar lapisan laminasi yang membentuk struktur komposit. Kondisi ini terjadi ketika ikatan adhesif antara lapisan prepreg tidak lagi mampu menahan tegangan geser interlaminar yang bekerja pada material. Berbeda dengan retakan pada material logam yang umumnya merambat dari satu titik, delaminasi cenderung menyebar secara planar mengikuti bidang antar lapisan. Sifatnya yang tersembunyi di dalam material membuat kerusakan ini sulit dideteksi tanpa peralatan khusus. Spar sendiri berfungsi sebagai tulang belakang struktural sayap, membentang dari pangkal hingga ujung sayap dan menahan beban lentur maupun puntir selama manuver penerbangan.

Ketika delaminasi menggerogoti integritas spar, kekakuan lokal komponen itu menurun. Tanda-tanda awal sering kali berupa perubahan respons akustik saat dilakukan tap test atau penurunan kekakuan yang hanya terdeteksi melalui analisis getaran struktural. Perbedaan mendasar antara delaminasi, retak, dan disbond perlu dipahami dengan jelas. Delaminasi spesifik terjadi di dalam material komposit laminasi, sementara retak umumnya terjadi pada material homogen seperti logam, dan disbond merujuk pada kegagalan ikatan antara dua material berbeda. Deteksi dini menjadi krusial karena delaminasi yang tidak terdeteksi dapat berkembang cepat di bawah beban siklik, berpotensi menyebabkan kegagalan mendadak atau sudden failure yang membahayakan keselamatan penerbangan.

Penyebab Delaminasi Spar CFRP

Akar penyebab delaminasi spar CFRP dapat ditelusuri dari berbagai tahap, mulai dari proses manufaktur hingga kondisi operasional di lapangan. Pada fase produksi, kesalahan selama proses curing menjadi pemicu utama. Parameter seperti suhu, tekanan, dan waktu yang tidak tepat saat pemanasan material prepreg dalam autoclave dapat menghasilkan ikatan antar lapisan yang tidak sempurna. Kontaminasi pada serat karbon atau material prepreg sebelum proses laminasi, seperti adanya debu, minyak, atau kelembaban berlebih, juga menghalangi adhesi optimal antar lapisan. Ketika pesawat sudah beroperasi, benturan benda asing atau Foreign Object Debris (FOD) saat lepas landas dan mendarat menjadi ancaman serius. Batu kecil dari landasan pacu atau serpihan material yang terlempar dengan kecepatan tinggi mampu menciptakan dampak yang memicu pemisahan lapisan internal meskipun permukaan luar tampak utuh. Faktor lingkungan juga berkontribusi signifikan.

Siklus termal berulang yang dialami pesawat dari suhu permukaan tanah yang panas hingga suhu jelajah yang sangat dingin menciptakan tekanan ekspansi dan kontraksi diferensial antar lapisan. Kelembaban yang terserap oleh material komposit menimbulkan swelling stress yang memperlemah ikatan interlaminar secara progresif. Kelelahan material akibat beban siklik jangka panjang atau fatigue semakin memperparah kondisi ini. Siklus tekanan dan pelepasan selama ribuan jam terbang mendorong pertumbuhan area delaminasi mikro menjadi kerusakan yang signifikan. Kerusakan akibat sambaran petir atau pelepasan elektrostatis pada struktur komposit yang tidak memiliki jalur konduksi memadai juga dapat menciptakan panas lokal yang merusak matriks resin dan memicu delaminasi.

Dampak Delaminasi Terhadap Penerbangan

Konsekuensi dari delaminasi spar CFRP yang tidak terdeteksi membentang dari aspek keselamatan, finansial, hingga kepatuhan regulasi. Dari segi keselamatan, penurunan kekuatan struktural spar secara langsung mengurangi kemampuan sayap menahan beban aerodinamis. Skenario terburuk adalah kegagalan struktural sayap yang berujung pada kehilangan kendali pesawat. Risiko flutter atau getaran tak terkendali pada permukaan kendali penerbangan meningkat signifikan ketika spar yang menopang aileron, elevator, atau rudder mengalami degradasi kekakuan. Fenomena flutter ini dapat berkembang dari getaran kecil menjadi osilasi divergen yang menghancurkan struktur dalam hitungan detik.

Industri penerbangan telah mencatat beberapa insiden di mana kerusakan komposit yang tidak terdeteksi saat inspeksi rutin memicu kegagalan komponen kritis. Meskipun data spesifik sering kali bersifat terbatas, pola yang muncul konsisten: metode inspeksi konvensional melewatkan indikasi awal yang sebenarnya sudah berkembang di dalam material. Dari sisi ekonomi, dampaknya tidak kalah serius. Downtime pesawat untuk perbaikan besar yang tidak direncanakan menimbulkan kerugian operasional yang sangat tinggi. Biaya perbaikan membengkak karena kerusakan yang dibiarkan berkembang akan membutuhkan penggantian komponen alih-alih perbaikan sederhana. Perusahaan penerbangan juga menghadapi ketidakpatuhan terhadap standar kelaikan udara seperti CASR, EASA, dan FAA. Ketidakmampuan menunjukkan rekam inspeksi yang komprehensif dapat berujung pada pembekuan operasional armada, denda regulator, dan konsekuensi hukum yang serius.

Cara Mendeteksi Delaminasi Spar CFRP

Mendeteksi delaminasi internal pada spar CFRP memerlukan pendekatan yang melampaui kemampuan inspeksi visual dan tap test tradisional. Inspeksi visual hanya mampu mengamati perubahan pada permukaan material, sementara delaminasi sering kali tersembunyi jauh di antara lapisan laminasi. Tap test manual dengan koin atau palu ringan memang dapat mengindikasikan perubahan respons akustik, tetapi sangat bergantung pada subyektivitas operator dan hanya efektif untuk delaminasi yang cukup besar dan dekat dengan permukaan. Pengujian ultrasonik hadir sebagai solusi yang mengatasi keterbatasan itu. Prinsip kerjanya didasarkan pada transmisi gelombang suara frekuensi tinggi ke dalam material komposit. Ketika gelombang ini bertemu dengan perubahan impedansi akustik akibat adanya celah udara atau pemisahan lapisan, sebagian energi dipantulkan kembali ke transduser. Pantulan ini kemudian diterjemahkan menjadi sinyal yang dapat dibaca oleh operator.

Teknik pulse-echo menggunakan satu transduser yang berfungsi sebagai pengirim dan penerima sinyal, ideal untuk mengidentifikasi kedalaman dan ukuran cacat. Through-transmission memanfaatkan dua transduser yang ditempatkan di sisi berlawanan, efektif untuk mendeteksi delaminasi pada komponen tebal. Phased array ultrasonik menawarkan kemampuan pemindaian sektor dengan banyak elemen transduser, memungkinkan visualisasi penampang yang lebih detail, meskipun memerlukan investasi peralatan yang lebih besar. Keunggulan utama metode ultrasonik terletak pada sensitivitasnya terhadap void dan delaminasi berukuran kecil, portabilitas peralatan untuk inspeksi di hangar, dan kemampuannya memberikan hasil real-time. Prosedur inspeksi umum dimulai dengan kalibrasi alat menggunakan blok referensi yang memiliki sifat akustik serupa dengan CFRP, pemilihan probe berdasarkan frekuensi optimal untuk ketebalan spar yang diperiksa, dan pemindaian sistematis dengan pola grid pada area spar untuk memetakan kondisi internal. Operator membaca sinyal pantulan untuk membedakan antara struktur normal, anomali kecil, dan delaminasi yang memerlukan tindakan perbaikan.

Peran Alat Deteksi Kecacatan Ultrasonik dalam Solusi

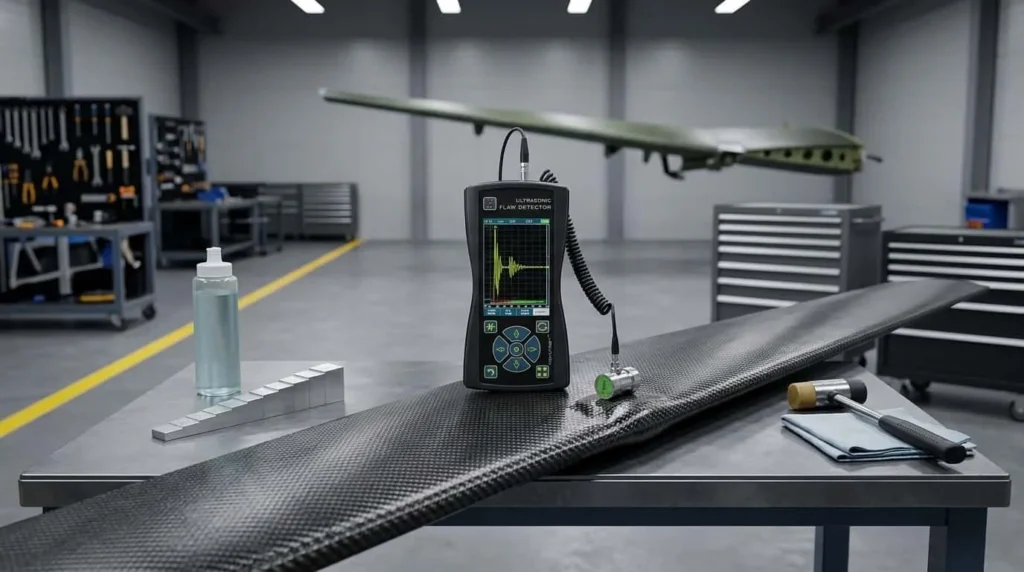

NOVOTEST UD2301 menghadirkan solusi deteksi delaminasi spar CFRP yang memadukan presisi teknis dengan kepraktisan operasional. Alat deteksi kecacatan ultrasonik ini mengintegrasikan teknologi canggih dalam balutan desain ringkas dan portabel, menjadikannya pilihan ideal untuk inspeksi di area sempit seperti ruang dalam sayap atau struktur permukaan kendali yang sulit dijangkau. Kompatibilitasnya yang luas dengan berbagai material komposit seperti CFRP, GFRP, dan laminasi hibrida memberikan fleksibilitas bagi teknisi yang menangani beragam armada pesawat. Kemampuan dual-mode yang diusungnya memungkinkan pengukuran ketebalan material dan deteksi cacat dilakukan secara simultan dalam satu sesi pemindaian. Operator tidak perlu berganti alat atau konfigurasi untuk mendapatkan informasi ketebalan dinding spar sekaligus mengidentifikasi keberadaan delaminasi di dalamnya. Informasi dari kedua mode ini saling melengkapi, memperkuat analisis kondisi struktur. Layar warna beresolusi tinggi 320 x 480 piksel menampilkan sinyal ultrasonik dengan detail yang memudahkan interpretasi pola pantulan.

Fitur penyimpanan data internal memungkinkan penyimpanan hasil pemindaian untuk analisis lanjutan, pembandingan dengan data historis, dan dokumentasi kepatuhan regulasi. Ketangguhan alat ini dalam kondisi lapangan didukung konstruksinya yang disegel dengan strip pelindung karet, membuatnya andal di lingkungan hangar dengan kelembaban tinggi dan debu. Tampilan tahan beku memperluas kegunaannya di berbagai zona iklim. Dalam sebuah ilustrasi inspeksi spar sayap, UD2301 mampu mengidentifikasi delaminasi berukuran 5×5 mm yang tidak terdeteksi secara visual. Sinyal pantulan dari area delaminasi itu menunjukkan anomali jelas pada layar, memungkinkan teknisi menandai lokasi tepat dan merekomendasikan tindakan perbaikan sebelum area itu berkembang menjadi kerusakan yang lebih luas.

Berikut adalah spesifikasi utama NOVOTEST UD2301 yang relevan untuk aplikasi deteksi delaminasi CFRP:

Studi Kasus: Deteksi Dini Delaminasi Spar CFRP pada Pesawat Komersial

Sebuah maskapai penerbangan regional menjalankan program inspeksi rutin pada armada pesawat narrow-body yang telah mencatatkan 20.000 siklus terbang. Spar sayap menjadi salah satu komponen yang mendapat perhatian khusus mengingat akumulasi beban siklik yang signifikan selama lima tahun operasi komersial. Tim perawatan mengintegrasikan NOVOTEST UD2301 ke dalam prosedur inspeksi NDT mereka untuk melengkapi pemeriksaan visual standar. Pada salah satu unit pesawat, pemindaian ultrasonik di bagian root spar mengungkapkan anomali sinyal yang konsisten dengan karakteristik delaminasi. Area yang dicurigai itu tidak menunjukkan indikasi kerusakan apa pun pada pemeriksaan visual permukaan. Proses verifikasi menggunakan UD2301 mengkonfirmasi adanya pemisahan lapisan internal sepanjang kurang lebih 12 mm di zona yang menjadi titik konsentrasi tegangan.

Fitur pensinyalan cacat ganda pada UD2301 membantu operator menentukan batas-batas delaminasi dengan akurat. Berdasarkan temuan tersebut, tim perawatan memutuskan melakukan perbaikan terbatas atau scarfed repair pada area yang terdampak, alih-alih menunggu hingga kerusakan menyebar dan mengharuskan penggantian total spar. Keputusan ini menghasilkan penghematan biaya material dan tenaga kerja hingga 70% dibandingkan skenario penggantian komponen. Waktu pesawat kembali terbang juga terpangkas secara signifikan, dari yang diperkirakan berminggu-minggu untuk penggantian menjadi hanya beberapa hari untuk perbaikan yang ditargetkan. Kasus ini menegaskan bahwa integrasi NDT ultrasonik dalam program perawatan prediktif bukan sekadar memenuhi persyaratan regulasi, melainkan strategi efektif untuk menjaga keselamatan sekaligus mengoptimalkan biaya operasional jangka panjang.

Kesimpulan

Delaminasi spar CFRP merupakan ancaman laten yang mengintai di balik permukaan komposit yang tampak sempurna, berpotensi mengkompromikan keselamatan penerbangan jika tidak terdeteksi dan tertangani tepat waktu. Kemampuan mendeteksi pemisahan lapisan internal ini memerlukan peralatan yang mampu melihat ke dalam material tanpa merusaknya. NOVOTEST UD2301 menghadirkan solusi pengujian ultrasonik yang andal, cepat, dan ekonomis untuk kebutuhan inspeksi struktur komposit penerbangan. Dengan desain portabel, akurasi tinggi, dan kemudahan pengoperasiannya, alat ini memberdayakan teknisi perawatan untuk mengidentifikasi delaminasi sejak tahap awal. Penerapan deteksi ultrasonik secara rutin dan sistematis dalam program perawatan pesawat akan meningkatkan standar keselamatan, mengurangi biaya perbaikan akibat kerusakan lanjut, dan memastikan kepatuhan terhadap regulasi kelaikan udara yang berlaku. Bagi setiap bengkel perawatan penerbangan yang mengedepankan keselamatan dan efisiensi, adopsi alat NDT modern seperti NOVOTEST UD2301 menjadi langkah strategis yang tidak dapat ditunda lagi.

Sebagai distributor dan supplier resmi alat ukur dan alat uji di Indonesia, CV. Java Multi Mandiri menyediakan NOVOTEST UD2301 dan berbagai instrumen pengujian presisi lainnya untuk mendukung kebutuhan inspeksi di industri penerbangan dan manufaktur. Pelajari lebih lanjut tentang CV. Java Multi Mandiri dan bagaimana tim kami siap membantu pengadaan alat ukur yang tepat untuk kebutuhan operasional bisnis Anda. Untuk informasi lebih detail atau konsultasi produk, jangan ragu untuk menghubungi kami melalui layanan konsultasi gratis.

FAQ

Apakah pengujian ultrasonik dapat mendeteksi semua jenis delaminasi pada komposit?

Pengujian ultrasonik sangat sensitif terhadap delaminasi yang menciptakan celah udara atau perubahan impedansi akustik antar lapisan. Namun, deteksi optimal memerlukan pemilihan frekuensi probe yang tepat sesuai ketebalan material. Delaminasi yang sangat tipis atau area yang mengalami debonding tanpa celah signifikan mungkin memerlukan teknik phased array atau kombinasi dengan metode NDT lain.

Berapa ketebalan minimal spar CFRP yang bisa diinspeksi dengan NOVOTEST UD2301?

NOVOTEST UD2301 memiliki rentang frekuensi operasi 1 hingga 10,0 MHz yang memungkinkan inspeksi material dengan ketebalan mulai dari di bawah 1 mm hingga beberapa puluh milimeter, bergantung pada pemilihan probe. Untuk struktur spar CFRP tipikal pada permukaan kendali penerbangan yang berkisar 2-5 mm, alat ini mampu memberikan resolusi deteksi yang memadai.

Apakah diperlukan pelatihan khusus untuk mengoperasikan alat ini?

Mengoperasikan NOVOTEST UD2301 secara fungsional relatif mudah dipelajari karena antarmuka yang intuitif. Namun, interpretasi sinyal ultrasonik untuk identifikasi delaminasi secara akurat memerlukan pemahaman tentang prinsip NDT ultrasonik. Pelatihan formal atau sertifikasi sesuai standar seperti ASNT atau EN 4179 direkomendasikan untuk memastikan kompetensi operator dalam menganalisis hasil pemindaian.

Bisakah alat ini digunakan untuk material komposit selain CFRP, seperti fiberglass?

Ya, NOVOTEST UD2301 kompatibel dengan berbagai material komposit termasuk GFRP (fiberglass), laminasi hibrida CFRP-GFRP, plastik, kaca, dan komposit lainnya. Penyesuaian parameter kecepatan gelombang ultrasonik pada alat perlu dilakukan sesuai dengan sifat akustik masing-masing material.

Apakah hasil pengujian ultrasonik langsung dapat diverifikasi sebagai dokumen kelaikan?

Hasil pengujian ultrasonik yang terekam dalam memori NOVOTEST UD2301 dapat digunakan sebagai bagian dari rekam inspeksi dan dokumentasi kelaikan udara. Data pemindaian memberikan bukti obyektif kondisi struktur pada saat inspeksi. Untuk kepatuhan penuh terhadap persyaratan regulator seperti FAA atau EASA, data ini perlu dilengkapi dengan laporan inspeksi yang ditandatangani oleh personel NDT bersertifikat.
