Tangki Tidak Transparan, Bagaimana Mengetahui Isi Cairan Tanpa Membukanya?

Sebuah tangki tertutup terlihat sama dari luar, baik saat hampir penuh maupun hampir kosong. Dinding baja, fiberglass, atau plastik opaque membuat operator tidak bisa melihat permukaan cairan di dalamnya.

Apakah tangki harus dibuka setiap kali ingin mengetahui isinya?

Tidak.

Dalam sistem industri, level cairan dalam tangki dapat diketahui tanpa melihat cairannya secara langsung. Salah satu metode yang paling sederhana adalah mengukur tekanan hidrostatik yang dihasilkan oleh kolom cairan.

Semakin tinggi cairan di atas sensor, semakin besar tekanan yang diterima sensor. Dari perubahan tekanan tersebut, sistem dapat memperkirakan tinggi atau level cairan.

Namun ada satu hal yang perlu dibedakan sejak awal:

sensor level mengukur tinggi cairan. Mengetahui berapa liter isi tangki membutuhkan informasi tambahan mengenai bentuk dan kapasitas tangki.

Jadi masalahnya bukan bagaimana membuat dinding tangki menjadi transparan. Yang dibutuhkan adalah parameter fisik yang berubah mengikuti jumlah cairan di dalamnya.

Bagaimana Bisa Mengetahui Cairan Tanpa Melihat Permukaannya?

Pengukuran industri tidak selalu bergantung pada pengamatan visual.

Temperatur tidak perlu dilihat. Sensor mengukur respons terhadap panas.

Tekanan tidak terlihat. Pressure sensor mengubah tekanan menjadi sinyal.

Level cairan juga dapat diperlakukan dengan cara yang sama.

Beberapa teknologi yang umum digunakan antara lain:

• hydrostatic pressure,
• ultrasonic,
• radar,
• float,
• capacitance,
• differential pressure,
• dan load cell.

Review yang diterbitkan dalam Flow Measurement and Instrumentation membahas berbagai perkembangan teknologi liquid level measurement dan menunjukkan bahwa setiap prinsip mempunyai karakteristik serta batas aplikasi masing-masing.

Sumber: Mohindru, Development of Liquid Level Measurement Technology: A Review.

Artinya, tidak ada satu sensor yang otomatis terbaik untuk semua tangki.

Pemilihannya bergantung pada media, bentuk tangki, tekanan, temperatur, kebutuhan akurasi, dan bagaimana data level akan digunakan.

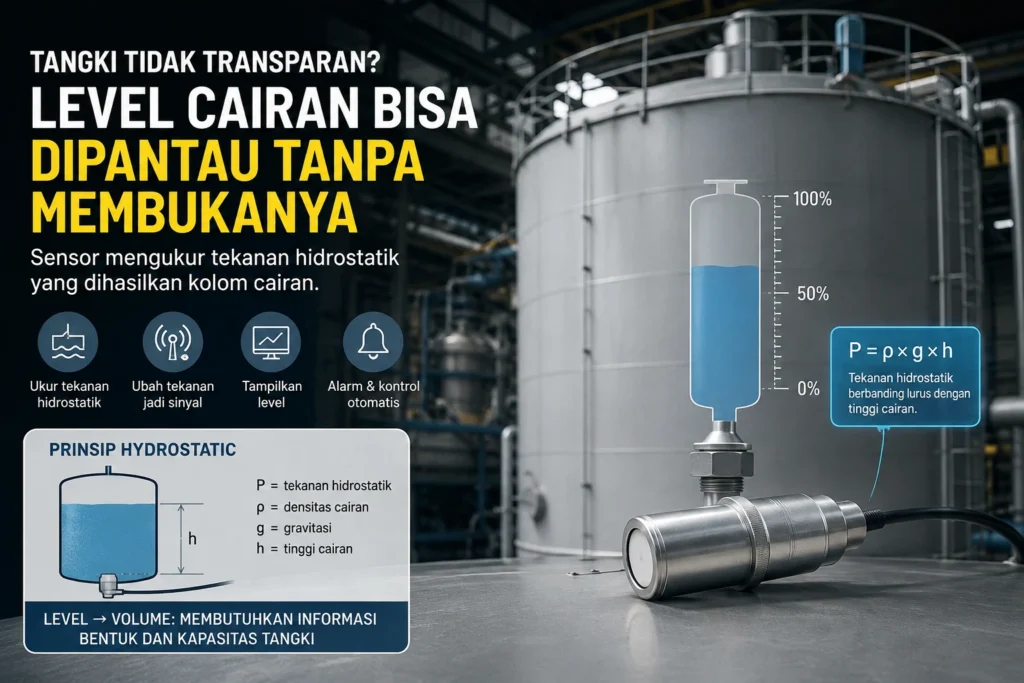

Prinsip Hydrostatic: Tinggi Cairan Diubah Menjadi Tekanan

Bayangkan sebuah sensor dipasang dekat bagian bawah tangki.

Cairan di atas sensor mempunyai massa. Massa tersebut menghasilkan tekanan pada sensor.

Hubungan dasarnya dapat dinyatakan sebagai:

P = ρ × g × h

dengan:

• P = tekanan hidrostatik,
• ρ = densitas cairan,
• g = percepatan gravitasi,
• h = tinggi cairan di atas titik pengukuran.

Jika densitas cairan diketahui, tinggi cairan dapat diperoleh dari:

h = P / (ρ × g)

Prinsip pressure-to-water-level seperti ini juga digunakan pada sistem pengukuran muka air.

NOAA menjelaskan bahwa water level dari pressure gauge dapat diturunkan dari pengukuran tekanan dengan memperhitungkan parameter seperti atmospheric pressure dan water density.

Sumber: NOAA, Water Level Station Specifications.

Semakin Banyak Cairan, Apakah Tekanannya Selalu Semakin Besar?

Jika jenis cairan dan kondisi lainnya tetap, jawabannya ya.

Misalnya sensor berada pada posisi tetap di dekat dasar tangki.

Saat level naik:

1. kolom cairan di atas sensor menjadi lebih tinggi,
2. tekanan hidrostatik meningkat,
3. sensor membaca perubahan tekanan,
4. transmitter mengubahnya menjadi sinyal listrik,
5. display atau PLC mengonversinya menjadi level.

Operator tidak perlu melihat permukaan cairannya.

Sensor membaca efek fisik yang dihasilkan oleh cairan tersebut.

Kenapa Densitas Cairan Penting?

Perhatikan kembali persamaan:

P = ρgh

Tekanan bukan hanya dipengaruhi tinggi cairan. Densitas juga ikut menentukan.

Dua tangki dapat mempunyai tinggi cairan yang sama tetapi menghasilkan tekanan berbeda jika densitas mediumnya berbeda.

Ini penting pada aplikasi seperti:

• larutan kimia,
• minyak,
• wastewater,
• slurry,
• produk dengan konsentrasi berubah,
• atau proses dengan perubahan temperatur besar.

Jika sistem dikalibrasi menggunakan densitas 1.000 kg/m³ tetapi produk aktual mempunyai densitas yang jauh berbeda, konversi pressure-to-level juga akan bergeser.

USGS juga menggunakan pressure transducer untuk water-level monitoring dan melakukan koreksi terhadap faktor seperti tekanan barometrik ketika jenis transducer memerlukannya.

Sumber: U.S. Geological Survey, Use of Submersible Pressure Transducers.

Level Belum Tentu Sama dengan Volume

Misalnya display menunjukkan level cairan 2 meter.

Apakah itu berarti tangki berisi 2.000 liter?

Tidak bisa diketahui dari level saja.

Level adalah tinggi.

Volume bergantung pada bentuk tangki.

NIST menjelaskan penggunaan level sensor dalam sistem volumetrik dengan konsep bahwa volume dapat dihitung ketika hubungan antara liquid level dan tank volume sudah ditentukan sebelumnya.

Sumber: National Institute of Standards and Technology, Laboratory Primary Standards.

Karena itu, alurnya adalah:

sensor → level cairan → tabel atau persamaan tangki → volume.

Kenapa Bentuk Tangki Mempengaruhi Perhitungan?

Pada tangki vertikal dengan luas penampang relatif konstan, hubungan level dan volume dapat mendekati linear.

Contohnya, jika luas penampang tangki adalah A dan tinggi cairannya h:

V = A × h

Namun tidak semua tangki berbentuk seperti itu.

Pada tangki silinder horizontal, kenaikan level 10 cm di bagian bawah tidak mewakili penambahan volume yang sama dengan kenaikan 10 cm saat level berada dekat bagian tengah.

Hal serupa berlaku untuk:

• tangki dengan cone bottom,
• spherical vessel,
• tangki dengan bagian dasar melengkung,
• atau vessel dengan bentuk tidak beraturan.

Untuk kondisi tersebut, biasanya digunakan:

• tank calibration table,
• strapping table,
• lookup table,
• atau formula geometry di PLC dan SCADA.

Jadi jangan menganggap:

level 50% = volume 50%

tanpa mengetahui bentuk tangkinya.

Bagaimana Jika Tangkinya Tertutup?

Di sini istilah “tertutup” perlu diperjelas.

Tangki tertutup tetapi tetap terhubung dengan atmosfer

Banyak storage tank mempunyai penutup tetapi menggunakan vent agar tekanan di ruang atas cairan tetap mendekati atmospheric pressure.

Pada kondisi seperti ini, hydrostatic level measurement relatif sederhana jika sensor dan reference pressure dirancang untuk konfigurasi tersebut.

Tangki tertutup dan bertekanan

Situasinya berbeda jika gas di atas cairan juga mempunyai tekanan.

Tekanan di dasar tangki menjadi:

P_bottom = P_gas + ρgh

Artinya, sensor di bagian bawah menerima dua komponen:

• tekanan dari gas di atas cairan,
• tekanan hidrostatik dari cairan.

Jika tekanan gas berubah, pembacaan dapat berubah walaupun level cairan sebenarnya tetap.

Pada vessel seperti ini, sistem dapat membutuhkan differential pressure transmitter atau metode level lain yang memang dirancang untuk kondisi bertekanan.

Karena itu, jangan memilih hydrostatic sensor hanya berdasarkan tinggi tangki.

Status vented atau pressurized harus diketahui lebih dulu.

Apa yang Bisa Membuat Pembacaan Level Meleset?

Sensor yang baik tetap dapat menghasilkan angka yang salah jika kondisi aplikasinya tidak sesuai dengan asumsi pengukuran.

Beberapa faktor yang perlu diperiksa antara lain:

1. Densitas berubah

Pressure yang sama tidak selalu berarti tinggi yang sama jika densitas produk berubah.

2. Sensor dipasang terlalu tinggi dari dasar

Sensor hanya membaca kolom cairan di atas titik sensornya. Offset posisi pemasangan harus diperhitungkan dalam scaling.

3. Tangki bertekanan

Perubahan headspace pressure dapat ikut terbaca sebagai perubahan pressure pada sensor.

4. Scaling di PLC salah

Sensor bisa bekerja normal tetapi konversi 4–20 mA menjadi meter, persen, atau liter salah di sistem kontrol.

5. Zero berubah

Zero offset yang tidak tepat membuat seluruh kurva pembacaan bergeser.

6. Kondisi proses berubah

Temperatur, densitas, agitasi, dan karakter media dapat memengaruhi performa sistem tergantung metode yang digunakan.

Karena itu, troubleshooting sebaiknya tidak langsung dimulai dengan mengganti sensor.

Periksa seluruh measurement chain.

Kalau Tidak Mau Sensor Bersentuhan dengan Cairan, Apa Pilihannya?

Hydrostatic pressure bukan satu-satunya metode.

Untuk aplikasi tertentu, operator dapat menggunakan sensor yang dipasang dari bagian atas tangki.

Ultrasonic

Sensor mengirim gelombang suara ke permukaan cairan kemudian mengukur waktu yang dibutuhkan gelombang untuk kembali.

Jika jarak sensor ke dasar diketahui:

Level = jarak kosong tangki – jarak ke permukaan

Keuntungannya adalah sensor tidak harus terendam di dalam cairan.

Namun foam, vapor, turbulence, internal obstruction, serta perubahan kondisi gas di atas cairan dapat memengaruhi aplikasi tertentu.

Radar

Radar juga mengukur jarak ke permukaan, tetapi menggunakan gelombang elektromagnetik.

Teknologi ini banyak digunakan untuk continuous level measurement dan dapat menjadi alternatif ketika karakter proses kurang cocok untuk ultrasonic.

Load cell

Pendekatan yang berbeda adalah tidak mengukur permukaan sama sekali.

Tangki ditimbang.

Secara konseptual:

Massa cairan = berat total – berat kosong tangki

Jika densitas diketahui, massa tersebut dapat dikonversi menjadi volume.

Metode ini berguna ketika parameter yang sebenarnya dibutuhkan adalah inventory berdasarkan berat.

Jadi, Metode Mana yang Harus Dipilih?

Tidak perlu memilih teknologi yang paling canggih.

Pilih teknologi yang menjawab kondisi proses dengan paling sedikit asumsi yang sulit dikendalikan.

Contoh: Monitoring Tangki Air Proses

Bayangkan sebuah fasilitas mempunyai tangki air proses vertikal yang tidak transparan.

Sebelumnya operator harus mendatangi tangki untuk memeriksa kondisi secara manual.

Pemeriksaan tersebut mempunyai beberapa keterbatasan:

• hanya memberikan kondisi pada saat operator memeriksa,
• tidak ada data perubahan level di antara dua pemeriksaan,
• level rendah dapat terlambat diketahui,
• dan tidak ada alarm otomatis jika tangki mendekati penuh.

Dengan level transmitter, data dapat dikirim ke panel atau PLC.

Contohnya, sistem dapat dikonfigurasi:

Angka tersebut hanya ilustrasi control logic, bukan rekomendasi universal.

Setpoint sebenarnya harus mempertimbangkan kapasitas tangki, kecepatan pengisian, kemampuan pompa, waktu respons operator, dan desain proses.

Kenapa Sinyal 4–20 mA Berguna?

Banyak transmitter industri mengirimkan nilai proses melalui sinyal analog seperti 4–20 mA.

Secara konseptual, sistem dapat dikonfigurasi seperti:

PLC atau panel indicator kemudian mengubah signal tersebut menjadi:

• meter,
• persen,
• liter,
• atau parameter lain sesuai configuration.

Jika plant membutuhkan integrasi lebih jauh ke jaringan digital, sinyal analog tersebut juga dapat dikonversi ke sistem komunikasi seperti Modbus menggunakan perangkat yang sesuai.

Untuk memahami alur integrasinya, baca Sinyal Analog ke Modbus dengan PCE-SM1 di Alat-Test.com. Artikel tersebut secara khusus membahas integrasi transmitter 4–20 mA, termasuk sensor level, ke sistem monitoring digital.

Alat yang Relevan untuk Monitoring Level Cairan

Untuk aplikasi level berbasis tekanan hidrostatik, salah satu perangkat yang tersedia di Alat-Test adalah Pressure / Fill Level Sensor PCE-SLS 10.

PCE-SLS 10 menggunakan ceramic measuring cell dan dirancang untuk pemantauan level cairan melalui pengukuran tekanan.

Karakteristik yang tercantum pada produk antara lain:

• akurasi sekitar ±0,35%,
• tersedia dalam beberapa measuring range hingga 100 mH₂O,
• output analog 4–20 mA atau 0–10 V tergantung konfigurasi,
• dan digunakan untuk pemantauan level pada berbagai media cair.

Output analog membuat sensor dapat diintegrasikan dengan panel indicator, PLC, data acquisition, atau sistem monitoring lain selama input dan scaling-nya kompatibel.

Namun model tidak boleh dipilih hanya berdasarkan nama “level sensor”.

Sebelum menentukan konfigurasi, periksa:

• tinggi maksimum cairan,
• densitas media,
• temperatur,
• chemical compatibility,
• apakah tangki vented atau pressurized,
• output yang dibutuhkan,
• dan accuracy requirement.

Lihat spesifikasi Pressure / Fill Level Sensor PCE-SLS 10 di Alat-Test.com

Apa yang Tidak Bisa Dilakukan PCE-SLS 10 Sendirian?

Ini penting supaya fungsi produk tidak dilebihkan.

Sensor level tidak otomatis mengetahui:

• bentuk tangki,
• berapa liter setiap sentimeter level,
• densitas aktual jika media terus berubah,
• berapa tekanan gas di headspace jika tidak diukur,
• atau apakah scaling PLC sudah benar.

Sensor menyediakan measurement signal.

Sistem engineering di sekitarnya menentukan bagaimana signal tersebut diinterpretasikan.

Karena itu, hasil yang akurat membutuhkan kombinasi:

sensor yang sesuai + instalasi yang benar + parameter proses yang benar + scaling yang benar.

Bagaimana Mengecek Apakah Pembacaan Sensor Sudah Benar?

Setelah pemasangan, lakukan verification terhadap kondisi yang diketahui.

Contohnya:

1. pastikan tangki berada pada kondisi level referensi,
2. catat output sensor,
3. bandingkan dengan level reference yang dapat dipercaya,
4. ulangi pada beberapa titik level jika memungkinkan,
5. periksa zero dan span,
6. verifikasi scaling pada display atau PLC.

Jangan hanya melakukan pemeriksaan pada satu titik maksimum.

Pengujian pada beberapa level membantu melihat apakah masalah berasal dari offset, span, atau konversi sistem.

Kalau Angka di Display Berbeda dengan Kondisi Tangki, Apa yang Dicek Dulu?

Gunakan troubleshooting berurutan.

1. Periksa sensor

Pastikan range dan kondisi fisik sesuai.

2. Periksa media

Apakah density atau temperatur berubah?

3. Periksa posisi instalasi

Apakah elevation sensor sesuai dengan titik zero yang digunakan?

4. Periksa signal

Ukur apakah output 4–20 mA atau 0–10 V sesuai dengan level aktual.

5. Periksa scaling

Pastikan PLC mengubah signal menjadi engineering unit yang benar.

6. Periksa konversi level-volume

Jika level benar tetapi liter salah, masalah mungkin berada pada tank table atau formula volume, bukan sensornya.

Urutan tersebut mencegah teknisi langsung melakukan recalibration pada sensor yang sebenarnya masih bekerja normal.

Tanpa Membuka Tangki Bukan Berarti Tanpa Instalasi

Ada satu batas penting dari judul artikel ini.

Sensor hidrostatik tetap harus mempunyai akses ke media atau process connection yang sesuai pada saat instalasi.

Jadi “tanpa membuka tangki” lebih tepat berarti:

operator tidak perlu membuka tangki setiap kali ingin melakukan pemeriksaan level rutin.

Setelah sistem terpasang, level dapat dipantau melalui display, PLC, data logger, atau control room.

Jika tangki sama sekali tidak boleh mendapat sensor internal atau process connection, barulah metode eksternal atau non-contact perlu dievaluasi berdasarkan desain tangkinya.

Jadi, Tangki Tidak Transparan, Bagaimana Mengetahui Isi Cairan Tanpa Membukanya?

Ukur efek fisik yang berubah ketika jumlah cairan berubah.

Pada hydrostatic level measurement, tekanan cairan di dekat dasar digunakan untuk menentukan tinggi kolom cairan.

Metode lain dapat menggunakan jarak ke permukaan melalui ultrasonic atau radar, differential pressure pada vessel bertekanan, atau berat tangki melalui load cell.

Jika yang ingin diketahui adalah jumlah dalam liter, level kemudian harus dikonversi menggunakan geometry atau calibration table tangki.

Itulah sebabnya tiga istilah berikut tidak boleh dicampur:

• pressure adalah besaran yang dibaca sensor hydrostatic,
• level adalah tinggi cairan yang dihitung dari measurement,
• volume adalah jumlah cairan yang diperoleh setelah mempertimbangkan bentuk tangki.

Dengan sistem yang tepat, operator tidak perlu lagi membuka tangki atau menebak dari suara, berat perkiraan, maupun pengalaman.

Data dapat dipantau terus-menerus dan digunakan untuk alarm, kontrol pompa, inventory, maupun pencatatan proses.

Prinsip akhirnya sederhana:

cairannya tidak perlu terlihat. Yang diperlukan adalah parameter yang bisa diukur dengan hubungan yang jelas terhadap levelnya.

Pertanyaan yang Sering Diajukan

Apakah tangki yang tidak transparan bisa diketahui isinya?

Ya. Level dapat dipantau dengan hydrostatic pressure, ultrasonic, radar, differential pressure, load cell, atau metode lain sesuai kondisi tangki dan cairannya.

Bagaimana pressure sensor mengukur level?

Pressure sensor membaca tekanan akibat kolom cairan di atas titik pengukuran. Jika densitas diketahui, tekanan tersebut dapat dikonversi menjadi tinggi cairan.

Apakah level 50% berarti volume tangki 50%?

Tidak selalu. Hubungannya bergantung pada geometry tangki. Pada tangki horizontal atau vessel berbentuk kompleks, level dan volume dapat mempunyai hubungan non-linear.

Apakah densitas cairan memengaruhi hasil?

Ya. Hydrostatic pressure sebanding dengan densitas dan tinggi cairan. Perubahan densitas dapat menyebabkan error jika sistem tetap menggunakan scaling lama.

Apakah hydrostatic sensor bisa digunakan pada tangki bertekanan?

Tidak otomatis. Tekanan gas di headspace juga dapat bekerja pada sensor. Differential pressure atau configuration lain mungkin dibutuhkan untuk memisahkan tekanan gas dari hydrostatic head.

Apa fungsi PCE-SLS 10?

PCE-SLS 10 merupakan pressure/fill level sensor yang menggunakan pengukuran tekanan untuk monitoring level cairan dan menyediakan output analog untuk integrasi ke sistem monitoring atau kontrol.

Apakah PCE-SLS 10 langsung menunjukkan liter?

Tidak dengan sendirinya. Sensor menghasilkan data pengukuran level atau pressure. Konversi menjadi liter membutuhkan informasi geometry atau calibration table tangki serta sistem display atau controller yang sesuai.

Apakah tangki perlu dibuka saat menggunakan sensor level?

Pemasangan awal tetap membutuhkan process connection atau akses yang sesuai dengan jenis sensor. Setelah sistem terpasang, pemeriksaan rutin tidak perlu dilakukan dengan membuka tangki secara manual.

Referensi

1. Mohindru, P. (2023). Development of Liquid Level Measurement Technology: A Review. Flow Measurement and Instrumentation, 89, 102295. Flow Measurement and Instrumentation

2. National Oceanic and Atmospheric Administration. Water Level Station Specifications and Deliverables. NOAA

3. U.S. Geological Survey. Use of Submersible Pressure Transducers in Water-Resources Investigations. USGS

4. National Institute of Standards and Technology. Laboratory Primary Standards for Liquid Flow Measurement. NIST
