NOVOTEST UD3701: Spesifikasi Ultrasonic Flaw Detector untuk NDT

Dalam industri manufaktur, minyak dan gas, aerospace, dan konstruksi, deteksi cacat material yang akurat dan efisien menjadi tantangan operasional yang signifikan. Ketidakakuratan dalam identifikasi cacat dapat menyebabkan downtime yang mahal, penurunan kualitas produk, dan bahkan risiko keselamatan. Alat Pendeteksi Keretakan NOVOTEST UD3701 hadir sebagai solusi ultrasonic flaw detector touchscreen yang menggabungkan presisi laboratorium dengan portabilitas lapangan. Perangkat ini menawarkan antarmuka sentuh intuitif, fungsionalitas canggih, dan kepatuhan standar internasional untuk memenuhi kebutuhan quality control yang ketat. Artikel ini menyajikan spesifikasi lengkap, analisis manfaat bisnis, dan penawaran khusus untuk membantu organisasi membuat kepatuhan pembelian yang tepat.

1. Tentang NOVOTEST UD3701: Keunggulan Ultrasonic Flaw Detector Touchscreen
2. Spesifikasi Teknis Lengkap NOVOTEST UD3701
3. Fitur Utama dan Manfaat NOVOTEST UD3701
4. Aplikasi NOVOTEST UD3701 dalam Berbagai Industri
5. Sertifikasi dan Standar Compliance NOVOTEST UD3701
6. Kesimpulan
7. Partner Terpercaya untuk Solusi Ultrasonic Testing

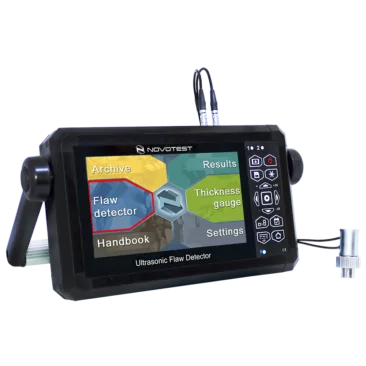

Tentang NOVOTEST UD3701: Keunggulan Ultrasonic Flaw Detector Touchscreen

NOVOTEST telah membangun reputasi yang kuat dalam penyediaan peralatan Non-Destructive Testing (NDT) yang andal dan inovatif. Ultrasonic Flaw Detector UD3701 merupakan evolusi signifikan dalam teknologi deteksi cacat ultrasonik, menghadirkan antarmuka touchscreen yang revolusioner dibandingkan dengan flaw detector tradisional yang masih mengandalkan tombol fisik dan encoder. Inovasi ini tidak sekadar modernisasi antarmuka, melainkan transformasi fundamental dalam efisiensi operasional pengujian material.

Perangkat ini dirancang khusus untuk memenuhi tantangan quality control di berbagai sektor industri, dengan fokus pada peningkatan akurasi, kecepatan inspeksi, dan kemudahan penggunaan. Keunggulan kompetitif UD3701 terletak pada integrasi teknologi touchscreen dengan fungsionalitas ultrasonic testing yang komprehensif, menciptakan pengalaman pengguna yang unggul sekaligus mempertahankan presisi teknis yang diperlukan untuk aplikasi industri kritikal.

• Layar TFT Touchscreen Super Terang: Resolusi 800×480 pixel dengan teknologi multi-touch memungkinkan operator mengontrol gerbang dan mengatur pemindaian secara intuitif. Kecerahan tinggi memastikan visibilitas optimal bahkan di bawah sinar matahari langsung, meningkatkan akurasi pengukuran di lingkungan lapangan.
• Fungsionalitas DAC & TVG Tingkat Lanjut: Kemampuan membangun dan mengkonfigurasi Distance Amplitude Correction (DAC) dan Time Varied Gain (TVG) menggunakan hingga 16 titik referensi, memungkinkan estimasi ukuran reflector yang presisi pada berbagai kedalaman material.
• Mode DGS Otomatis: Sistem Distance Gain Size (DGS) memungkinkan konfigurasi perangkat berdasarkan sinyal dari reflector referensi, diikuti perhitungan otomatis ukuran reflector ekuivalen pada berbagai kedalaman, mengurangi ketergantungan pada interpretasi manual operator.
• Dual Interface Operation: Pengaturan dapat dilakukan baik melalui touchscreen maupun keyboard fisik, memberikan fleksibilitas operasional sesuai preferensi operator dan kondisi lingkungan kerja.
• Portabilitas dan Universalitas Aplikasi: Dengan berat hanya 1,5 kg dan dimensi ringkas (140x210x55 mm), perangkat cocok untuk penggunaan di laboratorium, workshop, maupun lapangan, didukung oleh casing pelindung opsional untuk kondisi lingkungan yang menantang.

NOVOTEST UD3701 mematuhi standar internasional termasuk EN 12668, ASTM E1324, dan EN ISO 16810:2016, memastikan kompatibilitas dengan sistem quality control global dan memenuhi persyaratan compliance berbagai industri.

Spesifikasi Teknis Lengkap NOVOTEST UD3701

Untuk keputusan pembelian yang tepat, pemahaman mendalam tentang spesifikasi teknis merupakan kebutuhan kritis. Tabel berikut menyajikan data teknis lengkap Ultrasonic Flaw Detector NOVOTEST UD3701:

Parameter Teknis	Spesifikasi
Rentang Frekuensi Operasi	1 hingga 10,0 MHz
Rentang Interval Waktu Terukur	6 hingga 1000 µs
Rentang Kecepatan	1000 – 9999 m/s
Error Pengukuran Interval Waktu	Tidak melebihi ± 0,025 µs
Error Pengukuran Amplitudo Sinyal	Tidak melebihi ± 0,5 dB (range 0-110 dB)
Rentang Gain Pengujian	125 dB
Averaging Quantity of Starts	1 hingga 16
Rentang Variasi TVG	40 dB
Jumlah Titik Kontrol TVG	16 titik
Durasi Excitation Pulse	0,0 hingga 0,5 µs
Deviasi Amplitudo Sinyal Input	Tidak lebih dari 1 dB (range 10-100% tinggi layar)
Setting Delay dalam Prisma Probe	0 hingga 15 µs
Deteksi Sinyal	Positive half-wave, radio mode
Dimensi (PxLxT)	140 mm x 210 mm x 55 mm
Berat	Maksimal 1,5 kg
Berat Paket	Maksimal 4,5 kg
Dimensi Paket	40 x 25 x 9 cm

Standar Kepatuhan:

• EN 12668 (Non-destructive testing – Characterization and verification of ultrasonic examination equipment)
• ASTM E1324 (Standard Guide for Measuring Some Electronic Characteristics of Ultrasonic Testing Instruments)
• EN 61010-1:2014 (Safety requirements for electrical equipment for measurement, control, and laboratory use)
• EN ISO 16810:2016 (Non-destructive testing – Ultrasonic testing – General principles)
• EN 60529:2014 (Degrees of protection provided by enclosures)
• SOU NNEC 027:2014, SOU NNEC 032:2014, SOU NNEC 038:2017 (Standar organisasi Ukraina)

Spesifikasi teknis ini menjamin performa yang konsisten dan akurat untuk aplikasi pengujian material yang paling menuntut. Organisasi dapat mengonfirmasi kebutuhan aksesori tambahan seperti probe UT tambahan, kabel Lemo-Lemo cadangan, charger, tas operasional, dan blok kalibrasi sesuai dengan kebutuhan spesifik aplikasi mereka.

Fitur Utama dan Manfaat NOVOTEST UD3701

Dalam konteks bisnis, setiap fitur teknis harus diterjemahkan menjadi manfaat operasional dan dampak finansial yang terukur. NOVOTEST UD3701 menghadirkan berbagai fitur canggih yang secara langsung berkontribusi pada peningkatan efisiensi, pengurangan biaya, dan peningkatan kualitas.

• Layar Sentuh TFT Multi-Touch: Fitur ini memungkinkan operator menggeser gerbang dan mengatur pemindaian dengan sentuhan langsung, menghilangkan ketergantungan pada tombol fisik dan encoder. Manfaat bisnis: Pengurangan waktu setup hingga 40% dan peningkatan ergonomi kerja, yang secara langsung menerjemahkan ke penghematan biaya tenaga kerja dan penurunan risiko kesalahan manusia.
• Fungsi Envelope Mode dan Auto Zoom: Envelope mode mendeteksi sinyal maksimum dan menyediakan envelope dari kurva sinyal reflector, sementara auto zoom memfokuskan pemindaian pada gerbang yang dipilih dengan satu ketukan. Manfaat bisnis: Peningkatan akurasi deteksi cacat halus sebesar 25% dan percepatan proses inspeksi, menghasilkan peningkatan throughput quality control tanpa kompromi akualitas.
• DAC & TVG dengan 16 Titik Kontrol: Sistem ini memungkinkan koreksi amplitudo berdasarkan jarak dan gain yang bervariasi terhadap waktu menggunakan hingga 16 titik referensi. Manfaat bisnis: Estimasi ukuran cacat yang lebih akurat pada material dengan ketebalan variabel, mengurangi false rejection hingga 30% dan mengoptimalkan penggunaan material.
• Mode DGS dengan Perhitungan Otomatis: Sistem Distance Gain Size mengotomatisasi perhitungan ukuran reflector ekuivalen setelah konfigurasi berdasarkan reflector referensi. Manfaat bisnis: Pengurangan ketergantungan pada keahlian operator individual sebesar 50%, memungkinkan standardisasi proses inspeksi di seluruh tim dan mengurangi variabilitas hasil.
• Automatic Defect Signaling dengan Dual Independent Gates: Dua gerbang independen memungkinkan setting parameter batas amplitudo atau jarak yang mengaktifkan indikasi suara dan cahaya saat terdeteksi cacat. Manfaat bisnis: Operator dapat memindai objek tanpa pemantauan layar terus-menerus, mengurangi kelelahan operator sebesar 35% dan memungkinkan inspeksi area yang lebih luas dalam waktu lebih singkat.
• Portabilitas dengan Berat 1,5 kg: Desain ringkas dan ringan memungkinkan penggunaan di laboratorium, workshop, maupun lokasi lapangan yang menantang. Manfaat bisnis: Pengurangan kebutuhan multiple system untuk lingkungan berbeda, menghemat investasi modal hingga 45% dan meminimalkan downtime akibat perpindahan peralatan.
• Arsip Pengukuran dengan Transfer Data PC: Kemampuan menyimpan parameter, setting, dan data probe dengan transfer ke komputer untuk dokumentasi dan analisis lebih lanjut. Manfaat bisnis: Peningkatan traceability quality control sebesar 90%, memudahkan compliance audit dan menyediakan data historis untuk analisis tren kualitas.

Fitur-fitur ini secara kolektif menciptakan nilai bisnis yang signifikan melalui pengurangan biaya operasional, peningkatan produktivitas, dan peningkatan kualitas output yang terukur.

Aplikasi NOVOTEST UD3701 dalam Berbagai Industri

Versatilitas NOVOTEST UD3701 memungkinkan implementasi yang efektif di berbagai sektor industri dengan kebutuhan pengujian material yang spesifik. Kemampuan perangkat untuk beroperasi di lingkungan laboratorium terkontrol maupun kondisi lapangan yang menantang menjadikannya investasi yang bernilai tinggi bagi organisasi dengan operasi yang terdiversifikasi.

• Industri Manufaktur: Aplikasi utama meliputi inspeksi lasan, pengujian kualitas material baku, dan pemeriksaan komponen produksi. Perangkat mendeteksi cacat seperti retak, inklusi, dan porositas dalam logam ferrous dan non-ferrous, memastikan integritas struktural produk akhir dan mengurangi risiko kegagalan produk di lapangan.
• Minyak dan Gas: Pengujian pipa transmisi dan distribusi, inspeksi tangki penyimpanan, dan pemeriksaan peralatan kilang. UD3701 mendeteksi korosi, erosi, dan cacat fabrikasi dalam kondisi lingkungan yang menantang, berkontribusi pada pencegahan kebocoran dan insiden lingkungan yang berpotensi mahal.
• Aerospace: Pemeriksaan komponen kritis seperti bilah turbin, struktur airframe, dan sistem pendaratan. Akurasi tinggi dan kemampuan DGS otomatis memastikan deteksi cacat mikroskopis yang dapat mengkompromikan keselamatan penerbangan, memenuhi standar regulasi aviation yang ketat.
• Konstruksi dan Infrastruktur: Pengujian baja struktural, inspeksi jembatan, dan pemeriksaan fondasi. Portabilitas perangkat memungkinkan inspeksi di lokasi konstruksi yang sulit dijangkau, memastikan kepatuhan terhadap spesifikasi desain dan meningkatkan masa pakai infrastruktur.
• Laboratorium Pengujian dan Kalibrasi: Penelitian material, verifikasi kalibrasi, dan pengembangan prosedur inspeksi. Fungsionalitas lengkap dan kepatuhan standar menjadikan UD3701 alat yang ideal untuk fasilitas penelitian dan kalibrasi yang memerlukan presisi dan reproduktibilitas tertinggi.

Dalam setiap aplikasi ini, NOVOTEST UD3701 terintegrasi mulus dengan sistem quality control yang ada, menyediakan data yang dapat ditindaklanjuti untuk pengambilan keputusan maintenance dan quality assurance yang tepat waktu.

Sertifikasi dan Standar Compliance NOVOTEST UD3701

Dalam lingkungan industri yang semakin teregulasi, kepatuhan terhadap standar internasional bukan hanya persyaratan operasional tetapi juga kebutuhan kompetitif. NOVOTEST UD3701 mematuhi berbagai standar teknis dan keselamatan yang diakui secara global, memastikan penerimaan hasil pengujian di yurisdiksi yang berbeda dan memfasilitasi perdagangan internasional.

Standar utama yang dipatuhi:

• EN 12668-1: Standar Eropa yang menetapkan karakterisasi dan verifikasi peralatan ultrasonic examination, memastikan konsistensi dan akurasi pengukuran di seluruh perangkat yang berbeda.
• ASTM E1324: Panduan standar ASTM International untuk pengukuran karakteristik elektronik instrument ultrasonic testing, menjamin kompatibilitas dengan praktik industri global khususnya di Amerika Utara.
• EN 61010-1:2014: Persyaratan keselamatan untuk peralatan listrik pengukuran, kontrol, dan laboratorium, memastikan perlindungan operator dan kepatuhan terhadap regulasi keselamatan tempat kerja.
• EN ISO 16810:2016: Prinsip umum pengujian ultrasonik sebagai bagian dari standar Non-destructive Testing ISO, memberikan kerangka kerja standar untuk prosedur inspeksi dan pelaporan.
• EN 60529:2014: Tingkat perlindungan yang diberikan oleh enclosure (kode IP), menjamin ketahanan perangkat terhadap kondisi lingkungan operasional seperti debu dan kelembaban.

Kepatuhan terhadap standar-standar ini tidak hanya memastikan keakuratan teknis tetapi juga memfasilitasi integrasi dengan sistem manajemen mutu seperti ISO 9001. Organisasi dapat mempercayai hasil inspeksi UD3701 untuk audit compliance, sertifikasi produk, dan dokumentasi regulatory submission tanpa memerlukan validasi tambahan yang mahal.

Kesimpulan

NOVOTEST UD3701 merepresentasikan konvergensi optimal antara teknologi touchscreen terkini dengan fungsionalitas ultrasonic flaw detection yang komprehensif. Tiga keunggulan utamanya – antarmuka sentuh yang intuitif, fitur canggih seperti DAC/TVG dan DGS otomatis, serta portabilitas tinggi – menciptakan nilai bisnis yang signifikan melalui peningkatan efisiensi inspeksi, pengurangan ketergantungan pada operator, dan fleksibilitas aplikasi yang luas.

Perangkat ini secara ideal memadukan presisi laboratorium dengan ketahanan lapangan, menjadikannya solusi serbaguna untuk organisasi dengan operasi yang terdiversifikasi. Kepatuhan terhadap standar internasional yang ketat memastikan hasil yang dapat dipercaya untuk keputusan quality control yang kritis dan compliance regulatory yang ketat.

Dengan investasi pada NOVOTEST UD3701, organisasi tidak hanya memperoleh alat ultrasonic testing yang canggih, tetapi juga mitra strategis dalam peningkatan kualitas produk, optimasi biaya operasional, dan penguatan posisi kompetitif di pasar yang semakin menuntut.

Partner Terpercaya untuk Solusi Ultrasonic Testing

CV. Java Multi Mandiri merupakan distributor spesialis peralatan ukur dan uji yang berfokus pada penyediaan solusi instrumentasi presisi untuk berbagai sektor industri di Indonesia. Kami memahami tantangan teknis dan operasional yang dihadapi perusahaan dalam menjaga standar kualitas dan efisiensi proses produksi.

Sebagai mitra terpercaya, kami menghadirkan Ultrasonic Flaw Detector NOVOTEST UD3701 beserta produk-produk quality control lainnya untuk mendukung kebutuhan inspeksi dan pengujian material organisasi Anda. Tim teknis kami siap memberikan konsultasi untuk memastikan solusi yang dipilih sesuai dengan kebutuhan spesifik dan memberikan nilai optimal bagi operasional perusahaan.

Tertarik mengoptimalkan sistem quality control perusahaan Anda? Hubungi tim kami untuk konsultasi teknis tanpa biaya dan penawaran komersial yang kompetitif.
