Panduan Lengkap Coating Thickness Meter: Dari Diagnosis Kegagalan Hingga Quality Control

Bayangkan sebuah jembatan yang runtuh, sebuah pipa minyak yang bocor, atau lini produksi mobil yang terhenti total. Seringkali, akar dari bencana-bencana mahal ini adalah sesuatu yang tak kasat mata: kegagalan lapisan pelindung setipis rambut manusia. Sebuah studi oleh NACE International dan U.S. Federal Highway Administration memperkirakan bahwa biaya tahunan akibat korosi logam di Amerika Serikat saja mencapai $276 miliar^[1]. Angka ini bukan sekadar statistik; ini adalah biaya perbaikan, downtime produksi, klaim garansi, dan reputasi yang hilang—sebuah masalah besar yang dihadapi oleh setiap manajer Quality Control (QC), insinyur, dan inspektur setiap hari.

Anda mungkin pernah merasakan frustrasinya: produk yang gagal inspeksi akhir, rework yang memakan waktu dan biaya, atau keluhan pelanggan karena cat yang mengelupas. Anda tahu solusinya terletak pada kontrol kualitas yang ketat, tetapi informasi yang ada seringkali terfragmentasi. Anda dipaksa menyatukan teori, standar industri, dan cara penggunaan alat dari berbagai sumber yang tidak dapat diandalkan.

Inilah solusinya. Artikel ini bukan sekadar panduan biasa; ini adalah The Definitive Field Guide Anda. Kami akan membawa Anda dalam sebuah perjalanan, mulai dari mendiagnosis akar penyebab kegagalan coating yang mahal, memahami teknologi di balik alat ukur, menguasai prosedur inspeksi standar, hingga memiliki benchmark yang jelas untuk setiap aplikasi. Mari kita mulai.

1. Mengapa Ketebalan Coating Krusial? Memahami Biaya & Risiko Kegagalan
   1. Kerugian Finansial dan Ancaman Keselamatan Akibat Korosi
   2. Perpustakaan Diagnostik Visual: Mengenali Jenis Kegagalan Coating
   3. Masalah Umum: Konsekuensi Lapisan Cat Terlalu Tipis vs. Terlalu Tebal
2. Apa Itu Coating Thickness Meter? Teknologi & Cara Memilih Alat yang Tepat
   1. Prinsip Kerja: Induksi Magnetik vs. Eddy Current
   2. Memilih Alat yang Tepat: Kapan Menggunakan Probe Fe, NFe, atau Kombinasi?
3. Panduan Praktis: Cara Menggunakan Coating Thickness Meter dari A sampai Z
   1. Langkah Kritis Sebelum Memulai: Kalibrasi, Verifikasi, dan Penyesuaian
   2. Prosedur Inspeksi Standar (Mengacu SSPC-PA 2)
   3. Studi Kasus Praktis: Inspeksi Ketebalan Cat Mobil Bekas
4. Pusat Standar & Spesifikasi: Benchmark Ketebalan Coating (DFT)
   1. Tabel Referensi Cepat: Standar Ketebalan Cat (DFT) per Aplikasi
5. FAQ: Pertanyaan yang Sering Diajukan Seputar Coating Thickness Meter
   1. Apa peran coating thickness meter dalam quality control?
   2. Apa saja metode proteksi permukaan logam selain pengecatan?
   3. Di mana saya bisa membeli coating thickness meter di Indonesia?
6. Kesimpulan: Dari Reaktif Menjadi Proaktif
7. Referensi dan Sumber

Mengapa Ketebalan Coating Krusial? Memahami Biaya & Risiko Kegagalan

Sebelum kita membahas solusinya, kita harus memahami skala masalahnya. Ketebalan lapisan pelindung—atau Dry Film Thickness (DFT)—bukanlah sekadar angka dalam laporan QC. Ini adalah garis pertahanan pertama dan terpenting antara produk logam berharga Anda dan lingkungan yang merusak. Kegagalan pada lapisan ini membuka pintu bagi kerusakan akibat korosi, yang konsekuensinya jauh melampaui sekadar masalah estetika. Untuk sumber daya pemerintah yang mendalam tentang penyebab dan biaya korosi, Anda dapat merujuk pada FHWA Corrosion Engineering Resources.

Kerugian Finansial dan Ancaman Keselamatan Akibat Korosi

Kerugian akibat korosi dapat dikategorikan menjadi dua: langsung dan tidak langsung. Kerugian langsung adalah yang paling jelas terlihat, seperti biaya penggantian peralatan yang rusak, biaya tenaga kerja untuk perbaikan, dan biaya material untuk pengecatan ulang. Namun, kerugian tidak langsung seringkali jauh lebih besar. Ini mencakup downtime produksi, penundaan proyek, kehilangan pelanggan akibat kualitas produk yang buruk, dan rusaknya reputasi perusahaan.

Lebih penting lagi, kegagalan coating pada infrastruktur kritis seperti jembatan, pipa gas, atau struktur bangunan dapat menyebabkan kegagalan struktural yang mengancam keselamatan manusia. Sejarah telah mencatat berbagai kecelakaan industri di mana korosi yang tidak terdeteksi menjadi faktor penyebab utama, menggarisbawahi bahwa inspeksi ketebalan coating adalah bagian vital dari manajemen risiko. Data dari studi “Cost of Corrosion” menunjukkan bahwa investasi dalam program pencegahan korosi yang efektif, di mana pengukuran DFT adalah kuncinya, dapat menghemat miliaran dolar dan melindungi nyawa^[1]. Perspektif dari sektor pertahanan mengenai pentingnya pencegahan korosi dapat ditemukan di DoD Corrosion Prevention and Control (CPC) Source.

Perpustakaan Diagnostik Visual: Mengenali Jenis Kegagalan Coating

Memahami apa yang salah adalah langkah pertama untuk memperbaikinya. Ketebalan coating yang tidak tepat adalah penyebab utama dari berbagai jenis kegagalan. Berikut adalah panduan diagnostik visual untuk membantu Anda mengidentifikasi masalah umum di lapangan.

• Gejala: Gelembung-gelembung kecil atau besar di bawah lapisan cat.

  Mode Kegagalan: Blistering (Melepuh)

  Penyebab Potensial: Kelembaban atau pelarut yang terperangkap di antara lapisan coating dan substrat. Ini sering terjadi jika lapisan berikutnya diaplikasikan sebelum lapisan sebelumnya benar-benar kering, atau jika ada kontaminasi pada permukaan. Ketebalan yang tidak merata dapat memperburuk masalah ini.

• Gejala: Retakan halus seperti jaring laba-laba atau retakan dalam yang menembus hingga ke substrat.

  Mode Kegagalan: Cracking (Retak)

  Penyebab Potensial: Lapisan cat yang terlalu tebal kehilangan fleksibilitasnya dan tidak dapat menahan pergerakan atau perubahan suhu substrat. Penyebab lain termasuk pengeringan yang terlalu cepat atau lapisan cat yang sudah tua dan rapuh. Sumber seperti colorshop.co.id mengonfirmasi bahwa aplikasi yang terlalu tipis juga bisa menyebabkan keretakan dini^[4].

• Gejala: Lapisan cat menjadi lunak, lengket, atau seperti sabun, terutama di lingkungan yang lembab atau basa (misalnya, pada beton atau substrat galvanis).

  Mode Kegagalan: Saponification (Penyabunan)

  Penyebab Potensial: Reaksi kimia antara resin ester dalam cat berbasis minyak (alkyd) dengan alkali dari substrat (seperti seng atau semen) dan kelembaban. Penggunaan primer yang tidak tepat atau ketebalan yang tidak cukup untuk membentuk penghalang efektif adalah penyebab umum. Penjelasan ilmiah mendalam tentang mekanisme ini dapat ditemukan dalam berbagai publikasi ilmu material^[2].

• Gejala: Lapisan cat terkelupas atau mengelupas dari permukaan, seringkali dalam bentuk lembaran besar.

  Mode Kegagalan: Flaking/Peeling (Mengelupas)

  Penyebab Potensial: Adhesi yang buruk. Ini bisa disebabkan oleh persiapan permukaan yang tidak memadai (misalnya, masih ada karat, minyak, atau debu), kontaminasi antar lapisan, atau ketidakcocokan antara primer dan top coat. Klasifikasi kegagalan seperti ini didokumentasikan dalam berbagai standar industri^[3].

Masalah Umum: Konsekuensi Lapisan Cat Terlalu Tipis vs. Terlalu Tebal

Keseimbangan adalah kunci. Baik lapisan yang terlalu tipis maupun terlalu tebal sama-sama merugikan, dan keduanya merupakan kegagalan kualitas yang dapat dicegah dengan pengukuran yang akurat.

• Lapisan Cat Terlalu Tipis: Ini adalah masalah yang paling umum. Konsekuensinya meliputi:
  • Proteksi Tidak Cukup: Lapisan tipis tidak mampu memberikan penghalang yang efektif terhadap kelembaban dan elemen korosif lainnya, sehingga umur produk menjadi lebih pendek.
  • Daya Tutup Buruk: Warna substrat atau primer mungkin masih terlihat, menghasilkan penampilan yang tidak profesional dan tidak merata.
  • Daya Tahan Rendah: Lapisan lebih rentan terhadap abrasi, goresan, dan kerusakan akibat sinar UV. Seperti yang disarankan oleh para ahli di Archify.com, persiapan permukaan yang buruk dan pengenceran cat yang berlebihan sering menjadi biang keladi^[5].
• Lapisan Cat Terlalu Tebal: Meskipun mungkin tampak seperti “lebih baik”, lapisan yang terlalu tebal justru menimbulkan serangkaian masalahnya sendiri:
  • Pemborosan Material: Mengaplikasikan cat lebih dari yang dibutuhkan secara langsung meningkatkan biaya material.
  • Risiko Retak dan Mengkerut: Lapisan tebal membutuhkan waktu lebih lama untuk kering. Permukaan luar mungkin kering terlebih dahulu sementara bagian dalam masih basah, menyebabkan tegangan internal yang mengakibatkan retak atau mengkerut (wrinkling).
  • Adhesi Buruk: Beban dari lapisan yang terlalu berat dapat melebihi kekuatan adhesinya ke substrat, yang menyebabkan pengelupasan.

Apa Itu Coating Thickness Meter? Teknologi & Cara Memilih Alat yang Tepat

Setelah memahami mengapa pengukuran itu penting, mari kita beralih ke apa alat yang kita gunakan. Coating thickness meter, atau pengukur ketebalan cat, adalah alat non-destruktif yang dirancang untuk mengukur ketebalan lapisan kering (Dry Film Thickness – DFT) pada suatu substrat tanpa merusak lapisan tersebut. Produsen terkemuka seperti DeFelsko dan Elcometer menyediakan berbagai alat canggih yang menjadi andalan di industri. Memahami cara kerja alat ini adalah kunci untuk memilih yang tepat untuk pekerjaan Anda.

Prinsip Kerja: Induksi Magnetik vs. Eddy Current

Sebagian besar coating thickness meter modern bekerja berdasarkan salah satu dari dua prinsip utama, tergantung pada jenis substrat logam yang diukur. Standar industri seperti ASTM D7091 secara jelas mendefinisikan teknologi ini^[6].

• Induksi Magnetik (Untuk Logam Ferrous):
  • Substrat: Besi, baja, dan logam magnetik lainnya (Ferrous – Fe).
  • Cara Kerja: Probe alat menghasilkan medan magnet yang stabil. Ketika probe ditempatkan pada permukaan yang dilapisi, ketebalan lapisan non-magnetik (cat, plastik, seng) di antara probe dan substrat baja akan memengaruhi kekuatan medan magnet. Sensor di dalam alat (seperti sensor Hall-effect) mengukur perubahan ini dan mengubahnya menjadi nilai ketebalan yang akurat. Semakin tebal lapisannya, semakin lemah medan magnet yang terdeteksi oleh sensor.
• Eddy Current (Untuk Logam Non-Ferrous):
  • Substrat: Aluminium, tembaga, kuningan, seng, dan baja tahan karat non-magnetik (Non-Ferrous – NFe).
  • Cara Kerja: Probe alat berisi koil yang dialiri arus bolak-balik berfrekuensi tinggi, yang menciptakan medan magnet bolak-balik. Medan ini menginduksi arus listrik kecil yang berputar-putar (disebut “eddy currents”) di permukaan substrat logam. Lapisan non-konduktif (cat) di antara probe dan substrat akan mengubah karakteristik eddy currents ini. Alat mendeteksi perubahan ini dan menghitung ketebalan lapisan. Semakin tebal lapisannya, semakin besar jarak antara probe dan substrat, dan semakin lemah eddy currents yang terdeteksi.

Memilih Alat yang Tepat: Kapan Menggunakan Probe Fe, NFe, atau Kombinasi?

Kesalahan paling umum yang dilakukan pengguna baru adalah menggunakan mode pengukuran yang salah untuk substrat mereka. Memilih alat yang tepat sangatlah mudah jika Anda mengetahui material dasar produk Anda.

Tabel Panduan Pemilihan Probe

Alat dengan probe Kombinasi (Fe/NFe), seperti seri PosiTector dari DeFelsko, adalah pilihan paling fleksibel. Alat ini secara otomatis mendeteksi jenis substrat dan beralih ke mode pengukuran yang benar, menghilangkan potensi kesalahan manusia dan menjadikannya ideal untuk inspektur yang bekerja dengan berbagai material.

Panduan Praktis: Cara Menggunakan Coating Thickness Meter dari A sampai Z

Memiliki alat yang tepat hanyalah separuh dari perjuangan. Menggunakannya dengan benar—mulai dari kalibrasi hingga interpretasi data—adalah hal yang memisahkan hasil yang akurat dan dapat diandalkan dari data yang menyesatkan. Bagian ini adalah “field guide” Anda, mengubah teori menjadi tindakan. Untuk panduan mendalam, selalu rujuk pada standar seperti ASTM D7091 Standard Practice.

Langkah Kritis Sebelum Memulai: Kalibrasi, Verifikasi, dan Penyesuaian

Banyak pengguna sering bingung dengan istilah-istilah ini, padahal ketiganya sangat penting untuk akurasi.

• Kalibrasi: Ini adalah proses yang biasanya dilakukan oleh produsen atau laboratorium terakreditasi untuk mengatur alat agar sesuai dengan standar yang dapat dilacak. Alat Anda harus datang dengan sertifikat kalibrasi.
• Verifikasi: Ini adalah tindakan yang Anda lakukan setiap hari atau setiap shift. Anda memeriksa akurasi alat dengan mengukurnya pada standar ketebalan yang diketahui (misalnya, shims atau pelat standar). Jika pembacaan berada dalam toleransi yang diizinkan, alat siap digunakan.
• Penyesuaian (atau “Kalibrasi Nol”): Jika selama verifikasi pembacaan tidak akurat, Anda perlu melakukan penyesuaian. Proses ini menyetel ulang alat agar sesuai dengan substrat spesifik yang akan Anda ukur.
  1. Penyesuaian Nol (Zeroing): Tempatkan probe pada substrat Anda yang tidak dilapisi dan sesuaikan pembacaan alat ke nol. Ini mengkompensasi sifat magnetik atau konduktivitas substrat, serta bentuk geometrisnya (misalnya, permukaan melengkung).
  2. Penyesuaian pada Ketebalan yang Diketahui: Tempatkan shim (lapisan plastik dengan ketebalan yang diketahui dan presisi) di atas substrat Anda yang tidak dilapisi. Ukur shim tersebut dan sesuaikan pembacaan alat agar sesuai dengan ketebalan shim.

Prosedur ini, yang diuraikan dalam standar seperti ASTM D7091^[6] dan manual produsen, memastikan bahwa pengukuran Anda akurat untuk aplikasi spesifik Anda.

Prosedur Inspeksi Standar (Mengacu SSPC-PA 2)

Pengukuran acak di sana-sini tidaklah cukup untuk quality control yang solid. Industri mengandalkan prosedur standar untuk memastikan hasil yang konsisten dan representatif. Salah satu standar yang paling banyak digunakan adalah SSPC-PA 2 dari The Association for Materials Protection and Performance (AMPP)^[7].

Standar ini mendefinisikan metodologi yang jelas untuk inspeksi:

1. Area Inspeksi: Bagi area yang luas menjadi beberapa bagian berukuran sekitar 10 meter persegi (~100 kaki persegi).
2. Pengukuran Spot: Di setiap area 10 m², lakukan lima (5) pengukuran spot yang terpisah dan tersebar secara acak.
3. Pembacaan Alat: Setiap pengukuran spot itu sendiri adalah rata-rata dari setidaknya tiga (3) pembacaan alat yang diambil dalam lingkaran berdiameter 4 cm (1.5 inci).

Jadi, untuk setiap 10 m², Anda akan melakukan minimal 15 pembacaan alat (5 spot x 3 pembacaan/spot). Pendekatan statistik ini membantu meratakan anomali kecil dan memberikan gambaran yang jauh lebih akurat tentang ketebalan coating secara keseluruhan, daripada hanya mengandalkan satu pembacaan tunggal.

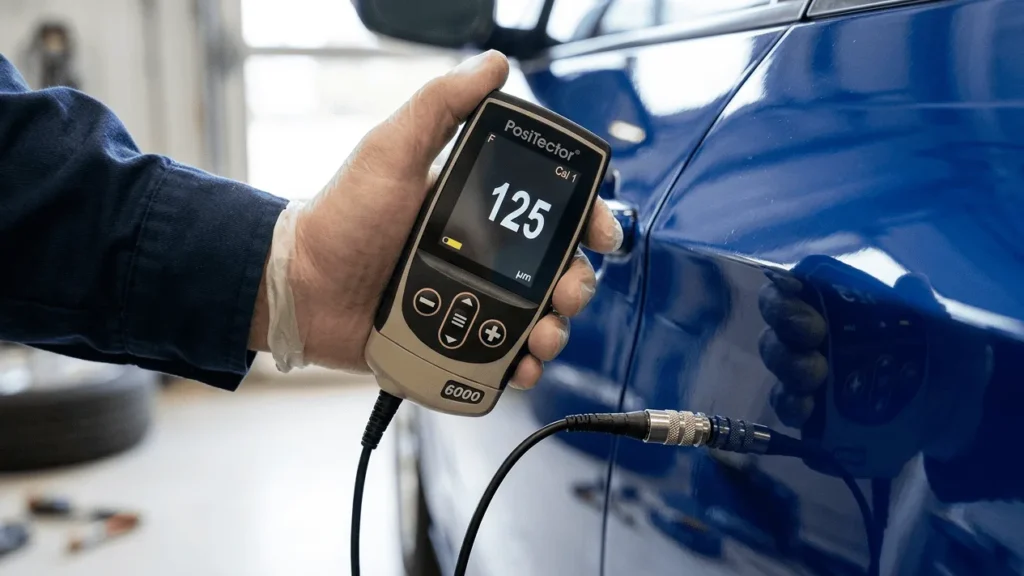

Studi Kasus Praktis: Inspeksi Ketebalan Cat Mobil Bekas

Mari terapkan semua ini pada skenario dunia nyata: memeriksa apakah mobil bekas pernah dicat ulang. Ini adalah penggunaan umum dari coating thickness meter dan menunjukkan kekuatan interpretasi data.

1. Kalibrasi/Penyesuaian: Jika memungkinkan, lakukan penyesuaian nol pada bagian logam yang tidak dicat di bawah kap mesin atau di dalam kusen pintu.
2. Tetapkan Baseline: Ukur beberapa titik di atap mobil. Atap jarang diperbaiki, sehingga seringkali mewakili ketebalan cat pabrikan asli. Menurut sumber seperti blog Astra Car Valuation (ACV), ketebalan cat mobil Jepang biasanya berkisar antara 90-100 mikron, sedangkan mobil Eropa bisa lebih tebal, sekitar 160-170 mikron^[8].
3. Inspeksi Sistematis: Ukur setiap panel (pintu, fender, kap mesin, bagasi) menggunakan metode SSPC-PA 2 (beberapa spot per panel). Bandingkan pembacaan dengan baseline atap Anda.
4. Interpretasi Pola:
   • Pembacaan Konsisten: Jika semua panel menunjukkan pembacaan yang seragam dan dekat dengan baseline, kemungkinan besar catnya masih asli.
   • Satu Panel Tinggi: Jika satu pintu menunjukkan pembacaan 200-300 mikron sementara yang lain 100 mikron, pintu itu hampir pasti telah dicat ulang (kemungkinan karena penyok atau goresan).
   • Pembacaan Sangat Tinggi (>500 mikron): Angka yang sangat tinggi seringkali menunjukkan adanya dempul (body filler) di bawah cat, yang menandakan perbaikan kerusakan yang lebih signifikan.
   • Seluruh Sisi Mobil Tinggi: Jika seluruh sisi kanan mobil lebih tebal dari sisi kiri, ini bisa mengindikasikan perbaikan akibat tabrakan samping.

Dengan menafsirkan pola pembacaan, bukan hanya angka individual, Anda dapat merekonstruksi riwayat mobil dan membuat keputusan yang lebih cerdas.

Pusat Standar & Spesifikasi: Benchmark Ketebalan Coating (DFT)

Salah satu pertanyaan paling umum dari para profesional QC adalah, “Berapa seharusnya ketebalan coating saya?” Jawabannya bervariasi tergantung pada aplikasi, jenis coating, dan spesifikasi pabrikan. Bagian ini berfungsi sebagai “Standards Hub” Anda, menyediakan benchmark yang jelas dari berbagai sumber industri. Untuk daftar lengkap standar, kunjungi situs otoritatif seperti AMPP Coating Standards.

Tabel Referensi Cepat: Standar Ketebalan Cat (DFT) per Aplikasi

Tabel berikut menyajikan rentang ketebalan umum untuk berbagai aplikasi. Selalu prioritaskan lembar data teknis (Technical Data Sheet – TDS) dari produsen cat Anda, karena itu adalah sumber yang paling otoritatif untuk produk spesifik Anda.

Catatan: 1 mil = 25.4 mikron (µm).

FAQ: Pertanyaan yang Sering Diajukan Seputar Coating Thickness Meter

Bagian ini menjawab beberapa pertanyaan spesifik yang sering muncul dari pengguna.

Apa peran coating thickness meter dalam quality control?

Peran coating thickness meter dalam QC sangat vital dan berfokus pada tiga manfaat bisnis utama:

1. Kontrol Biaya: Memastikan ketebalan tidak melebihi spesifikasi akan mencegah pemborosan cat, thinner, dan tenaga kerja. Ini secara langsung mengurangi biaya material.
2. Jaminan Kualitas: Memverifikasi bahwa ketebalan minimum terpenuhi menjamin produk akan memiliki daya tahan, penampilan, dan performa yang diharapkan, serta memenuhi masa pakai yang dirancang.
3. Kepatuhan (Compliance): Banyak kontrak dan standar industri, seperti ISO 2808^[11], mensyaratkan pengukuran dan pencatatan DFT. Menggunakan alat ini memastikan kepatuhan terhadap spesifikasi klien dan standar internasional, menghindari penolakan produk.

Apa saja metode proteksi permukaan logam selain pengecatan?

Meskipun coating adalah metode yang paling umum, ada metode lain yang sering digunakan, terutama di lingkungan yang sangat korosif:

• Galvanisasi (Perlindungan Sacrificial): Melapisi baja dengan lapisan seng. Jika lapisan tergores, seng yang lebih reaktif akan berkorosi terlebih dahulu (“mengorbankan diri”) untuk melindungi baja di bawahnya.
• Proteksi Katodik: Metode ini mengubah logam menjadi katoda dalam sel elektrokimia. Ini dilakukan dengan menghubungkannya ke “anoda korban” yang lebih mudah berkarat (seperti pada lambung kapal) atau dengan menggunakan arus listrik searah (impressed current), yang umum digunakan untuk melindungi pipa bawah tanah.

Di mana saya bisa membeli coating thickness meter di Indonesia?

Untuk membeli coating thickness meter, carilah distributor resmi dari merek-merek terkemuka seperti DeFelsko, Elcometer, atau Fischer. Membeli dari distributor resmi memastikan Anda mendapatkan produk asli. Selain itu, periksa platform e-commerce besar seperti Tokopedia atau BukaLapak, tetapi pastikan untuk memverifikasi reputasi penjual. Yang terpenting, carilah penjual yang tidak hanya menjual unitnya, tetapi juga menyediakan dukungan purna jual, layanan kalibrasi, dan garansi. Dukungan teknis ini sangat berharga dan merupakan tanda penjual yang berkualitas.

Kesimpulan: Dari Reaktif Menjadi Proaktif

Anda telah menyelesaikan perjalanan dari memahami masalah besar di balik kegagalan coating, mempelajari teknologi canggih di dalam coating thickness meter, menguasai prosedur inspeksi standar industri, hingga memiliki benchmark yang jelas untuk pekerjaan Anda. Anda tidak lagi hanya bereaksi terhadap masalah seperti rework atau keluhan pelanggan. Anda kini memiliki pengetahuan untuk menjadi proaktif, mencegah kegagalan sebelum terjadi, dan membangun fondasi quality control yang kokoh.

Coating thickness meter bukan hanya alat ukur; ini adalah instrumen untuk menghemat biaya, memastikan kualitas, dan melindungi reputasi.

Terapkan pengetahuan ini dalam proses inspeksi Anda berikutnya. Gunakan tabel standar sebagai referensi, ikuti prosedur kalibrasi, dan lakukan pengukuran secara sistematis. Bagikan artikel ini dengan rekan tim QC Anda untuk membangun budaya kualitas yang kuat di seluruh organisasi Anda.

Disclaimer: Informasi dalam artikel ini bersifat edukatif dan tidak menggantikan nasihat dari insinyur atau inspektur coating bersertifikat. Selalu rujuk pada spesifikasi teknis produk dan standar industri yang berlaku untuk aplikasi spesifik Anda.

Referensi dan Sumber

1. AMPP (Association for Materials Protection and Performance). (N.D.). Cost of Corrosion Study. Based on “Corrosion Costs and Preventive Strategies in the United States” (FHWA-RD-01-156). Retrieved from https://www.ampp.org/resources/general-resources/cost-of-corrosion-study
2. Material-sciences.blogspot.com. (N.D.). Kegagalan Coating. Retrieved from material-sciences.blogspot.com
3. Scribd. (N.D.). Document on Kegagalan Coating. Retrieved from id.scribd.com
4. colorshop.co.id. (N.D.). Article on paint cracking. Retrieved from colorshop.co.id
5. Archify.com. (N.D.). Article on painting problems. Retrieved from Archify.com
6. ASTM International. (2013). ASTM D7091-13: Standard Practice for Nondestructive Measurement of Dry Film Thickness of Nonmagnetic Coatings Applied to Ferrous Metals and Nonmagnetic, Nonconductive Coatings Applied to Non-Ferrous Metals. Retrieved from https://tajhizkala.ir/doc/ASTM/D7091-13.pdf
7. AMPP (SSPC). (2022). SSPC-PA 2 – Procedure for Determining Conformance to Dry Coating Thickness Requirements. Retrieved from https://img.antpedia.com/standard/files/pdfs_ora/20230614/SSPC/SSPC%20PA%202-2022.pdf
8. Astra Car Valuation (ACV) Blog. (N.D.). Blog post on used car paint inspection. Retrieved from blog.acv.astra.co.id
9. suzukidwiperkasa.co.id. (N.D.). Article on car paint thickness standards. Retrieved from suzukidwiperkasa.co.id
10. alatuji.com. (N.D.). Article specifying stoving paint standards. Retrieved from alatuji.com
11. International Organization for Standardization. (N.D.). ISO 2808: Paints and varnishes — Determination of film thickness. Retrieved from ISO.org.
